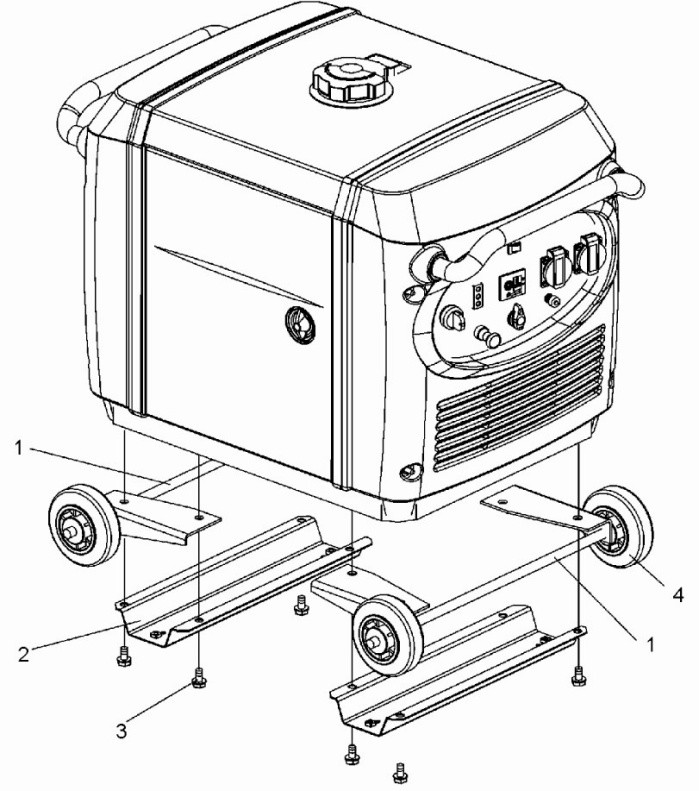

13. Сборка колесной рамы

1. колесная ось

2. установочная планка ходовой части

3. болт

4. колесо

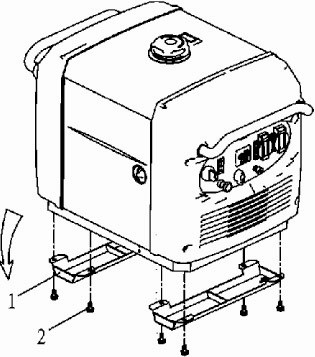

А. Демонтаж колесной рамы

а) выкрутите болты М8х16

б) Снимите установочные планки ходовой части

1. установочная планка ходовой части

2. болт

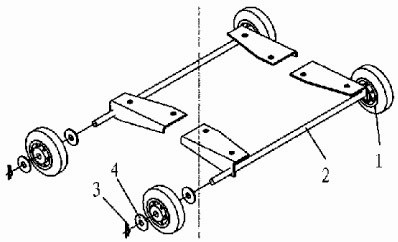

Б. Сборка колес на оси.

а) наденьте на каждый конец оси прокладку колеса, само колесо.

б) зафиксируйте колесо при помощи штифта 12

1.колесо

2. ось с фиксаторами

3.штифт

4. большая прокладка

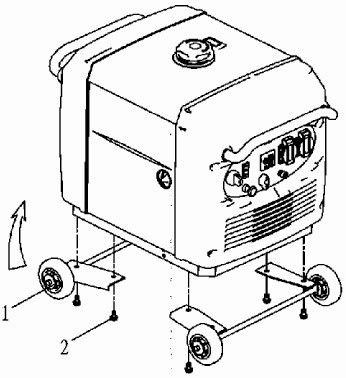

В) Установка станции на раму.

Совместите отверстия для фиксации колесной рамы с соответствующими отверстиями в основании станции

При помощи болтов М8х16 надежно зафиксируйте станцию на колесной раме.

1.колесная рама в сборе

2. болт

ИЗМЕНЕНИЯ

  В связи с постоянным совершенствованием производства  изготовитель оставляет за собой право вносить в конструкцию изменения, не описанные в данном руководстве, которые не снижают потребительских качеств изделия.

Изделие соответствует требованиям нормативных документов Госстандарта России.

Изготовитель:Wuxi Kipor Power Co., Ltd, Jingyi Rd., Wuxi, P. R.C.

  Вукси Кипор Павер, Лтд., Жинги Роуд, Вукси, КНР

  В случае, если  несмотря на тщательный контроль процесса производства, инструмент все-таки вышел из строя, ремонт инструмента и замена любых его частей должна производиться только в специализированной сервисной мастерской.

Адреса и телефоны гарантийных мастерских:

,

УСЛОВИЯ ГАРАНТИИ

KIPOR гарантирует высокое качество изделия при соблюдении правил эксплуатации, описанных в инструкции пользователя. Срок гарантии - 12 месяцев со дня продажи через розничную сеть. KIPOR представляет настоящую гарантию на товары, приобретенные на территории РФ. Гарантийный ремонт осуществляется в течение 30 дней с момента приема изделия в гарантийную мастерскую при соблюдении следующих условий:
    предъявление правильно и четко заполненного гарантийного талона; предъявление неисправного изделия; сохранность гарантийных пломб; сохранность заводской упаковки;
Гарантия предусматривает бесплатную замену запчастей (исключая патроны, аккумуляторы, зарядные устройства, шины, соединительные шнуры, пылесборники) и выполнение ремонтных работ, связанных с повреждениями подшипников, ротора, статора электродвигателя. Гарантия не распространяется на неисправности, связанные со следующими причинами:

механические повреждения; есть следы несанкционированного вскрытия; попадания внутрь жидкости и других посторонних предметов (пыли, песка, штукатурки и т. д.); эксплуатация инструмента с изношенными щетками; одновременное повреждение статора и ротора; удар молнии, пожар, затопление или другие стихийные бедствия; перегрузка инструмента (появление цветов побежалости, деформация или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов электродвигателя); эксплуатация изделия с нарушением Инструкции пользователя (изделие, предназначенное для работы в бытовых условиях, использовалось в производственных или профессиональных целях).

НЕ нашли? Не то? Что вы ищете?

Отрывной талон «А»

Модель______I______

Заводской №_________________

Дата продажи________________

Отрывной талон «Б»

Модель___I________

Заводской №_________________

Дата продажи________________

Отрывной талон «В»

Модель____ _______

Заводской №_________________

Дата продажи________________

ГАРАНТИЙНЫЙ ТАЛОН

Модель____ _____________бензиновый инверторный генератор ______

Заводской №__________________________________________________________

Дата продажи_________________________________________________________

УСЛОВИЯ ГАРАНТИИ

"KIPOR" гарантирует высокое качество изделия при соблюдении правил эксплуатации, описанных в инструкции пользователя. Срок гарантии - 12 месяцев со дня продажи через розничную сеть. "KIPOR" представляет настоящую гарантию на товары, приобретенные на территории РФ. Гарантийный ремонт осуществляется в течение 30 дней с момента приема изделия в гарантийную мастерскую при соблюдении следующих условий:
    предъявление правильно и четко заполненного гарантийного талона; предъявление неисправного изделия; сохранность гарантийных пломб; сохранность заводской упаковки;
Гарантия предусматривает бесплатную замену запчастей (исключая патроны, аккумуляторы, зарядные устройства, шины, соединительные шнуры, пыле сборники) и выполнение ремонтных работ, связанных с повреждениями подшипников, ротора, статора электродвигателя. Гарантия не распространяется на неисправности, связанные со следующими причинами: механические повреждения; есть следы несанкционированного вскрытия; попадания внутрь жидкости и других посторонних предметов (пыли, песка, штукатурки и т. д.); эксплуатация инструмента с изношенными щетками; одновременное повреждение статора и ротора; удар молнии, пожар, затопление или другие стихийные бедствия; перегрузка инструмента (появление цветов побежалости, деформация или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов электродвигателя); эксплуатация изделия с нарушением Инструкции пользователя (изделие, предназначенное для работы в бытовых условиях, использовалось в производственных или профессиональных целях).

С условиями гарантии ознакомлен.

Комплектность, работоспособность и внешний вид изделия в моем присутствии проверен. Претензий не имею.

________________________________________________

(подпись и ФИО покупателя)

Продавец________________________
