Цанга зажимная открытая
(диам. 14 мм)
Общие сведения об изделии
Открытые зажимы - самый дешевый, самый надежный и самый применяемый тип анкерных зажимов. Они просты в использовании и чистке и применяются в основном на активной части технологической линии натяжения. Используя одиночный домкрат с гидравлическим запрессовыванием проскальзывание клина практически невозможно. Так и при снятии нагрузки они просты в применении. Открытые зажимы находят также применение при пост-натяжении.
Примечание: при применении открытых зажимов возможно выпадение клиньев и их потеря. Кроме того возможно ослабление клиньев в рабочем режиме (в то время, когда не производится натяжение).
Цанга открытая зажимная соответствует ГОСТ 23117-91 от 01.01.2001 г. "Зажимы полуавтоматические для натяжения арматуры железобетонных конструкций".
Основные технические данные и характеристики
Характеристика | D 8-16 мм |
Max рабочая нагрузка (кН) | 110-140 |
Допустимая перегрузка (кН) не рекомендуется | 150-180 |
Допускаемая длина клина (мм) | 30-36 |
Тип клина | 28 |
D (мм) | 38 |
L (мм) | 42 |
d (мм) | 28 |
dv (мм) | 18,5 |
Масса (без клина) (г) | 232 |
Наименование деталей | Материал | Термическая обработка и механическая характеристика |
Корпус | Сталь марки 30ХГСА или 35ХГСА по ГОСТ 4543 | Закалка, отпуск (твердость 40...43,5 HRCэ) |
Зажимная губка | Сталь марки 18ХГТ или 12ХНЗА по ГОСТ 4543 | Цементация, закалка, отпуск (твердость 56...61 HRCэ) |

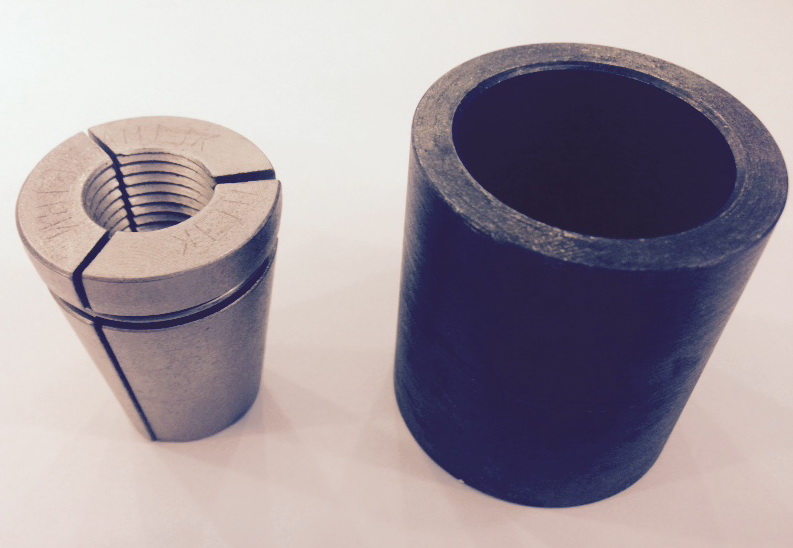

Рис. 1. Цанга открытая зажимная
Зажимы выпускают в собранном виде в комплекте с губками, предназначенными для натяжения арматуры конкретного диаметра.
Губки должны быть взаимозаменяемыми.
Губки в каналах корпуса зажима должны перемещаться свободно. При этом губки должны достигать плоскости торца корпуса зажима или выходить за ее пределы не более чем на 5 мм.
Арматура, вставленная в зажим, не должна проскальзывать при вытягивании ее с усилием более 39 Н (4 кгс).
Ресурс деталей зажимов должен быть не менее, циклов:
1000 - для всех деталей, за исключением губок;
60 - для губок под проволоку классов В, Вр и канатов классов К7 и К19, эксплуатируемых в условиях вибрации и термовлажностной среды;
100 - то же, в условиях отсутствия вибрации и термовлажностной среды;
300 - для губок под стержневую арматуру классов Ат-VII, Ат-VI, Ат-V и Ат-IV;
400 - то же, классов A-V, A-IV и A-III.
Зажимы следует поставлять со съемными деталями. При разовом использовании зажимов допускается их комплектность оговаривать в договоре на поставку.
На каждом зажиме должны быть нанесены методом клеймения товарный знак предприятия-изготовителя ("ИНТЭК") и условное обозначение зажима.
