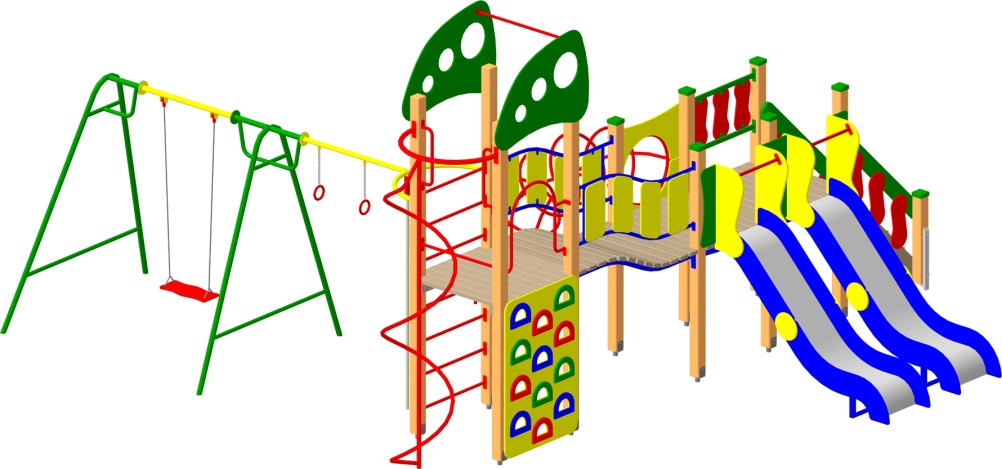

Игровой комплекс ИК-38

Игровой комплекс ИК-38

Размер в плане не менее 7020мм*6345мм, высота не менее 3640мм.

Описание:

Игровой комплекс представляет собой сборноразборную, модульную конструкцию, состоящую из двенадцати опорных столбов, двух разноуровневых площадок, одна из которых квадратной, а вторая прямоугольной формы,  одной башни под фанерной имитацией крыши с шестью кругами и двумя распорными турниками, одного ограждения в виде металлического каркаса с фанерными экранами, одного шеста для спуска со спиралью с ручками и дополнительными ступенями, двух одноуровневых скатов горки с высотами площадок не менее 1200мм, одного волнистого пола с перилами, выполненными в виде металлического каркаса с экранами, одного снаряда «скалолаз» со стойкой для подъема, одного лестничного марша с перилами, выполненными в виде деревянного каркаса с фанерными экранами, одного кольцевого снаряда для лазания с фанерным лазом, одной гимнастической стенки из распорных турников, одного уличного каната и двух гимнастических колец на полипропиленовых канатах, выполненных на металлической перекладине, одних качелей с гибкой подвеской, выполненных на двух л-образных металлических стойках. На вершины столбов устанавливаются пластиковые заглушки. Оборудование устанавливается и бетонируется на оцинкованные металлические подпятники. Возраст пользователя от 7 лет.

Опорные столбы выполнены из клееного бруса сечением не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски сечением не менее 100мм*40мм. Металлические подпятники выполнены из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Имитация крыши выполнена из фанерных экранов толщиной не менее 24мм; распорные турники выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм. Лестничный марш выполнен из сухой доски сечением не менее 140мм*40мм. Перила к лестничному маршу выполнены из сухой доски сечением не менее 140мм*40мм и фанеры толщиной не менее 15мм. Ограждение выполнено из круглой трубы сечением не менее 27мм, листового металла толщиной не менее 4мм и фанеры толщиной не менее 15мм. Скаты горок выполнены из фанеры толщиной не менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и имеет турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Кольцевой лаз представляет собой конструкцию из колец, расположенных последовательно друг за другом повторяя окружность и выполнен из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Фанерный лаз выполнен из фанеры толщиной не менее 24мм. Волнистый пол выполнен в виде металлического каркаса с досками и изготовлен из круглой трубы сечением не менее 42мм, листового металла толщиной не менее 4мм и доски сечением не менее 100мм*40мм. Перила к волнистому полу изготовлены из трубы сечением не менее 34мм, листового металла толщиной не менее 4мм и фанеры толщиной не менее 24мм. Снаряд «скалолаз» выполнен из фанеры толщиной не менее 24мм. Стойка для подъема имеет п-образную форму и выполнена из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Распорные турники гимнастической стенки выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм. Шест для спуска со спиралью выполнен из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Ручки и дополнительные ступени выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм. Гимнастические кольца выполнены из фанеры толщиной не менее 24мм. Перекладина для колец и каната выполнена из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 8мм. Перекладина и боковые опоры качелей собираются путем токарно-фланцевого крепления и выполнены из круглой трубы сечением не менее 42мм и листового металла толщиной не менее 8мм. Подвес качелей выполнен на цепях, закрытых резиновых термоусадочным кожухом и выполнен из фанеры толщиной не менее 24мм. Все металлические элементы выполнены с применением высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на полуавтоматизированной линии по обработке деревянных и фанерных изделий.

Все деревянные элементы изготавливаются из хвойной доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с применением клеев зарубежных производителей; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска вододисперсионной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все деревянные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Все металлические элементы изготавливаются из круглых труб, с применением горячекатаного листа. Весь применяемый металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности. Для более качественного прокраса все металлические элементы проходят двойной цикл покраски.

Все фанерные элементы изготовлены из многослойной влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры; изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый слой – грунтование заготовки с последующим шлифованием поверхности, второй слой – покраска двухкомпонентной краской с последующим шлифованием поверхности, третий слой – финишная покраска. Все фанерные элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической безопасности.

Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).

Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).

Изделие сопровождается:

а) техническим паспортом завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила безопасной эксплуатации и схема сборки.

б) комплектом крепежа для сборки и монтажа.

Сборочно-монтажные работы выполняются с соблюдением требований национальных стандартов по установке детского игрового оборудования и согласно схемам монтажа предприятия-изготовителя.
