Запись по таймеру
Существуют два метода записи по таймеру: один способ использует внутренний таймер, другой – внешний таймер.
Запись по внутреннему таймеру
Время начала и конца записи
При установке этих времен помните следующее:
Окончание записи установлено на более позднее время, чем начало:Запись начинается и заканчивается в заданный день в установленное время.
День один и тот же.
Пример: 8:30 < 17:00
Начало записи позднее, чем окончание или эти времена одинаковы при установке еженедельной записи (график записи на неделю):Запись начинается в заданный день в установленное время и заканчивается на следующий день в установленное время.
Пример: 17:00 < 8:30.
Время начала и конца записи одинаково(для еженедельной записи):Запись начинается в 8:30 заданного дня и заканчивается в 8:30 на следующий день.
Пример: 8:30=8:30
Чтобы записать целый день, установите время начала и окончания записи на 00:00.
Примечание:
Еженедельная запись (недельный таймер) может быть установлена по дням недели. Когда (INTERNAL TIMER REC) на Экране Меню 5 установлен на OFF как для недельного, так и для ежедневного таймера, то во время начала и окончания записи ничего не происходит. Запись по таймеру считается неустановленной.Работа видеомагнитофона после завершения установок
Напряжение на магнитофон не подается, и даже если нажимать на другие кнопки, управление остается недоступным. Если время начала и конца записи не были установлены, то на дисплее мигает INT. Запись по тревоге включается в случае поступления сигнала тревоги даже если магнитофон находится в режиме ожидания записи по таймеру. Когда запись по тревоге завершена, питание отключается и магнитофон переходит в режим ожидания записи по таймеру. Если питание отключалось на срок не более одной недели, то установки времени начала и конца записи будут сохраняться в памяти (но только если система проработала непрерывно не менее 3х суток). Если система только что приобретена, или отключалась от питания на срок, превышающий одну неделю, то в памяти никаких данных о времени записи по таймеру не хранится.Сброс режима внутреннего таймера
Установите переключатель TIMER MODE (REC MODE) в положение OFF чтобы INT на мониторе исчезло.
Примечание:
Т. к. для начала записи требуется некоторое время, устанавливайте момент начала записи на минуту раньше.
Осуществление записи по внутреннему таймеру
Проверьте, что видеокассета с неповрежденным язычком загружена. Убедитесь, что время и дата на мониторе соответствуют действительности. Установите переключатель MENU/REC LOCK в положение MENU для получения экранов меню на мониторе. Нажимайте кнопку page, пока на экране не появится страница меню INTERNAL TIMER REC. Установите рабочее время внутреннего таймера.Подробности установки см. в разделах “Ежедневный таймер” и “Недельный таймер” (стр. 16)
После завершения установки, переведите MENU/REC LOCK в OFF. Восстановится нормальный экран. Переведите переключатель TIMER MODE (REC MODE), в положение INT TIMER, так чтобы на дисплее загорелось INT.Если кассета не была вставлена или была вставлена кассета с поврежденным язычком, то индикатор внутреннего таймера и INT на экране мигают.
При этом запись не возможна.
Еженедельная запись (недельный таймер)/Ежедневная запись (ежедневный таймер)
Пример: Запись с 8:30 до 12:00 с воскресенья до четверга и с 9:00 до 12:00 по пятницам и субботам
Проверьте, что для воскресенья (SUN) мигает OFF или ON. Если мигает OFF, то нажмите кнопку set (+,–) для высвечивания ON. После нажатия кнопки shift(>) будут мигать “часы” для времени начала записи. Нажимайте set (+,–) до высвечивания “8”. После нажатия на shift(>) начнут мигать цифры минут. Нажимайте set (+,–) до высвечивания “30”. Нажмите кнопку сдвига shift(>) для установки часа окончания записи (мигает). Нажимайте set (+,–) до высвечивания “12”. Нажмите кнопку сдвига shift(>) для установки минут окончания записи (мигает). Нажимайте set (+,–) до высвечивания “00”.Когда далее нажать кнопку shift(v), установка перейдёт на MON.
Таким образом, время работы таймера установлено для каждого дня недели.
Установка ежедневного таймера (ежедневная запись) осуществляется так же.
Если ежедневная и еженедельная запись устанавливаются одновременно, то запись по внутреннему таймеру в соответствии с изображенными установками будет осуществляться следующим образом: (СМ рисунок оригинала)
Общее время записи за неделю внизу в строке “Actual Recording Time”
Установки времени для дня недели высвечиваются, что позволяет их проверять. Осуществляйте установку, внимательно просчитав общее время записи, т. к. длины кассеты 180мин. хватает для записи длительностью не более 24 часа.
Запись по внешнему таймеру
Магнитофон можно заставить начать записывать, используя внешний таймер для подачи напряжения.
Включение записи по внешнему таймеру.
Проверьте, что кассета с неповрежденным язычком заправлена. Установите переключатель TIMER MODE (REC MODE) в положение EXT TIMER чтобы на дисплее загорелось EXT. В установленное время от внешнего таймера подается питание и магнитофон начинает записывать. Когда устанавливаете режим внешнего таймера, убедитесь, что магнитофон находится в режиме ожидания; это когда TIME MODE светится на дисплее.Если кассета не была вставлена, или язычок защиты от случайного стирания был сломан, то EXT на дисплее мигает, запись при этом не будет осуществлена. Т. к. для начала записи требуется некоторое время, устанавливайте таймер на минуту раньше.
Автоповторение записи / автоперемотка
Автоповторяющаяся запись: После окончания ленты при записи кассета перематывается на начало, после чего запись продолжается с начала.
Автоперемотка: При окончании ленты при записи кассета автоматически перематывается на начало.
Проверьте, что кассета с неповрежденным язычком вставлена. Установите переключатель MENU/REC LOCK в положение MENU, чтобы на дисплее отобразилось Меню. С помощью кнопки page выберите Экран Меню 4. Нажимая на кнопку (V), добейтесь мигания TAPE END. С помощью set (+,–) установите REPEAT для повторения записи после окончания ленты или REW для автоперемотки на начало. “
”горит на дисплее. Если была выбрана автоперемотка, то “
” исчезает.
Примечания по работе
Когда осуществляется автоматическое повторение записи, не следует пренебрегать регулярными просмотрами ленты. Т. к. при многократной записи на одну кассету качество изображения ухудшается, заменяйте кассету приблизительно после 50 перезаписей. Во время автоматической перемотки сигнал тревоги не доступен, поэтому запись по тревоге не осуществляется. Если сигнал тревоги поступает в режиме повторной записи, то устанавливается режим записи по тревоге. Если после этого лента заканчивается, то происходит автоповторение записи, но запись по тревоге отменяется.Запись по тревоге
Если на контролируемой территории возникают непредвиденные обстоятельства во время контроля и записи, то автоматически включается сигнал тревоги и осуществляется запись по тревоге.

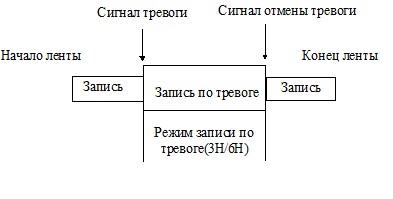

Принцип записи по тревоге

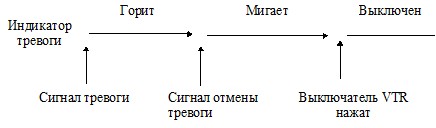

Методы сигнализации и индикации во время записи по тревоге
При получении сигнала тревоги индикатор тревоги работает следующим образом:
Подключение к входным клеммам сигнала тревоги
(схема)
Запись по тревоге осуществляется после того, как переключатель тревоги установлен в положение ON. Если после начала записи кнопка сброса тревоги переводится в ON, то запись по тревоге отменяется и магнитофон возвращается в нормальный режим длительной записи. Запись по тревоге может быть отменена нажатием кнопки STOP во время записи.
Однако ее нельзя отменить даже нажатием STOP, если переключатель MENU/REC LOCK находится в положении REC LOCK или на дисплее горит INT. Запись по тревоге может сбрасываться автоматически без подачи сигнала отмены тревоги.
Время автоматического сброса может быть установлено на 0.5, 1.0, 2.0, 3.0, 5.0 или 10 мин. Существует возможность записи по тревоги только в течении длительности сигнала тревоги. Запись по тревоге может также осуществляться до окончания ленты.
Осуществление записи по тревоге
Проверьте, что кассета с неповрежденным язычком вставлена. Установите переключатель MENU/REC LOCK в положение MENU, чтобы на дисплее отобразилось Меню. С помощью кнопки page выберите Экран Меню 3 – экран настройки записи по тревоге. Нажмите set (+ или –) для выбора 3-х или 6-ти часового режима. Нажмите кнопку (V), чтобы мигало DURATION.С помощью set (+ или –) установите длительность записи по тревоге.
После завершения настройки установите переключатель MENU/REC LOCK в OFF. Восстановится нормальный экран. Нажмите кнопку REC.Если после этого поступит сигнал тревоги, то установится режим записи, указанный в MODE (3ч или 6ч), запись будет осуществляться до отмены тревоги
- Если элемент Экрана Меню 4 TAPE END был установлен на REPEAT, то при окончании ленты устанавливается режим автоповторения записи.
Повторные тревоги
Время поступления сигнала тревоги можно проверить на мониторе в Экране Меню 3, строке RECALL.
|
