Трехфазный четырехпроводный электронный счетчик электрической энергии с функцией предоплаты типа DTSY541 Руководство по эквсплуатации

ТРЕХФАЗНЫЙ ЧЕТЫРЕХПРОВОДНЫЙ ЭЛЕКТРОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ С ФУНКЦИЕЙ ПРЕДОПЛАТЫ ТИПА DTSY541

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

HOLLEY METERING LIMITED

НАЗНАЧЕНИЕ, ОСОБЕННОСТИ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Трехфазный электронный счетчик электрической энергии с функцией предоплаты типа DTSY541 (далее счетчик) соответствует требованиям стандартов IEC61036:2000 и IEC60521, сбор, обработку и хранение данных осуществляет с применением системы передовой технологии микропроцессорного устройство управления (MCU). Измеряет трехфазную активную энергию переменного тока с частотой сети 50Hz.

Основные особенности: применяется компьютерная технология управления, потребление электроэнергии осуществляется только после внесения предоплаты; в пределах установленного тока осуществляется ограничение максимальной мощности (ограничение устанавливается со стороны энергоснабжающей организации); один счетчик имеет только одну карточку предоплаты, карточка применима только к своему счетчику, при утере карточки купленное количество электроэнергии не теряется и возможно восстановить карточку предоплаты; посредством карточки предоплаты осуществляется двухсторонний обмен данными; имеется автоматическая функция предупреждения потребителя о необходимости внесения оплаты; при обнулении карточки автоматически срабатывает функция отключения потребителя от питания; имеется программная разработка, предотвращающая несанкционированное потребление электроэнергии.

Температура окружающей среды при эксплуатации -25⁰Сч+55⁰С, относительная влажность 25%RHч95%RH.

МОДИФИКАЦИЯ ТИПА И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Модификация типа

Тип	Класс точности	Модификация	Способ отображения	Постоянная счетчика imp/kWh
DTSY541	По активной энергии 1	3Ч220/380V	3Ч15(60)A	ЖКИ	400

Примечание: по требованию заказчика возможно изменение модификации счетчика.

Основные погрешности (предельная погрешность при балансовой нагрузке)

Величина нагрузки тока	Коэффициент мощности Cosц	Основная погрешность (%)
Счетчик прямого включения	Счетчик трансформаторного включения	по классу 1
0.05Ib≤I<0.1Ib	0.02In≤I<0.05In	1.0	±1.5
0.1Ib≤I≤Imax	0.05In≤I≤Imax	1.0	±1.0
0.1Ib≤I<0.2Ib	0.05In≤I<0.1In	0.5(L)	±1.5
0.8(C)	±1.5
0.2Ib≤I≤Imax	0.1In≤I≤Imax	0.5(L)	±1.0
0.8(C)	±1.0

Примечание:        1) Ib – номинальный ток, Imax – максимальный ток.

Чувствительность

Для счетчика с классом точности 1: ≤0.004Ib (по трансформаторному включению ≤0.002In)

Самоход

При отсутствии тока в цепях тока, и приложении напряжения 115% от номинального напряжения выходной импульс не более 1.

Диапазон напряжения

Нормальное рабочее напряжение: 0,9 Unч1,1 Un

Предельное рабочее напряжение: 0.8Unч1.15Un

Собственное потребление

Собственное потребление в цепях напряжения и тока соответствуют требованиям стандарта IEC.

Вес: ≤ 2 kg Другие характеристики по электромагнитной совместимости (EMC), электромагнитным помехам (EMI) соответствуют требованиям стандарта IEC.
ОСНОВНАЯ КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

В счетчике применяются плата большой интегральной схемы (БИС), 16-разрядный A/D преобразователь, цифровой умножитель. Обработка данных осуществляется на основе цифровой выборки, применяется технология поверхностного монтажа SMT.

Принцип работы счетчика

Счетчик посредством делителя напряжения и тока осуществляет сбор сигналов по выборке напряжения и тока, посредством множителя напряжения и тока осуществляет интегрирование сигналов, и подает импульс, который возникает впоследствии преобразования интегрированных сигналов частоты, напряжения и тока по пропорциональному принципу.

Обработка данных

Измерительный импульс энергии посредством оптронного соединителя передается в ЦПУ (CPU), после выполнения вычислительной операции, данные передаются в энергонезависимый EEPROM память для хранения. Компьютерная система информационного управления, через устройство по считыванию и записи IC-карты, записывает в карту количество приобретенной энергии и условия по ограничению, затем карта вставляется в микропроцессорную систему счетчика, после выполнения вычислительной операции в ЦПУ (CPU), счетчик осуществляет функции отображения, предупреждения, выдает сигнал состояния реле-отключения.

ПОЯСНЕНИЯ К ФУНКЦИЯМ Остаточная функция: карты предоплаты (IC-карта) потребителя не взаимозаменяемые, при утере карты, потребитель должен обращаться в энергоснабжающую организацию для восстановления карты, при этом предыдущая карта аннулируется и не подлежит к применению.  Функция суперпозиции: приобретенное количество электроэнергии или сумма оплаты автоматически прибавляется к остаточной сумме внутри счетчика. Функция отображения: при эксплуатации счетчика, на ЖК-дисплее поочередно отображается информация об общем количестве потребленной электроэнергии, остаточном количестве электроэнергии.

Данные, отображаемые на дисплее счетчика:

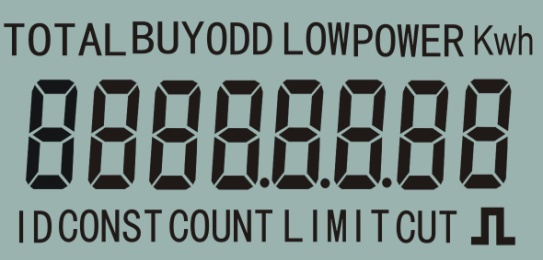

ПОЛНЫЙ ЭКРАН:

TOTAL	–	Общее потребление	BUY	–	Приобретенное кол-во
ODD	–	Остаток	LOW	–	Предупреждение
POWER	–	Кол-во электроэнергии	ID	–	Номер счетчика
CONST	–	Постоянная счетчика	COUNT	–	Количество раз
LIMIT	–	Ограничение	CUT	–	Отключение

Некоторые данные из приведенных выше, могут отображаться в комплекте, напр., TOTAL POWER означает общее потребленное количество электроэнергии.

Отображение общего количество потребленной электроэнергии

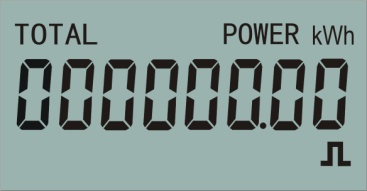

Пример: общее кол-во потребленной электроэнергии = 000000.00kWh

Отображение остатка количества электроэнергии

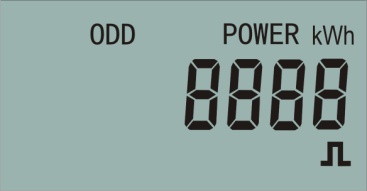

Пример: остаток количества электроэнергии = 8888kWh

Предупреждение о превышении ограничения по мощности: при эксплуатации счетчика, если индикатор предупреждения быстро мигает, это означает, что превышен ограничение по мощности. Если в счетчике установлен режим отключения при превышении ограничения по мощности, то после 60 сек. превышения мощности, автоматически срабатывает функция отключения, через 3 минуты, с отображением обратного отсчета времени (180сек.) восстанавливается питание счетчика. Если потребитель вставит карту в счетчик, то питание счетчика восстанавливается моментально. (Режим ограничения по мощности задается посредством программы системы и после вставления карточки в счетчик, то автоматически загружается заданный режим в счетчик). Накопительный лимит: количество приобретенной электроэнергии + остаток электроэнергии = накопительный лимит (10000kWh), данная энергия не записывается в счетчик, на дисплее будет отображаться напоминание НАКОПЛЕННЫЙ ЛИМИТ, однако, в карте приобретенное количество электроэнергии остается активным. (Величина накопительного лимита задается посредством программы системы и после вставления карточки в счетчик, то автоматически загружается заданная величина в счетчик). Предупредительное напоминание: при уменьшении остатка электроэнергии в 2 раза от величины ПРЕДУПРЕЖДЕНИЯ ОБ ОСТАТКЕ ЭЛЕКТРОЭНЕРГИИ, индикатор предупреждения мигает с интервалом 1 секунды, тем самым предупреждает потребителя о необходимости приобретения электроэнергии. Если потребитель вставит карту в счетчик, индикатор предупреждения будет мигать с интервалом 2 секунды, таким образом можно предотвратить срабатывания предупреждения об отключении электроэнергии. (Величина предупреждения об остатке электроэнергии задается посредством программы системы и после вставления карточки в счетчик, то автоматически загружается заданная величина в счетчик). Предупреждение об отключении: если при срабатывании предупредительного напоминания, потребитель не вставит карточку в счетчик, то при уменьшении остатка приобретенной электроэнергии ниже заранее установленного уровня (или при уменьшении уровня ранее приобретенного количества электроэнергии ниже чем на 10%) срабатывает предупреждение об отключении с отображением на дисплее соответствующей информации. После вставления карточки в счетчик, отключится данное предупреждение. Однако если не будет приобретен новое количество электроэнергии, то после обнуления остатка электроэнергии, счетчик автоматически отключит потребителя от электропитания. Напоминание о необходимости приобретения электроэнергии: При уменьшении количества электроэнергии ниже уровня величины ПРЕДУПРЕЖДЕНИЯ ОБ ОСТАТКЕ ЭЛЕКТРОЭНЕРГИИ, то индикатор предупреждения будет гореть постоянно.
ПОЯСНЕНИЯ К ЭКСПЛУАТАЦИИ Один счетчик одна карта: один счетчик имеет только одну карточку предоплаты, карточка применима только к своему счетчику, карты предоплаты (IC-карта) потребителей не взаимозаменяемые, при утере карты, потребитель должен обращаться в энергоснабжающую организацию для восстановления карты. Подготовка к приобретению электроэнергии: для получения последних данных о потреблении электроэнергии и внесения их в компьютерную базу данных энергоснабжающей организации, непосредственно перед приобретением электроэнергии, потребитель один раз должен вставить карточку в счетчик. Способ приобретения электроэнергии: при реализации электроэнергии, карточка предоплаты вставляется в устройство по считыванию карточек предоплаты и одновременно посредством компьютерной программы задаются такие данные, как лицевой счет потребителя, количество приобретенной электроэнергии, величина предупреждения об остатке электроэнергии, ограничительные величины, в том числе величина ограничения по мощности и др. закодированные данные загружаются в IC-карточку. Использование карточку предоплаты: при вставлении карточки предоплаты в отверстие счетчика, если данная карточка активная, то автоматически происходит обмен данными со счетчиком.

Данные, отображаемые поочередно на ЖК-дисплее:

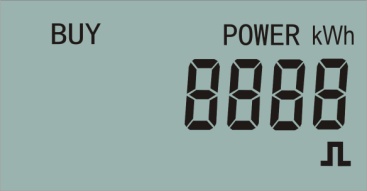

	Пример: приобретенное кол-во электроэнергии за этот раз=8888 kWh

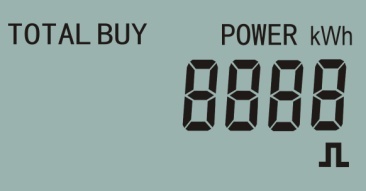

	Пример: общее кол-во приобретенной электроэнергии = 8888 kWh
	Пример: кол-во раз приобретений электроэнергии = 2раза

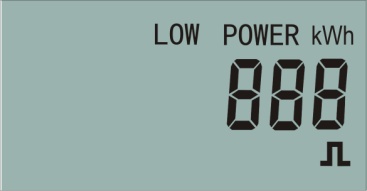

	Пример: величина предупреждения об остатке электроэнергии = 888kWh (данное предупреждение предназначено для напоминания потребителю о необходимости приобретения новое кол-во электроэнергии, во избежание обнуления карты и отключения потребителя от питания)
	Пример: кол-во электроэнергии в кредит = 0kWh (эта величина означает, что после обнуления карты предоплаты, потребитель может потреблять электроэнергию данной величины в кредит, данная величина согласовывается с энергоснабжающей организацией).

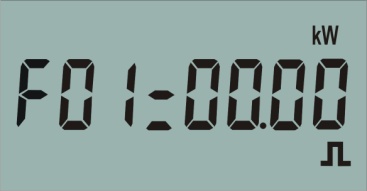

	Предупредительное обозначение о состоянии F0X=00.00, здесь Х означает состояния функциональности счетчика между картой предоплаты и состояние ограничения по мощности, в т. числе: Х=0: не удачно воспринято состояние потребления до вставления карты Х=1: завершен обмен данными с карточкой, и снят с карты кол-во электроэнергии потребленный в кредит Х=2: означает нормальное состояние потребления электроэнергии Х=3: Воспринята восстановленная карта предоплаты Х=4: счетчик находится в отключенном состоянии, необходимо вставить пополненную карточку предоплаты Ограничение по мощности: 00.00 величина ограничения по мощности 0 kW
Далее счетчик входит в состояние поочередного отображения общего количества потребления электроэнергии и остатка приобретенного количества электроэнергии

Примечание: после снятия карточки со счетчика, необходимо хранить IC карточку в надлежащем состоянии и обеспечить исправное состояние и чистоту IC карты.

При вставлении неактивной карты на ЖК-дисплее отображается следующая информация. На ЖК-дисплее отображается:

Означает, что данные карты неверные или карта неактивная

Заявление о неисправности: после обнуления карты предоплаты и в отключенном состоянии если счетчик все равно потребляет электроэнергию, то потребитель должен пополнить свою карту и обратиться в энергоснабжающую организацию для выяснения ситуацию.
ПОЯСНЕНИЯ К УСТАНОВКЕ Счетчик перед выпуском из завода поверяется и пломбируется. Перед установкой счетчика необходимо проверить целостность и исправность заводских пломб. Счетчики, у которых пломба вызывает сомнение, а также счетчики, находившиеся в хранение больше установленного срока, устанавливаются только после повторной поверки в уполномоченных государственных органах. Для обеспечения безопасную и надежную эксплуатацию, счетчик следует установить в сухом и хорошо проветриваемом месте на неподвижную, твердую, огнеупорную, невибрирующую поверхность в вертикальном положении без наклона. Для обеспечения удобства при эксплуатации предлагается монтировать счетчик на высоте 1,8 м. В местах, где не гарантирована безопасность и чистота, нужно устанавливать счетчик в специальных защитных шкафах. Счетчик должен подключаться строго по схеме подключения. Для подключения счетчика рекомендуется использовать медный провод или наконечник. Во избежание повреждения счетчика из-за короткого замыкания впоследствии плохого контакта, или применения тонких проводов, зажимные винты должны крепиться плотно. После правильной и надлежащей установки и подачи питания, счетчик войдет в нормальное рабочее состояние. Счетчик является статическим, внутри счетчика отсутствуют регулировочные и калибровочные элементы. Вскрытие счетчика потребителем приведет к поломке счетчика.

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ

СХЕМА ПОДКЛЮЧЕНИЯ Схема подключения функциональных зажимов клеммного ряда

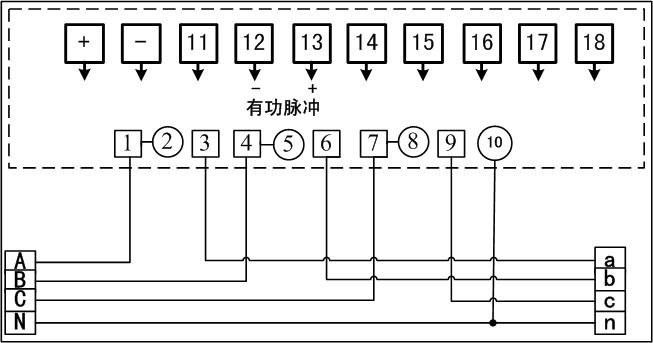

Схема подключения силовых зажимов клеммного ряда

Схема подключения трехфазного четырехпроводного счетчика прямого включения

(с внутренним выключателем)

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ Счетчики должны транспортироваться всеми видами транспорта при условии защиты от прямого воздействия атмосферных осадков (в закрытом транспорте) и не подвергаться ударам. Условия транспортирования и хранения счетчиков должны соответствовать требованиям ГОСТ15150. Счетчики должны хранятся в оригинальных упаковках в диапазоне температуры окружающей среды -25°Сч+70°С, при относительной влажности не более 95%. Воздух в помещении, в котором хранят счетчики, не должен содержать коррозийно-активных веществ. При хранении счетчиков в потребительской таре на полках или стеллажах количество рядов по высоте не должно превышать 5 коробок, а в поштучных упаковках количество рядов по высоте не должно превышать 10 упаковок. Не допускается хранение счетчиков без упаковки.

ВНИМАНИЕ: СТРОГО ЗАПРЕЩАЕТСЯ ОСУЩЕСТВЛЯТЬ МОНТАЖ И ПОДКЛЮЧЕНИЕ СЧЕТЧИКА ПОД НАПРЯЖЕНИЕМ!

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

После отгрузки счетчика из завода, при условии соблюдения условий и правил эксплуатации, транспортировки, хранения, монтажа, установленных настоящим руководством, а также при исправности заводских пломб, если обнаружится не соответствие счетчика техническим требованиям, завод-изготовитель гарантирует произвести гарантийный ремонт или замену счетчика. Срок гарантии 18 месяцев со дня отгрузки из завода.

Завод изготовитель в КНР: HOLLEY METERING LIMITED КНР, г. Ханчжоу, 310023, район Юйхан, проспект Учан, № 000 Тел.:[phone] Факс: [phone]

Импортер в Узбекистане: СП ООО "ELEKTRON XISOBLAGICH" Республика Узбекистан, г. Ташкент, -переулок дом 9A Тел.: [phone] Факс: [phone]

Holley Metering Limited         Холлей Метеринг Лимитед

Holley Metering Limited         Холлей Метеринг Лимитед

ПАСПОРТ на трехфазный четырехпроводный электронный счетчик электроэнергии с функцией предоплаты типа DTSY541 Завод-изготовитель: «HOLLEY METERING LIMITED», КНР Трехфазный четырехпроводный электронный счетчик электроэнергии с функцией предоплаты типа DTSY541 удовлетворяет требованиям стандартов IEC61036:2000 и IEC60521, признан годным к эксплуатации. Произведен и упакован на заводе-изготовителе «HOLLEY METERING LIMITED», КНР согласно требованиям, предусмотренным в действующей технической документации. Счетчики типа DTSY541 прошли все метрологические испытания. Тип счетчика                 DTSY541  Uном.         220  V Заводской номер         Iном.         15(60)  А                                                Метролог                ______________________                                                        Дата приемки                ______________________ М. П.                                        Контролер ОТК        ______________________                                                Дата поверки                ______________________ Сделано в КНР

ГАРАНТИИ ИЗГОТОВИТЕЛЯ Изготовитель гарантирует соответствие счетчика требованиям стандартов IEC61036:2000 и IEC60521. Гарантийный срок эксплуатации – 18 месяцев со дня их отгрузки из завода. Если в течение гарантийного срока в счетчике будут обнаружены неисправности, то он возвращается заводу изготовителю при условии сохранности заводских пломб. При подтверждении вины завода-изготовителя счетчик подлежит гарантийному ремонту или замене. За счетчики, у которых монтаж, эксплуатация, транспортировка и хранение велись с нарушением требований эксплуатационной документации и имеющие механические повреждения, завод изготовитель ответственности не несет. Адрес завода-изготовителя: «HOLLEY METERING LIMITED» КНР, г. Ханчжоу, 310023, район Юйхан, проспект Учан, № 000 Тел.:[phone], Факс: [phone]
