Клапаны питания котлов с электроприводом КРП-50Мэ

Назначение

Клапаны питания котлов КРП-50Мэ предназначены для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.

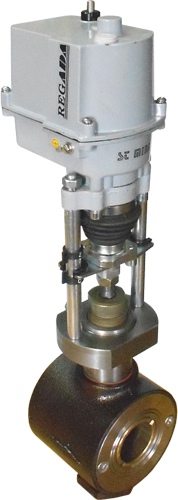

Основные признаки клапанов – чугунный литой бесфланцевый корпус с сальниковым уплотнением подвижных соединений, с электрическим приводом прямоходного типа St-mini (Regada).



  1 – корпус,

  2 – узел затвора,

  3 – сальниковый узел,

  4 – диск,

  5 – шток,

  6 – электропривод

Технические характеристики

• Температура окружающей среды – от 5єС до 50єС

• Условное давление Ру, МПа – до 1,6; 2,5

• Перепад давления, МПа – 0,16

• Ход затвора, мм – до 17±0,5

• Относительная протечка клапана, % от Кvу – 0,4

• Температура рабочей среды до 180єС

Диаметр условного прохода, мм 50  80

Условная пропускная

способность Кvу, м3/ч

25 ± 10 %

60 ± 10 %

Пропускная способность при перепаде давления 0,16 МПа (1,6 кгс/смІ), м3/ч

30 ± 20 %

72 ± 20 %

Тип электропривода

ST-mini

Высота, Н, мм не более

440

470

Длина, L, мм не более

90

110

Диаметр корпуса, D, мм

105

133

Масса, кг не более

7,0

10,0

Принцип действия

Регулирование расхода питательной воды через клапан осуществляется путем изменения площади сечения проходного отверстия, поступающей через клапан в котел, в зависимости от перемещения затвора. Притертые поверхности села и затвора обеспечивают допустимую степень герметичности затвора.

Положение и способ монтажа

Клапан КРП-50Мэ устанавливается в любом положении, кроме электропривод под клапаном и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.
Присоединение к трубопроводу – стяжное между фланцами по ГОСТ 12815-80
Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815

Преимущества клапанов КРП-50Мэ

• быстрые сроки изготовления
• использование качественных комплектующих
• надежность
• доступная цена
• стабильность расходной характеристики в течение всего периода эксплуатации
