Методические рекомендации по расчету огнестойкости и огнесохранности железобетонных конструкций (стр. 11 )

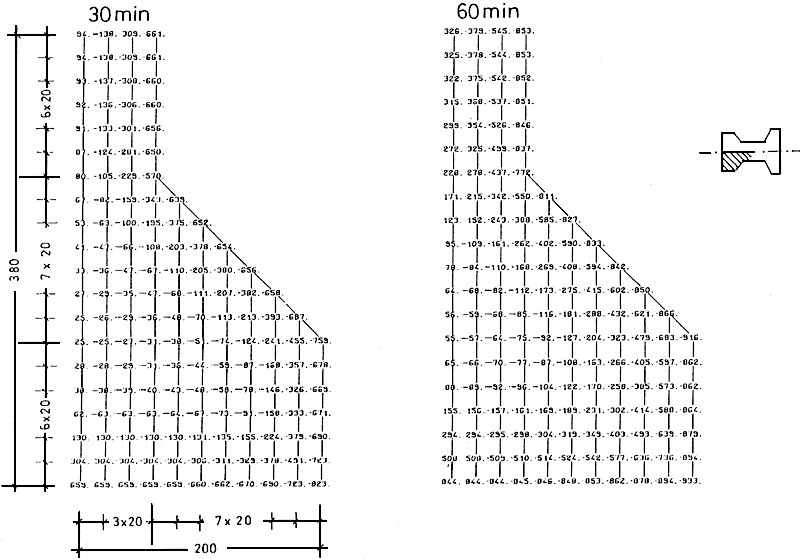

Рис.61. Температуры прогрева бетона в двутавровой балке со стенкой толщиной 120 мм и полкой
шириной 400 мм при пожаре длительностью 30 и 60 минут

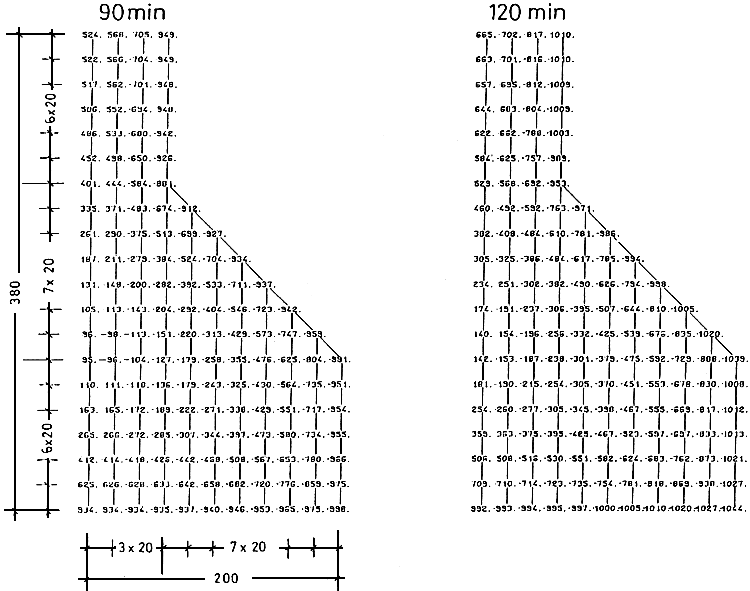

Рис.62. Температуры прогрева бетона в двутавровой балке со стенкой толщиной 120 мм и полкой
шириной 400 мм при пожаре длительностью 90 и 120 минут

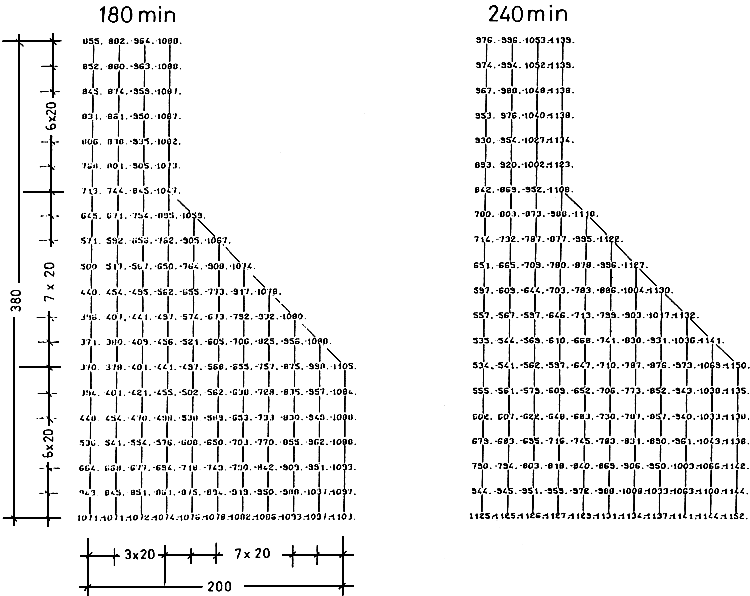

Рис.63. Температуры прогрева бетона в двутавровой балке со стенкой толщиной 120 мм и полкой
шириной 400 мм при пожаре длительностью 180 и 240 минут

ПРИЛОЖЕНИЕ 6

ПРЕДЕЛЫ ОГНЕСТОЙКОСТИ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН И СТЕН ИЗ ТЯЖЕЛОГО БЕТОНА

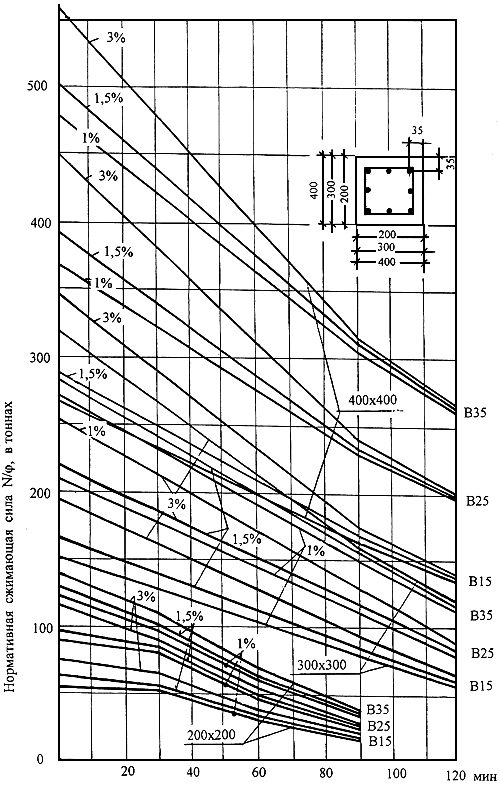

Рис.64. Пределы огнестойкости железобетонных колонн сечением 200х200, 300х300 и 400х400 мм
из тяжелого бетона на гранитном заполнителе, с защитным слоем 35 мм, с армированием 1.0, 1.5 и 3.0%
при действии нормативной сжимающей силы со случайным эксцентриситетом, при четырехстороннем
огневом воздействии стандартного пожара

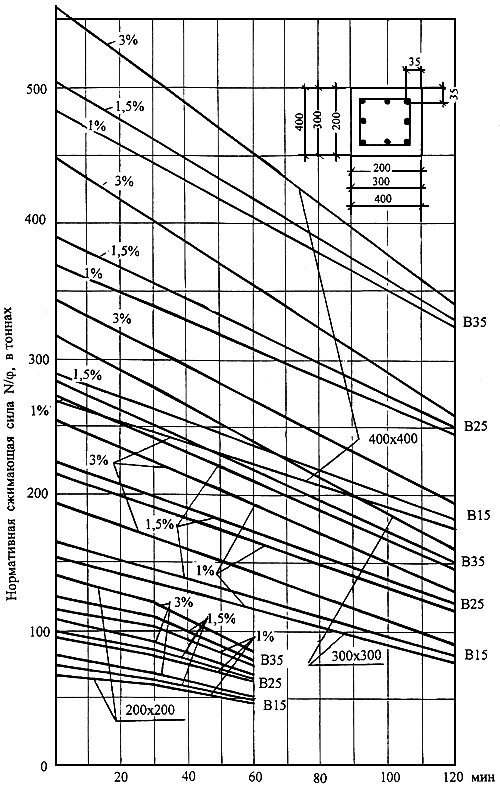

Рис.65. Пределы огнестойкости железобетонных колонн сечением 200х200, 300х300 и 400х400 мм
из тяжелого бетона на известняковом заполнителе, с защитным слоем 35 мм, с армированием 1, 1,5 и 3%
при действии нормативной сжимающей силы со случайным эксцентриситетом, при четырехстороннем
огневом воздействии стандартного пожара

а) платформенное опирание по цементному раствору

Рис.66. Пределы огнестойкости железобетонных стен высотой сечения 100, 140 и 180 мм,
с армированием 0,1, 0,5 и 1%, из тяжелого бетона класса В15 с заполнителями:

1 - из известняка; 2 - из гранита, при одностороннем огневом воздействии стандартного пожара

а) платформенное опирание по цементному раствору

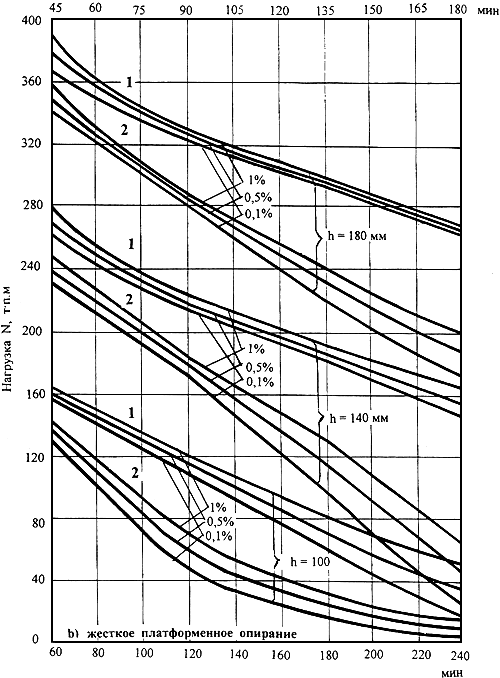

Рис.67. Пределы огнестойкости железобетонных стен высотой сечения 100, 140 и 180 мм,
с армированием 0,1, 0,5 и 1%, из тяжелого бетона класса В25 с заполнителями:

1 - из известняка; 2 - из гранита, при одностороннем огневом воздействии стандартного пожара

а) платформенное опирание по цементному раствору

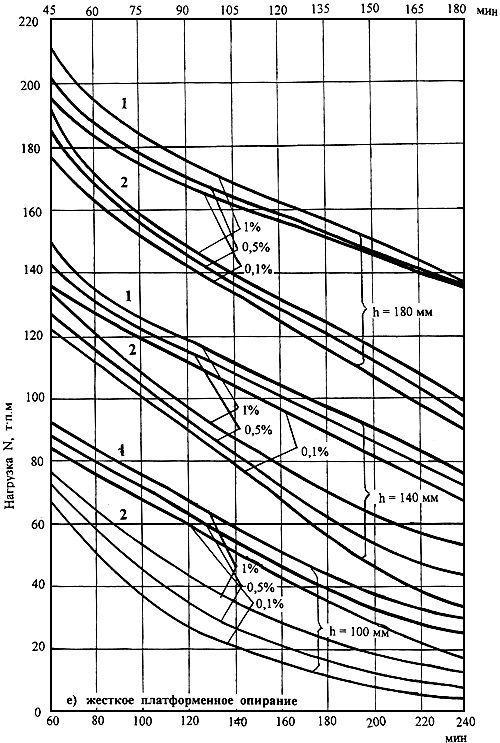

Рис.68. Пределы огнестойкости железобетонных стен высотой сечения 100, 140 и 180 мм,
с армированием 0,1, 0,5 и 1%, из тяжелого бетона класса В35 с заполнителями:

1 - из известняка; 2 - из гранита, при одностороннем огневом воздействии стандартного пожара
