Делаем  AUX IN  в штатной магнитоле hover h2 не имеющей такого входа.

(Тем у кого этот вход уже есть, не собираем коммутатор).

Схема коммутатора:

Детали:

1.Реле  миниатютные на 12в со сдвоенной группой контактов. напряжение и ток контактов не важен. Я использовал реле «TIANBO HJR1-2C L-12V».

2.Резистор любой мощности.

3.Диод любой выпрямительный. Например 1N4007. Для ясности его обозначение и цоколевка:

4.Транзистор KT972. Его обозначение и цоколевка:

Подключение: Собираем коммутатор как на схеме.

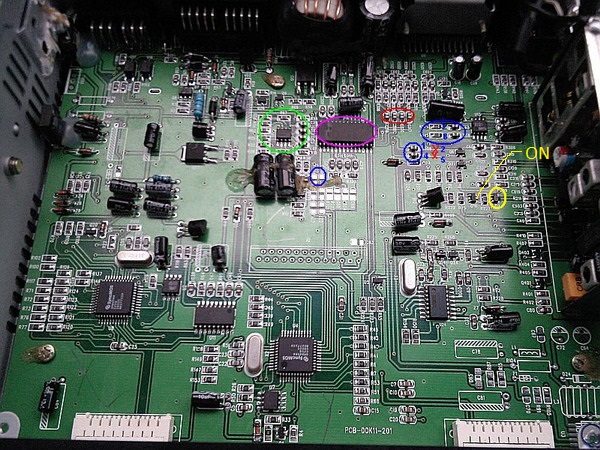

Контакт ON подпаивается  к коллектору  транзистора (на плате оюозначена точка подключения желтым цветом ON).

+12B и землю находим на плате.
Контакты 1 и 4 - входы левого и правого канала. Нужно чтобы при работе магнитолы в режиме FM они соединялись с контактами 2 и 5 соответственно.

Режем на плате дорожки, отмеченные красными крестиками.

Контакты 1,4 и контакты 2,5 подпаиваются в разрыв дорожек (отмечены синими цифрами).

Контакты 3 и 6 – входы от внешнего источника звука(в моем случае от MP3 модуля).

На остальные цветовые обозначения не обращаем внимания(использовал чужое фото).

Работа схемы:

Подключил звук через самодельный AUX IN  с помощью коммутатора и переключаю его кнопкой "Band", то есть при  включении  АМ диапазона срабатывает коммутатор и на усилитель поступает звук от внешнего источника сигнала.

Управление  питанием  mp3 модуля:

Подключил дополнительное реле с 1 группой контактов, которое при включении коммутатора подает питание на mp3 модуль. Схему не рисовал за ненадобностью.

Просто обмотку реле для mp3 модуля подключаем параллельно обмотке реле коммутатора. Таким образом 2 реле срабатывают одновременно. Реле использовал «TIANBO TR5V L-S-Z 12VDC», но можно использовать и любое другое на 12В.

MP3 модуль брал типа такого:

http://ru. /item/CT08E-1-5-LCD-MP3-Player-Module-w-FM-USB-TF-3-5mm-Jack-Remote-Controller/2035361341.html

P. S. Интересно, что  чувствительность FM приемника этого MP3 модуля раза в 3 выше чем у родной магнитолы.

Доработка усилителя мощности:

Тупо  заменил TDA7381 на TDA7850.

Четырехканальный усилитель мощности нашей магнитолы собран  на микросхеме TDA7381:

Выходная мощность - 4x25 Вт

Сопротивление нагрузки – 4 Ом

Параметры TDA7850:

Выходная мощность - 4x50 Вт

Сопротивление нагрузки – 4 Ом

Звук по моим ощущениям стал более качественным. Появились басы. Да и не требуется теперь ручку крутить на максимум и максимально нагружать усилитель. Теперь микросхема работает в более щадящем режиме.

Микросхему покупал тут:

http://ru. /item/FREE-SHIPPING-wholesale-Car-amplifier-module-TDA7850-TDA-7850-new-original-2PCS-LOT/2025234185.html
