ЩЕТКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ МАШИН

Осуществляя ремонт электрооборудования, наше предприятие на складе в г. Минске располагает широким ассортиментом  щеток для электрических машин. Возможны поставки под заказ.

Марка	Твердость по Шору	Удельное электр. сопротивл., мкОм·м	Номин. плотность тока, А/см2	Макс. допуст. линейная скорость, м/с	Переходное падение напряжения на паре щеток, В	Область применения
Щетки угольнографитные
Г3	7-19	8-20	12	60	1,9	Электрические машины постоянного тока мощностью до 1000 кВт, сварочные генераторы, одноякорные преобразователи
Г20	-	35-100	15	40	2,9	Электрические машины постоянного тока и коллекторные машины переменного тока с низкими значениями трансформаторной и реактивной ЭДС
Г21	20-60	150-450	8,5	30	2,5-5,5	Электродвигатели бытовых пылесосов и электроинструментов
Г33	18-64	н/б 900	10	35	3,5-6,0	Электродвигатели дрелей, пил, рубанков, поливочных насосов, миксеров, кофемолок и т. п.
Щетки электрографитные
ЭГ2А	7-21	11-27	12	50	0,9-1,9	Электрические машины ж/д транспорта, экскаваторов, металлургической промышленности
ЭГ2АФ	6-22	13-35	15	60	1,1-2,1	Контактные кольца минусовой полярности, турбогенераторы мощностью до 300-500 мВт
ЭГ4	2-6	6-16	12	60	0,9-1,9	Электрооборудование прокатных станов, гребные двигатели, генераторы и преобразователи
ЭГ8	8-34	36-50	11	45	1,0-1,8	Электродвигатели и генераторы общепромышленного назначения
ЭГ14	8-30	20-38	12	45	1,1-2,1	Тяговые и крановые электродвигатели, универсальные электродвигатели, электрооборудование прокатных станов
ЭГ61А	20-65	36-60	19,5	60	1,7-3,2	Тяговые электродвигатели тепловозов и электровозов
ЭГ71	6-14	20-35	12	45	1,1-2,1	Электрические машины с затрудненными условиями коммутации
ЭГ74	15-49	35-75	15	50	1,2-2,4	Генераторы и электродвигатели с затрудненными условиями коммутации
ЭГ841	-	40-80	17	55	1,7-3,7	Электродвигатели трамваев, троллейбусов, метро, автомобилей БелАЗ
Щетки металлографитные
611ОМ	5-11	8-28	15	90	0,7-1,7	Генераторы и турбогенераторы атомных, гидро - и тепловых электростанций
М1А	8-25	2-8	12	33	0,8-2,0	Генераторы переменного тока легковых автомобилей и автобусов
МГ	4-14	н/б 0,12	30	30	н/б 0,4	Низковольтные машины с высокой плотностью тока
МГ4	10-22	н/б 1,3	24	30	н\б 1,6	Низковольтные генераторы и электродвигатели
МГСО	6-20	н/б 0,3	30	30	н/б 0,35	Низковольтные машины с высокой плотностью тока, стартеры легковых и грузовых автомобилей
Электроды угольные элементные d 3,4,5,6,8.10,15 мм	Гальванические элементы и батареи
Электроды угольные сварочные (омедненные и неомедненные) d,4,5,6,8.10,12,14,15,18,20,22  мм	Воздушно-дуговая резка и сварка металлов
Вставки угольные контактные троллейбусные 21х28х87 мм	Токосъемники троллейбусов

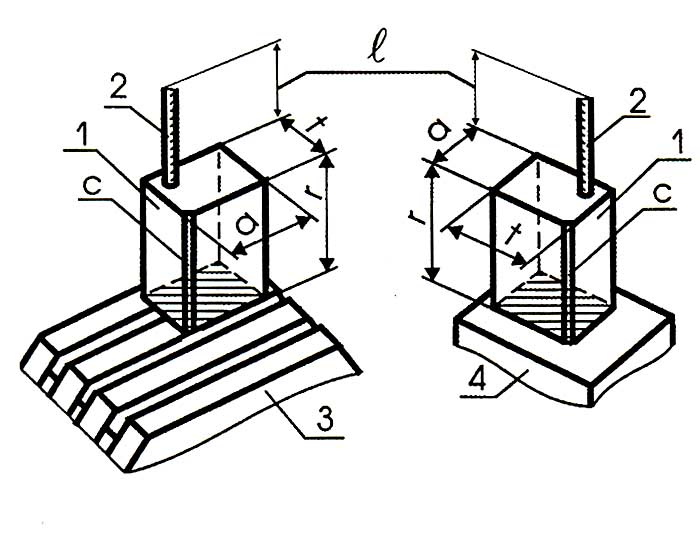

	Конструкция щеток 1 – щетка 2 – токоведущий провод 3 – коллектор 4 – кольцо	Основные размеры щеток t – тангенциальный размер a – аксиальный размер r – радиальный размер c – фаска L – длина токоведущего провода d – диаметр токоведущего провода

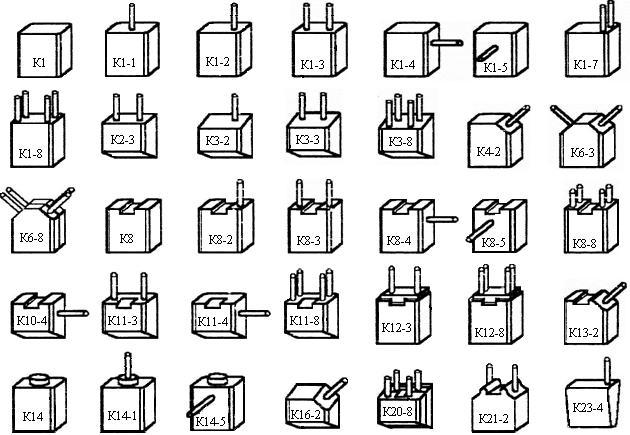

Типы  щеток
Типы накладок
Накладки типа НК-1 - НК-5 изготавливают из металла (латунь, сталь с антикоррозийным покрытием), а типов НК-6 и НК-7 – из резины.
Наконечники (указать диаметр винта)
Пример обозначения при заказе:
марка	размер	тип щетки	провод	длина провода	наконечник	накладка	изоляционная трубка
ЭГ-4	20*32*64	К1-7	ПШ-4.0	125	6Д	НК-1	марка
