Антенна для приема эфирного телевидения в формате DVB-T2.
В г. Москва и Московской области с 15.01.2014 года эфирное цифровое телевещание ведётся только с DVB-T2 на ДМВ каналах 24, 30 и 34.

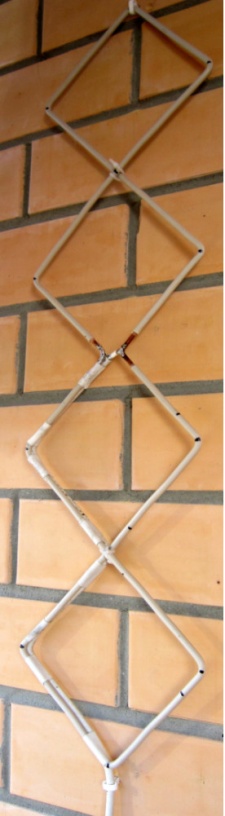

Для уверенного приема цифровых телевизионных каналов в городе Жуковском Московской области мной вначале использовалась активная комнатная антенна «Дельта», которая не всегда обеспечивала устойчивый прием радиосигнала внутри многоквартирного дома. Лучшие результаты показала ранее опубликованная антенна «Тройной квадрат». Вместе с тем, не были устранены некоторые неудобства с размещением комнатной антенны для уверенного приема сигнала. Для установки антенны на балконе, обращенном с сторону передающего центра, была изготовлена модификация рамочной антенны Харченко. Она плоская и легко разместилась на стене балкона. Антенна изготовлена из одножильного медного кабеля, приобретенного в магазине «Электромастер». Для ее создания понадобились, линейка, фломастер, плоскогубцы, 60-ваттный паяльник и полчаса свободного времени. Изоляция с медной жилы диаметром 4 мм была снята только в местах соединения провода и пайки телевизионного кабеля.

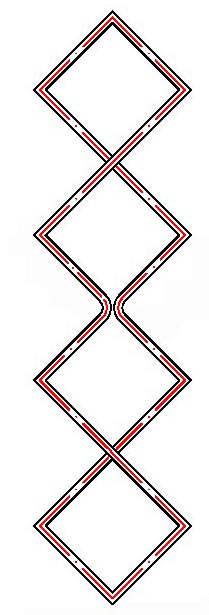

Сторона квадрата определяется просто. Она равна четверти длины волны (л) принимаемого радиосигнала. Для первого мультиплекса (30-й канал) л=300000/546(МГц)=549,45(мм). Соответственно сторона квадрата а=л/4,а=549,45/4=137(мм). Данная антенна имеет коэффициент усиления (в сравнении с диполем) порядка 8...10 дБ, широкую полосу пропускания (уверенно принимает сигналы 24, 30 и 34 телевизионных каналов), не требовательна к точности изготовления и хорошо согласуется с коаксиальным кабелем, как 75 Ом, так и 50 Ом. Расстояние между точками а и б, куда подключаются центральная жила и оплетка телевизионного кабеля, около 10 мм. Коэффициент усиления антенны можно увеличить на 2...3 дБ, если снабдить ее рефлектором (из металлического листа или сетки), расположенным параллельно полотну антенны на расстоянии h=0,21...027л. Его размены должны превышать соответственно ширину и высоту полотна антенны на 5...10%. В связи с небольшой площадью балкона меня больше устроила «двойная восьмерка», но без рефлектора. Она обеспечила качественный прием телевизионного цифрового и аналогового сигналов в дециметровом диапозоне.
В качестве справочного материала в таблице приведены радиочастоты эфирных аналоговых и цифровых телеканалов, которые можно поймать на эфирную антенну в г. Москва и Московской области.
