Установка системы записи Stealth Line Professional ISDN USB

Установка системы записи

Stealth Line Professional ISDN USB.

1. ОБЩИЕ СВЕДЕНИЯ

Оборудование позволяет контролировать и записывать ЦИФРОВЫЕ телефонные линии и представляет собой устройство во внешнем исполнении (19” x 1U), подключаемое к компьютеру посредством USB интерфейса.

Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Подключите кабель питания к устройству, а на лицевой панели нажмите кнопку включения питания. Соедините USB кабелем устройство записи и компьютер, при этом Windows обнаружит «Запоминающее устройство USB», а в папке «Мой компьютер» появится новый «Съемный диск».

По желанию заказчика возможна установка системы в 19” стойку. Комплект креплений поставляется отдельно.

Таблица соответствия входов источников сигналов с каналами в ПО StealthLine.

Вход источников сигналов	Номер канала в ПО StealthLine
1	Каналы 0-3
2	Каналы 4-7
3	Каналы 8-11
4	Каналы 12-15
5	Каналы 16-19
6	Каналы 20-23
7	Каналы 24-27
8	Каналы 28-31

На нетиповых конфигурациях устройств, входы источников сигналов на корпусах маркируются дополнительно.

3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

Устройство контроля и записи цифровых линий подключается к контролируемой телефонной линии в параллель. Существуют правила подключения к цифровым телефонным линиям ISDN:

Для гарантированной работы устройства записи длина T-образного отрезка не должна превышать 5 метров. При длине отрезка более 5 метров возможна нестабильная работа или полное прекращение работы устройства записи.

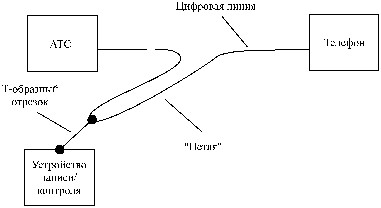

Вследствие высокого входного сопротивления системы, Т-образный отрезок получается ненагруженным и является источником помех в телефонную линию, что в свою очередь может привести к неработоспособности самой телефонной линии. Если система записи находится от телефонной линии на расстоянии, больше 5 метров, необходимо сделать «петлю», то есть провести телефонную линию рядом с системой. В этом случае расстояние ограничивается общим расстоянием телефонной линии от АТС до телефона. В месте подключения используется Т-образный отрезок длиной не более 5 метров.

Если применение «петли» по каким-либо причинам невозможно, необходимо использовать специальный цифровой повторитель (репитер). Целесообразность применения данного повторителя рассматривается техническими специалистами.

Обратите внимание!!! Если в системе записи цифровых телефонных линий используется повторитель (репитер), тогда оборудование записи дорабатывается поставщиком специальным образом. Доработанное оборудование не подключайте к цифровым линиям, минуя повторитель (репитер) – это неминуемо выведет оборудование записи из строя!

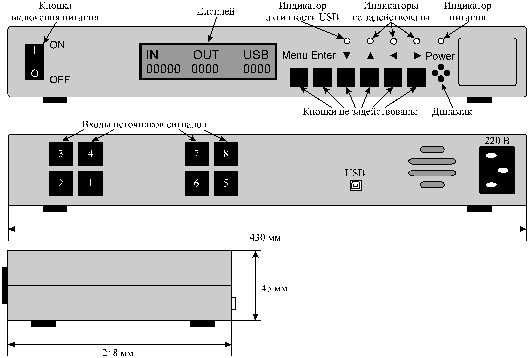

Подключите кабель, обжатый с одной стороны разъемами RJ-45, к устройству записи, а другой конец кабеля подключите к ЦИФРОВЫМ телефонным линиям (или повторителю, если он используется в Вашей системе). Один разъем RJ-45 позволяет подключить 4 линии. Расположение розеток RJ-45 (входы источников сигналов) и их порядок показаны на рисунке в п.2 «Подключение оборудования».

Для самостоятельного обжима кабелей используйте таблицу, представленную ниже.

№ контакта	Цвет провода	№ пары	Схема обжима кабеля для цифровых телефонных линий Разъем RJ-45
1	Синий	1
2	Синий дополнительный
3	Оранжевый	2
4	Оранжевый дополнительный
5	Зеленый	3
6	Зеленый дополнительный
7	Коричневый	4
8	Коричневый дополнительный

4. УСТРОЙСТВО ЗАПИСЫВАЮЩЕГО ОБОРУДОВАНИЯ STEALTH LINE

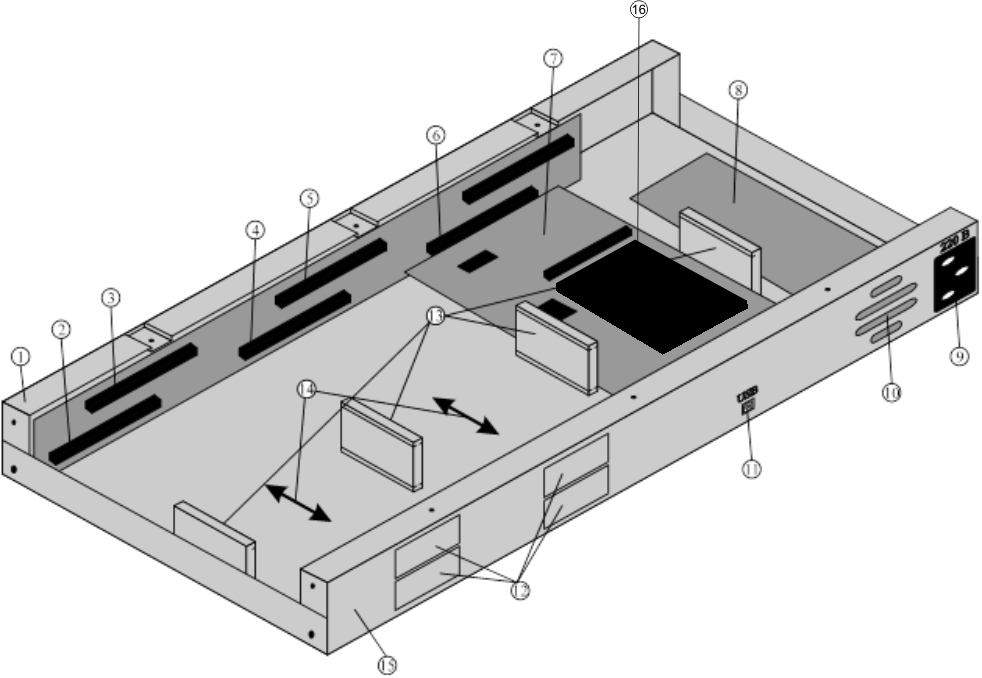

Ниже, на рисунке, показан внутренний вид записывающего устройства Stealth Line и описаны его основные части:

Передняя панель устройства Внутренний слот №0 Внутренний слот №1 Внутренний слот №2 Внутренний слот №3 Внутренний слот для Хост-платы Хост-плата Блок питания

Разъем питания 220В Вентилятор USB разъем Отверстия для входных разъемов плат записи Крепления-направляющие для плат записи Направление движения плат записи при установке Задняя панель устройства Модуль автономной работы (устанавливается по заказу)

5. ОСОБЕННОСТИ РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ STEALTH LINE.

После появления нового «Съемного диска» устройство записи готово к работе, можно приступать к установке ПО Stealth Line согласно инструкции по установке (смотрите на задней стороне вкладки компакт диска или в «Руководстве по эксплуатации»).

По окончании установки ПО, запустите программу RECORDER, после запуска программы на индикаторе устройства записи появится надпись «Loading». В случае успешной загрузки эту надпись сменит таблица с полями «IN» «OUT» «USB», указывающая на начало успешной работы устройства записи.

Данное оборудование предполагает работу в режимах:

Выключен Всегда Уровень E1  <–  основной режим работы с цифровой телефонной линией

В остальных режимах данное оборудование не работает.
