Практическая работа №1.

Тема: выбор средств измерения температуры агрессивного газа, отходящего из печи взвешенной плавки в диапазоне от 80° до 150°С.

Цель: получение практических навыков в выборе средств измерения температуры.

Назначение: преобразователь термоэлектрический ТХА Метран-201. Предназначенный, для измерения температуры жидких и газообразных химически неагрессивных сред, а так же агрессивных, не разрушающих материал защитной арматуры.

Пример обозначения при заказе.

ТХА Метран-201 – 01 – 160 – 2 – И – 1 – Н10 – У1.1 – ТУ… - П

Тип преобразователя Код исполнительной защитной арматуры Длина монтажной части Код класса допуска Вид изоляции рабочего спая Количество чувствительных элементов Код исполнения защитной арматуры по материалам Климатическое исполнение Технические условия

10.Обозначение метрологической поверки.

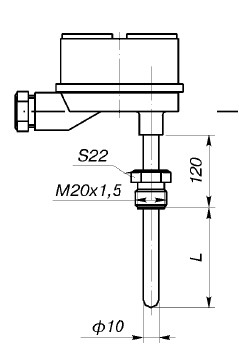

В термопреобразователях серии Метран-200 (рис.1) форма головки нетрадиционна. Новая форма головки выполнена в стиле, согласующемся с конструктивным стилем датчиков давления серии Метран. Размеры головки позволяют встраивать различные функциональные устройства, которые обеспечивают предварительную обработку измеряемого параметра и преобразовывают обработанный сигнал в форму, удобную для дальнейшей передачи информации, в том числе и на устройства верхнего уровня.

Рис.1.

Диапазон измеряемых температур: -40...600oС - для ТХК Метран-202-01...06, -40...800oC, -40...1000oC - для ТХА Метран-201-01 ...О6. Рабочий спай: изолированный.

НЕ нашли? Не то? Что вы ищете?

Материал головки: стеклонаполненный полиамид ПА66, сплав АК12. Степень защиты корпуса соединительной головки от воздействия пыли и воды 1Р65 по ГОСТ 14254. Климатическое исполнение: У1.1, Т3 по ГОСТ 15150, но при верхнем значении температуры окружающего воздуха до 85oC.

Гарантийный срок эксплуатации 18 месяцев с момента ввода.

Предлагаемые термоэлектрические преобразователи серии ТХА/ТХК Метран-200 имеют ряд преимуществ по сравнению с термоэлектрическими преобразователями традиционного исполнения:

    чувствительный элемент (ЧЭ) изготовлен из термопарного кабеля КТМС-ХА(ХК); термоэлектроды ЧЭ сварены лазерной сваркой; термоэлектрическая стабильность и рабочий ресурс повышены в 2-3 раза; малый показатель тепловой инерции; дополнительная защита термоэлектродов от воздействия рабочей среды; возможность оперативной замены ЧЭ без демонтажа защитного чехла с объекта; удешевление последующих поставок, т. к. при необходимости можно заменять только защитный чехол или ЧЭ.

Вывод: Ознакомились с принципом действия, применением  прибора для измерения температуры. Приобрели практические навыки выбора средств измерения температуры.

Критерии выбора СИ:

1. диапазон измерения;

2. класс точности;

3. унифицированный выходной сигнал;

4. условия измеряемой и окружающей среды;

5. длина монтажной части чувствительного элемента;

6. стоимость.

Задание: выбрать средство измерения температуры, руководствуясь критериями выбора СИ, пользуясь техническими описаниями и каталогами.

Содержание отчета:

1. тема;

2. цель;

3. задание;

4. пример заказа выбранного СИ температуры;

5 пояснения всех позиций в примере заказа;

6. устройство и принцип действия выбранного СИ температуры;

7. вывод.
