Приложение 6 к аукционным документам №А134-05/172
ДЕТСКИЙ ИГРОВОЙ КОМПЛЕКС № 3

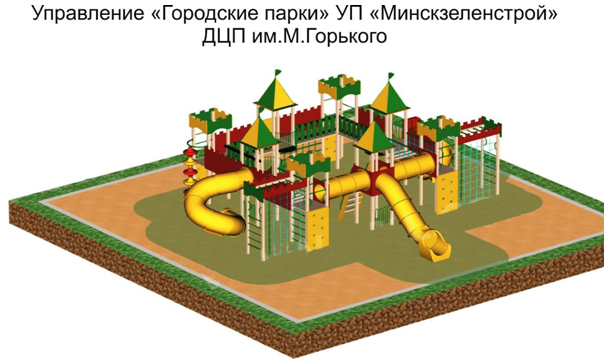

(площадка: г. Минск, ДЦП им. М.Горького)
Детский игровой комплекс № 3 в составе:

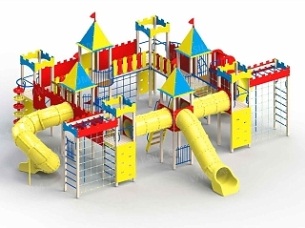

детский игровой комплекс «Крепость Нормандия» в количестве 1 шт.
Габаритные размеры изделия в плане: 11160х11075 мм, максимальная высота изделия от уровня земли 4850 мм, высота площадок от уровня земли 1850 мм.
Детский игровой комплекс в виде средневековой рыцарской крепости состоит из 4 башен с готическими островерхими крышами с флагами наверху, из 4 башен с фанерными зубчатыми арками и зубчатых фанерных «стенок-крепости». Скаты крыш изготовлены из влагостойкой окрашенной фанеры толщиной 9 мм. Боковые элементы изготовлены из влагостойкой окрашенной фанеры толщиной 24 мм и имеют аппликации в виде фанерных накладок.
Три башни с островерхими крышами включают в себя горки:
- одна открытая пластиковая спиральная горка высотой 1,8 м;
- одна закрытая спиральная пластиковая горка-труба диаметром не менее 800 мм и высотой 1,8м, диаметром 800мм;
- одна пластиковая прямая закрытая горка-труба диаметром не менее 800 мм и высотой 1,8 м. К башне с прямой горкой ведут пластиковые трубы-переходы, диаметром 80 см. Все горки-трубы, а также трубы-переходы выполнены из пластиковых сегментов из однородного пластика толщиной 7 мм, соединенных между собой оцинкованным крепежом.
Ко всем четырем башням с фанерными зубчатыми арками ведут альпинистские стенки (размер 1670х980 мм), из влагостойкой фанеры толщиной 24 мм с отверстиями для ног и рук. Две из этих башен имеют вертикальные шведские стенки из 5 металлических перекладин (сечением 33 мм).
К башне с прямой горкой-трубой ведет лестница-«свечка» размером 1,8х0,75м с металлическими перилами.
Три башни с островерхими крышами имеют полукруглые балкончики с металлическими ограждениями.
К двум башням с фанерными зубчатыми арками пристроены спортивные комплексы, включающие в себя:
- вертикальную сетку для лазания, размером 2600х1900 мм из полипропиленового армированного металлом каната сечением 16 мм с резиновым сердечником (канат сетки соединен между собой пластиковыми креплениями овальной формы),
- шведскую стенку из 6 металлических перекладин, сечением 33мм,
- металлический шест, длиной 3300 мм.
- рукоход из 6 металлических перекладин, сечением 33 мм. Над рукоходом установлены зубчатые фанерные экраны.
К третьей башне с фанерными зубчатыми арками пристроен шест с пластиковыми кольцами для лазания, длиной 3,3 м.
К четвертой башне с фанерными зубчатыми арками пристроена лиана с 9 ступенями, размером 1,8х0,9 м.
Стенка-крепость также включает в себя 2 металлические решетки шириной 1980 мм и высотой 1500 мм, предназначенные для лазания.
По трем сторонам комплекса башни соединяются между собой мостами-переходами. Два моста-перехода выполнены в виде качающихся досок, имитирующих подвесной мост. Каждый качающийся мост-переход снизу дублируется жесткой площадкой для страховки. Мосты-переходы ограждаются наборными, либо прямыми ограждениями из водостойкой фанеры.
Одна из башен имеет наклонный вход, имитирующий подъемные ворота.
Детский игровой комплекс имеет художественное оформление и украшен аппликациями из фанерных накладок, изображающих герб (1 шт.), щит (6 шт.), лилию (12 шт.).
Полы башен (размер 1000х1000 мм) в количестве 9 шт., переходы между ними, подвесные мосты (длина 1,9 м, высота 0,9 м) в количестве 2 шт., страховочные мосты (длина 1,9 м, высота 0,9 м) в количестве 4 шт., прямые мосты (длина 1,98 м, высота 0,9 м) в количестве 2 шт., изготавливаются из деревянной доски толщиной 40 мм. Доски подвесного моста соединяются между собой металлической цепью, для предотвращения попадания в зазор между ними ноги ребенка. Подвесной мост крепится с помощью полипропиленового армированного металлом каната тросовой свивки с резиновым сердечником к металлической ограждающей перекладине.
Несущие столбы комплекса, в количестве 40 штук, выполнены из клееного бруса сечением 100х100 мм. Сверху столб заканчивается пластиковой заглушкой, снизу столб заканчивается металлическим оцинкованным подпятником сечением 42 мм, который бетонируется в землю. Высота столбов – 3,5 м (16 штук), 3,3 метра (16 штук), 3,1 м (4 штуки), 1,94 м (4 штуки).
Комплекс оснащен поручнями для рук в количестве 18 штук.
Деревянные детали тщательно отшлифованы, загрунтованы и окрашены профессиональными двухкомпонентными красками в заводских условиях.
Столбы (3,5 м – 16 шт., 3,3 м – 16 шт., 3,1 м – 4 шт., 1,94 м – 4 шт.) - 40 шт.
Полы с прогонами в сборе (1000х1000 мм) - 9 шт.
Подпятник оцинкованный (стандартный) - 36 шт.
Перекладины (L=800 мм) – 46 шт.
Поручни - 18 шт.
Альпинистская стенка (1670х980 мм) – 4 шт.
Шест с пластиковыми кольцами (L=3,3 м, В=0,9 м) – 1 шт.
Лиана (9 ступеней), Н=1,8х0,9 м) - 1 шт.
Полипропиленовая сетка (2600х1900 мм) – 2 шт.
Подвесной мост (L=1,9 м, В=0,9 м) – 2 шт.
Страховочный мост (L=1,9 м, В=0,9 м) - 4 шт.
Прямой мост (L=1,98 м, В=0,9 м) – 2 шт.
Решётка металлическая (L=1980 мм, Н=1500 мм) – 2 шт.: - уголок металлический – 8 шт.
Балкон (по центрам 900 мм) – 3 шт.
Пластиковый переход - 2 шт.: - вход - 4 шт.; - прямой сегмент – 6 шт.
Винтообразная пластиковая горка (8 сегментов), H=1,8 м - 1 к-т: - переходная площадка – 1 шт.; - перила переходной площадки – 2 шт.; - опорная стойка горки (Lдо опорного кольца=2000 мм) – 1 шт.
Пластиковая горка-труба изогнутая (правый поворот), H=1,8 м - 1 к-т: - вход – 1 шт.; - соскок – 1 шт.; - большой угловой сегмент – 12 шт.; - малый угловой сегмент – 6 шт.
Пластиковая горка-труба прямая, H=1,8 м - 1 к-т: - вход – 1 шт.; - соскок – 1 шт.; - прямой сегмент – 9 шт.
Опорные стойки под горки – 3 шт.
Шест-подпорка (длинный), L=3300 мм – 2 шт.
Наклонный трапик (фанерный) – 1 шт.
Боковые фанерные стенки трапика – 2 шт.
Металлические подножки трапика (правая - 1шт., левая - 1шт.) – 2 шт.
Купола остроконечные – 4 шт.: - флаг – 4 шт.; - накладки флага – 8 шт.; - скаты – 16 шт.; - основание – 4 шт.
Аппликации: - герб – 1 шт.; - щит – 6 шт.; - лилия – 12 шт.
Лестница тип «Свечка» - 1 шт.: - переходная площадка – 1 шт.; - фанерные накладки – 2 шт.; - тетива (5 ступеней) H=1,8х0,75м – 1 шт.; - металлические перила – 2 шт.; - подпятники (окрашеннные), В=40мм – 2 шт.
Фанерные ограждения прямых мостов: - с вырезом под альпинистскую стенку, L=2160 мм – 2 шт.; - L=2080 мм – 4 шт.
Наборные ограждения мостов (L=2160 мм - 2шт., L=2080 мм - 2шт.) – 4 шт.
Фанерные арки башен (В=980 мм) – 18 шт.
Фанерные щиты: - L=2080 мм – 4 шт. - В=980 мм – 1 шт.
Металлическое ограждение-решетка (В=800 мм) – 4 шт.
Крепёж – 1 кат.
Материалы: деревянная доска и деревянный брус, склеенный под прессом из нескольких отборных досок, из древесины хвойных пород, подвергнутой специальной обработке и сушке, водостойкая и ламинированная фанера не ниже 1 сорта, полипропиленовый 6-прядный армированный металлом канат тросовой свивки с резиновым сердечником, пластик, нержавеющий лист, металлические элементы, покрытые порошковыми красками или подвергнутые гальванизации, оцинкованный крепеж, пластиковые заглушки на местах резьбовых соединений, порошковая краска металла и двухкомпонентная полиуретановая краска для фанеры.
Цветовая гамма комплекса (используемые цвета): красный, желтый, синий (голубой).
