Вид на минитрактор с правой стороны спереди (стр. 3 )

18.Приводной вал. Сквозной вал выходит за задней коробкой и соединяется шарнирным с приводным валом передней коробки. Включение оборотов приводного вала производится ручным рычагом с левой стороны передней коробки передач. Рычаг снабжён предохранителем от случайного включения моторной зависимости.

19. Порталы и тормоза. Полуоси в обеих коробках передач приводится от вала дифференциала через концевую передачу, образованную из цилиндрической передачи и установленной в коробках портала. В порталах также размещены колодочные тормоза.

20. Картер рулевого управления – представляет собой чугунную коробку. В картер управления вертикально вставлен поворотный вал с червяком, вал рулевой сошки и червяк. Червяк благодаря своей эксцентричной установке позволяет регулировать возможный люфт в червячной передаче. Регулировка люфта в червячной передаче выполняется так : ослабить предохранительный винт 23 ( смотри каталог частей Рулевое управление) и повёртывая палец 9, можно отрегулировать заданный люфт в червячной передаче. После окончания регулировки снова подтянуть предохранительный винт.

21. Рулевое управление. Поворот передней оси по отношению к задней в горизонтальной плоскости допускается поворотным соединением двух вилок вокруг вертикального шкворня; передняя прочно соединена с передней осью, задняя-с задним мостом. Мосты могут взаимно поворачиваться в пределах 0-45°;поворачивание ограничено упором. Поворот производится при помощи рулевого колеса через червячную передачу. На задней вилке управления закреплено пружинное седло тракториста.

22.Сцепной прибор. Трехточечный подвес служит для подвешивания различных орудий, он закреплён на задней коробке передач. Орудия к подвесу можно подсоединять двумя способами:

1. Прямо на раме подвеса одним или двумя шкворнями,

2. В раму подвеса вставляется головка подвеса; в данном случае у навесных орудий шкворень должен быть диаметром 40 мм.

23.Топливный бак. Топливный бак ёмкостью11л находится в левой половине на передней коробке передач. Топливо вытекает через запорный кран на дне бака. На дне бака есть пробка для слива осевшего отстоя. В бак водится штуцер от впрыскивающего устройства. Заправки бака достаточно при нормальной работе примерно на 6 часов работы. Топливный кран под баком никогда не закрывайте, при закрытии в систему питания может попасть воздух, и поэтому пришлось бы производить обезвозвоздушивание системы питания.

24.Седло. Минитрактор ТЗ-4К-14 снабжён седлом с пневматической подвеской - надо накачивать до 0,7 А. Т.

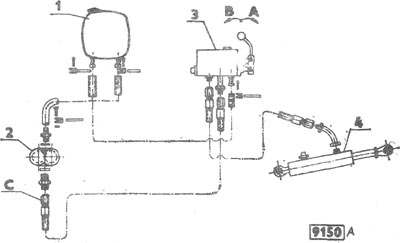

25.Гидровлическая система состоит из резервуара для гидравлического масла рис 9150-1 , масляного насоса рис. 9150-2 , распределителя 3,трубок, шлангов и гидравлического одинарного действия цилиндра 4 . В гидравлическом цилиндре движется поршень с поршневым штоком, который соединён с тягами гидроподъемника, рамой подвеса и головкой подвеса. Головку подвесаподнимаем или опускаем путем перемещения рычага на распределителе. Распределитель с предохранительным клапаном расположен под рулевым колесом на правой стороне минитрактора по направлению езды. При перемещении рычага распределителя на себя, головка подвесаподнимается. При перемещении рычага распределителя от себя, головка подвеса опускается. Если рычаг

установить в среднее положение, то головка подвеса останавливается. Перед пуском гидравлического устройства в действие нужно включить привод масляного насоса. Гидравлический насос включается при помощи рычага, у которого два положения – нейтральное и,,включено,,. Если гидравлическая система при эксплуатации трактора не нужна (например при работе с телегой ) , то масляный насос выключается. Масляный насос подает масло 10 литров в минуту при давлении 50 атм.

Бак общей емкостью 6 литров заправляется приметно до половины при условии, что поршень со штоком вошли в гидроцилиндр. Первая замена масла у нового насоса производится после 200 часов работы с гидравлическим подъемником, последующие замены – после 600 часов работы. Масло заменяется через сливную пробку в масляном баке. При замене масла необходимо промыть систему. После новой заправки масла в гидравлическую систему, нужно ненадолго оставить работать двигатель с насосом в холостую и только потом, включать гидроподъемник в работу. Не реже двух раз в год проверять герметичность всех соединений гидравлической системы, нет ли утечки масла, при этом масляный насос должен работать.

Основным условием правильной работы гидравлической системы является чистота гидравлического масла и всех частей. Сами гидравлические приборы не нуждаются в особом уходе. Шланги высокого давления необходимо предохранять от механических повреждений и от высокой температуры. Шланги не должны иметь острых углов и перегибов. Для очистки шлангов можно на короткое время применять бензин.

Неисправности, которые могут возникнуть при работе гидравлики:

1.Недостаточное количество гидравлического масла в баке. Устранить доливом масла.

2.Утечка гидравлического масла, неплотность трубопровода или приборов. Устранить подтягиванием соединений или заменой уплотнений.

3.Трубопровод или приборы забиты грязью. Устранить разборкой и промывкой.

4.Чрезмерный износ деталей. Устраняется ремонтом или заменой деталей.

Электрооборудование.

На панели, закреплённой на держатель заднего капота, установлены следующие устройства: реле-регулятор ( поддерживает постоянное напряжение при изменяющихся оборотах генератора), замок зажигания, коробка предохранителей, контрольная лампа зарядки, кнопка стартёра, розетка для переносной лампы, переключатель поворота, лампочка контрольная поворотов и кнопка звукового сигнала. По бокам двигателя размещены две фары (встречные и габаритные фары) и лампы поворота. На задних брызговиках сгруппированные задние фонари( габаритные фонари ) и лампы поворота.

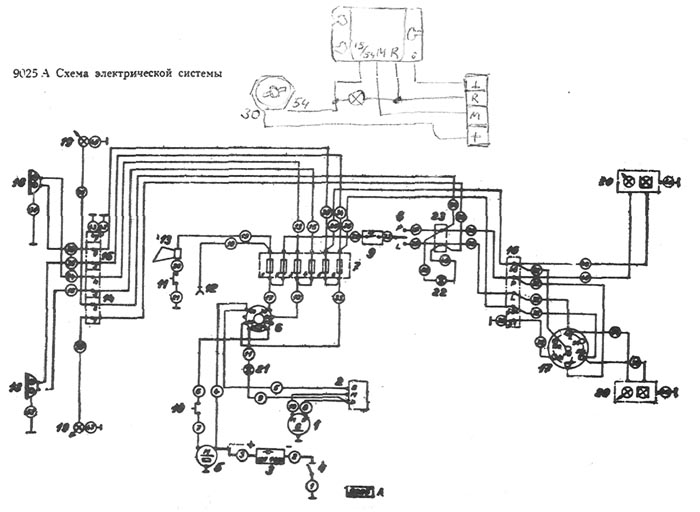

1.Генератор 12В,150 Вт 12.Разетка.

2.Реле регулятор 12В, 150 Вт. 13.Звуковой сигнал.

3.Аккуммулятор 6 Н 50 14.Четырёхконтактная клеммна колодка.

4.Выключатель массы. 15.Трёхполюсная клеммная колодка.

5.Стартёр 12 в,1.8 кВт. 16.Пятиполюсная клеммная колодка.

6.Ключ зажигания. 17.Розетка прицепа.

7.Блок предохранителей. 18.Фара дальнего и ближнего света.

8.Переключатель поворотов. 19.Передний фонарь поворотов.

9.Колодка поворотных фонарей. 20.Задний фонарь поворотов.

10.Кнопка стартёра. 21.Контрольная лампа зарядки.

11.Кнопка звукового сигнала. 22.Контрольная лампа поворотов.

23.Двухполюсная клеммная колодка.

Генератор-- производит электрический ток для зарядки батарей. На двигателе он закреплён к передней крышке, с возможностью изменять натяжение ремней. Приводится он общим ремнём с вентилятором.

Стартёр.- с электромагнитным включением шестерни, через фланец закреплён на задней части картера двигателя. Управление стартером производиться кнопкой.

Реле-регулятор – поддерживает постоянное напряжение электрического тока при изменении оборотов генератора. Место установки реле-регулятора должно быть защищено от воздействия неблагоприятной погоды.

Аккумуляторная батарея – источник электрического тока для электрического стартёра двигателя или как резерв для электрических приборов, когда генератор не работает.

Передний капот -- закрывает двигатель. В случае необходимости ( при заводе в ручную и т. д.) можно его откинуть назад. Задний капот закрывает аккумулятор и панель. В нём отверстие для рычагов управления.

Грязевые щиты (крылья ).Передние и задние грязевые щиты переставляются в зависимости от ширины колёсной колеи.

Ящики для инструмента -- находятся под сиденьем тракториста, на заднем мосту.

На правой стороне под рулевым колесом находится рычаг ручной регулировки газа и рычаг управления распределителем.

В результате перемещения рычага распределителя по направлению от себя рама подвесаопускается, при возращении рычага на себя - подвес поднимается.

На левом боку коробки передач находится тяга подбора зависимости.

В нейтральном положении она застопорена собачкой. При перемещении на себя включается ходовая зависимость ведущего вал, при перемещении вперед-моторная зависимость ( нужно расцепить собачку и при этом проверить, не включен-ли привод задних колес. Если же включен, нужно выключить. При несоблюдении данного правила может поломаться передняя коробка передач ).

Через отверстие в заднем капоте проходят рычаги переключения передач, левый рычаг для переключения скоростей, правый для подбора направления езды. На правом боку заднего капота находится ручной тормоз. Под ручным тормозом рычаг блокировки дифференциала. В верхнем положении блокировка выключена. Путём нажатия ногой на рычаг он входит в зацепление, при опускании рычага автоматически отключается.

Правила введения нового мини-трактора в эксплуатацию, а также после

капитального ремонта.

1.Аккумуляторную батарею поставляемую в сухом состоянии, нужно перед пуском в эксплуатацию вынуть из трактора и зарядить в специальной мастерской.

2.Топливный бак заправить дизельным топливом, предназначенным для соответствующего периода года при этом нужно соблюдать чистоту.

3.Смазочным маслом САЕ 30 летом и маслом САЕ 20 зимой заправлять переднюю крышку двигателя так, чтобы уровень масла доходил до верхней крышки маслоизмерителя. Воздушный фильтр нужно наполнить тем же моторным маслом до риски.

4.Проверить состояние натяжения клиновых ремней привода охлаждающего вентилятора и гидравлического насоса. Ремни под нажимом пальцем должны прогибаться примерно на 15 мм..(рис12)

5.Проверить количество масла в коробке передач и порталах (рис. 27 и 28) а также в баке гидравлической системы. В случае необходимости масло дополнить

6. Убедиться в правильности работы тормозов.

7.Выжимной подшипник сцепления смазать несколькими каплями масла через маслёнку под топливным баком (рис.29).

8. Обезвоздушнить топливную систему. Процесс обезвоздушивания производится так: ослабить винтовое соединение на топливном фильтре постепенно (Как показано стрелкой на рис.34) и так оставить вытекание топлива до тех пор, пока не будет без воздушных пузырей, потом винтовое соединение тщательно подтянуть.
