Последовательность построения чертежа прямой юбки
1 Этап
Рис.1
Построить прямой угол в т. Т Отложить до линии бедер расстояние: ТБ = Дтс : 2 = 17,5 Длина юбки: ТН Ди = 50 см. Через (.) Б и Н провести горизонтальные линии бедер и низа юбки.2 Этап

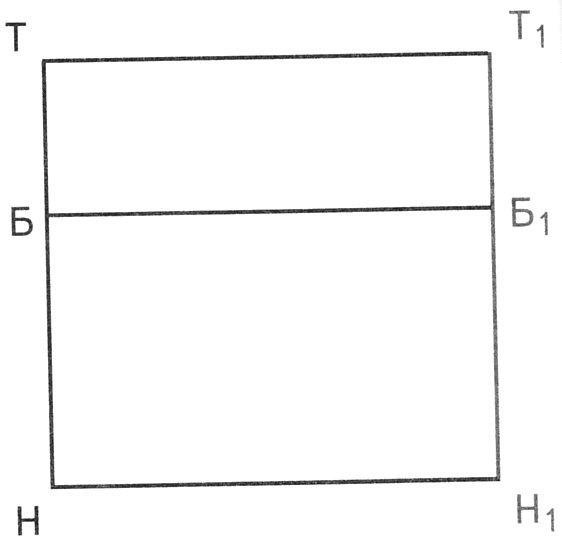

2. Ширина юбки.
ББ1 = Сб +П б (3 см) = 43 + 3 = 46 см.
Провести через (.) Б1 вертикальную линию до линии Т – поставить (.) Т1
Вертикальную линию до линии Н – поставить (.) Н1
3. Этап

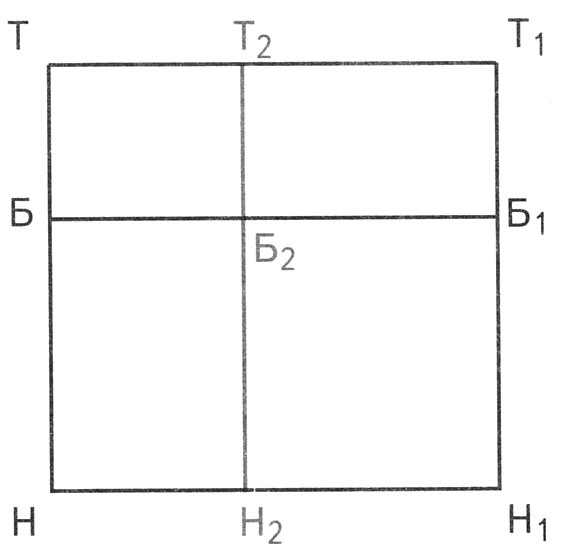

3. Ширина заднего полотна.
ББ2 = Сб : 2 = 43 : 2= 21,5
Провести: вертикальную линию от (.) Б2 до линии талии, (.) Т2
Вертикальную линию от (.) Б2 до линии низа (.) Н2
Этап.

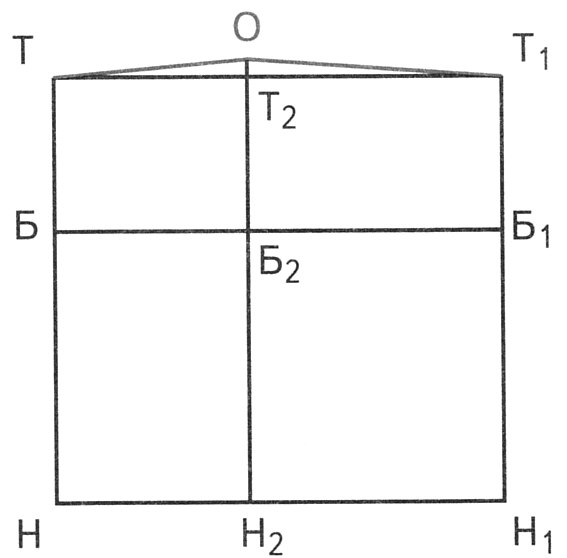

Новое положение линии талии.
Н2О = Н2Т2 + 1 см = 50 + 1 = 51 см
Начертить новое положение линии талии.
Этап
Рассчитываем сумму вытачек:
А) S = (Сб + Пб) – ( Ст + Пт) = (43 + 3) – ( 33 + 1) = 12
Б) Боковая вытачка: Т3Т4 = S : 2 = 12 : 2 = 6 см. отложить и от (.) О по 3 см (симметрично).
В) Конец вытачки: Б2 Б3 = 1 см.
Г) Соединить (.) Т3, Т4, Б5 – прямой линией.

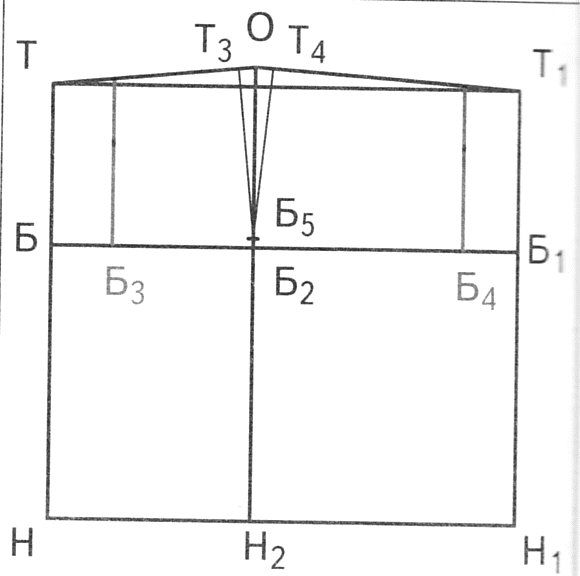

Этап. Осевые линии вытачек на переднем и заднем полотнах.
А) ББ3 = ББ4 = 0,2 Х Сб = 0,2 х 43 = 8,6 см
Б) Провести от Б3 и Б4 осевые линии до линии талии (ТТ1)

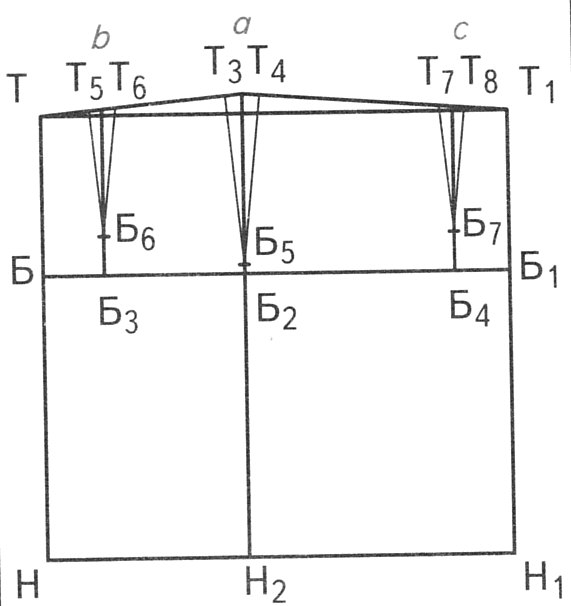

7 Этап Расчет величины задней и передней вытачки.
Т5Т6= S : 3 = 12 : 3 = 4 см Отложить влево и вправо от осевой линии по 2 см.
Т7т8 = S : 6 = 2 см Отложить влево и вправо от осевой лини по 1 см
Конец задней вытачки: Б3Б6 = 2 см.
Конец передней вытачки = Б4Б7 = 4 см.
8 Этап Величина подъема осевых линий вытачки
Осевые линии вытачек: точки – а, б,с
Боковая: Т3Т4 : 8 = 6 : 8 = 0,75см Отложить величину подъема от линии талии.
Задняя: Т5Т6 : 8 = 4 : 8 = 0, 5см Отложить от линии талии величину подъема.
Передняя: Т7Т8 : 8 = 2 : 8 = 0,25 см. Отложить от линии талии величину подъема.
9 Этап. Оформить линию талии плавными кривыми линиями, проходящими через точки раствора вытачек и подъема осевых линий. В точках Т и Т1 должен быть прямой угол.
10 Этап. Оформить стороны вытачек плавнями кривыми линиями с прогибом 0,2 – 0,5 см. Обвести контур чертежа сплошной основной линией.
