Детский игровой комплекс (6,85х3,83х2,56) Основные технические данные и характеристики

Место выполнения работ	Наименование детского оборудования	Количество, шт.	Цена контракта, руб.
г. Тверь, Мигаловская наб., д.4/5	детский игровой комплекс	3	419947,00
песочница	1
качели	1
качалка на пружинке	1
карусель	1

Детский игровой комплекс (6,85х3,83х2,56)

Предназначен для детей и подростков от 3 до 16 лет и выполняет следующие функции: создает условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размеры площадки в плане: 3,83*6,85м

Максимальная  высота от уровня земли до отметки купола башни : 2,56м

Высота от уровня земли до отметки  площадок и мостиков: 0,6; 0,9 м

КОМПЛЕКТНОСТЬ

№	НАИМЕНОВАНИЕ	КОЛ-ВО, Шт.	ПРИМЕЧАНИЕ
1	Столбы	18
2	Полы с прогонами в сборе	3
3	Подпятник оцинкованный	14
4	Купола
Фронтоны	4
Скаты	4
5	Фанерные ограждения	5
6	Перекладины	3	L=600мм.
7	Радиальный мост	1	L=1.5м. В=0.7м.
8	Перила радиального моста	2	L=1.5м.
9	Волнообразный мост	1	L=1.5м. В=0.7м.
10	Перила волнообразного моста	2	L=1.5м.
11	Горка-скат	1	H=0.6м.
12	Горка-скат	1	H=0.9м.
-фанерные накладки горок	4
13	Тетива лестницы	1	H=0.6м.
14	Тетива лестницы	1	H=0.9м.
15	Перила лестницы	2	H=0.6м.
16	Перила лестницы	2	H=0.9 м.
17	Фанерные накладки лестниц	10
18	Опорные оцинкованные ноги лестниц	4
19	Крепёж	1

Столбы – выполнены из клееного соснового бруса, высушенного до мебельной влажности, окрашенного тремя слоями двухкомпонентной финской краской. Сверху столбы закрыты пластиковыми крышками для защиты от атмосферных осадков.

Горка - скат выполнен из нержавеющей стали на металлическом каркасе, бортики и стойки ограничителя – из березовой водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной  финской краской.

Боковые поверхности, крыша – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской.

Пол – сосновая древесина, высушенная до мебельной влажности, окрашенная тремя слоями двухкомпонентной финской краской.

Перекладины, поручни – выполнены из стали с плавными радиусами и тщательной  обработкой швов.  Элементы покрашены двумя слоями порошковыми красками.

Крепеж всех элементов и подпятники столбов – выполнены из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

Детский игровой комплекс (6,5х5,35х3,41) для детей и подростков от 7 до 12 лет

Функции: Создает условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размеры площадки в плане: 5,35*6,50м

Максимальная  высота от уровня земли до отметки купола башни: 3,41м

Высота от уровня земли до отметки площадок и мостиков: 1,5 м

КОМПЛЕКТНОСТЬ

№	НАИМЕНОВАНИЕ	КОЛ-ВО, Шт.	ПРИМЕЧАНИЕ
1	Столбы	14
2	Полы с прогонами в сборе	3
3	Подпятник оцинкованный	12
4	Купол металлический арочный	3
5	Экран фанерный	3
6	Фанерные накладки спирали	2
7	Перекладины	2	L=800мм.
8	Поручни	4
9	Спираль наклонная (6 колец)	1	H=1.5м. В=0.9м.
01	Ноги к спирали наклонной	2
11	Шест-спираль	1	L=2.9м. В=0.9м.
12	Шест без спирали	1	L=2.9м. В=0.9м.
13	Горка-скат	1	H=1.5м.
14	Перекладины для крепления «ушей» горки к столбам	2
15	Тетива лестницы	1	H=1.5м.
16	Перила лестницы	4
17	Опорные ноги лестницы	2
18	Радиальный мост	1	L=1.9м. В=0.9м.
19	Перила радиального моста	2	L=1.9м.
20	Страховочный мост	1	L=1.9м. В=0.9м.
21	Подвесной мост	1	L=1.9м.
22	Крепёж	1

Столбы – выполнены из клееного соснового бруса, высушенного до мебельной влажности, окрашенного тремя слоями двухкомпонентной финской краской. Сверху столбы закрыты пластиковыми крышками для защиты от атмосферных осадков.

Горка - скат выполнен из нержавеющей стали на металлическом каркасе, бортики и стойки ограничителя – из березовой водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной  финской краской.

Боковые поверхности, декоративные элементы – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской.

Пол – сосновая древесина, высушенная до мебельной влажности, окрашенная тремя слоями двухкомпонентной финской краской.

Перекладины, поручни, шест-спираль – выполнены из стали с плавными радиусами и тщательной  обработкой швов.  Элементы покрашены двумя слоями порошковыми красками.

Крепеж всех элементов и подпятники столбов – выполнены из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

Песочница (3,58х1,91х2,21) для детей от 3 до 6 лет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размеры в плане: 1910*3580 мм.

Максимальная высота песочницы: 2100мм.

КОМПЛЕКТНОСТЬ

№	НАИМЕНОВАНИЕ	КОЛ-ВО, Шт.	ПРИМЕЧАНИЕ
1	Столб	10
2	Доска  бортовая	6
3	Фанерные сиденья  бортов	2
4	Фанерные элементы носовой части	3
5	Фанерные элементы кормовой части	11
6	Штурвал	2
7	Подпятник стандартный	1
8	Подпятник короткий от песочницы	7
9	Крепёж	1

Столбы – выполнены из клееного соснового бруса, высушенного до мебельной влажности, окрашенного тремя слоями двухкомпонентной финской краской. Сверху столбы закрыты пластиковыми крышками для защиты от атмосферных осадков.

Декоративные элементы – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской

Боковые поверхности - выполнены из березовой водостойкой фанеры, отшлифованной по кромке и сосновой древесины, высушенной до мебельной влажности. Все элементы окрашены тремя слоями двухкомпонентной финской краской.

Крепеж всех элементов и подпятники столбов – выполнены из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

Качели на металлических стойках большие (1,28х4,65х2,2)

Предназначены для качания детей от3 до 12 лет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размеры в плане: 3600*1600мм.

Высота стоек: 2100 мм.

Высота от уровня земли до сидения: 450мм.

КОМПЛЕКТНОСТЬ

№	Наименование	Кол-во, Шт.	Примечание
1	Перекладина	1
2	Подвеска	2	L цепи=1.4м.
3	Боковые  металлические  стойки	4	Lстойки=2.8м.
4	Крепеж	1
5	Арматура	8

Металлические стойки, перекладина, цепи - выполнены из стали с плавными радиусами и тщательной  обработкой швов.  Элементы покрашены двумя слоями порошковыми красками.

Сидение – выполнено из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской

Крепеж всех элементов – выполнен из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

Качалка на пружине с каркасом в форме вертолета (1,45х0,8х1,2)

Предназначена для развития координации движения в пространстве у детей от 3 до 8 лет

Сидение и его спинка, декоративные элементы – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской

Поручни, опора для ног – выполнены из стали с плавными радиусами и тщательной обработкой швов. Элементы покрашены двумя слоями порошковых красок.

Пружина – выполнена из высокопрочной оцинкованной стали, в местах крепления помещена в металлический стакан, который делает ее более надежной и безопасной в эксплуатации.

Крепеж всех элементов – выполнен из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размер в плане: 800*1450мм.

Высота от уровня земли до сидения: 360мм.

КОМПЛЕКТНОСТЬ

Пружина-рессора – 1 шт.

Каркас качалки – 1 шт.

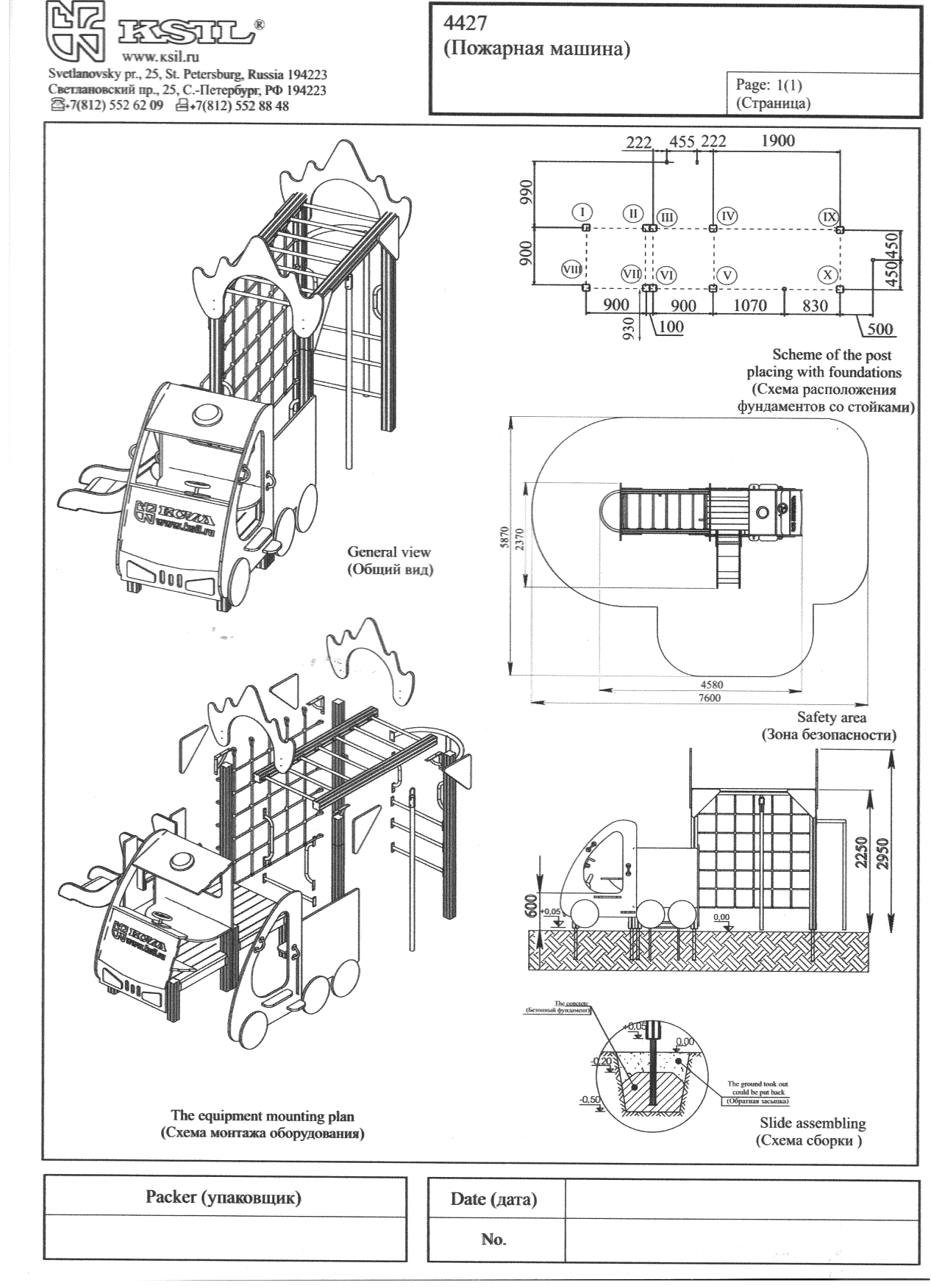

Детский игровой комплекс (4,6х2,4х2,6) (4427) для детей от 3 до 6 лет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Размеры площадки в плане: 5075*2950 мм

Максимальная высота от уровня земли: 2500 мм

Высота от уровня земли до отметки площадки: 600 мм

КОМПЛЕКТНОСТЬ

№	НАИМЕНОВАНИЕ	КОЛ-ВО, Шт.	ПРИМЕЧАНИЕ
1	Столбы	12
2	Подпятник оцинкованный	10
3	Полы в сборе с прогонами	2
4	Фанерные элементы
-панель с рулём	1
-панель с педалью и рычагом передач	1
-квадратик с отверстием	2
-сиденье	1
-ребро жёсткости под сиденьем	1
-ступенька	5
-дверца кабины	2
-радиаторная решётка с фарами	1
-борта кузова	2
-задняя стенка кабины	1
-колесо	2
-колёса на деревянных брусках	2 к-та	(4 колеса 2 бруска)
-крыша кабины	1
-капот	1
5	Горка-скат	1	Н=0.6м.
6	Поручень металлический стандартный	4
7	Поручень металлический малый	4
8	Шест без спирали	1	Н=2.5м. В=0.9м.
9	Канат	1	L=2.5м.
-кронштейн для каната	1
-закладная пластина каната	1
10	Фанерные волнообразные арки	2
11	Фанерные накладки рукохода	4
12	Перекладина	12	L=0.8м.
13	Сетка полипропиленовая	1	В=1.8м. Н=1.8м.
14	Уголок металлический	4
15	Крепёж	1

Столбы – выполнены из клееного соснового бруса, высушенного до мебельной влажности, окрашенного тремя слоями двухкомпонентной финской краской. Сверху столбы закрыты пластиковыми крышками для защиты от атмосферных осадков.

Крыша, сидения, декоративные элементы – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской Горка - скат выполнен из нержавеющей стали на металлическом каркасе, бортики и стойки ограничителя – из березовой водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной  финской краской.

Пол – сосновая древесина, высушенная до мебельной влажности, окрашенная тремя слоями двухкомпонентной финской краской.

Канат – выполнен из хлопкового волокна, предназначенного для спортивных снарядов.

Перекладины, поручни – выполнены из стали с плавными радиусами и тщательной  обработкой швов.  Элементы покрашены двумя слоями порошковыми красками.

Крепеж всех элементов и подпятники столбов – выполнены из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.

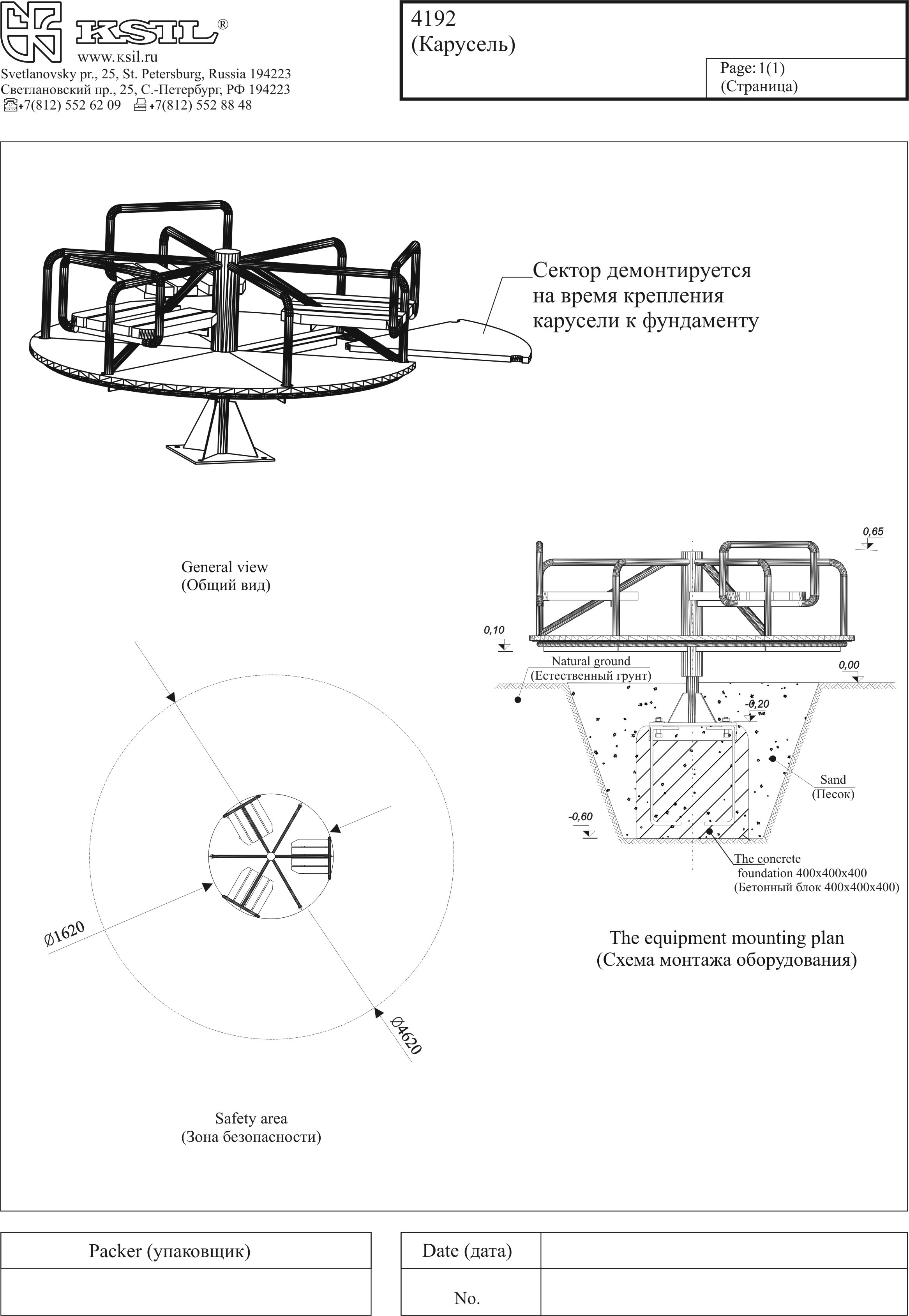

КАРУСЕЛЬ (ш4,6х0,45) для детей от 5 до 10 лет.

Размеры в плане: 1620*1620 мм.

Максимальная высота от уровня земли до вращающейся платформы: 100мм.

Вращающаяся  платформа: 1620мм.

КОМПЛЕКТНОСТЬ

Вал с подпятником, подшипниками и корпусом - 1комп.

Вращающаяся платформа (с сиденьями) - 1шт.

Металлическая конструкция - выполнена из стали с плавными радиусами и тщательной  обработкой швов.  Элементы покрашены двумя слоями порошковыми красками.

Сидение, пол – выполнены из березовой  водостойкой фанеры, отшлифованной по кромке и окрашенной тремя слоями двухкомпонентной финской краской

Крепеж всех элементов – выполнен из стали, оцинкованной электрическим способом. Весь металлический крепеж закрывается пластиковыми заглушками.
