Контрольное задание 1 (стр. 5 )

. (6.32)

2. Напряжение коллектор-эмиттер в рабочей точке выбирается из условия равенства максимальных значений амплитуд положительной и отрицательной полуволн выходного напряжения , которое можно переписать в виде

. (6.33)

Поскольку

, (6.34)

то

(6.35)

и . (6.36)

3. Ток коллектора определяется по (6.34), а ток базы — с использованием (6.4).

4. Ток делителя обычно рекомендуется выбирать во много раз больше тока базы, чтобы изменения последнего в процессе работы усилителя не влияли на напряжение :

.

5. Сопротивления резисторов, задающих точку покоя БТ, вычисляются по выражениям:

, (6.37)

, (6.38)

(6.39)

где для напряжения база-эмиттер в рабочей точке можно выбрать значение .

6. Расчет емкостей конденсаторов выполняется согласно выражениям

; (6.40)

(6.41)

(6.42)

где — нижняя граничная частота полосы пропускания;

— входное сопротивление усилителя.

2.2 Порядок выполнения задания

1. Выполнить инженерный расчет усилительного каскада на БТ с ОЭ и эмиттерной стабилизацией рабочей точки (см. рис. 6.5). Исходные данные для расчета приведены в табл. 6.1. Параметры транзисторов приведены в прил. 2, а их семейства ВАХ в прил. 3. При расчете принять диапазон рабочих температур от до ; нижнюю граничную частоту полосы пропускания .

Таблица 6.1

2.3 Исходные данные для расчета

№ варианта	Тип БТ	, кОм	, мВ	S	, В
01	КТ315Г	2,5	10	0,1	9

По заданному сопротивлению нагрузки с использованием

соотношения (6.16) выбрать сопротивление резистора .

1.2. Пользуясь выражениями (6.32), (6.34), (6.36), (6.4), определить рабочую точку БТ.

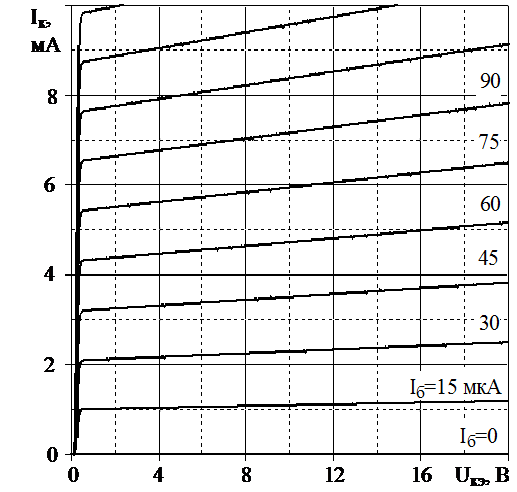

1.3. На семействе выходных ВАХ БТ отметить положение рабочей точки и построить нагрузочную прямую по постоянному и переменному току; определить максимальную амплитуду напряжения неискаженного выходного сигнала.

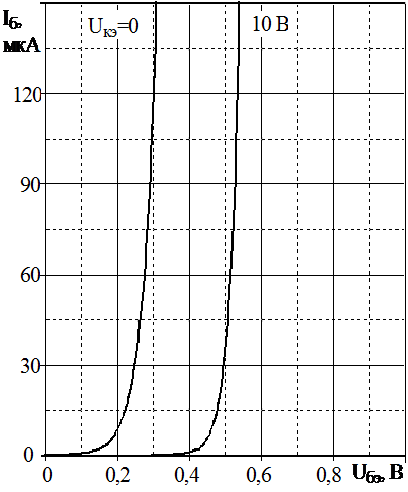

1.4. По семейству входных ВАХ БТ в рабочей точке определить значение параметра .

1.5. Пользуясь выражениями (6.37)–(6.42), рассчитать элементы принципиальной схемы усилителя.

1.6. Пользуясь выражениями (6.11) и (6.14), рассчитать коэффициенты усиления по напряжению и мощности и определить амплитуду напряжения и мощность выходного сигнала по заданной амплитуде напряжения входного сигнала.

1.7. Свести результаты расчета в таблицу.

Письменно ответить на следующие контрольные вопросы:

1. Назовите основные требования к цепям питания БТ в различных схемах включения.

2. Поясните недостатки схем смещения фиксированным током и фиксированным напряжением базы.

3. Как правильно выбрать положение рабочей точки на входных и выходных характеристиках транзистора?

4. Опишите порядок построения нагрузочной прямой по постоянному и переменному току.

5. Объясните принцип действия эмиттерной и коллекторной стабилизации режима покоя усилителя.

6. Поясните порядок расчета элементов схем температурной стабилизации усилителей.

7. От выбора каких параметров транзистора и элементов схемы зависит величина амплитудных значений токов и напряжений в нагрузке.

8. Как изменяются параметры усилителей при неправильном выборе положения рабочей точки?

9. Какие из параметров биполярных транзисторов наиболее сильно зависят от температуры?

10. Какими параметрами ограничена область дозволенных режимов работы биполярных транзисторов.

11. Назовите основные причины нестабильности параметров транзисторных усилителей.

12. Как влияет изменение температуры на ВАХ БТ и положение рабочей точки в схеме с фиксированным током базы?

13. Каким уравнением описывается нагрузочная прямая по постоянному току?

14. Какие функции выполняют разделительные конденсаторы?

15. Из каких соображений выбирается сопротивление нагрузки?

16. Что такое рабочая точка активного элемента?

Приложение 2

Параметры биполярных транзисторов

Тип БТ	Струк- тура	…	/ на f, МГц				В	, мА	, мВт
КТ315Г	n-p-n	50…350	2,5/100	7	20	1	35	100	150
