«Создание линий в конструкции изделия, назначение»
Добрый день, друзья мастерской портнихи! Сегодня мы с Вами будем заниматься построением выкройки основы платья! Чертеж на первый взгляд выглядит сложным, но это только на первый взгляд. Следуйте за моим описанием построения, и шаг за шагом мы его осилим!
А для облегчения вашей задачи, предлагаю вам скачать таблицу - калькулятор расчета. Скачайте ее, введите свои мерки и прибавки, расчет произведется автоматически. Вам останется только чертить чертеж по готовому расчету.
Для построения выкройки основы необходимы мерки и прибавки.
Мерки (см):
Сш = 17,5
Сг1 = 42
Сг2 = 46
Сг3 = 44
Ст = 36
Сб = 48
Шг = 14
Дтс = 40
Дтп = 43
Вг =26
Цг = 8,5
Впк = 43
Шс = 17,5
Шп = 12,5
Др = 55
Оп = 27
Впрз = 20
Ди = 80
Прибавки (см):
Пг = 5
Пшс = 1
Пшп = 0,5
Ппр = 3,5
Пт = 2
Пб = 1,5
Пшгор = 0,5
Пдтс = 0,5
Пспр = 1,5
Поп = 3
Прибавка по линии груди распределяется между участками спинки, полочки и проймы:
Пг = Пшс + Пшп + Ппр.
Для изделий прилегающего силуэта:
Пшс = 0,2Пг
Пшп= 0,1Пг
Ппр = 0,7Пг
Для изделий полуприлегающего силуэта:
Пшс = 0,25Пг
Пшп = 0,15Пг
Ппр = 0,6Пг

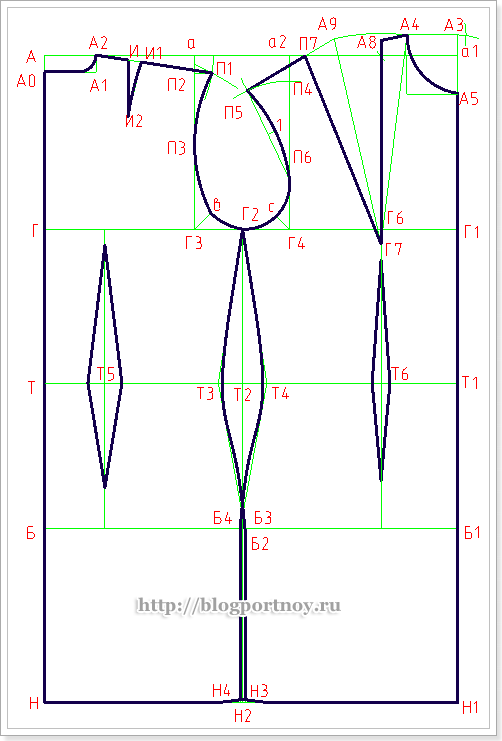

Начнем строить чертеж, как обычно, с построения прямого угла с вершиной в точке А. Вниз проведем вертикальную линию, которая будет служить серединой спинки(задней половинки платья), вправо – горизонтальную линию, которая будет служить основанием вершины горловины спинки.
1. От точки А вправо по горизонтали откладываем отрезок Аа1, равный ширине изделия по линии груди с прибавкой. Аа1 = Сг3 + Пг. Аа1 = 44 + 5 = 49. Из точки а1 вниз проведем вертикальную линию, которая будет являться линией середины полочки(передней половинки платья).
2. От точки А вниз отметим расстояние АГ. АГ = Впрз + Пспр = 20 +1,5 = 21,5. Через точку Г проведем горизонталь вправо и на пересечении с линией середины полочки поставим точку Г1
3. От точки А вправо по линии Аа1 отложим ширину спинки Аа, равную сумме Шс и Пшс. Аа = 17,5 + 1 = 18,5.
4. Ширину полочки откладываем от точки а1 влево и поставим точку а2. а1а2 = Шг + (Сг2 – Сг1) + Пшп = 14 + (46-42) + 0,5 = 18,5. Из точек а и а2 опустим перпендикуляры на линию груди и поставим точки Г3Г4.
5. Ширина проймы аа2 (или Г3Г4) у нас получилась в результате построения. Существует таблица ориентировочной ширины проймы на типовые фигуры. 6. Далее от точки А вниз по вертикали откладываем отрезок, определяющий уровень линии талии. АТ = Дтс + Пдтс = 40 + 0,5 = 40,5. Из точки Т вправо проведем горизонталь и на пересечении с линией а1Г1 поставим точку Т1.
7. Расстояние от линии талии до линии бедер ТБ = 0,5Дтс – 2см = 0,5 Ч 40 – 2 = 18. Линия бедер ББ1 по горизонтали.
8. От точки А вниз откладываем длину изделия. АН = Ди = 80. Из точки Н вправо проводим горизонталь НН1. Сетка чертежа построена приступим к построению спинки.
Построение спинки
9. Вправо от точки А отложим ширину горловины спинки — АА2. АА2 = Сш/3 + Пшгор = 17,5 /3 + 0,5 = 6,3.
10. От точки А2 вниз опустим перпендикуляр, равный высоте ростка.
А2А1 = АА2/3 = 6,3/3 = 2,1. Соединим точку А1 с серединой спинки и поставим точку А0. Оформим линию горловины спинки, соединив точки А0А2 плавной линией.
11. Положение конечной плечевой точки П1 находим с помощью пересечения двух дуг: первой дуги из точки А2 радиусом, равным ширине плеча Шп + раствор вытачки и второй дуги радиусом, равным мерке высота плеча косая Впк + прибавка Пдтс. А2П1 = Шп + раствор вытачки = 12,5 + 2 = 14,5. ТП1 = Впк + Пдтс = 43 + 0,5 = 43,5.
12. Величина раствора вытачки ИИ1 зависит от осанки фигуры и от структуры ткани:
13. Расположение вытачки А2И на плечевом шве, также определяется в зависимости от осанки фигуры человека. Если фигура сутулая, то вытачку располагают ближе к середине плечевого среза. Длина вытачки должна быть не менее 6 см.
14. Для оформления линии проймы спинки находим вспомогательные точки П3, в, Г2. Из точки П1 на линию аГ3 восстанавливаем перпендикуляр и получившуюся точку пересечения обозначаем точкой П2. Измеряем на чертеже отрезок Г3П2. Теперь от точки Г3 вверх откладываем величину, равную 1/3 расстояния Г3П2 плюс 2 см. Г3П3 = Г3П2 / 3 + 2 см.
15. Далее из точки Г3 проводим биссектрису, на которой откладываем отрезок Г3в. Г3в = 0,2 Г3Г4 + 0,5 см = 0,2 Ч 12 + 0,5 = 2,9.
16. Точка Г2 является серединой проймы, значит Г3Г2 = 0,5 Ч 12 = 6 см. Соединяем точки П1,П3,в, Г2 плавной линией – это пройма спинки.
- Наша спинка построена, как Вы справляетесь?
- Приступаем к построению передней половинки платья
Передняя половинка платья
17. На линии груди от точки Г1 влево отметим отрезок Г1Г6, который можно определить двумя способами: Г1Г6 = 0,5 Г1Г4 или Г1Г6 = мерка Цг + (0,5-1 см) = 8,5 + 1 = 9,5. Через полученную точку Г6 и вниз проводим вертикаль. Ее пересечение с линией талии отмечаем точкой Т6.
18. Положение вершины горловины определяем относительно линии талии. От точки Т1 вверх откладываем отрезок Т1А3 = мерка Дтп + прибавка Пдтс. Т1А3 = 43 + 0,5 = 43,5.
19. Ширину горловины полочки, равную ширине горловины спинки откладываем от точки А3 влево. А3А4 = АА2 = 6,3.
20. Глубину горловины откладываем от точки А3 вниз и ставим точку А5. А3А5 = А3А4 + 1 см = 6,3 + 1 = 7,3. Теперь оформим линию горловины полочки: из точек А4 и А5, радиусом, равным А3А5(глубине горловины), проведем две дуги в сторону точки А3 и из точки их пересечения этим же радиусом, проведем линию горловины от точки А4 до точки А5.
21. Построим нагрудную вытачку. Для этого из точки А4 на линию Т6Г6 , радиусом А4Г7, равным мерке Вг, делаем засечку. А4Г7 = Вг = 26.
22. Далее из точки Г7, как из центра, тем же радиусом = Вг, через точку А4 влево проведем дугу. И на эту дугу из точки А4 отложим отрезок А4А9, равный раствору нашей вытачки. А4А9 = 2(Сг2 — Сг1) + 1 см = 2(46 – 42) + 1 = 9.
23. Для определения вершины проймы полочки от точки Г4 вверх по линии Г4а2 отложим отрезок Г4П4 = Г3П2 – 1 см. Величину Г3П2 измеряем линейкой на чертеже.
24. Вспомогательную точку П6 находим разделив отрезок Г4П4 на 3. Г4П6 = Г4П4/3.
25. От точки П6, через точку П4 проведем дугу влево. П6П5 = П6П4.
26. От точки А9 на этой дуге делаем засечку, радиусом равным ширине плеча Шп, при этом получим точку пересечения двух дуг П5. П5 является конечной плечевой точкой. Точки А9 и П5 соединяем прямой линией – это у нас плечевой срез полочки.
27. Положение вытачки на плечевом срезе полочки равно положению вытачки на спинке. Значит, отрезок А9П7 равен отрезку А2И на спинке. А9П7 = А2И = 4 см. Теперь от точки А4 влево делаем засечку радиусом, равным А9П7 = 4 см. А из точки Г7 делаем засечку вправо, радиусом = Г7П7. Точку пересечения этих двух засечек назовем А8. Соединяем точку А8 с точкой Г7 прямой линией и точку П7 с точкой Г7 тоже прямой линией. Это две стороны нагрудной вытачки.
28. Из точки Г4 проведем биссектрису Г4с = 0,2 Шпр. Г4с = 0,2Г4Г3 = 0,2 Ч 12= 2,4. Для оформления красивой линии проймы полочки точки П6 и П5 соединяем и из середины этого отрезка восстанавливаем перпендикуляр равный 1 см. Через точки П5, 1, П6, с, Г2 проведем плавную линию проймы. Из точки Г2 вниз проведем вертикальную линию и на ее пересечении с линией талии поставим точку Т2, с линией бедер – точку Б2, с линией низа – точку Н2.
29. Сумма растворов вытачек на линии талии равна разности между шириной изделия(в готовом виде) по линии груди и по линии талии. Эту разность и будем забирать в вытачки. ∑В(сумма вытачек) = (Сг3 + Пг) – (Ст + Пт) = (44 + 5) – (36 + 2) = 11.
30. Найдем положение бокового среза по линии талии. Для этого от точки Т2 влево и вправо отложим расстояния Т2Т3 = Т2Т4 = ј∑В = ј Ч 11 = 2,8.
31. Для того, чтобы узнать положение боковых срезов спинки и полочки подставим свои мерки и прибавки вот в такую формулу: ((Сг3+Пг)-(Сб+Пб))/2. Если Ваш результат будет положительным, значит отрезок Б2Б3 откладываем влево, а отрезок Б2Б4 откладываем вправо. Если же Ваш результат будет отрицательным, например -0,3 как в моем примере, значит отрезок Б2Б3 откладываем вправо, а отрезок Б2Б4 влево. Если Ваш результат будет равен нулю, значит точки Б3 и Б4 совпадут с точкой Б2. Просто у всех разные фигуры: у кого-то большая грудь и узкие бедра, у кого-то наоборот, а у кого-то как у модели «90-60-90».
32. Если Ваше платье будет заужено книзу, то ширина спинки и полочки по линии низа будет равна ширине по линии бедер. НН3 = ББ3 и Н1Н4 = Б1Б4. Если изделие не заужено, то в зависимости от модели и длины НН3 = ББ3 + (1 – 6 см) и Н1Н4 = Б1Б4 = (1 – 6 см). Теперь можно оформить линии боковых срезов: спинки через точки Г2,Т3,Б3,Н3 и полочки через точки Г2Т4Б4Н4 красивыми плавными линиями.
33. Положение вытачки на линии талии спинки находим, отступив от точки Т вправо расстояние ТТ5 = 0,4Аа = 0,4 Ч 18,5 = 7,4. Из точки Т5 вверх и вниз проведем горизонтальную линию до пересечения с линией груди и линией бедер.
34. От точки Т5 влево и вправо отложим 1/3 суммы растворов вытачек. 1/3 ∑В = 1/3 Ч 11 = 3,7. Значит, от точки Т5 влево и вправо откладываем по 1,8 см. Верхний конец вытачки располагаем ниже линии груди на 2 – 3 см, а нижний конец – выше линии бедер на 5 см.
35. Раствор вытачки на линии талии полочки равен 1/6 суммы растворов вытачек. 1/6 ∑В = 1/6 Ч 11 = 1,8. От точки Т6 влево и вправо откладываем по 0,9 см. Верхний конец вытачки так же располагаем ниже линии груди на 2 – 3 см, а нижний конец – выше линии бедер на 5 см.
Оформляем вытачки плавными, красивыми линиями.
Вот так шаг за шагом мы с Вами построили выкройку основу платья. Это базовая выкройка, с помощью которой можно сконструировать различные фасоны не только платья, но и сарафана, блузки, жакета.
Желаю успехов! Если у Вас есть вопросы, пожелания или замечания пишите
