Инструкция пользователя CMS

Инструкция пользователя CMS

Оглавление

Глава 1 Справка        2

Глава 2 Инструкция по установке        3

Глава 3 Основные функции        6

Глава 4 Экран        8

Глава 5 Система        10

Глава 6 Уч. записи        22

Глава 7 Журнал событий        24

Глава 8 Запись        25

Глава 9 Дополнительно        28

Приложение A Аббревиатуры        34

Приложение B Основные параметры        34

Глава 1 Справка

1.1 Общая информация

  Эта программа содержит множество функций и распределенную архитектуру с интегрированными окнами, учетными записями, различными языками, двухсторонней связью, электронной картой, центром тревог, возможно, использовать с несколькими DVR  или с одним.

  Эта инструкция только для подключения к DVR, описание возможностей программы, для специальных функций подключаемого оборудования, пожалуйста, обратитесь к  описанию этих систем.

1.2 Функции

1.2.1 Пользовательский и управленческий учет.

Поддерживает N уровень организации, пользовательские и управленческие настройки.

1.2.2  Данные системных служб.

  Все получаемые данные поддерживают data interface technology, также программа поддерживает базы данных такие как: SQL, MYSQL, и XML.

1.2.3 Поддержка добавки и редактирования устройств из EXCEL.

Программа поддерживает добавку устройств из списка EXCEL, что удобно для добавки большого количества устройств и их обслуживания.

1.2.4  “Умный” видео протокол передачи.

  Протокол разработан специально для максимального использования сетевого адаптера, если в сети действуют ограничения, то при его снижении, система подстроиться под него.

1.2.5 Расширенная архитектура.

Поддерживает мульти-серверно координированную работу, “умная” сбалансированная загрузка сети, гибкая добавка серверов и расширения системы. Эффективное использование.

1.2.6 Качественный видео просмотр.

В процессе режима просмотра в реальном времени, система поддерживает тревоги, запись, воспроизведения, и контроля состояния каждого записываемого канала.

1.2.7  Динамически регулируемый буфер декодирования.

Динамически распределяемая частота, при подключении, когда необходимо разделить ее между подключенными пользователями.

1.2.8 Поддержка shelf технологии.

Модульная разработка и регулируемо-собираемые программы.

1.2.9 Центральное управление.

Централизованное управление данными. Удаленные пользователи могут просматривать видео в реальном времени, создавать архив и воспроизводить его по сети.

1.2.10 Простота использования

В режиме управления, пользователи могут легко настраивать или управлять модулями программы, такими как Е-карта.

1.2.11 Интеграция

Система может использовать различные добавочные функции: Тревоги, Голосовое общение.

1.2.12 Высокая надежность

Система спроектирована с защитой от ошибок.

1.2.13 Расширяемость

Система создана с учетом возможного расширения и адаптации под нужды пользователей.

1.2.14 Поддерживается сетевая сбалансированная загрузка.

1.2.15 Поддерживается несколько устройств, а также возможность увеличения устройств по сети.

1.2.16 Поддержка мульти языкового интерфейса.

1.2.17 Поддержка воспроизведения 4 каналов.

1.2.18  Поддержка подключения к нескольким устройствам и просмотру множества видео. (В реальном времени и воспроизведении)

1.2.19 Сохранение данных в XML

Глава 2 Инструкция по установке

2.1 Требования для запуска

2.1.1 Технические.

Процессор P4/2.0Ггц

Видеокарта должна поддерживать аппаратное ускорение (такие как ATI, TNT2/PRO, но желательно ATI9800 и выше, двухканальная, объем памяти больше 128Мб.

Примечание: если необходимо хорошее качество отображения, видеокарта и процессор должны соответствовать требованиям.

Сетевая карта: 100/1000Mб

2.1.2 Программа.

CMS этой версии может запускаться на ОС Vista, Win XP, Win2000, Win2003 и Win2007, но не поддерживает windows 98.

Пожалуйста, закройте все антивирусные программы и отключите файерволл, чтобы программа установилась корректно, иначе возможно нельзя будет добавить DVR.

2.2 Установка

2.2.1 Найдите "JS_CMS_Russia_V1.0.2.1.T.20120629.exe " на установочном диске и запустите иконку.

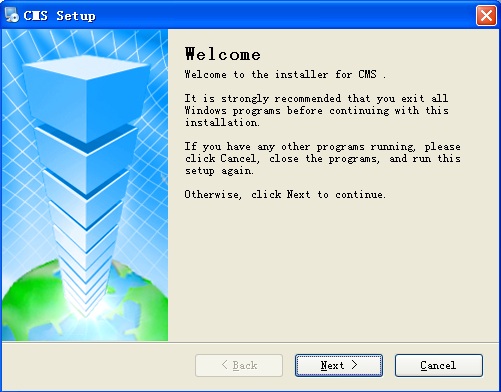

2.2.2 Нажмите “Далее”, как указано на картинке снизу.

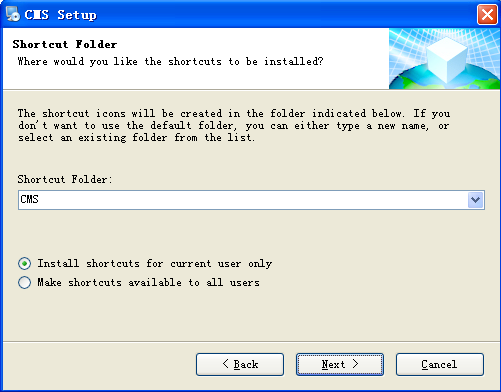

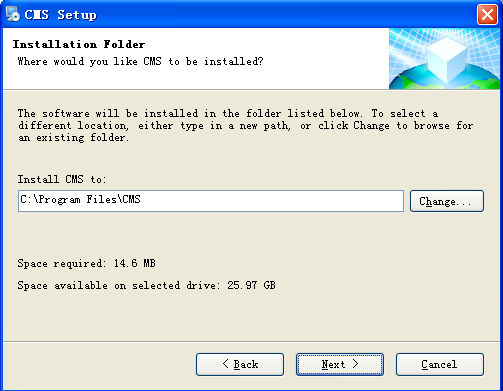

2.2.3 Нажмите "Далее", затем выберите доступ для этой программы как на картинке снизу.

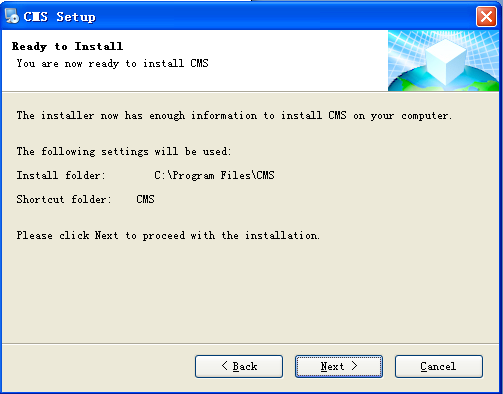

  2.2.4 Для завершения настройки и продолжения установки нажмите "Далее".

2.2.5 Нажмите "Завершить" чтобы завершить установку, в то же время на рабочем столе появится иконка программы .

Пожалуйста, прочтите  главы 3, 4, 5 этой инструкции, чтобы использовать эту программу.

2.2.6 Вход

По-умолчанию пользователь назван “super”, а пароль отсутствует. Вы можете выбрать «сохранить пароль» и «автоматический вход» при запуске программы.

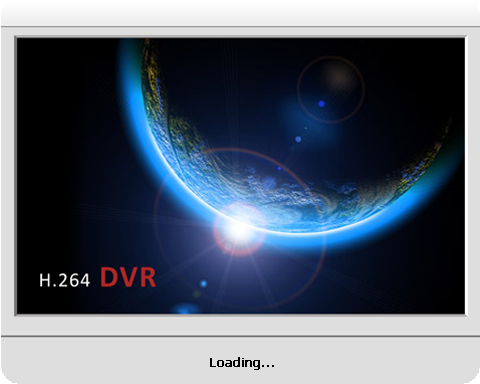

После завершения загрузки, основное меню будет отображено.

Глава 3 Основные функции

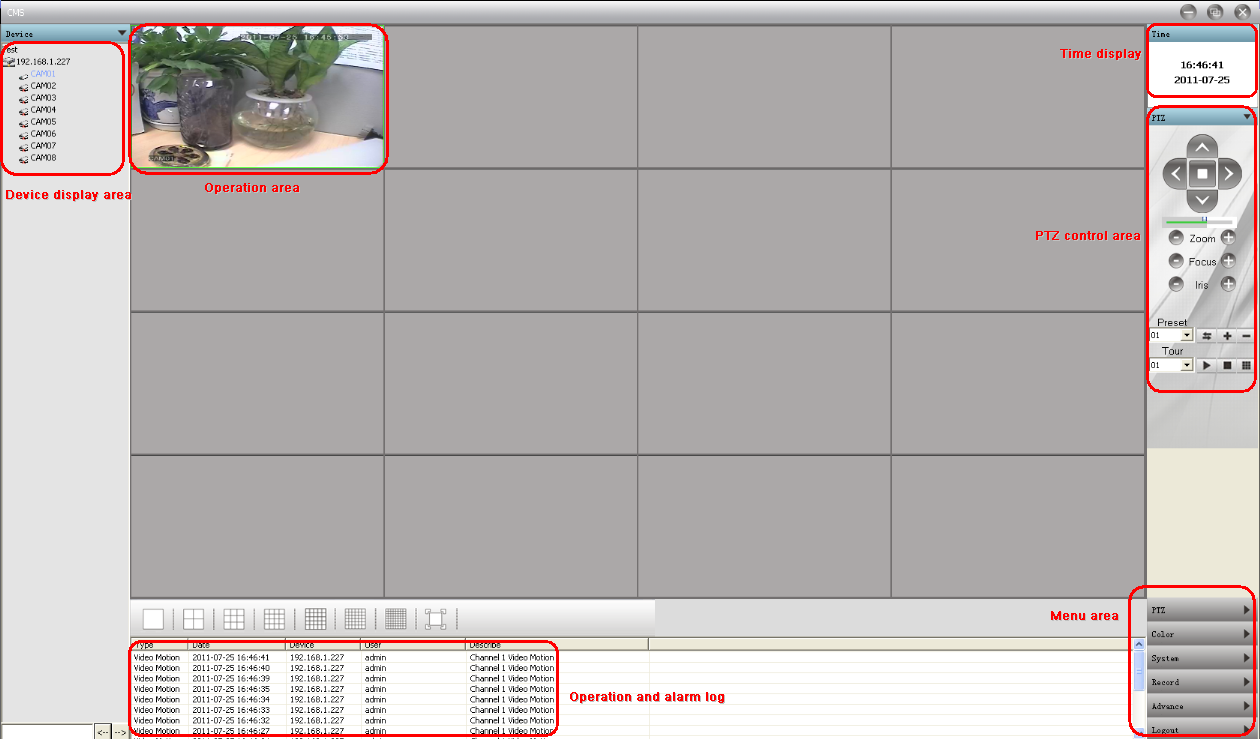

3.1 Главное меню CMS

Дважды нажмите на имя устройства, чтобы подключиться, и затем нажмите еще раз, чтобы выбрать видео.

3.1.1 Отображение устройств

  В этой зоне, вы можете видеть доступные устройства и настройки администратора, нажмите на имя устройства или канала, чтобы изменить просмотр в реальном времени.

3.1.2 Видео

Вы можете просматривать видео устройств в реальном времени.

3.1.3 Время

3.1.4 PTZ

3.1.5 Журнал операций

  Здесь будут отображаться тревоги; производимые операции; системная информация.

3.1.6 Меню

Доступ к меню и подменю программы.

Таблица 1 Меню

No.	Основное  меню	Первое подменю	Второе подменю	Функции & описание	Права доступа
1	Просмотр	Нажмите кнопку «Монитор» для выбора просмотра, переключения между каналами и созданием снимков экрана, открытия и закрытия меню.	Админ/Польз.
2	PTZ	Управление камерами вверх, вниз, влево, вправо, стоп с панели. Регулирование скорости, приближения, фокусирования, IRIS, предустановками и турами.	Админ/Польз.
3	Цвет	Настройка яркости, контрастности, насыщенности и оттенка видео экрана.	Админ/Польз.
4	Система	Менеджер устройств	Добавить зону	Добавить зону для всех устройств.	Админ/Польз.
Добавить устройство	Добавить устройство для просмотра видео.	Админ/Польз.
5	Изменить	Изменить имя устройства, его ip, имя пользователя или пароль.	Админ/Польз.
6	Удалить	Удалить устройство из списка.	Админ/Польз.
7	Локальная конфигурация	Основные	Выбрать диск, список дисков и журнал обслуживания.	Админ/Польз.
8	Тревоги	Включить аудио-оповещение по тревоге.	Админ/Польз.
9	Учетные записи	Группы	Добавление и удаление групп пользователей, распределение прав.	Админ
10	Польз.	Добавление, удаление и управление пользователями, настройка отображения имен пользователей, паролей и прав для доступа в меню.	Админ
11	Журнал событий	Просмотр журнала тревог и произведенных операций.	Админ/Польз.
12	Запись	Воспр.	Поиск и воспроизведение записанных файлов.	Админ/Польз.
13	Расписание записи	Расписание записи на каждый день.	Админ/Польз.

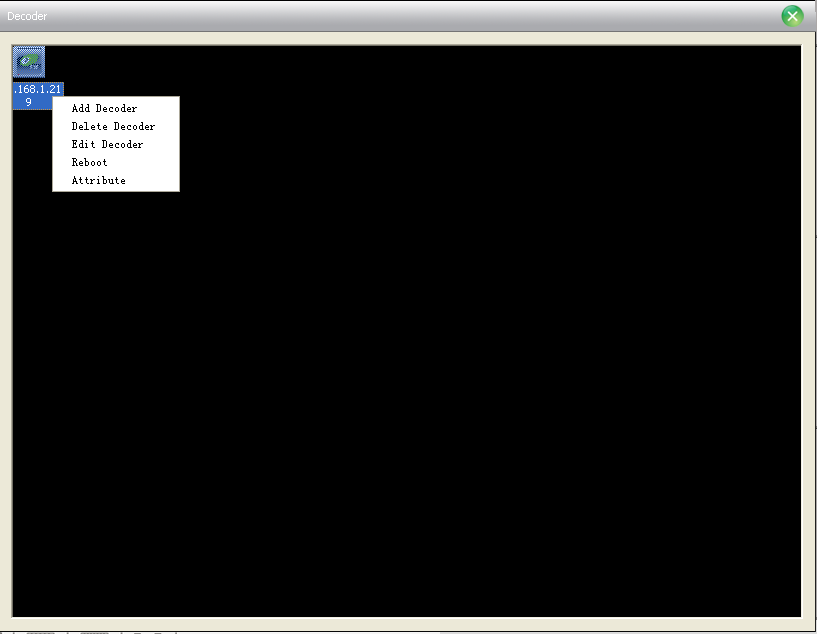

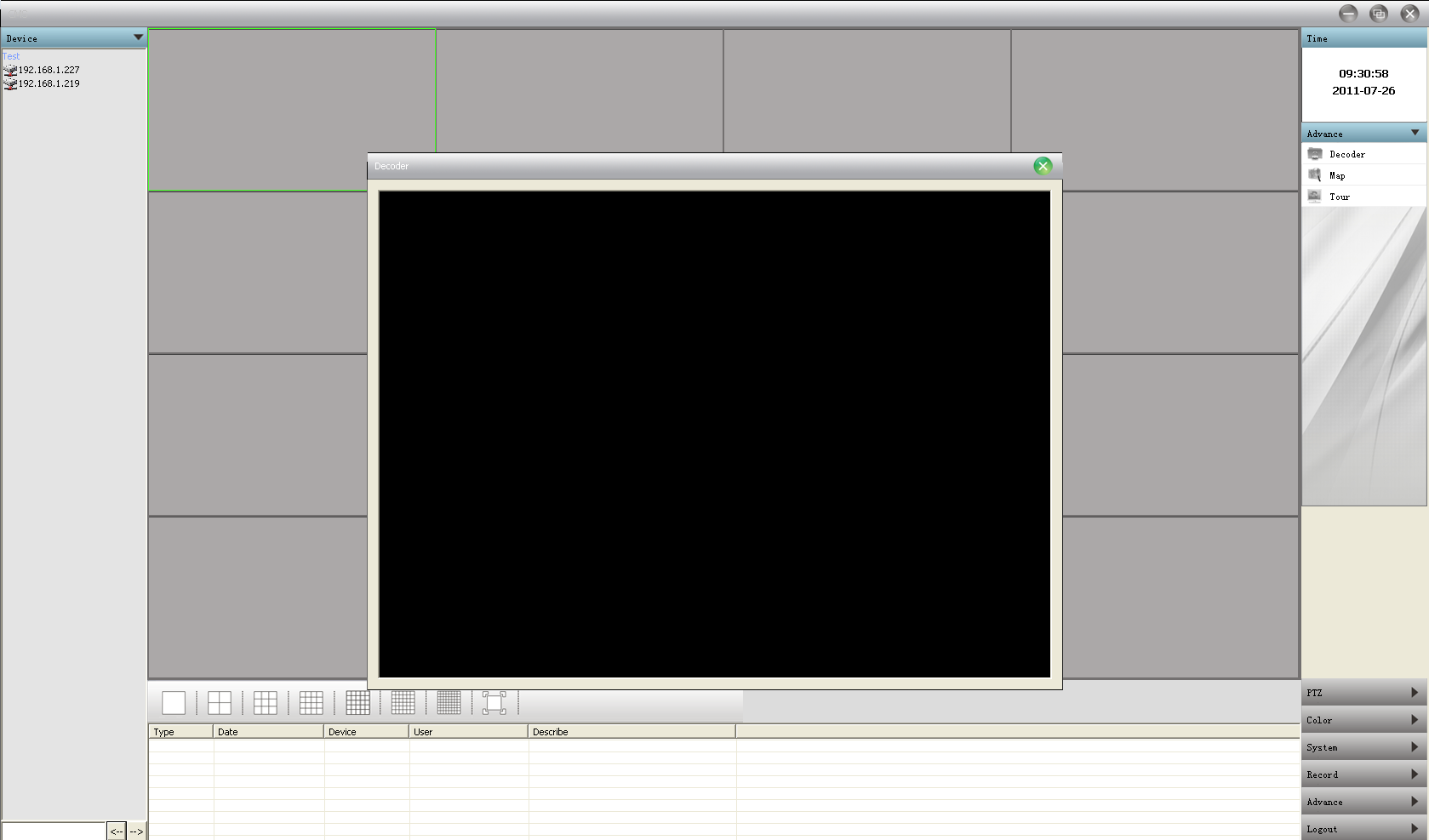

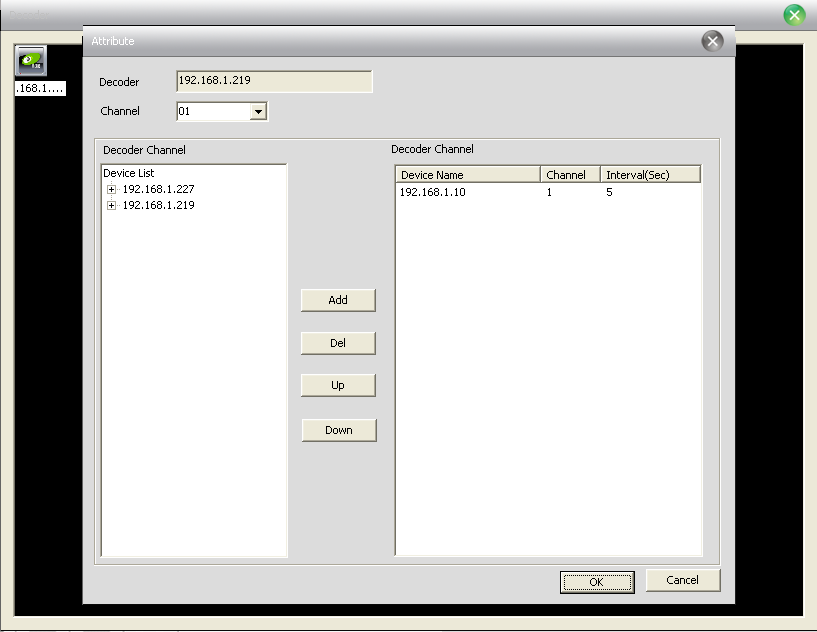

14	Дополнительно	Декодер	Настройка DVR и декодирования.	Админ/Польз.

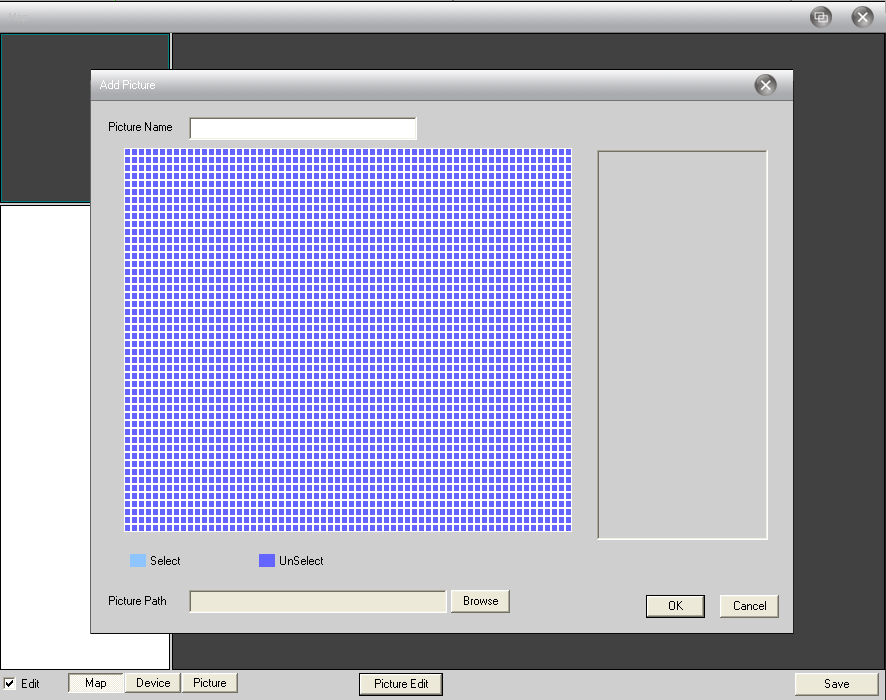

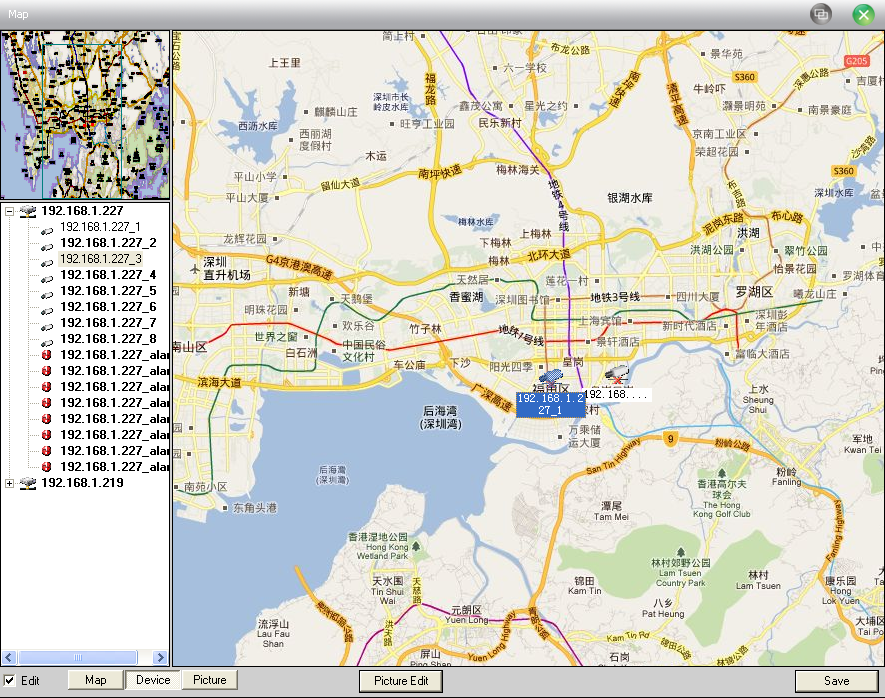

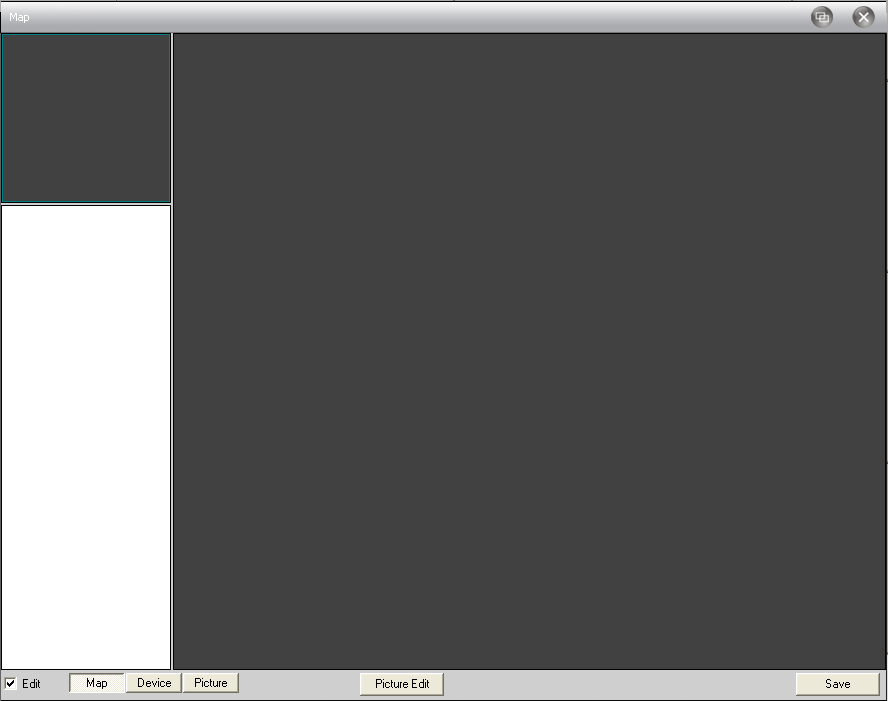

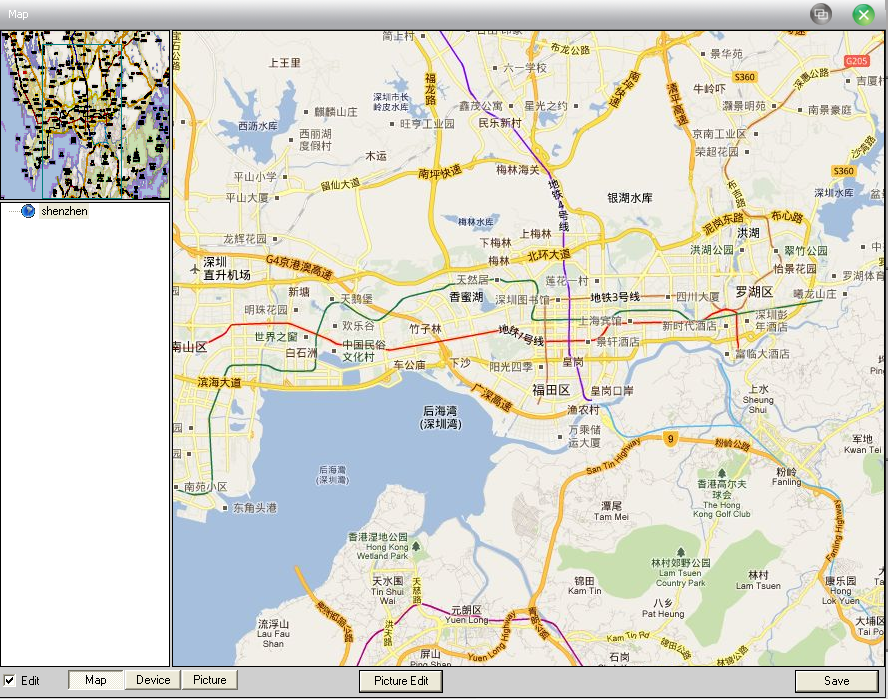

15	Карта	Используйте карту для показа каждой камеры на территории организации, и поиска текущего отображаемого экрана.	Админ/Польз.

Глава 4 Экран

Нажмите в этом меню, чтобы изменить варианты отображения.

Возможности меню: Просмотр, PTZ, и настройки видео.

4.1 Просмотр

  Таблица 2 Описание возможностей меню просмотра.

No.	Иконка	Значение
1		Нажмите, чтобы отобразить один канал.
2		Нажмите, чтобы отобразить четыре канала.
3		Нажмите, чтобы отобразить девять каналов.
4		Нажмите, чтобы отобразить шестнадцать каналов.
5		Нажмите, чтобы отобразить двадцать пять каналов.
6		Нажмите, чтобы отобразить тридцать два канала.
7		Нажмите, чтобы отобразить шестьдесят четыре канала.
8		Нажмите, чтобы включить полноэкранный режим.

4.2 Меню правой кнопки мыши

  В используемой области, пользователь может вызвать контекстное меню, нажав правую кнопку мыши:



  Закрыть окно: закрывает текущий канал.

  Закрыть все окна: закрывает все каналы.

  Аудио: включает аудио на текущем канале.

  Локальная запись: включает запись текущего канала на указанный в настройках диск.

Снимок: сохраняет скриншот на указанный диск.

Start talk: начать двухстороннюю связь.

Конфигурация устройства: нажмите, чтобы начать удаленное конфигурирование

Примечание: настройка возможна только для DVR серии L/P02, для серии L/P01, пожалуйста, используйте вэб-интерфейс.

Настройки цвета: регулировка цветовых настроек.

На весь экран: включает полноэкранное отображение.

4.3 PTZ

Когда speed dome камеры подключены к DVR, пользователь может управлять ими через это меню, поворачивать вверх, вниз, вправо, влево, останавливать движение, регулировать скорость, приближать картинку, менять фокус и IRIS, менять предустановки и туры. Когда пользователь включает тур, камера начинает запрограммированный тур.

Возможности:

No.	Иконка	Значение
1		означает  "движение", означает "остановку хода"
2		Потяните этот бегунок, чтобы изменить скорость движения.
3		Нажмите + для приближения; Нажмите – для отдаления
4		Нажмите + для приближения фокуса; Нажмите – для отдаления фокуса
5		Нажмите + регулировки iris; Нажмите – для обратного хода регулировки
7		Установите область предустановки, указав точки, PTZ автоматически будет следовать к ним, добавляйте, удаляйте и регулируйте предустановки.
8		Множественные предустановки объединяют точки в “туры”, укажите последовательности между точками, чтобы PTZ следовал между ними.

4.4 Цвет

No.	Иконка	Значение
1		Яркость
2		Контрастность
3		Насыщенность
4		Оттенок

Примечание: Нажмите, чтобы вернуть значения по-умолчанию.

Глава 5 Система

5.1 Управление устройствами

5.1.1 Нажмите   для добавления зоны, как показано ниже:

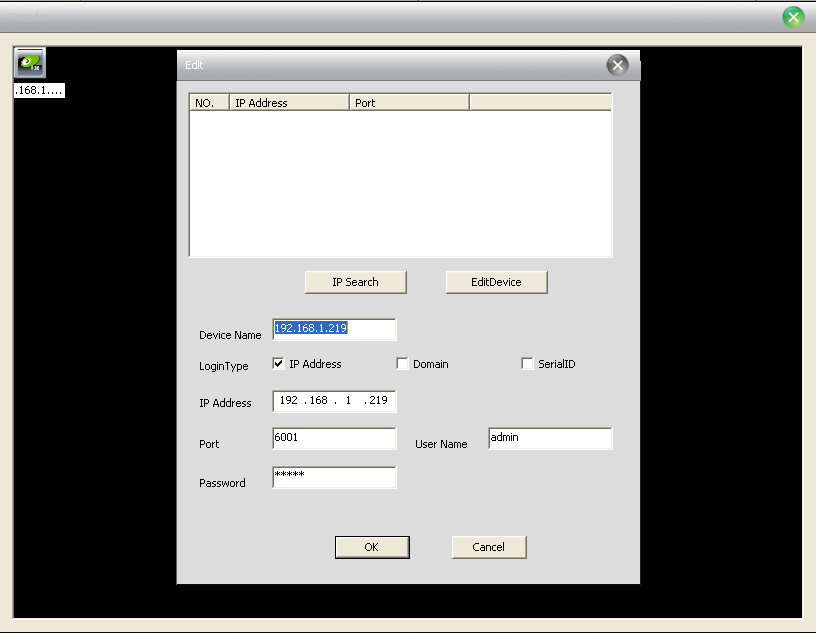

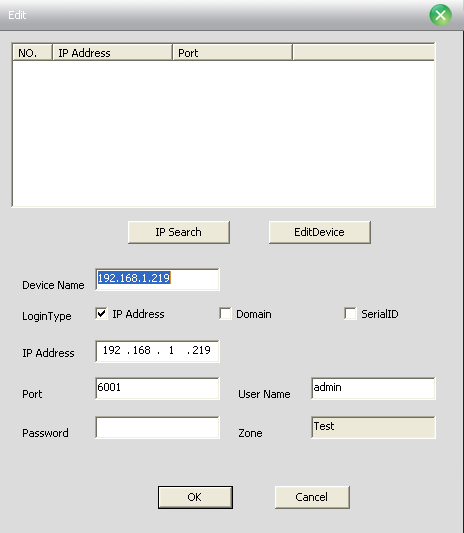

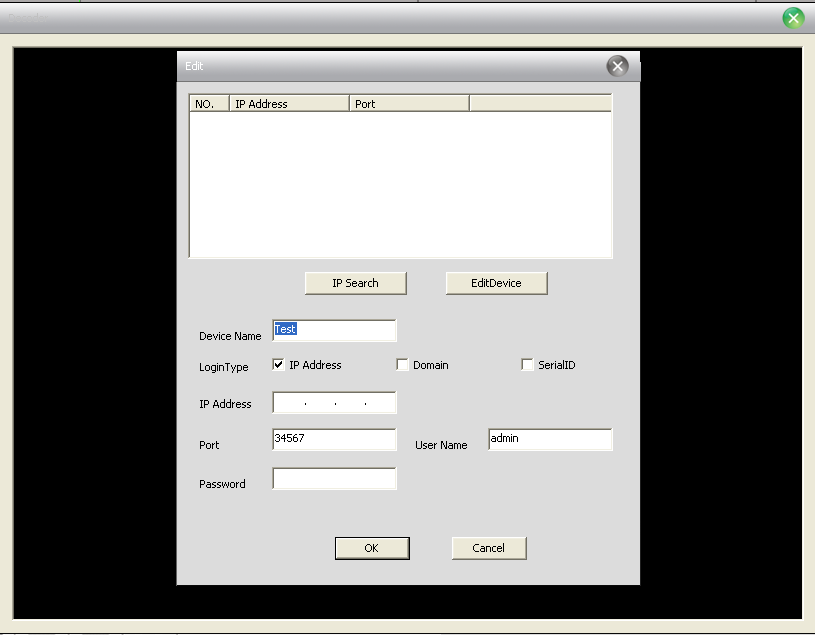

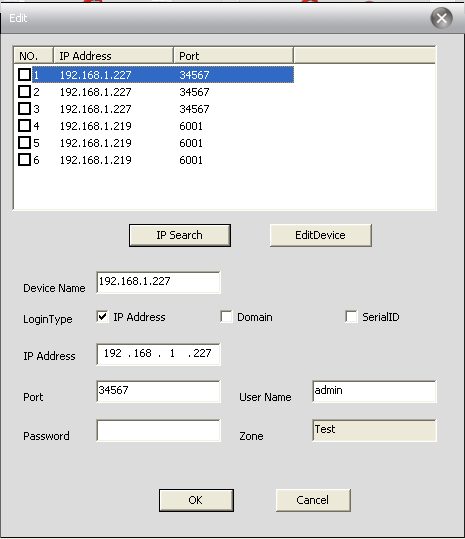

5.1.2 Нажмите для добавления устройства:

IP поиск: нажмите, чтобы автоматически найти регистратор в сети.

Изменить: нажмите для редактирования информации устройства.

Имя: введите имя устройства на ваше усмотрение.

Тип подключения: поддерживаются три типа: IP адрес, Домен, Serial ID.

Домен: имя домена во внешней сети, например, xxx.3332.org; xxx. dyndns. org и т. п..

IP адрес: IP адрес

Порт: TCP порт

Имя польз.: имя польз. в DVR

Пароль: пароль DVR

Нажмите "OK" после заполнения всех параметров, устройство будет отображено в области устройств, как на картинке снизу, вы можете открыть устройство, кликнув на него дважды.

  Примечание: Выберете только один домен или ip-адрес.

5.1.3 Нажмите иконку для изменения технических настроек, смотрите картинку снизу:

После завершения всех изменений,  нажмите "OK"

5.1.4 Удаление устройств

Выберете устройство, которое вы хотите удалить, затем нажмите:.

Примечание: Пожалуйста, убедитесь, что устройство отключено перед тем, как вносить изменения или удалять устройство.

5.2 Локальное устройство

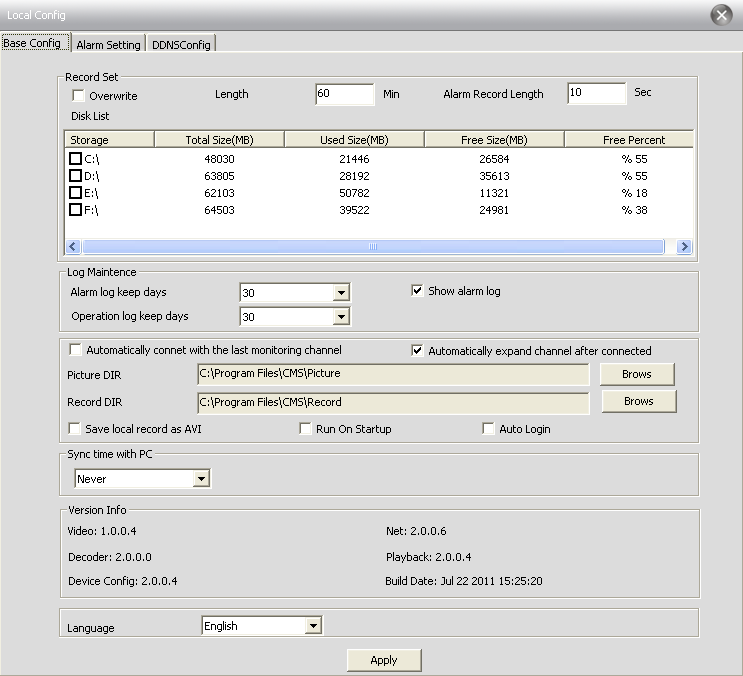

  5.2.1 Основная конфигурация

Смотри картинку ниже:

Перезапись: Нажмите чек-бокс, и перезапись включится в том случае, когда локальный диск будет заполнен.

Длина: Длительность записи для одного файла.

Длина тревожной записи: Длительность тревожной записи

Список дисков: C, D, E, F

Настройки журнала: Длительность хранения тревожных событий и событий системы

Папка фото: папка сохранения снимков

Папка видео: папка для сохранения видео

Синхронизация времени с ПК: настраивает устройство и ПК делая время общим.

Информация: CMS версия (видео, сеть, декодер, воспр. и конф. устройства)

Язык: выбор языка для CMS

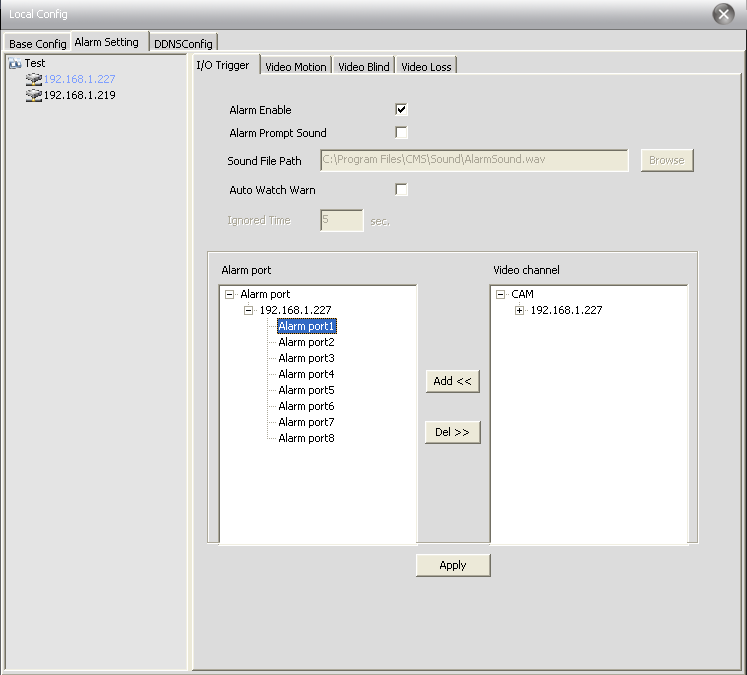

5.2.2 Настройки тревоги

Список устройств: выберите одно устройство для настройки тревог

Вкл. тревоги:  выберите, чтобы включить функции тревоги

Звуковое оповещение при тревоге: включает звук при тревоге

Тревожный файл: укажите путь к звуку, включаемому при событии

Автонаблюдение: включает добавление каналов при тревоге

Примечание: Пожалуйста, выберите тип тревог вначале:

5.3 Удаленное конфигурирование

Вначале выберите устройство, затем появится доступ к настройкам, смотрите картинку снизу:

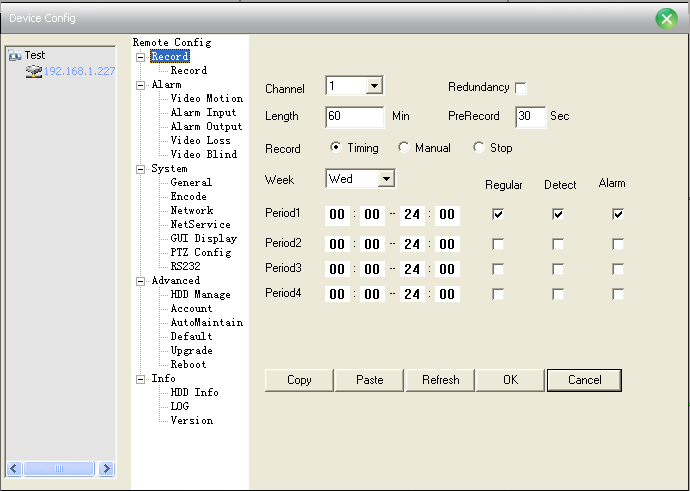

5.3.1 Запись: Нажмите “запись” - чтобы попасть в меню

Настройка длительности записи, периода, типа и тп:

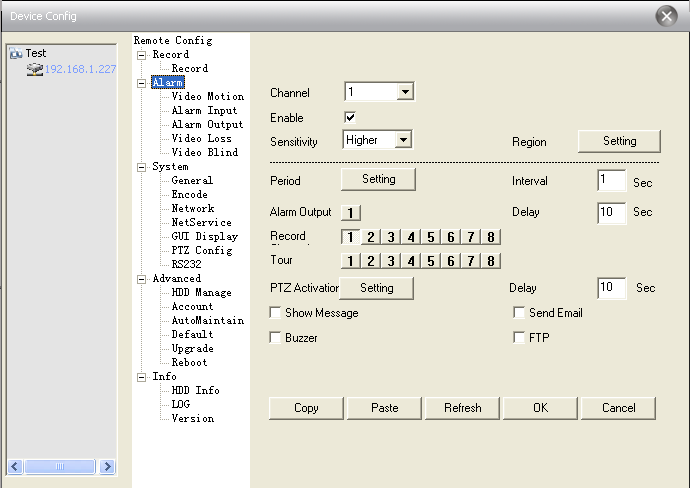

5.3.2 Тревоги: Нажмите “тревога”, чтобы попасть в меню.

Активирует конфигурацию тревог (движение, саботаж, потеря видео, и тр. вход), смотрите картинку ниже.

  5.3.3 Система

Нажмите Система для того, чтобы попасть в настройки.

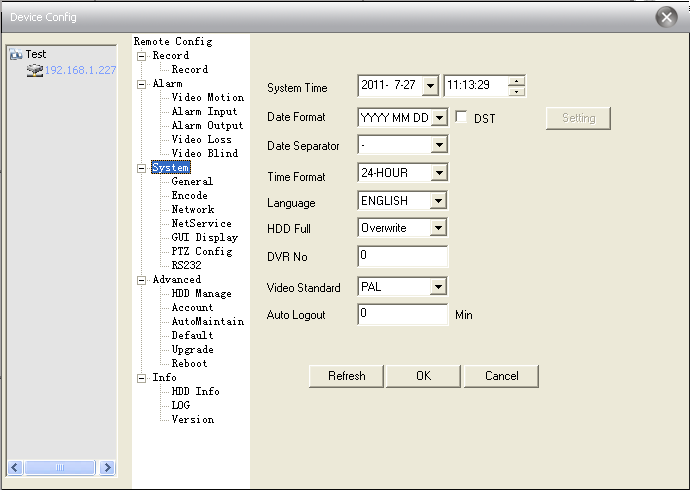

Общие: Установка системного времени, выбор языка, стандарта видео входа, ID DVR, автоматический выход из системы и прочее, смотрите картинку снизу.

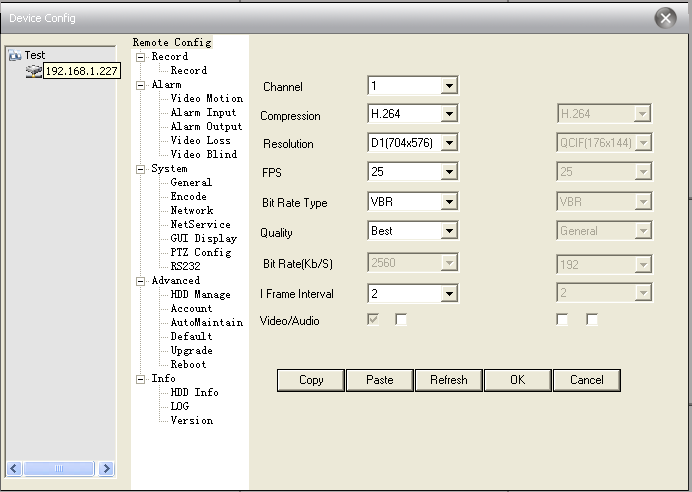

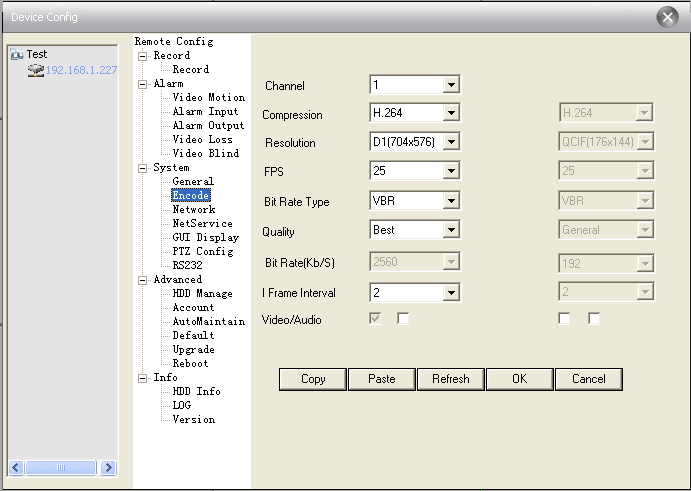

Декодер: Настройка разрешения, FPS, качества видео и т. п... Смотрите картинку ниже.

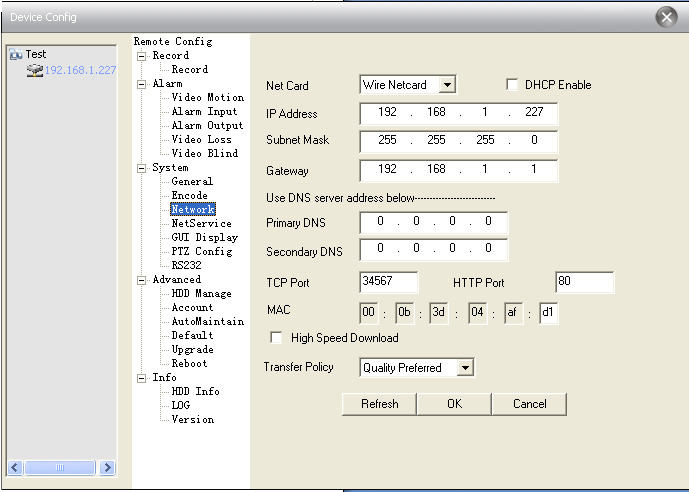

Сеть: Установка IP адреса, портов, DNS и т. д. ... правила для «мобильный порт» и «удаленный монитор» смотрите ниже в меню «службы», как на картинке снизу:

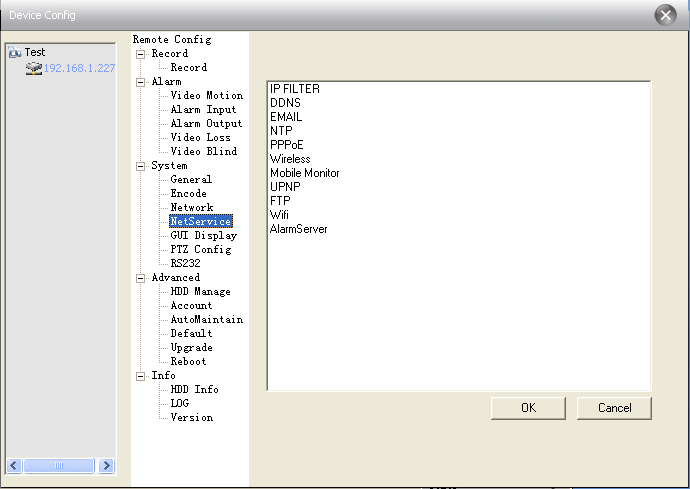

Службы: Установка IP фильтра, DDNS, E-mail и т. д. ...смотри картинку ниже

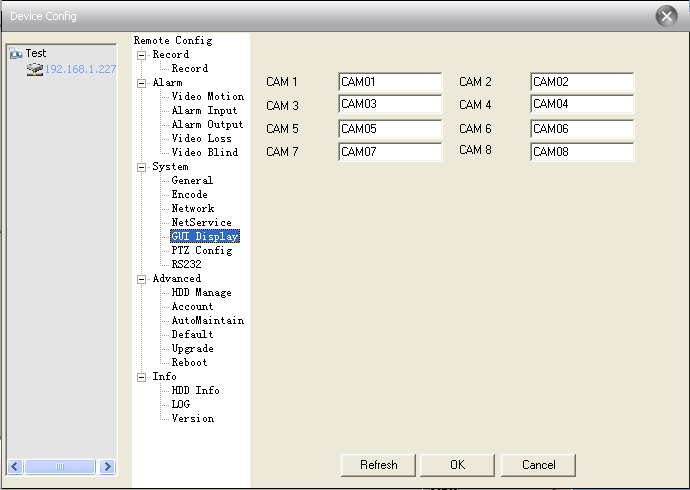

Имена камер: Добавляйте и изменяйте имена камер, если это необходимо, смотрите картинку снизу

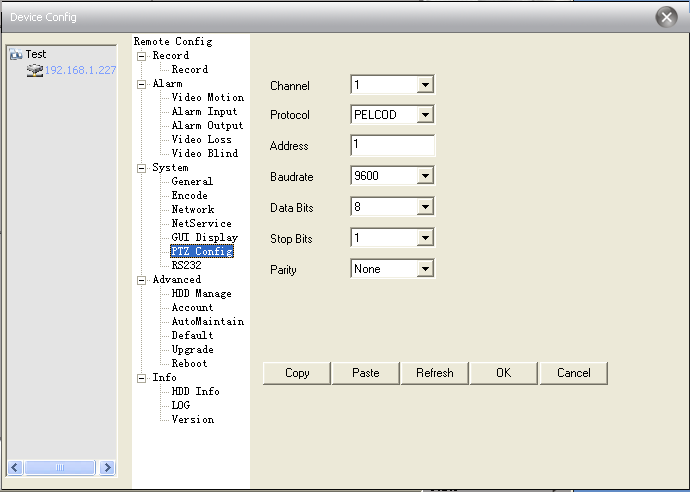

PTZ: Настройка параметров PTZ для различных камер.

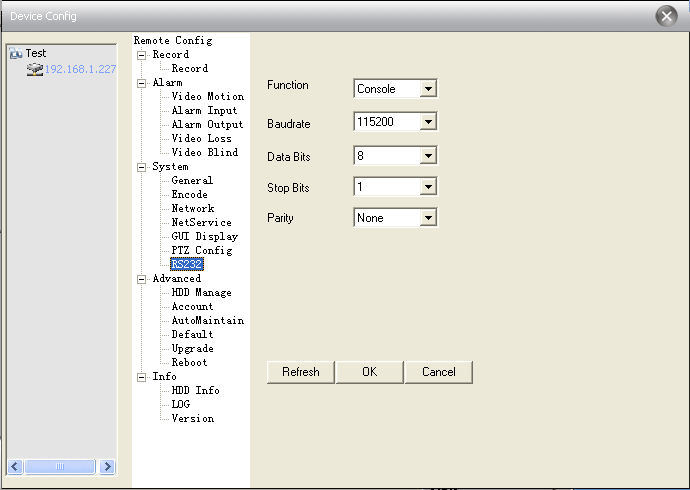

RS232: Настройка RS232 порта, смотрите картинку снизу.

Дополнительно: Войдите в меню дополнительно.

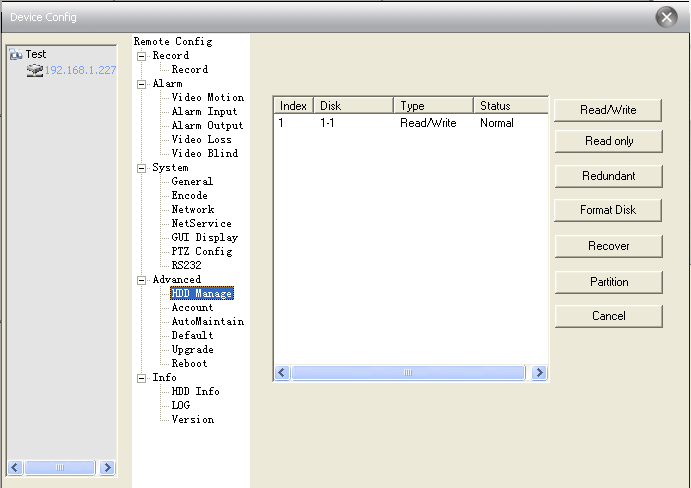

Жесткий диск:

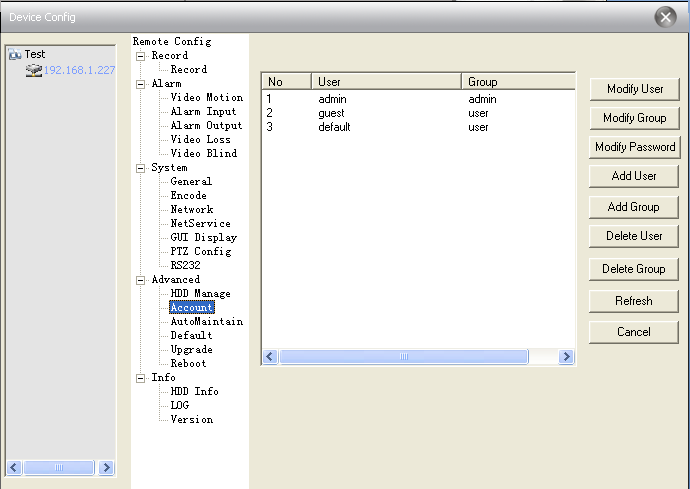

Уч. записи: Изменяйте группы, редактируйте пользователей, добавляйте пользователей и группы, меняйте пароли и т. п., смотрите картинку снижу:

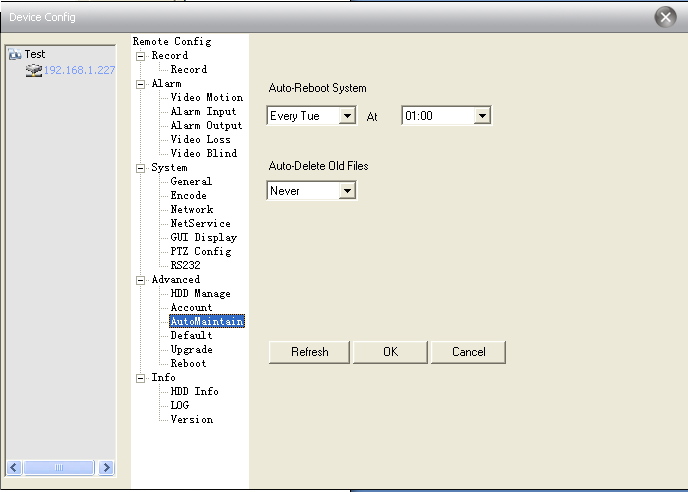

Автообслуживание: Настройки автоматической перезагрузки, удаления файлов, смотрите картинку снизу.

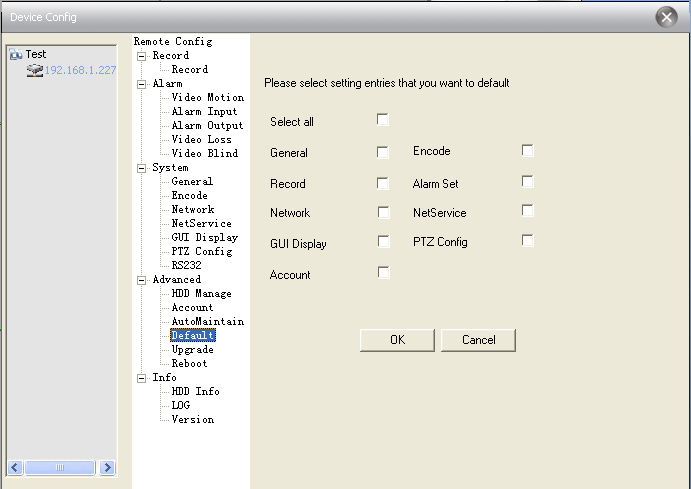

По умолчанию: Восстановление заводских настроек

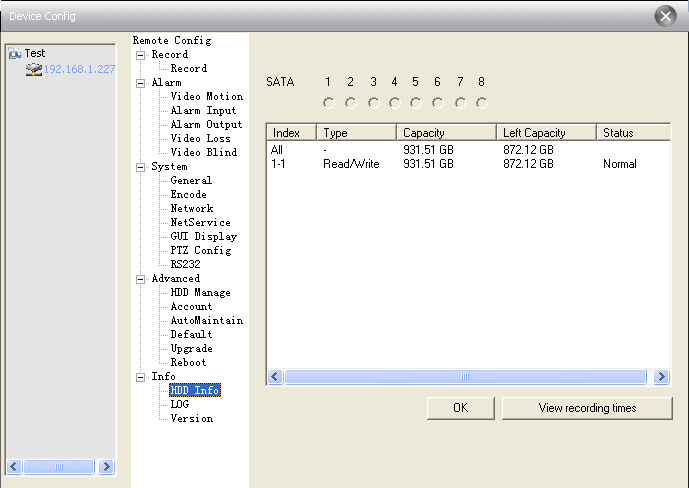

Инфо: Отображает информацию по системе, смотрите картинку снизу:

В меню доступна информация о системе, жестком диске, журнале событий и версий программ и прошивок.

Глава 6 Учетные записи

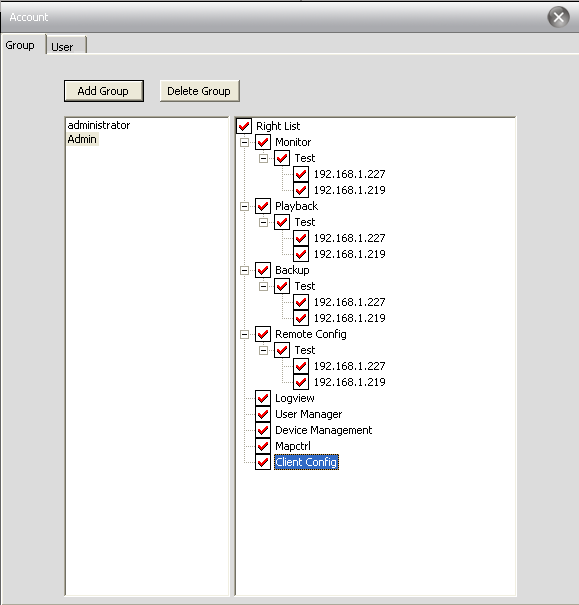

6.1 Группы

  Добавляйте, удаляйте группы и настраивайте их права, смотрите картинку снизу:

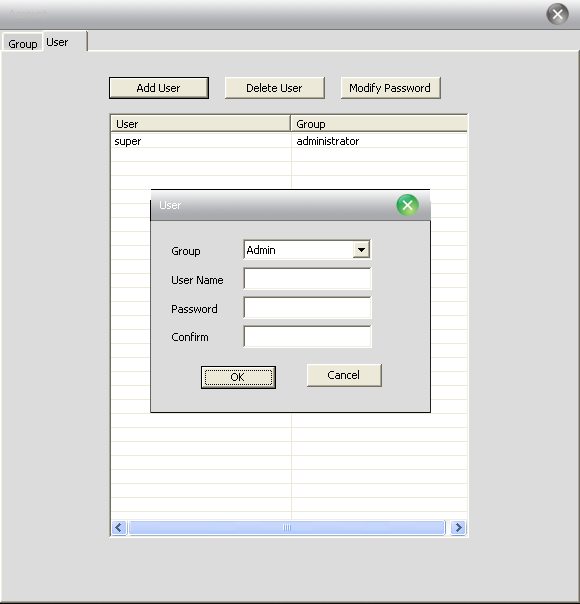

6.2 Пользователи.

  Добавляйте, удаляйте пользователей, изменяйте им пароли.

Глава 7 Журнал событий

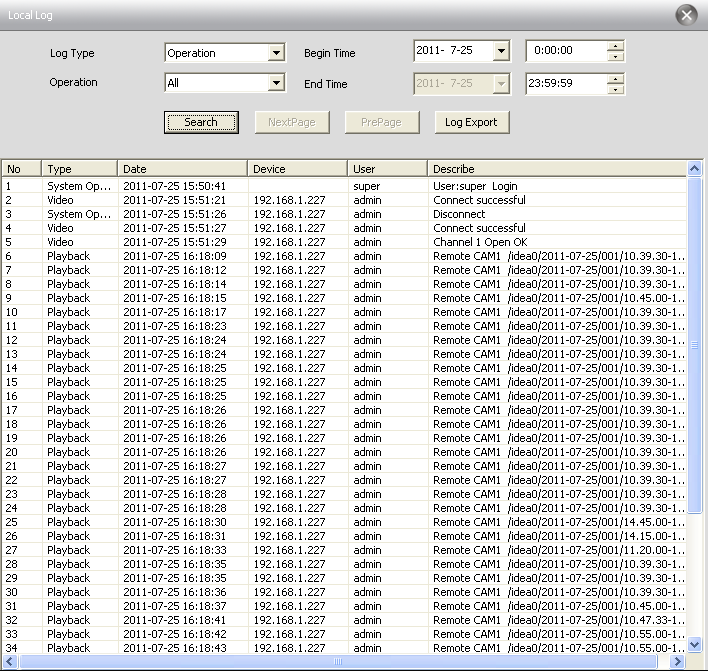

Пользователь может искать события по журналу, тревожные события, и остальные события, например по времени, смотрите картинку снизу:

Глава 8 Запись

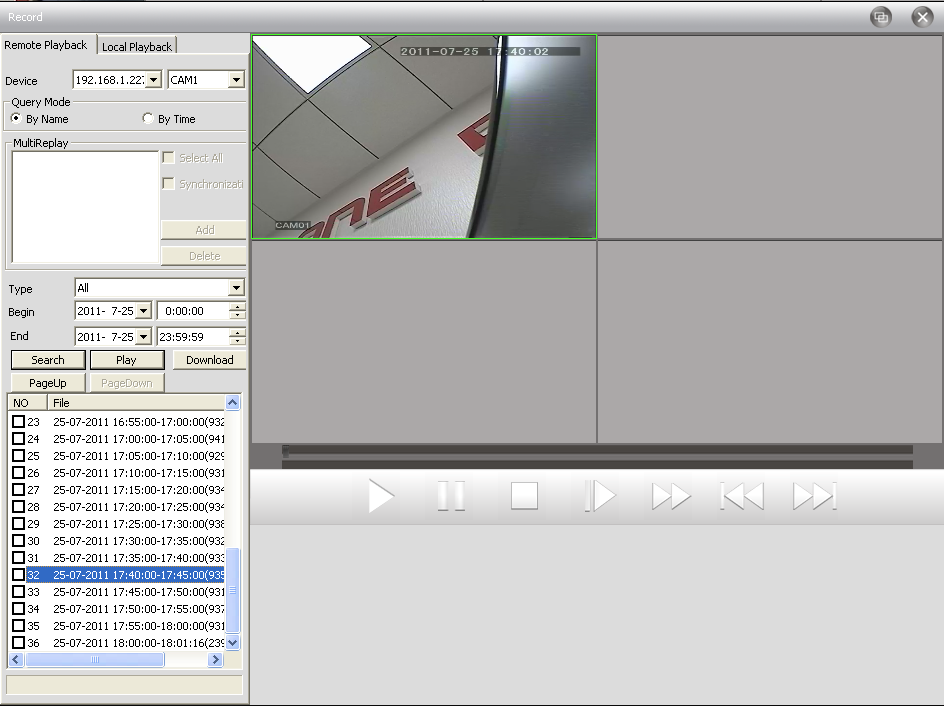

8.1 Воспроизведение

Возможно воспроизведение в двух вариантах: удаленное воспроизведение и локальное воспроизведение.

Удаленное воспроизведение: воспроизведение с DVR.

Локальное воспроизведение: воспроизведение записей сделанных на HDD ПК.

Пользователь может воспроизводить любые записи, максимально четыре канала одновременно.

  Значения иконок

No.	Кнопка	Значение
1		Воспроизвести
2		Пауза
3		Стоп
4		Замедленное воспроизведение
5		Ускоренное воспроизведение
6		Предыдущий кадр
7		Следующий кадр

8.2 Загрузка & Архивация

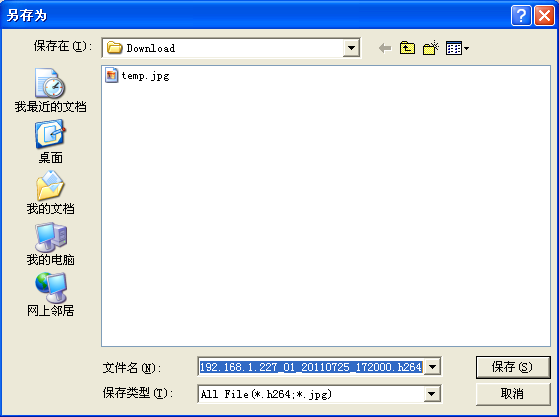

  Найденные файлы вы можете загрузить на HDD установив время и канал. Выберите канал, промежуток времени, нажмите Загрузить/Архивировать и укажите папку для сохранения.

Примечание: Удаленное воспроизведение ----Сохраняйте

  Локальное воспроизведение ---Архивируйте

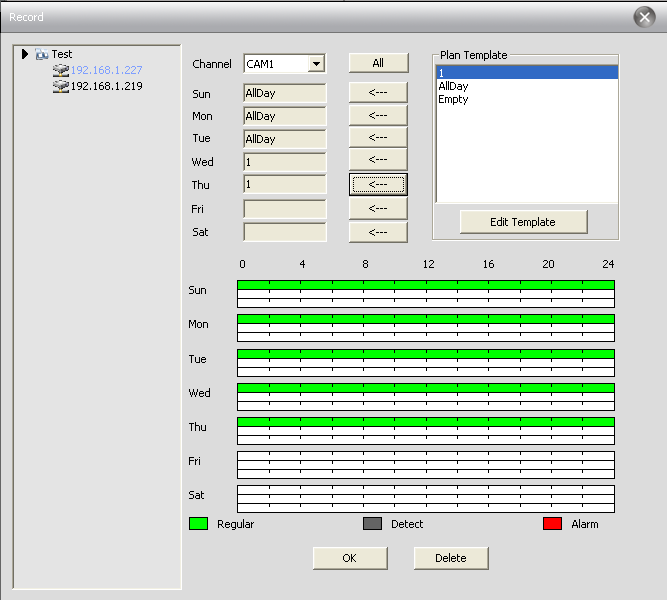

8.3 Расписание записи

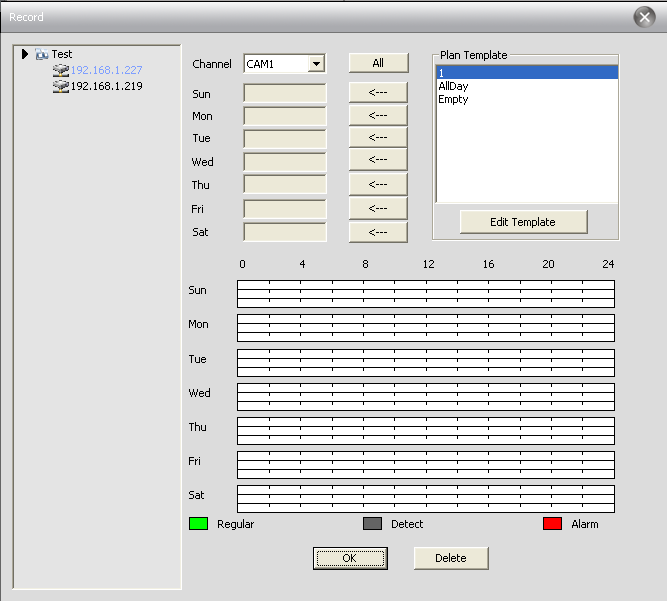

Возможность настроить ваше расписание для любых дней и часов, смотрите картинку снизу:

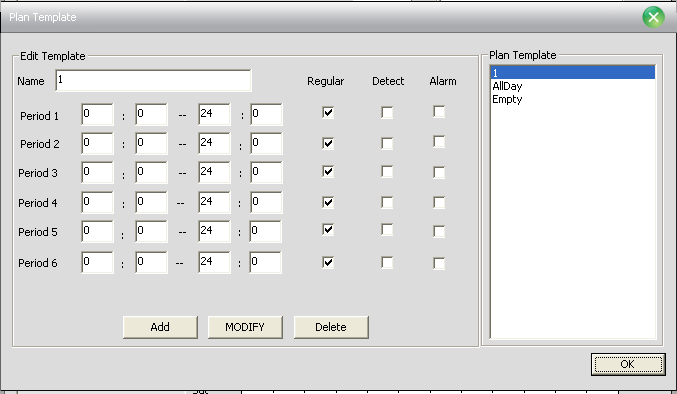

  Редактируйте шаблон, смотрите картинку ниже:

  После выбора названия шаблона, нажмите “добавить” и затем “ОК”.

Сначала выберите канал, после настройте расписание записи на все дни недели от понедельника до воскресения.

Примечание: После создания расписания, чтобы запись началась, пожалуйста, убедитесь, что выполнены все требования:

  1. Выбран диск для локальной записи.

  2. Устройство подключено к сети и активно.

  3. ПК постоянно включен.

Глава 9 Дополнительно

Здесь содержатся два пункта меню: Декодер и Карта.

9.1  Декодер

  Тут можно очень просто менять и конфигурировать удаленный декодер, смотрите картинку снизу:

9.1.1 Добавление декодера

Нажмите правой кнопкой мыши для добавления, смотрите картинку снизу:

  Имя: Имя декодера, вводите удобное для вас имя.

  Домен: Доменное имя декодера.

  IP адрес: IP адрес декодера.

  Порт: TCP порт, по умолчанию это 34567

  Имя пользователя: Пользователь, который подключается к декодеру, по умолчанию Admin

  Пароль: Пароль к декодеру

  После удачного добавления декодера, вы увидите его иконку во вкладке “декодер”, по правой кнопкой мыши, возможно, его редактирование, удаление и настройка атрибутов. И перемещение его внутри окна.

9.1.2 Редактирование

Правой кнопкой мыши по иконе декодера, выберите пункт “редактировать”, смотрите картинку ниже:

9.1.3 Настройка атрибутов декодера

Нажмите правой кнопкой мыши и выберите “Свойства», подробности на картинке снизу:

В списке устройств слева, выберите одну камеру, затем выберите одну камеру в списке справа, и нажмите кнопку “добавить” находящуюся в центре окна. Для примера смотрите картинку снизу:

Декодер CAM01 декодирует выход "home-CAM2"

Декодер CAM02 декодирует выход "bank-CAM1"

Декодер CAM03 декодирует выход "supermarket-CAM1"

Декодер CAM04 декодирует выход "car park-CAM4"

Удаление декодера

  Нажмите правой кнопкой мышки и выберите пункт “удалить”

9.2 E-Карта

  E-Карта это план отображающий офис или предприятие с реально расположенными на нем камерами, пользователь может добавлять и удалять камеры, настраивать тревоги, смотрите картинку снизу:

  1. Нажмите "Изменить" слева внизу, потом нажмите “копировать изображение”, подробности на картинке снизу:

  2. Нажмите “добавить”, чтобы указать путь к файлу:

  3. После добавления картинки отредактируйте имя карты, ее описание, путь к файлу, затем нажмите “ОК”.

Нажмите "Изображение" и перетяните одну картинку в правую сторону экрана, как показано на рисунке:

  4. Нажмите "Устройства" чтобы перетащить их по-канально на карту, имя канала появится на карте, для изменения его описания дважды нажмите на его имя.

ббревиатуры

Аббревиатура	Полное обозначение	Китайское значение
CMS	Центральная система управления	网络视频控制中心
DVS	Цифровая видео система	数字视频监控系统
PTZ	Движение/Наклонение/Приближение	云台设备
TCP/IP	Протокол управления передачей / Интернет протокол	传输控制协议/互联网协议

Приложение B Основные параметры

Формат видео сжатия	H.264
Формат аудио сжатия	G711A
Разрешение видео	D1/HD1/CIF/QCIF
Разрешение монитора	Разрешение	NTSC	704 x 480
PAL	704Ч576
Частота	NTSC	30к/с
PAL	25к/с
Частота кадров	30/25(NTSC/PAL) к/с
Видео вход	BNC вход
Аудио вход	RCA вход
Тип компрессии	Комбинированное кодирование
Частота компрессии	32kbps ~ 2048kbps(настраивается)
Сетевой протокол	TCP/IP, статичный IP, DHCP, PPPoE
Сетевой интерфейс	10/100мбит RJ45
PTZ протокол	Pelco-P/ Pelco-D/ Minking/ Linlin/ Neon/ Star/ Vido и тд..
Удаленный просмотр	IE браузер, CMS и мобильный телефон
