БУР

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МЕРЫ БЕЗОПАСНОСТИ

    Прочитайте руководство по эксплуатации. Лиц, не ознакомившихся с техникой безопасности и инструкциями, допускать к эксплуатации запрещено. Перед началом эксплуатации необходимо ознакомиться с элементами управления. Запрещено допускать к управлению техникой несовершеннолетних детей. Перед началом работы осмотрите устройство на предмет дефектов. Устраните дефекты. Запрещено эксплуатировать устройство без установленных средств защиты. Запрещено работать с поврежденными/изношенными деталями. Используйте только оригинальные детали. Очистите рабочий участок от посторонних предметов. Не допускайте на рабочий участок посторонних лиц, особенно детей. Немедленно останавливайте работу при появлении посторонних лиц. Во избежание получения серьезных травм будьте осторожны при эксплуатации техники. Запрещается перевозить кого-либо на тракторе или буре. Не используйте вес своего тела для ускорения бурения. При транспортировке выключите бур. Не поднимайте бур выше, чем на 30 см, при включенном ВОМ. Перед бурением ознакомьтесь со схемой закладки газо-, водопроводов и электрических сетей.

РЕКОМЕНДАЦИИ ВОДИТЕЛЮ ТРАКТОРА

Пристегните ремень безопасности. Во время движения будьте осмотрительны. Не допускайте к управлению посторонних лиц. Не допускайте резких поворотов. Снижайте скорость при выполнении поворота, движении по склону, начале движения и остановке. После остановки поставьте трактор на тормоз.

ВВЕДЕНИЕ

Данное Руководство содержит инструкции по эксплуатации и техническому обслуживанию бура. Пожалуйста, внимательно прочитайте Руководство. Соблюдайте технику безопасности.

НЕ нашли? Не то? Что вы ищете?

ОПИСАНИЕ

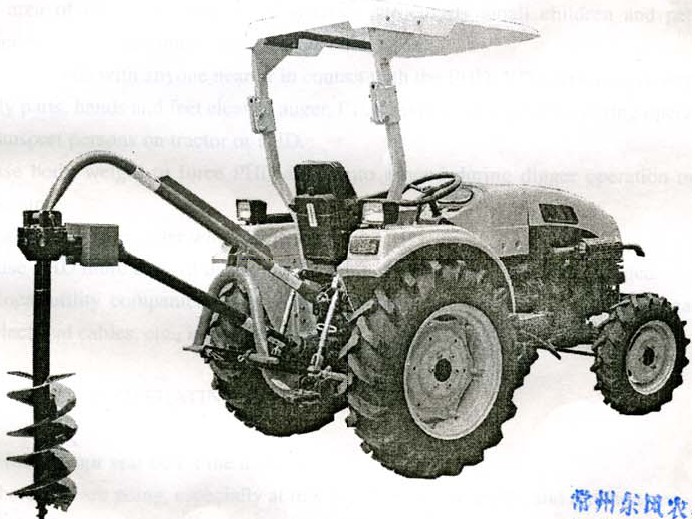

Бур крепится к трехточечной сцепке трактора и приводится в движение посредством ВОМ. Усилие от ВОМ передается через редуктор.

модель

HD 06, 09, 12, 14, 18, 20

Скорость ВОМ

540 об./мин.

Скорость бура

170, 131 об./мин.

диаметр

6, 9, 12, 15, 18, 24 “


ЭКСПЛУАТАЦИЯ

Оператор должен работать в специальных очках, обуви и перчатках. Рекомендуется оборудовать трактор системой защиты при опрокидывании. Перед началом эксплуатации осмотрите участок на наличие ям, пней и иных препятствий. Перед отсоединением выключите двигатель трактора, поставьте на тормоз и дождитесь полной остановки вращения бура.

Установка.

С помощью шпилек подсоедините бур к сцепке трактора. Закрепите стрелу на верхней тяге трактора. При полностью поднятой стреле между буром и землей должен быть зазор. Подсоедините ВОМ. Поднимите и опустите бур, чтобы определить положение наибольшей дистанции между ВОМ и валом редуктора. Расположите секции трансмиссии параллельно друг другу и проверьте перекрытие. При перекрытии менее 15 см использовать трансмиссию запрещается. Свяжитесь с дилером. Подсоедините стержни стабилизатора, цепи и выровняйте нижние тяги. См. руководство по эксплуатации трактора.

Транспортировка.

Когда бур находится в положении транспортировки, не включайте ВОМ. При движении по проезжей части и в темное время суток используйте разрешенные осветительные приборы. Знак «медленно движущееся транспортное средство» должен быть хорошо виден водителям автомобилей, находящихся сзади. Максимальная скорость движения – 24 км/ч.

Если бурение производится с трудом, проверьте:

- скопление травы, корней и глины вокруг лезвий

- скопление посторонних предметов (консервные банки, проволока и т. п.)

- лезвия плохо закреплены или изношены

- тяги трактора не позволяют устройству производить бурение на полную глубину

Извлечение застрявшего бура.

(Двигатель должен быть выключен).

В случае застревания бура, во избежание повреждения стрелы, не пытайтесь его вытащить только с помощью гидравлической системы подъема. Сначала проверните бур несколько раз в обратном направлении. При необходимости используйте цепной ключ.

На стоянке опустите бур, пока стояночные опоры не коснутся земли.

ОБСЛУЖИВАНИЕ

Опустите устройство на землю, выключите двигатель трактора и поставьте на тормоз.

Перед эксплуатацией.

Осмотрите бур на наличие посторонних предметов (проволоки и т. д.). Убедитесь, что защита трансмиссии находится на месте и в хорошем состоянии. Осмотрите бур на наличие повреждений или износа. При необходимости выполните ремонт или замените. Проверьте компоненты гидравлической системы. При необходимости выполните ремонт или замените. Проверьте смазку.

После эксплуатации.

Очистите бур от мусора. Смажьте необходимые точки.

Смазка.

Узлы трансмиссии (многоцелевая консистентная смазка). Защита трансмиссии (смазать пластиковые соединения). Вал. Выключите отбор мощности. Разъедините секции, смажьте тонким слоем внутреннюю поверхность накладной секции. Соедините и установите их. Редуктор. Добавьте масло ЕР80W-90.
