РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2456547

(13)

C1

(51) МПК

G01D3/10 (2006.01)
G01R29/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ


(21), (22) Заявка: 2011110411/28, 18.03.2011

(24) Дата начала отсчета срока действия патента:
18.03.2011

Приоритет(ы):

(22) Дата подачи заявки: 18.03.2011

(45) Опубликовано: 20.07.2012

(56) Список документов, цитированных в отчете о
поиске: RU 2293341 C2, 10.02.2007. US 2008181610 A1, 31.07.2008. US 2005226623 A1, 13.10.2005. US 2004208555 A1, 21.10.2004. ЕР 1137213 А2, 26.09.2001. US 5589967 A, 31.12.1996.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр-кт Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики" (ФГУП "РФЯЦ-ВНИИЭФ") (RU)

(54) МНОГОКАНАЛЬНАЯ ВОЛОКОННО-ОПТИЧЕСКАЯ СИСТЕМА ДЛЯ СИНХРОННОГО ЗАПУСКА РЕГИСТРАТОРОВ

(57) Реферат:

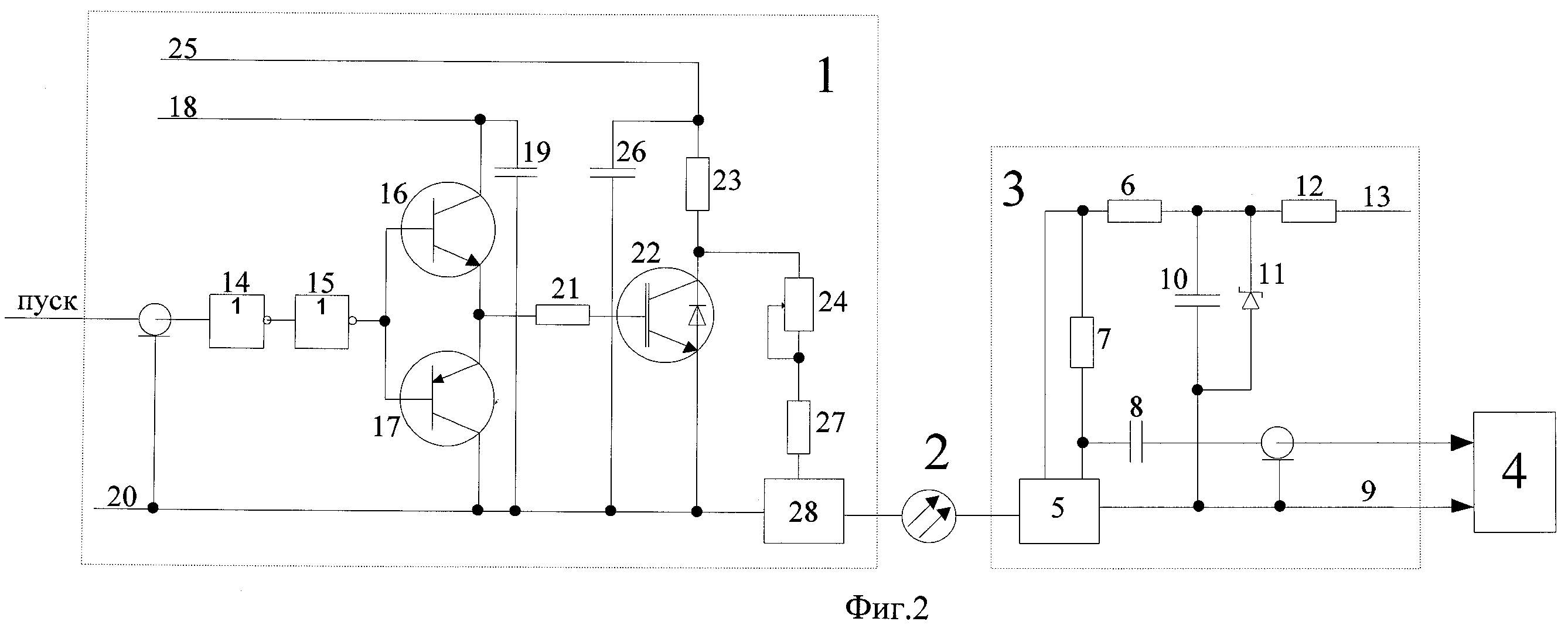

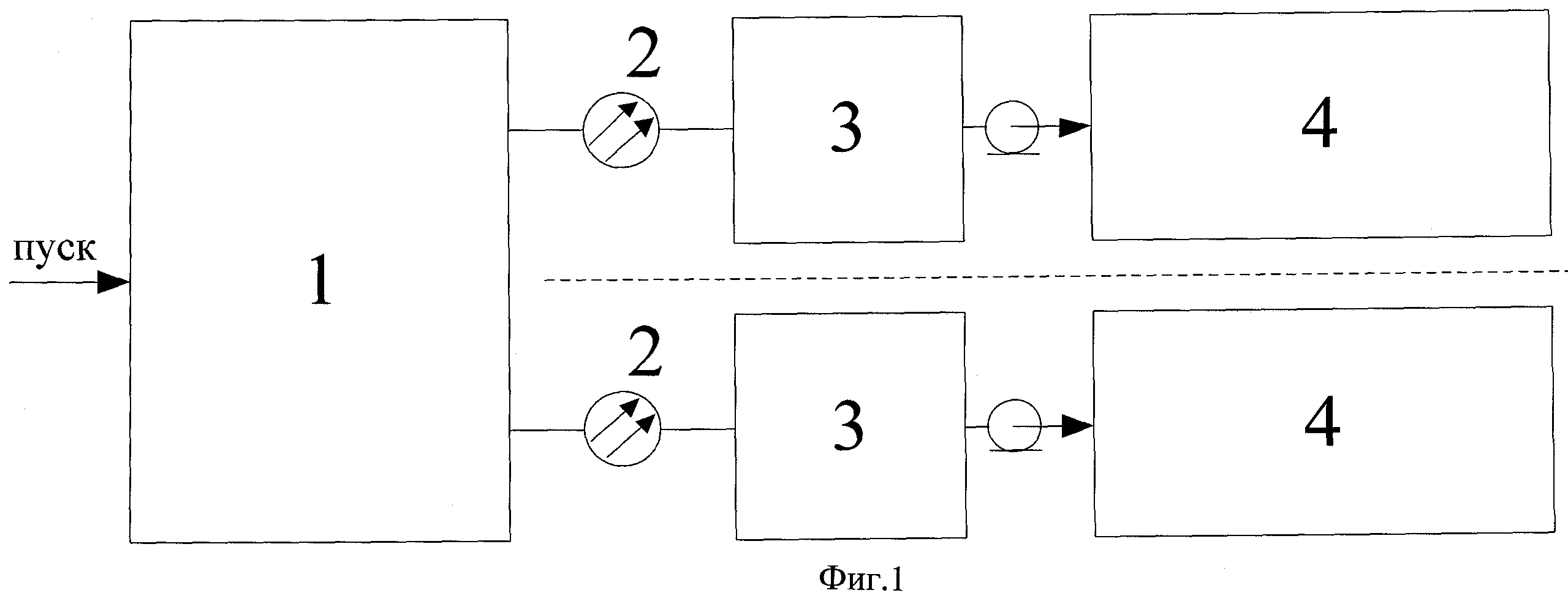

Изобретение относится к области измерительной техники, а именно к многоканальным измерительным системам для регистрации электрических параметров моделирующих установок. Многоканальная волоконно-оптическая система для синхронного запуска регистраторов содержит, по крайней мере, один канал, представляет собой передающий 1 и приемный блок 3, соединенные между собой оптическим волокном 2, и регистратор 4. Приемный блок 3 включает в себя оптоэлектрический конвертер 5, вход питания которого соединен с первыми выводами первого 6 и второго 7 резисторов, а первый выход соединен со вторым выводом второго 7 резистора и через первый 8 конденсатор соединен со входом внешнего запуска регистратора 4, второй выход оптоэлектрического конвертера 5 соединен с первой 9 общей шиной, к которой подключены первые выводы второго 10 конденсатора и стабилитрона 11, вторые выводы которых подключены ко второму выводу первого 6 резистора и через третий 12 резистор соединены с первой 13 шиной питания, оптический вход оптоэлектрического конвертера 5 является входом приемного блока 3, передающий блок 1 включает в себя последовательно соединенные первый 14 и второй 15 преобразователи уровня, вход первого 14 из которых является входом передающего блока 1, выход второго 15 преобразователя уровня подключен к базам первого 16 и второго 17 биполярных транзисторов с проводимостью n-p-n и p-n-p соответственно, коллектор первого 16 из которых соединен со второй 18 шиной питания и через третий 19 конденсатор соединен со второй 20 общей шиной, к которой подключен коллектор второго 17 транзистора, эмиттеры первого 16 и второго 17 транзисторов объединены и через четвертый 21 резистор подключены к базе третьего 22 транзистора, коллектор которого соединен с первыми выводами пятого 23 и шестого 24 резисторов, второй вывод пятого 23 резистора соединен с третьей 25 шиной питания и через четвертый 26 конденсатор со второй 20 общей шиной, к которой подключен эмиттер третьего 22 транзистора, второй вывод шестого 24 резистора соединен через седьмой 27 резистор с анодом электрооптического конвертера 28, катод которого подключен ко второй 20 общей шине. Достигаемым техническим результатом заявляемого изобретения является гальваническая развязка всех регистраторов друг от друга и от запускающей системы, экономия большого числа измерительных каналов за счет использования внешнего входа запуска регистраторов и несинхронность запуска регистраторов не более ±1 нс. 2 ил.

Изобретение относится к области измерительной техники, а именно к многоканальным измерительным системам для регистрации электрических параметров моделирующих установок.

.
