TG2
Электрический трубогибочный станок
ИНСТРУКЦИЯ
(РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ)
СОДЕРЖАНИЕ
I. Общие положения
II. Технические параметры и обрабатывающие способности
III. Руководство пользователя.
IV. Электрические системы
V. Смазка & Обслуживание
VI. Установка
Примечание: Перед работой пользователи должны внимательно прочесть данную инструкцию
TG2 Электрический трубогибочный станок
I. Общие положения
TG2 Электрический трубогибочный станок (профилегибочный) является специальным приспособлением, которое может использоваться отдельно, в качестве первичного инструмента или в сочетании с другими станками. На станке возможно изготавливать красивые и практичные декоративные объекты из прямоугольных или круглых металлических труб, а так же плоского полосового проката. Станок может широко применяться в областях архитектуры, декоративной отделки, производства мебели, муниципального озеленения, при производстве навесов и теплиц. Трубогиб является идеальным инструментом для крупносерийного и мелкосерийного производства.
II. Технические параметры и обрабатывающие способности
Позиции | Технические параметры | ||
Максимальный размер материала, обрабатываемого материала | Частота вращения главного вала | ||
Обрабатывающая способность | Круглая труба | Ш20Х1мм Ш 30Х1мм | 9 об/мин |
Квадратная труба | 20X20Xx1мм 30X30Xxlмм | ||
Пруток | Ш 16мм | ||
Полосовая сталь | 30Х10 мм | ||
Прямоугольный профиль | 40X40X2 50X50X2 70X50X2 | ||
380 В, 50 ГЦ или 220 В, 50 Гц Мощность: 1.5 КВт | |||
Внешний размер (Д х Ш х В) мм. | 1170X500X1140 | ||
Чистый вес (кг.) | 300 | ||
Вес брутто (кг.) | 360 |
ПРИМЕЧАНИЕ; Вышеуказанные параметры и мощности даны только для мягкой стали.
III. Руководство пользователя
Регулируя прижим с помощью верхней ручки, Вы можете увеличивать или уменьшать радиус на Вашей заготовке. Обратите внимание на то, что для придания профильной трубе крутого изгиба может понадобится несколько раз дотягивать верхний прижим. Так же от частоты «дотягивания» очень сильно зависит качество получаемой продукции. Если затянуть трубу слишком сильно, то протягивающие ролики могут не справится и будут вращаться «вхолостую». Так же, если перетянуть зажим, возможно получение ребристой поверхности на внутренней стороне заготовки.
3.1. Надежно установите станок на рабочее место, убедившись, что в вашем распоряжении имеется достаточное рабочее пространство.
3.2.Перед работой, сотрите антикоррозийное покрытие и грязь и, при необходимости, смажьте движущиеся детали.
3.3.Подсоедините станок к гнезду электропитания и проводу заземления. Перед испытанием проверьте состояние всех частей.
3.4. Всегда обрабатывайте материал рекомендуемых параметров и контролируйте твёрдость металла с которым будете работать.
IV. Электрические системы
Ваш станок требует однополярный источник питания переем. тока, 3-фазный, 380В, 50ГЦ или однофазный 220В,50 ГЦ (Режим электропитания изделий для наших клиентов за границей может быть изменен по их требованию). Электрические регуляторы монтируются внутри панели, в то время как кнопка управления монтируется на панели.
Представленная диаграмма иллюстрирует основные принципы электрических приспособлений, использующих источник питания на 380В.
Представленная диаграмма иллюстрирует основные принципы электрических приспособлений, использующих источник питания на 220В.
№ | СИМВОЛЫ | НАЗВАНИЯ, СПЕЦИФИКАЦИИ & МОДЕЛИ | ЗАМЕЧАНИЯ |
1, | L | Автопереключатель 15A | |
2. | K-1-K-2 | Контактор переменного тока JZC1-44E | |
3. | S-1-S-2 | Кнопка LAY3-A | |
4. | SQ-l-SQ-2 | Педальный переключатель EKW-5A | |
5. | X-1 X-2 | Гнездо 15A-5A | |
6. | TC | Трансформатор 380В/110В |
Список электрических компонентов
V. Смазка & Обслуживание
Перед работой снимите заднюю крышку, проконтролируйте масломер в масляном баке. Убедитесь, что масло заменяется каждые 6 месяцев для того, чтобы шестерни были в достаточной мере смазаны.
VI. Установка
Перед использованием, отрегулируйте фиксаторы рядом с колесами машины так, чтобы должным образом закрепить машину и чтобы во время работы не было никакого перемещения, вызванного вибрацией.

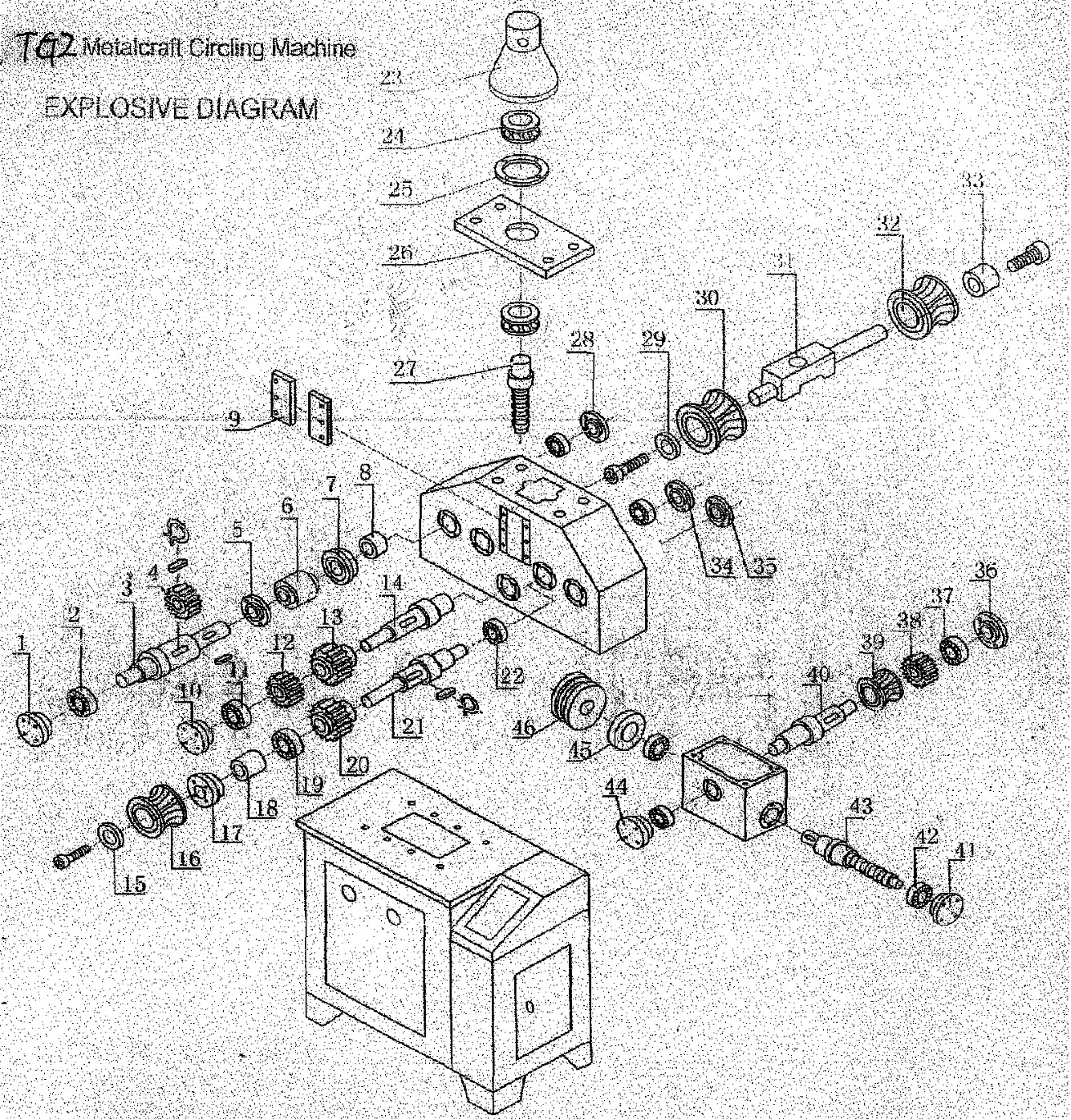

№ | Название | № | Название | № | Название | № | Название | № | Название | № | Название |
1 | Торцевая крышка | 9 | Закрывающая планка | 17 | Передняя торцевая крышка | 25 | Шайба | 33 | Нажимная крышка | 41 | Торцевая крышка |
2 | Подшипник 208 | 10 | Торцевая крышка | 18 | Кольцо | 26 | Закрывающая планка | 34 | Торцевая крышка | 42 | Подшипник 206 |
3 | Гибочный вал | 11 | Подшипник 208 | 19 | Подшипник 208 | 27 | Эталонный винт | 35 | Торцевая крышка | 43 | Червячный стержень |
4 | Верхняя шестерня | 12 | Шестерня | 20 | Верхняя шестерня | 28 | Торцевая крышка | 36 | Торцевая крышка | 44 | Торцевая крышка |
5 | Кольцо | 13 | Верхняя шестерня | 21 | Гибочный вал | 29 | Нажимная крышка | 37 | Подшипник 206 | 45 | Торцевая крышка |
6 | Нижний гибочный вал | 14 | Средний Вал | 22 | Подшипник 208 | 30 | Верхний валец | 38 | Нижняя шестерня | 46 | Шкив кожаного ремня |
7 | Кольцо | 15 | Нажимной узел | 23 | Масштабирующая кнопка (Scale Knob) | 31 | Нажимной вал | 39 | Червячное колесо | ||
8 | Регулировочная шайба | 16 | Валец | 24 | Подшипник 8205 | 32 | Верхний валец | 40 | Редуктор | 123 |
