Построение трехмерного объекта в T-Flex

государственное образовательное учреждение высшего профессионального образования

«Восточно-Сибирский государственный технологический университет»

(гоу ВПО ВСГТУ)

Кафедра «Машины и аппараты легкой промышленности»

Лабораторная работа № 2

по дисциплине

«Основы автоматизированного проектирования»

ПОСТРОЕНИЕ ТРЕХМЕРНОГО ОБЪЕКТА В T-Flex

для студентов специальности 150406  «Машины и аппараты легкой промышленности»

                                150408 «Бытовые машины и приборы»

Составители:

Улан-Удэ

Издательство ВСГТУ

2009

Методические указания и  задания для выполнения лабораторных работ по дисциплине основы автоматизированного проектирования  для студентов специальности 150406 – «Машины и аппараты легкой промышленности» / Сост.: , – Улан-Удэ, ВСГТУ, 2009 г.

Ключевые слова: Методические указания, лабораторная работа, основы автоматизированного проектирования, легкая промышленность

Цель работы: Изучение методов построения твердотельных моделей деталей.

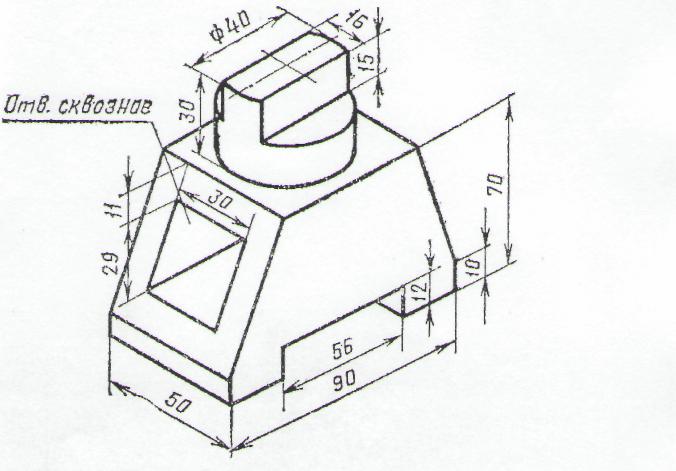

Рис. 1. Твердотельная модель к упражнению 1

Методические указания

Перед выполнением лабораторной работы №2 необходимо рассмотреть следующие вопросы из справочника: Построение окружности (С) Булевы операции (ЗВ) Выполнить упражнение 1. Выполнить упражнение 2. Ответить на контрольные вопросы.

Упражнение 1. Необходимо построить эскиз модели, представленной на рис. 1.
Время выполнения упражнения  30 минут.

Этапы построения

Запуск программы T-Flex, создание нового файла детали. Построение контура эскиза модели. Построение твердотельной модели детали методом выдавливания. Моделирование детали с помощью булевых операций. Построение дополнительной рабочей плоскости. Построение цилиндра. Объединение цилиндра и тела модели.

Используемые инструменты и команды:

Линия (L) Окружность (С) Изображение (GВыдавливание (ЗХ) Управление видом (ZW, ZI, ZO, ZA, ZM, ZT, ZP)

                       а)                                        б)

                       в)

Рис. 2. Профили для создания тел модели.

№	Этап построения	Последовательность действий этапов построения
1	Построение контура эскиза модели	Построить направляющие для построения основания модели (нижней части детали без цилиндра) Построить контура эскиза. Создать профили (рис. 2)
2	Построение твердотельной модели детали методом выдавливания	Выдавить первый профиль (рис. 2 а) на длину, равную 15, симметрично контура. Выдавить второй профиль (рис. 2 б), величина длины вектора - 30. Выдавить третий профиль (рис. 2 в), величина длины вектора -21.
3	Моделирование детали с помощью булевых операций	Объединить второй и третий тела. Вычесть из полученного тела первое тело выдавливания.
4	Построение дополнительной рабочей плоскости	Построить рабочую плоскость (команда 3W), выбрав верхнюю грань смоделированного тела. Активизировать построенную рабочую плоскость через контекстное меню.
5	Построение окружности для выдавливания цилиндра	Построить окружность с помощью команды С. Произвести обводку построенной окружности командой G. Объединить цилиндр и нижнюю часть модели.

Упражнение 2. Необходимо построить твердотельную модель детали, представленной ниже. Деталь задается преподавателем согласно варианту. Время выполнения упражнения  45 минут.

Этапы построения

Создание нового файла детали. Построение контура эскиза модели с помощью команды Линия (L). Построение твердотельной модели детали методом выдавливания. Моделирование детали с помощью булевых операций

Используемые инструменты и команды:

Линия (L) Изображение (G) Управление видом (ZW, ZI, ZO, ZA, ZM, ZT, ZP) Окружность(С) Булевы операции

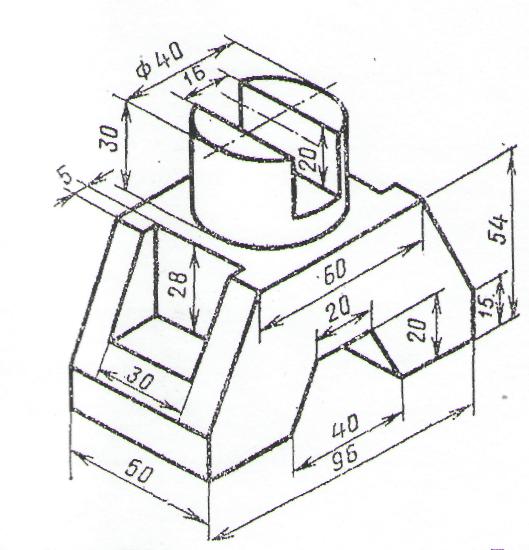

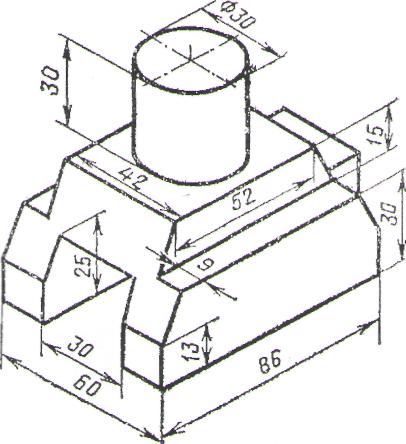

  Деталь №1                                Деталь №2

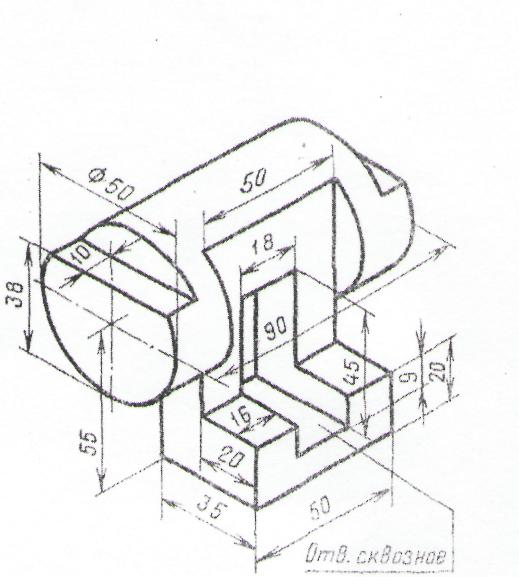

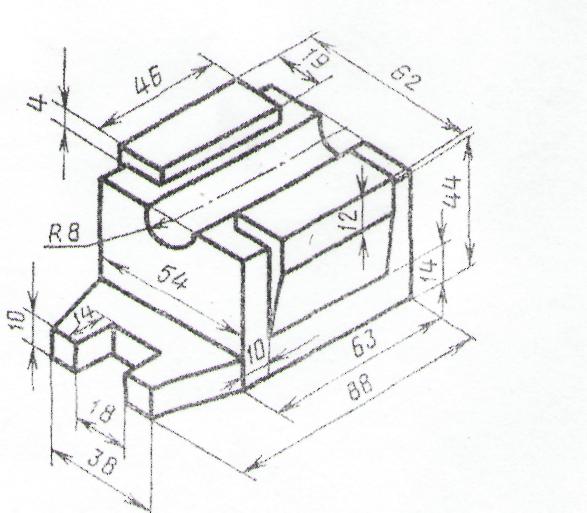

  Деталь №3                                Деталь №4

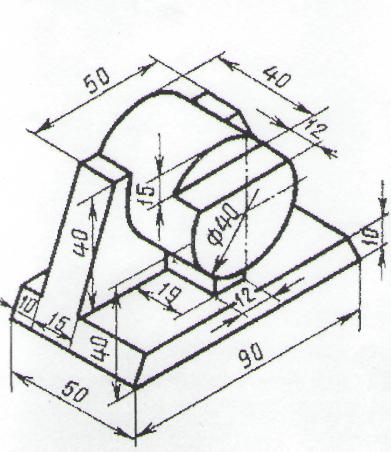

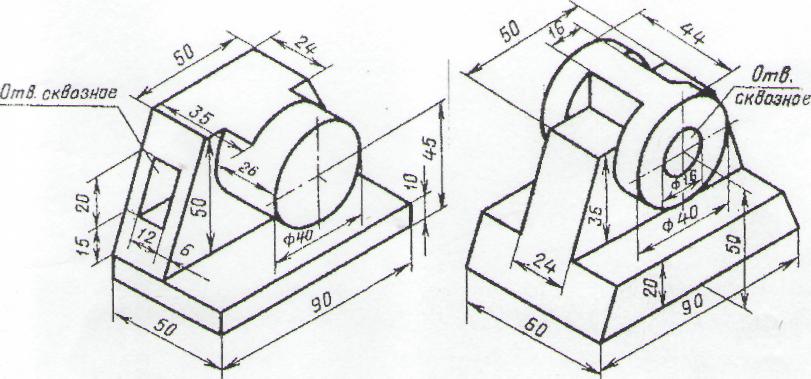

Деталь №5                                                        Деталь №6

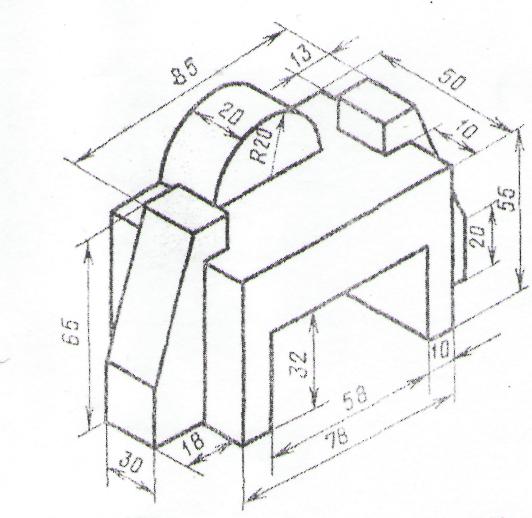

Деталь №7                                                        Деталь №8
