Определение длины световой волны с помощью дифракционной решётки

Федеральное агентство по образованию РФ.

Новгородский государственный университет имени Ярослава Мудрого.

__________________________________________________________________________

Кафедра «Общей и экспериментальной физики»

Определение длины световой волны с помощью дифракционной решётки

Лабораторная работа по дисциплине:

«Оптика»

Отчёт

Преподаватель

____________

(подпись)

«___»_______________2009 г.

Студент гр. 8031

______________

(подпись)

«__»________________2009 г.

2009 г.

1. Цель работы:

Изучение явления дифракции и определение длины волны с помощью дифракционной решетки.

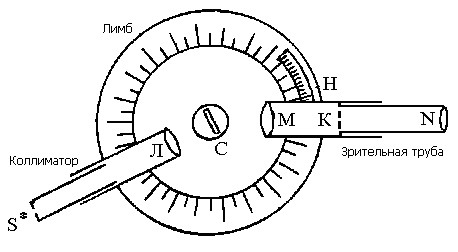

2. Схема установки:

М – объектив;

Н – нониус;

Л - линза;

N – окуляр;

S – входная щель;

С – столик с дифракционной решёткой;

  Рис. 1

3. Рабочие формулы:

1.) Расчётные формулы:

- определение угла дифракции;

- определение длины волны;

где  - угол, слева от нулевого максимума;  = 0,005мм - постоянная решётки;

  - угол, справа от нулевого максимума;  m – порядок спектра;

  - угол дифракции;  - длина световой волны

2.) Формулы расчёта погрешности:

  - для формулы угла дифракции;

- для длины световой волны;



Таблица 1

Цвет спектральной линии и порядок спектра	№ измерения	Левое положение трубы, β1	Правое положение трубы, β2	Угол дифракции,	Длина волны,
Синяя I	1 2 3				0,000435 мм
Зеленая I	1 2 3				0,000544 мм
Желтая I	1 2 3				0,000587 мм
Синяя II	1 2 3				0,000434 мм
Зеленая II	1 2 3				0,000551 мм
Желтая II	1 2 3				0,000573 мм

4. Пример расчётов:

Расчёт погрешности:





5. Вывод:

В ходе данной работы я познакомился с явлением дифракции, мной было экспериментально установлены значения длины волн синего, зелёного и жёлтого спектров различных порядков с помощью дифракционной решётки. С учётом погрешности измерений, я получил следующие результаты:

;  ;

;  ;

;  .
