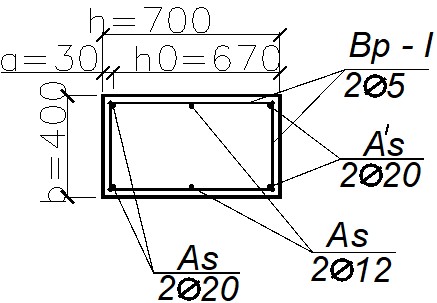

Проверка несущей способности:
h0=h-a=0,70-0,03=0,67 м
е0=0,232 м.
![]()
![]()
здесь ![]()
![]()
где
- определяется по СНиП 2.01.07 – 85* Нагрузки и воздействия в зависимости от снегового района;
- коэффициент сочетания. Тогда:
![]()
Далее находим коэффициент:
![]()
- коэффициент, принимаемый равным
но не менее
![]()
I – момент инерции сечения бетона:
![]()
Is – момент инерции сечения арматуры при симметричном армировании и коэффициенте
(согласно СНиП 2.03.01 – 84 табл.38 и при 35<
<83):
![]()
![]()

Коэффициент продольного изгиба определяется по формуле:

![]()
![]()

![]()
![]()
![]()
![]()
- проверка удовлетворяется.
Проверка по растянутой грани:
Проверяется комбинация с Mядр=160,65 кНм, M=231,26 кНм, N=605,25 кН.
![]()
![]()
![]()
здесь ![]()
![]()
![]()
Далее находим коэффициент:
![]()
- коэффициент, принимаемый равным
но не менее
![]()
I – момент инерции сечения бетона:
![]()
Is – момент инерции сечения арматуры при симметричном армировании и коэффициенте
(согласно СНиП 2.03.01 – 84 табл.38 и при 35<
<83):
![]()
![]()

Коэффициент продольного изгиба определяется по формуле:

![]()
![]()

![]()
![]()
![]()
![]()
- проверка удовлетворяется.

4.3 Расчет консоли колонны
Основные размеры консоли даны в табл.1

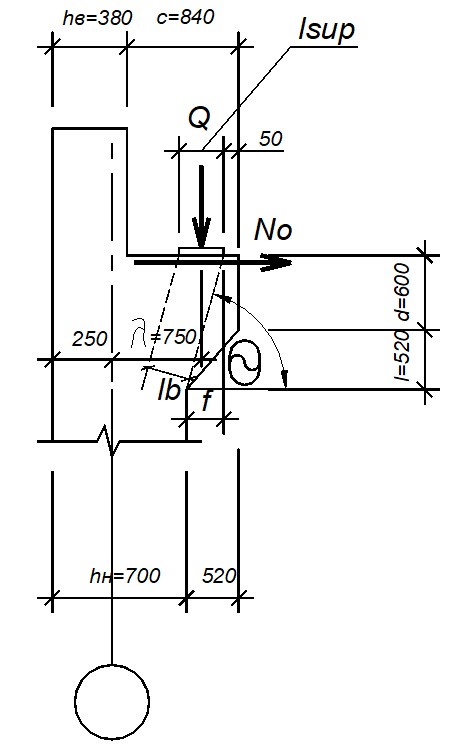

Исходные данные (рис.10):
Рис. 15 – Расчетная схема консоли
hb=380 мм; с=840 мм; hн=700 мм; d=600 мм; e=520 мм; lsup=340 мм.
![]()
В15; Rb=8,5 МПа; Eb=20500 МПа; Rbt=0,75 МПа.
Арматура А-II, Rs=280 МПа, Es=210000 МПа.
Условие прочности:
![]()
где ![]()
Принимаем хомуты ∅10 мм (Asw=0,785 см2) и шаг Sw=150 мм:
(
и ![]()

Из рис.10 следует:
![]()
где
f=52 – 5=47см; ![]()
тогда ![]()
Правая часть условия принимается не более
![]()
и не менее меньшего из 2-х значений:
![]()
![]()
Таким образом, принимаем правую часть равной 1258,95 кН, тогда проверка прочности
1258,95 кН удовлетворяется. Расчет окамляющих стержней:
![]()
![]()
![]()
Принимаем 2∅32 А-II с Аs=16,08 см2.
V. Расчет безраскосной фермы
5.1 Геометрические размеры фермы и поперечные сечения элементов
Применяется безраскосная ферма с пролетом 18 м.
Тип опалубки – II

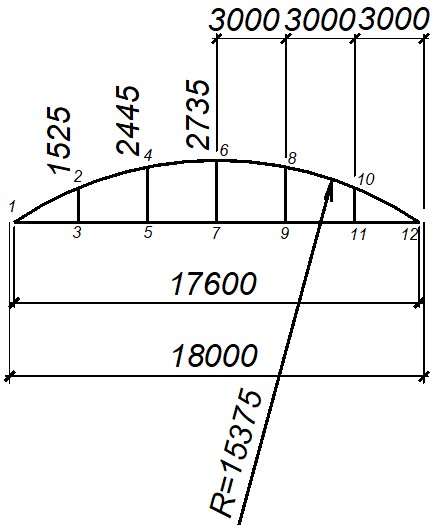

Рис.16 – Геометрическая схема безраскосной фермы пролетом 18 м
Сетка колонн 6х18 м, нагрузка на 1 м2 покрытия составляет 3,23+1,33=4,56 кН/м2, в том числе снег – 1,33 кН/м2. Этой нагрузке соответствует 2-й тип опалубки.
Унифицированные размеры поперечных сечений элементов фермы:
Тип опалубки – II
Размеры сечений b x h, м
Верхний пояс – 0,24х0,25
Нижний пояс – 0,24х0,28
Стойки – 0,24х0,25
5.2 Статический расчет фермы
Статический расчет безраскосных ферм производится на ЭВМ по программе MKEG для статически неопределимых систем. Шифр фермы складывается из величин: обозначения – KGK, пролета фермы и типа опалубки.
Исходные параметры расчета стержневой системы (фермы):
1. Количество элементов - 17;
2. Количество закрепленных узлов – 2;
3. Всего узлов – 12;
4. Шифр фермы – KGK 18-2;
5. Количество загруженных узлов – 2;
6. Величина узловой нагрузки – 82,08 кН.
Величина нагрузки на узлы верхнего пояса, исключая опорные:
где
- грузовая площадь;
- постоянная и снеговая нагрузка.

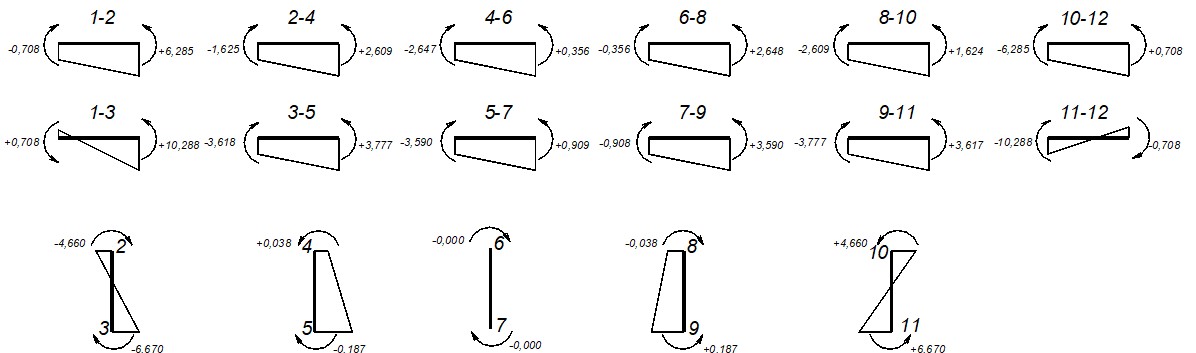

Рис. 17 – Построение эпюры моментов фермы в узлах
Проверка равновесия моментов в узлах:
Узел 1: - 0,708+0,708=0
|
