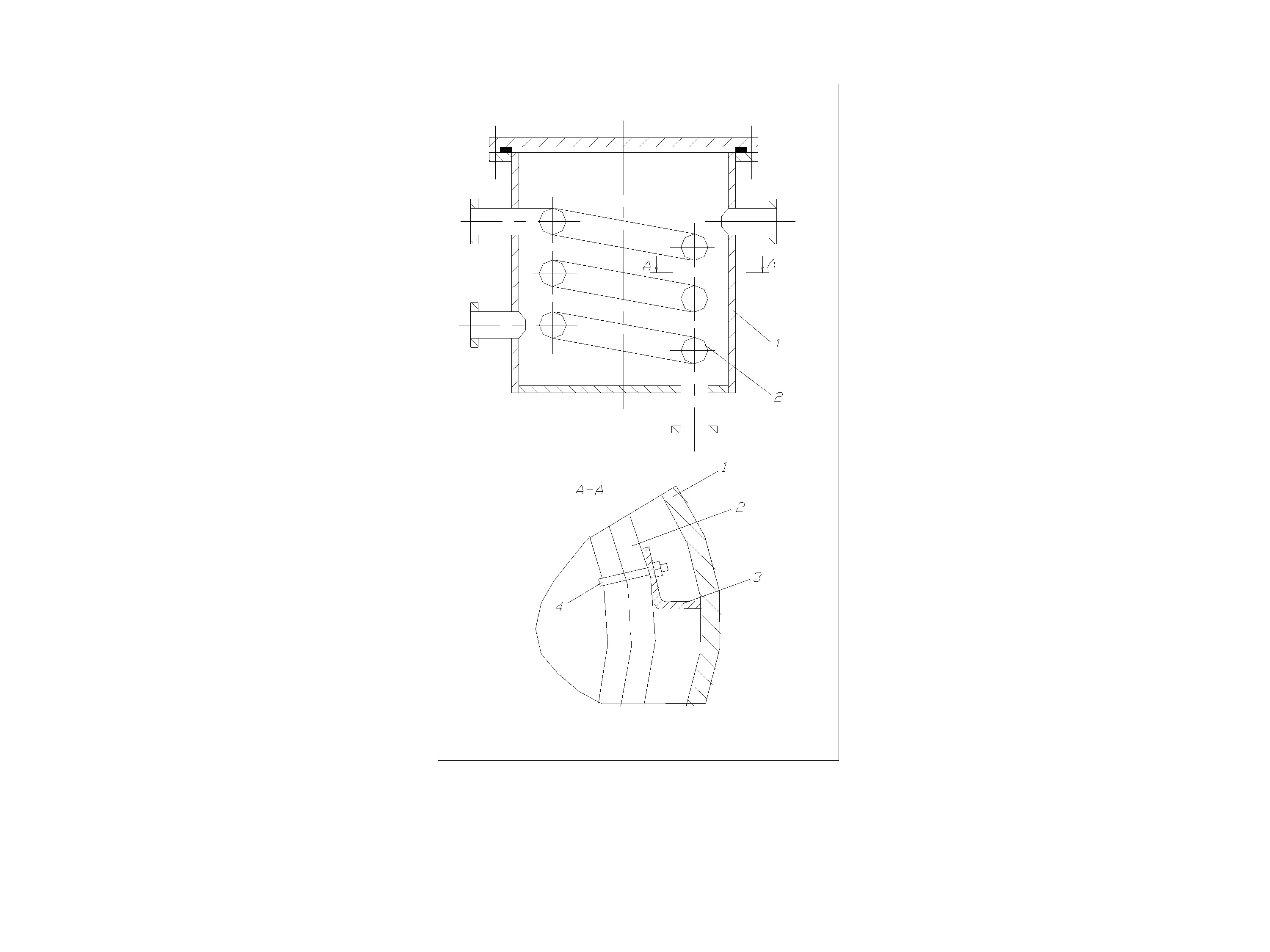

Рис. 1. Змеевиковый теплообменник:
1 – кожух сосуда; 2 – спираль; 3 – уголок; 4 – хомут.

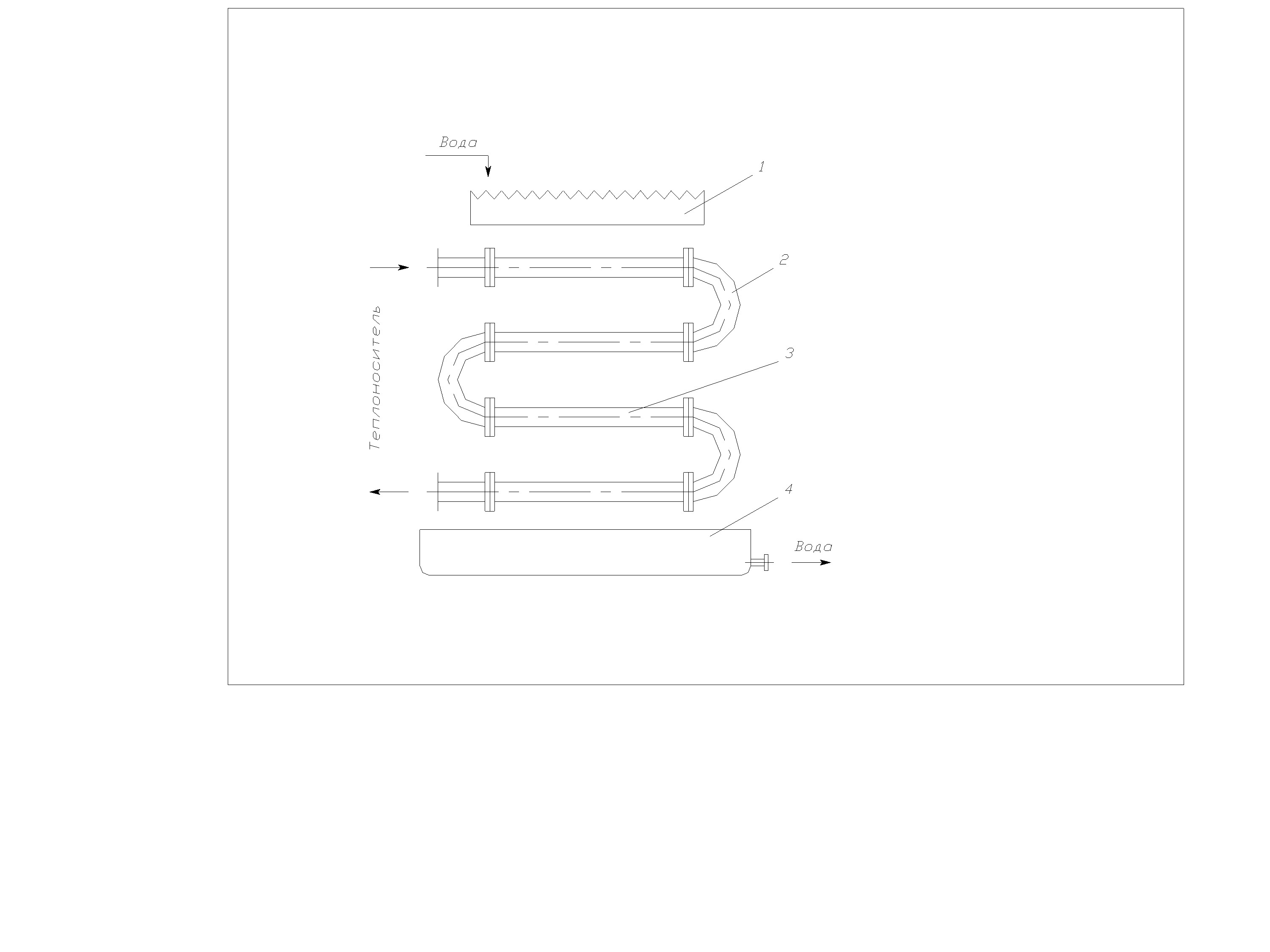

Рис. 2. Оросительный теплообменник:
1 – ороситель; 2 – колена; 3 – трубы; 4 – поддон.
Рис.3. Двухтрубный теплообменник:
1 – колено (калач), 2 – внешние трубы, 3 – внутренние трубы, 4 – патрубки.
а) б) в)

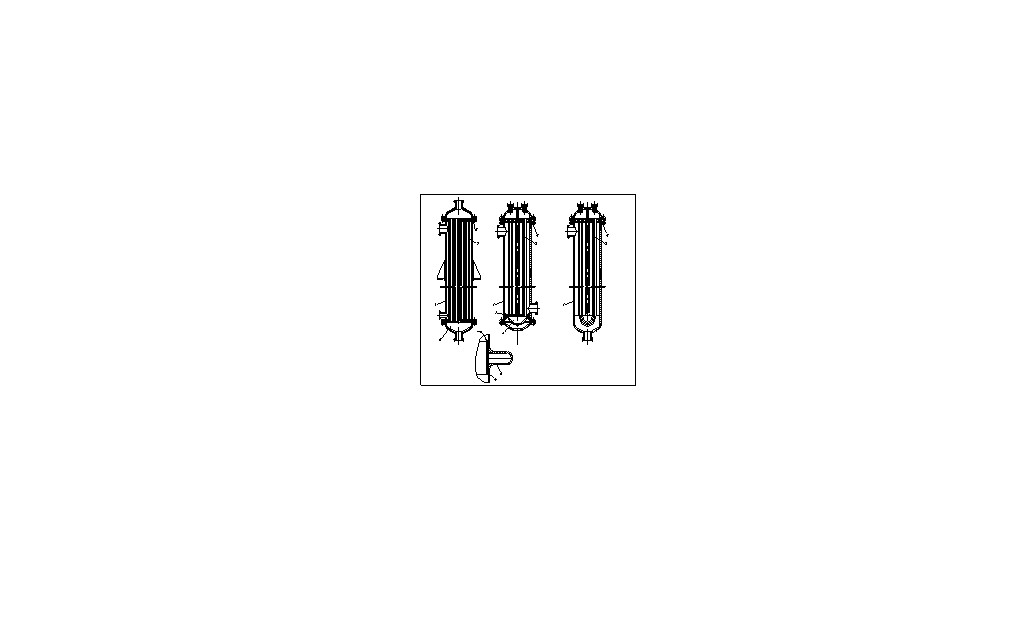

Рис.4. Кожухотрубные теплообменники:
а) с неподвижными трубками; б) с плавающей головкой; в) с U-образными трубками.
1 – обечайка; 2 – трубная решетка; 3 – трубки; 4 – днище; 5 – линзовый компенсатор; 6 – кольцо.

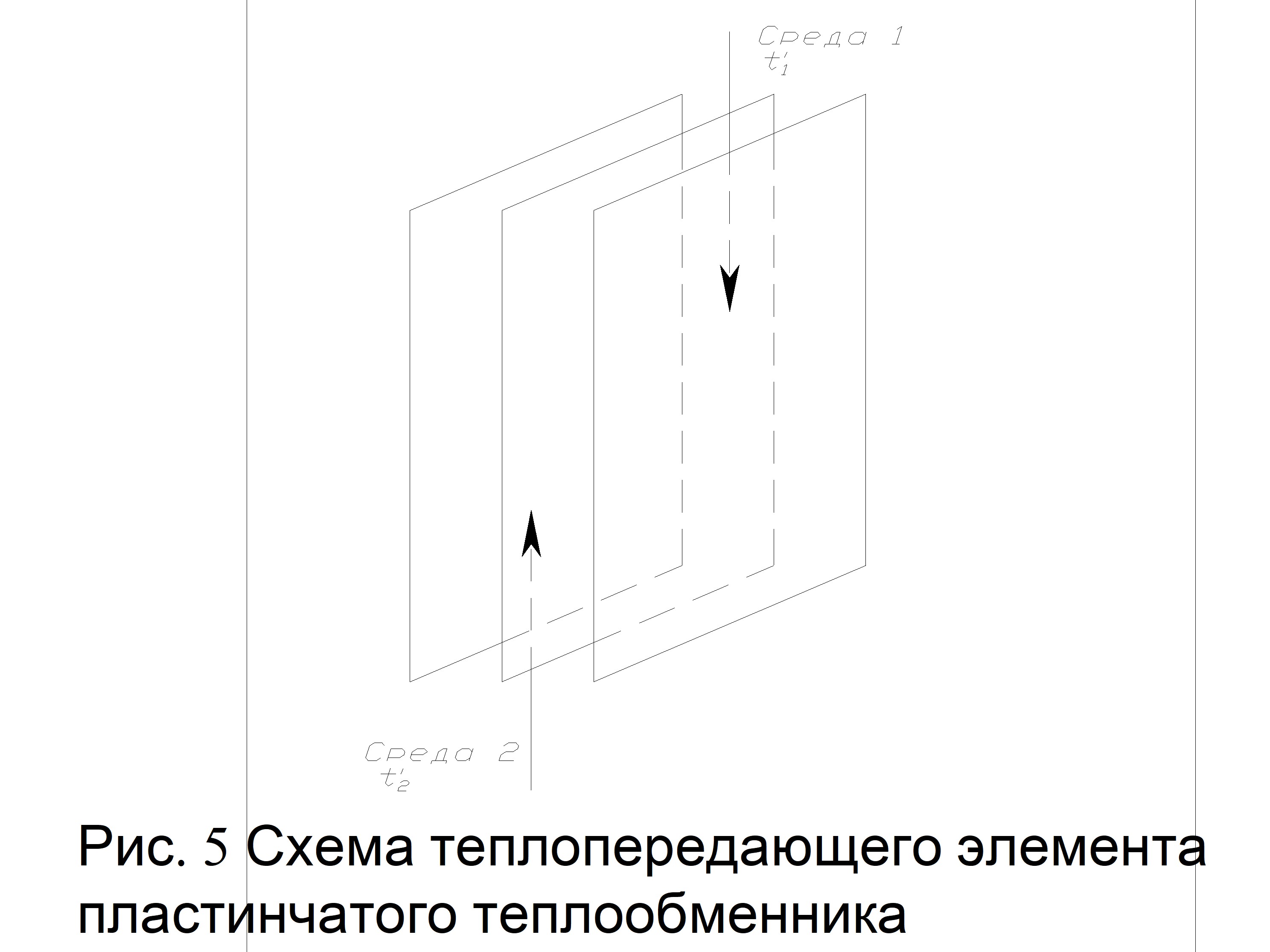

Рис. 5. Схема теплопередающего элемента пластинчатого теплообменника.

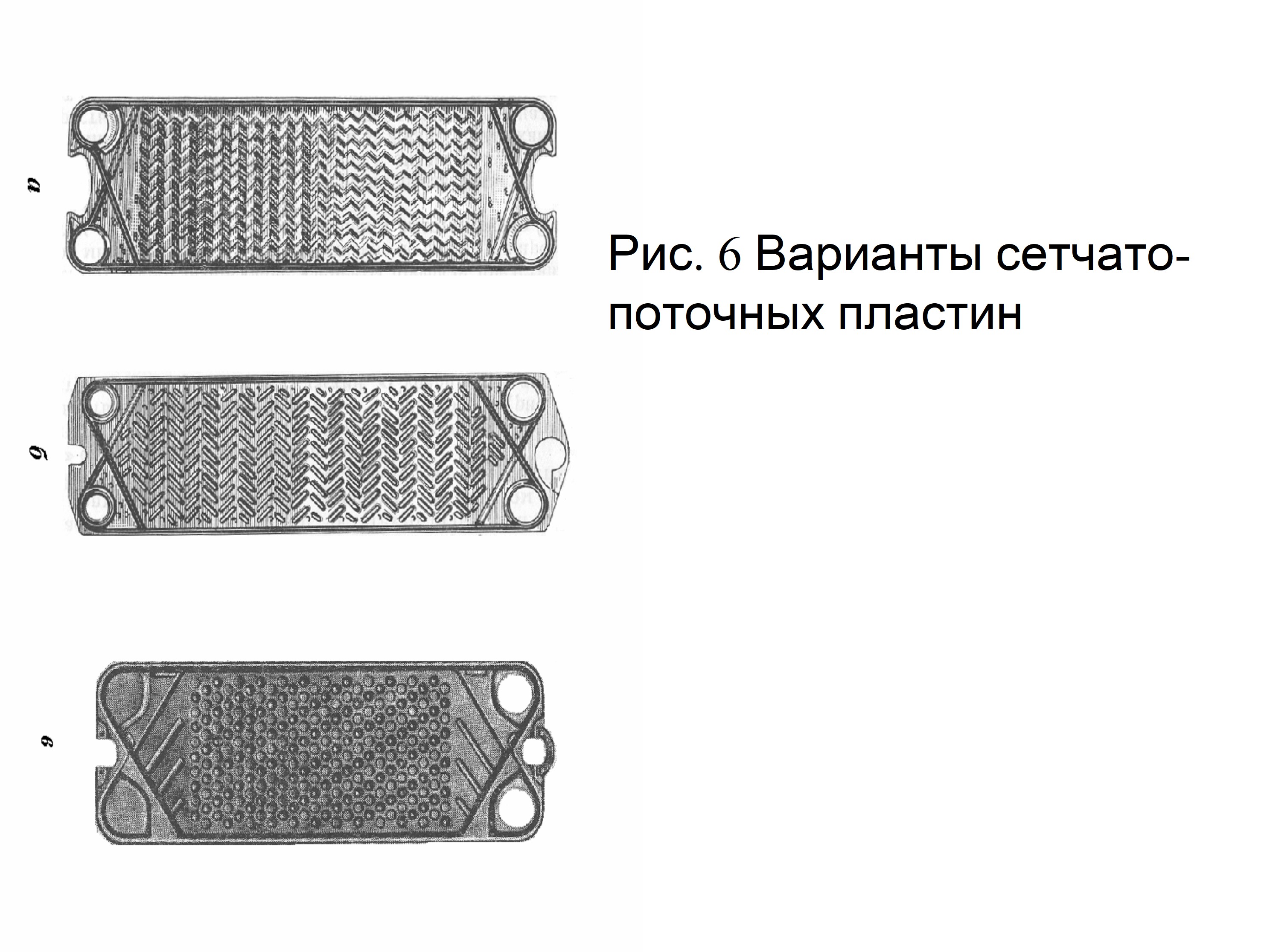

Рис. 6. Варианты сетчато-поточных пластин.
Рис. 7. Разборный пластинчатый теплообменник:
1 – нажимная плита; 2 – стягивающие шпильк;, 3 – теплопередающие пластины; 4 – нажимная плита.

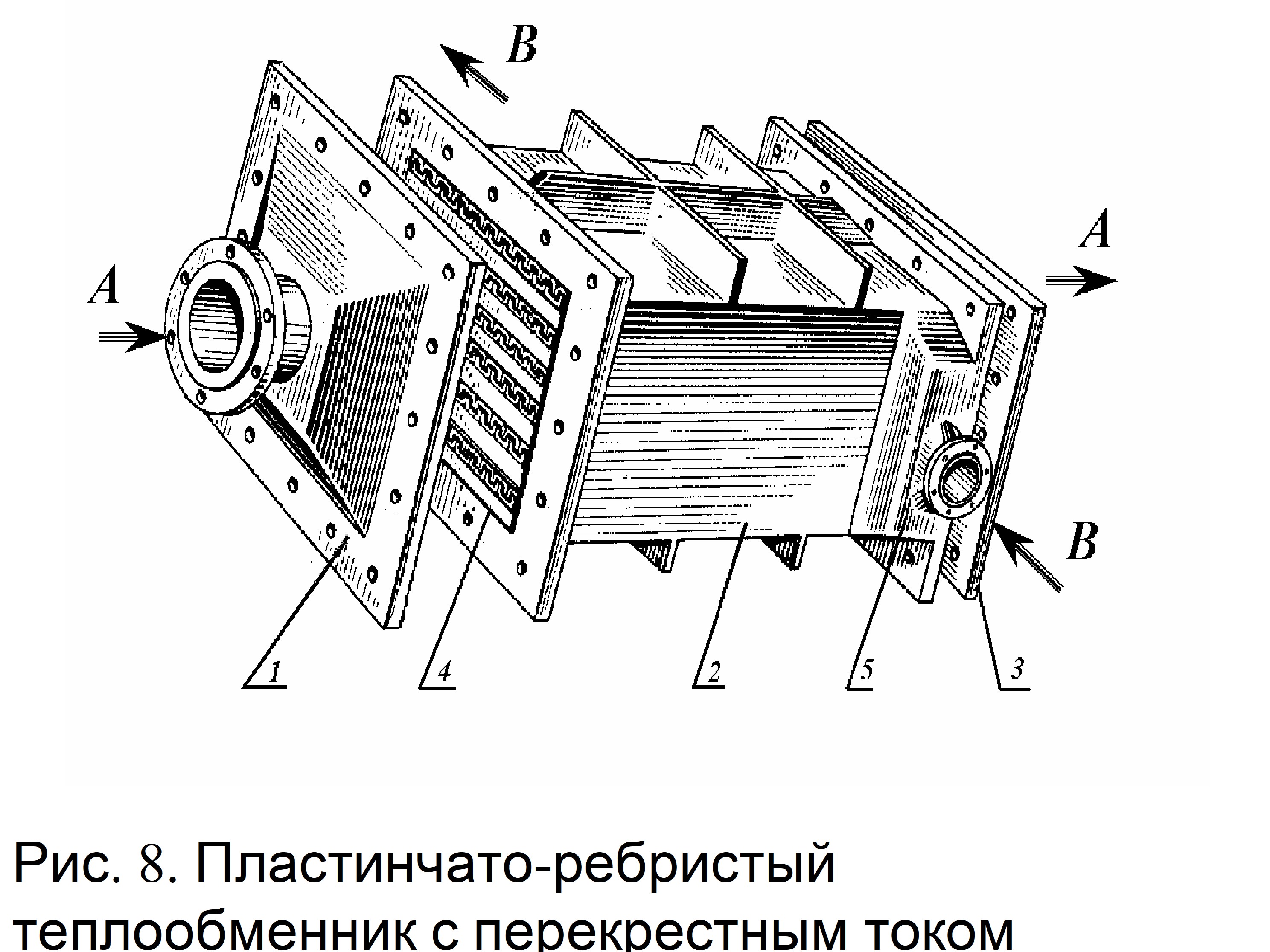

Рис. 8. Пластинчато-ребристый теплообменник с перекрестным током
Рис. 9. Спиральный теплообменник:
а) на лапах; б) на цапфах:
1 – спиральные каналы; 2 – обечайка; 3 – разделительная перегородка (керн); 4 – крышки.

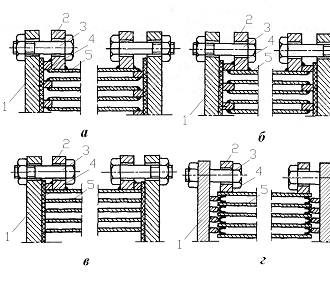

Рис. 10. Уплотнения торцов каналов спирального теплообменника:
а) тупиковые каналы; б) глухие каналы; в) сквозные, уплотненные листовой прокладкой; г) сквозные, уплотненные U-образной прокладкой:
1 – крышка; 2 – фланцы; 3 – стяжные болты; 4 – прокладки; 5 – поверхность теплообмена (спираль).

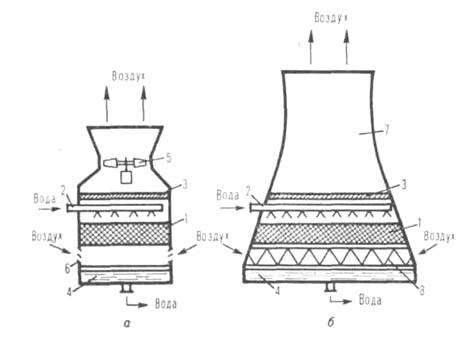

Рис. 11. Противоточные градирни: а - вентиляторная; б - башенная.
