МУЖСКАЯ РУБАШКА
ИНСТРУКЦИЯ ПО РАСПЕЧАТКЕ ВЫКРОЕК И ПОСЛЕДОВАТЕЛЬНОСТЬ ПОШИВА
Описание внешнего вида
Рубашка мужская прилегающего силуэта с центральной бортовой застёжкой (притачная планка) на петли и пуговицы. Левая полочка с накладным карманом. Спинка с отрезной двуслойной кокеткой, двумя талиевыми вытачками. Рукав втачной, одношовный со шлицей, обработанной притачной обтачкой. Низ рукавов обработан притачными манжетами, застёгивающимися на петлю и пуговицу. Для регулировки длины манжеты пришивается вторая пуговица.
Конструктивные прибавки к этой модели: для размеров 44-50: Ог = 13см, От = 12см;
для размеров 52-60: Ог = 15см, От = 13см;
По линии бёдер конструктивная прибавка не мене 3 см, однако её величина варьируется от размера к размеру, обеспечивая сохранение силуэтной формы,
При заказе выкройки Вы получаете 3 pdf-файла:
- Файл с инструкцией по печати выкройки, содержащий контрольный квадрат и мерки, по которым была построена выкройка; Файл с выкройкой в формате А4, для печати на обычном принтере Файл с выкройкой на одном большом листе - для печати на плоттере
* ПЕЧАТЬ НА ПРИНТЕРЕ ФОРМАТА А4:
При печати выкройки в формате А4 откройте программу Adobe Reader и поставьте галочку "Реальный размер" (или снимите галочку "По размеру страницы") в настройках печати.
Обратите внимание на тестовый квадрат (или сетку) на листе с выкройкой. Его размер ровно 10 на 10 см. Он нужен для того, чтобы понять - правильно ли настроен на вашем принтере масштаб при печати. Прежде чем печатать всю выкройку, распечатайте лист с красным квадратом и измерьте его. Стороны по 10 см? значит, можно печатать и остальные листы выкройки. Если же стороны больше или меньше 10 см - нужно скорректировать масштаб печати у вашего принтера. Иначе выкройка распечатывается некорректно.
После распечатки всех страниц выкройки, склейте их по указанному порядку: буквы (A/B/C+) обозначают столбец, а цифры (01/02/03+) - строку. У первого (левого верхнего) листа выкройки будет номер A01.
ПЕЧАТЬ НА ПЛОТТЕРЕ:
При печати выкройки на плоттере откройте файл выкройки в программе Adobe Reader (или Foxit Reader). Нажмите на пункт меню "Файл", затем выберите "Распечатать". Выберите режим печати "Постер" в разделе "Настройка размера и обработка страниц". Убедитесь, что в значении поля "Масштаб сегмента" стоит значение 100%. Отметьте галочками поля "Метки вырезки", "Ярлыки" и "Разбить только большие страницы".

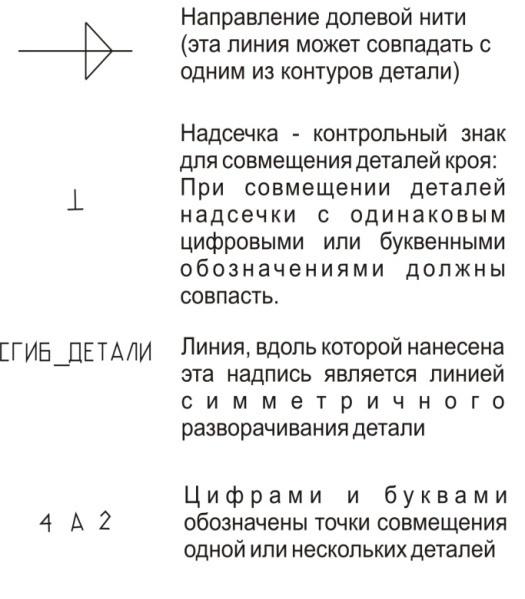

На выкройке приняты следующие обозначения:
Спецификация деталей
Основной материал
Спинка – 1 деталь (со сгибом) Перёд – 2 детали Рукав – 2 детали Накладной карман – 1 деталь Планка переда (полочки) – 2 детали Манжет – 4 детали Кокетка спинки – 2 детали (со сгибом) Воротник – 2 детали (со сгибом) Стойка воротника – 2 детали (со сгибом) Обтачка шлицы рукава – 2 детали (со сгибом)Термоклеевой прокладочный материал
(специальный для дублирования воротников мужских рубашек)
- Воротник – 1 деталь
- Стойка – 1 деталь
- Манжет – 2 детали
Тканый или нетканый термоклеевой прокладочный материал
- планка полочки – 2 детали
Внимание! При раскрое деталей необходимо добавить припуски на швы. По всем соединительным срезам рубашки – 1 см. По нижнему срезу переда и спинки припуск на шов 2 см. По срезу концов и отлёту воротника, обтачному срезу стойки, а также нижнему и боковым срезам манжет – 7 мм.
Рекомендации по материалам: Для изготовления рубашки Вам потребуется основной материал – из группы сорочечных тканей, содержащих натуральные и (или) шёлковые волокна и нити гладкокрашеные или с рисунком (полоска, клетка и т. т.д.)
Рассчитать необходимое количество материала для мужской рубашки очень просто – одна длина изделия плюс длина рукава плюс 20 см (чтобы точно хватило ☺).
Пример раскладки деталей на полотне представлен на рисунке.
В среднем на мужскую рубашку для высокого мужчины (рост 180- 188) потребуется около 150 см основного материала при ширине не менее 140 см.
Пример раскладки деталей кроя
Красным цветом показано направление нити основы, соответствующее НТД, а синим варианты, определённые рисунком материала (клетка, полоска и т. д.).
Для изготовления платья Вам также потребуется:
- Термоклеевой прокладочный материал (специальный для дублирования воротников мужских рубашек) – 20 см
- Тканый или нетканый термоклеевой прокладочный материал – 10 см
- Пуговицы – 13 штук (из расчёт по 2 на каждую манжету)
Технологическая последовательность обработки
Обработка воротника

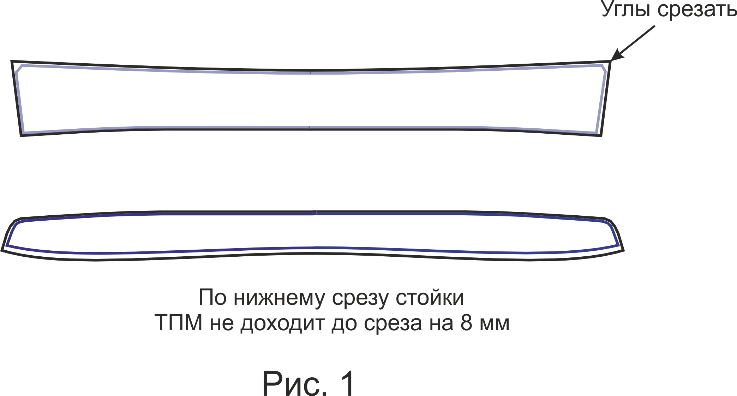

Продублируйте верхний воротник и стойку верхнего воротника (Рис. 1). Уголочки не дублировать, для облегчения вывёртывания.

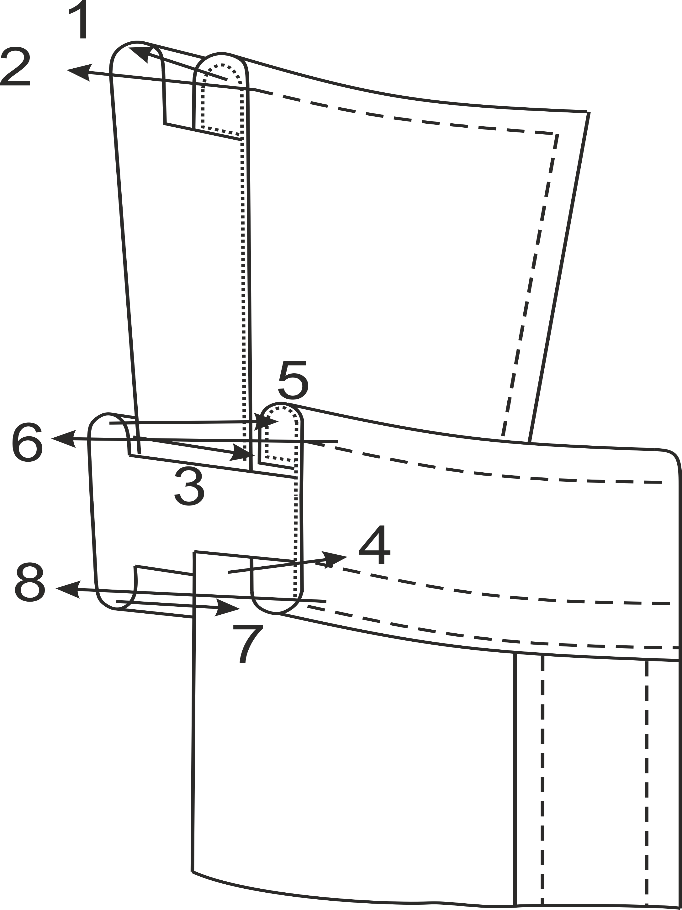

Обтачайте верхний воротник нижним по отлёту и концам. (Рис. 2 строчка 1) Подрежьте припуски швов в углах воротника, вывертывание и прессование отлета и углов воротника с выправлением канта. Настрочите отделочную строчку по отлету и концам воротника. (Рис. 2 строчка 2) Скрепите верхний и нижний воротники по нижнему срезу. (Рис. 2 строчка 3) Начертите линию обтачивания уступов стойки. Застрочите нижний срез верхней стойки с огибанием среза клеевого прокладочного материала. (Рис. 2 строчка 4) Притачайте стойку к воротнику, обтачивая уступы стойки, подрежьте припуски швов обтачивания уступов, выверните стойку на лицевую сторону. (Рис. 2 строчка 5). Приутюжьте. Настрочите отделочную строчку по шву соединения воротника со стойкой и краю уступов стойки. (Рис. 2 строчка 6) Нанесите места расположения плечевых швов и центра горловины спинки на верхней и нижней стойках.
Рис. 2
Обработка рукава
Разрежьте рукав по намеченной линии, определяющей место расположения шлицы. Застрочите один срез разреза шириной шва 5 мм. Заутюжьте обтачку шлицы пополам. Заутюжьте один из продольных припусков на обработку обтачки на изнаночную сторону на 10 мм. Заутюжьте верхний фигурный припуск на обработку шлицы на изнаночную сторону на 10 мм. Настрочите отделочную строчку по сгибу (строчка № 2). Притачайте обтачку по второму срезу разреза шлицы (ширина шва 10 мм). Заутюжьте припуски шва в сторону обтачки. Настрочите обтачку на рукав по заутюженным краям на 1-2 мм от сгиба (строчка № 4). Застрочите складочки по нижнему срезу рукавов по контрольным знакам.
Обработка манжет
Продублируйте манжету термоклеевым прокладочным материалом. Застрочите припуск на обработку верхнего среза манжета с огибанием среза прокладки на расстоянии 6 мм от сгиба. Обтачивайте верхний манжет нижним. Подрежьте припуски швов. Выверните на лицевую сторону. Приутюжьте. Настрочите отделочную строчку по краю манжет.Обработка полочек
Застрочите припуск на обработку верхнего среза накладного кармана. Заутюжьте карман по лекалу, высекание припусков срезов в углах. Наметьте место расположения кармана на полочке. Наметайте и настрочите карман на полочку. Приутюжьте. Продублируйте планку. Заутюжьте припуски на обработку планки. Приметайте и притачайте планку по краю борта.Обработка спинки

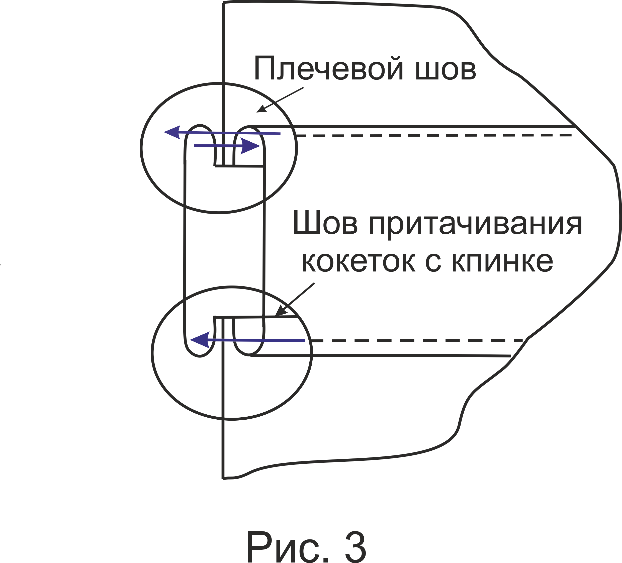

Застрочите вытачки. Заутюжьте к центру. Притачайте кокетку к спинке по верхнему срезу накладным швом с одним закрытым срезом.( Рис. 3)
Монтаж
Стачайте полочку и спинку по плечевым срезам. (Рис. 3) Настрочите отделочную строчку по шву. Втачайте стойку нижнего воротника в горловину. Настрочите стойку верхнего воротника на горловину сорочки. Втачайте рукава в открытые проймы. Обметайте срезы. Настрочите отделочную строчку по шву втачивания рукавов в проймы. Стачайте полочку и спинку по боковым срезам. Срезы обметайте. Настрочите отделочную строчку по боковым швам. Застрочите складочки по нижним срезам рукавов. Притачайте манжеты к рукавам. Застрочите нижний срез сорочки швом в подгибку с закрытым срезом. Наметьте место расположения петель. Обметайте петли. Наметьте место расположения пуговиц. Пришейте пуговицы.
