Настройка видеооборудования камер распознавания номеров
Характеристики камеры.Наименование параметра | Рекомендуемое значение |
Тип камеры | CCTV |
Разрешение | 600твл и более |
Чувствительность | не хуже 0,05 люкс |
Ручной затвор | Для движущегося транспорта обязателен. |
Варифокальный объектив | 5-50мм |
Расположение камеры.
Камеру необходимо устанавливать как можно ближе к оси движения автомобиля и как можно дальше от автомобиля, но при этом учитывать возможное перекрытие номера следующего автомобиля и засветку камеры фарами. Камера должна иметь крепеж, имеющий 3 степени свободы: по горизонтали, по вертикали и вокруг оптической оси. Установить камеру так, чтобы в течение всего времени суток в поле зрения не было резких контрастов (яркие белые пятна, тени, блики, фонари и пр.)
Наименование параметра | Рекомендуемое значение |
Высота расположения видеокамеры | 2 метра |

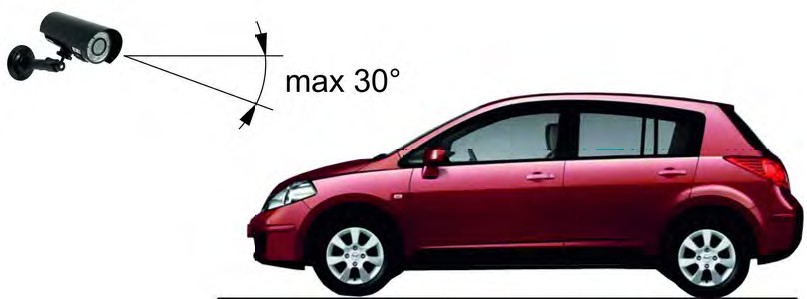

Наклон по вертикали | не более 30 град. |

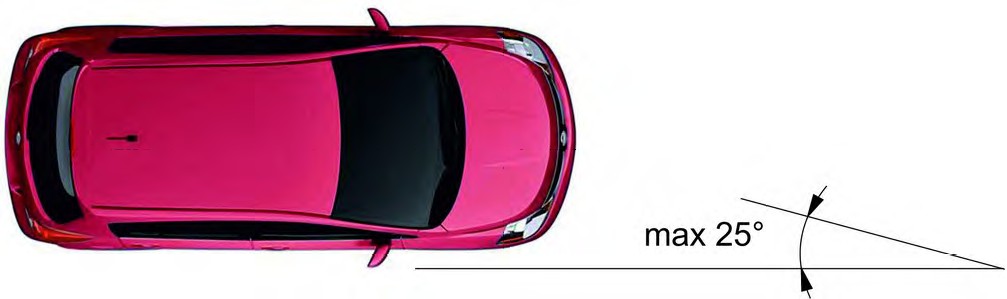

Наклон по горизонтали | не более 25 град. |

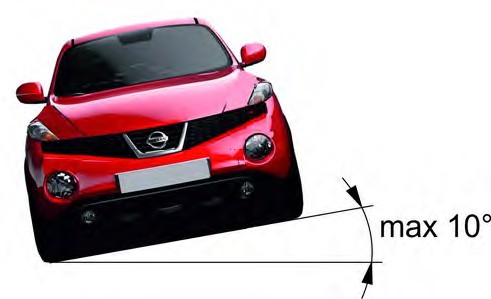

Допустимый крен номерной пластины | не более 10 град. |

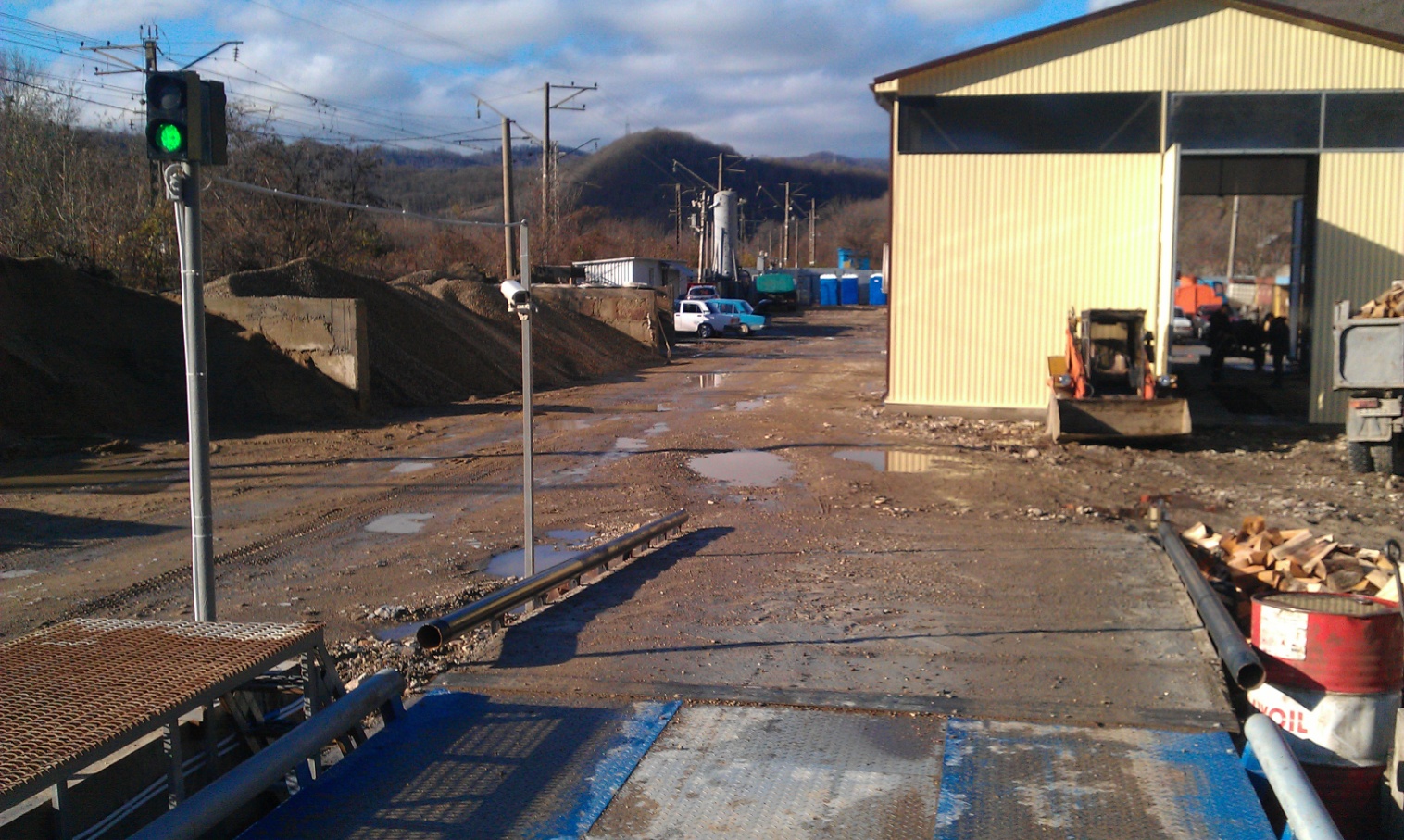

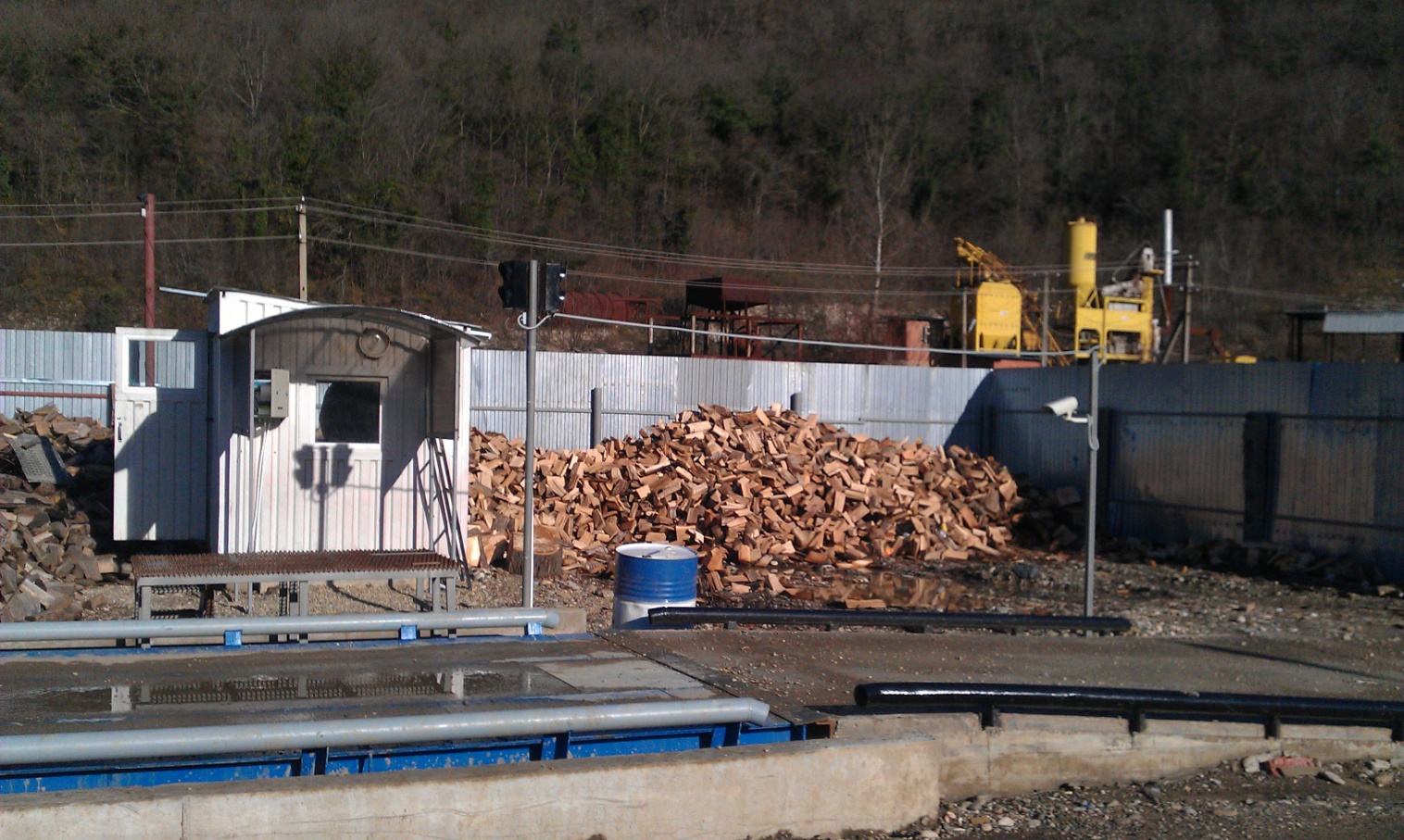

Пример установки камер и светофоров
Настройка внутренних функций видеокамер.
Дополнительные функции камер: автоматическая фокусировка, компенсация засветки и выравнивание дрожащего изображения — должны быть отключены.
Рекомендуем отключать имеющиеся в камере функции управления автодиафрагмой и АРУ, т. к. данные функции могут работать на затемнение области номерного знака ТС. Функцию автодиафрагмы можно использовать, если в поле зрения камеры не возникает быстрых изменений яркости. В противном случае эту функцию следует отключить.
Рекомендуется включать функцию компенсации встречной засветки.

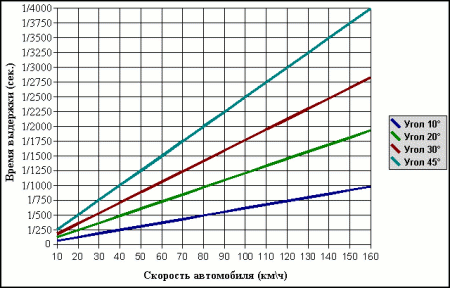

Для систем определения номера в движении существует проблема качества картинки при распознавании автомобильных номеров – смазывание (motion blur). В таком случае необходимо применять камеры ручной установкой выдержки (время экспозиции кадра, shutter). Она должна быть достаточно малой, чтобы смазывания не происходило. Максимально-допустимая выдержка зависит от скорости автомобиля и угла установки камеры, в соответствии с графиком изображенным на рис. 1.
Рис. 1
Для объектива с фиксированной диафрагмой диафрагма устанавливается таким образом, чтобы при максимальной освещенности в течение суток номер не был переосвещён.
Настройка объектива.

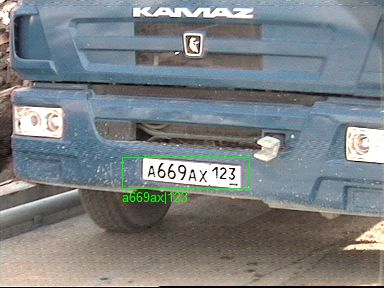

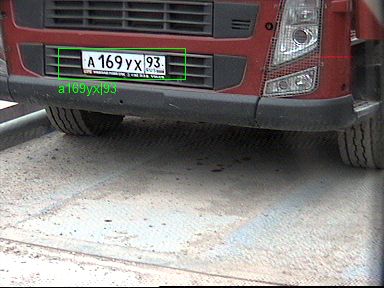

Пример оптимальной настройки фокуса камеры для систем взвешивания в статике.
Настраивать фокусное расстояние следует так, чтобы номерной знак ТС относительно всего изображения был меньше 1/3 части кадра по горизонтали. Приближать еще более не целесообразно т. к. есть возможность того, что номер ТС может не поместиться в изображение.
Дополнительные рекомендации.

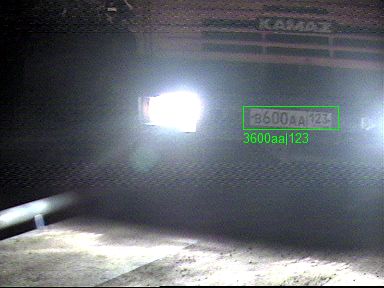

В ночное время, рекомендуем хорошо освещать весы, иначе при включенном свете фар качество отображения номера ТС значительно падает. Особенно для объектива с фиксированной диафрагмой
Рекомендуемые аналоговые камеры для систем распознавания
Для кожухов
JVC TK-C9200E,
JVC TK-C9300E,
JVC TK-C9301EG,
Bosch LTC 0385.
В сложных случаях – Bosch LTC 0510.
Acumen Ai-WD99
ActiveCam AC-A150
Microdigital MDC-4220TDN
Infinity CX-DN570REA/RED
Infinity CX-TWDN560SD
Watec WAT-902H2 ULTIMATE
SAMSUNG SHC-737P
Sanyo VCB-3380P
Samsung SCC-B2335P
Bosch LTC-0385
Уличные
Vision VN70LP
Vision VN80LP
Smartec STC-3680/3 ULTIMATE
Smartec STC-3680LR/3 ULTIMATE
Smartec STC-3630/3 ULTIMATE
Bosch REG-L1
ТКН-259
