ПРЕЗЕНТАЦИЯ ЭВН
МАРКИ « EPICO»
Водонагреватель накопительный электрический пользуются все наибольшей популярностью. Каждый городской житель не раз сталкивался с проблемой отключения горячей воды в доме. Особенно это характерно для весеннего и летнего периода, когда ведутся профилактические и ремонтные работ. Лучший выход не остаться без горячей воды – приобретение электрического водонагревателя. Выбор того или иного вида водонагревателя зависит от индивидуальных потребностей покупателя и условий его дальнейшей эксплуатации. В общем, можно сказать, что водонагреватель — это устройство, которое может пригодиться любому: от горожанина до владельца отдельного комфортабельного дома
Накопительные водонагреватели могут быть использованы как в городской квартире, так и в любом помещении, даже там, где отсутствует центральная система водоснабжения, они отлично подходят для дачи. Все модели имеют качественный водонагревательный элемент, это позволяет избежать возможности коррозии металла и обеспечить высокую теплопроводность. Водонагреватель можно установить в отдельном помещении, встроить в шкаф или закрепить на стене.
Основным их достоинством является возможность их подключения к обычной электрической сети в 220В. Большинство моделей оснащены специальной системой защиты от утечек, избытка давления, удара током, включения прибора без воды, что гарантирует полную безопасность их использования.. Благодаря высокой скорости реакции управления процессами эта система осуществляет нагрев воды очень быстро, что служит несомненной экономией электроэнергии.
Большим плюсом использования электрических накопительных водонагревателей является их компактный размер, позволяющий устанавливать их даже в самых маленьких помещениях, кроме того, водонагреватели просты в монтаже и обслуживание
Модельный ряд ЭВН EPICO представлен очень широко..

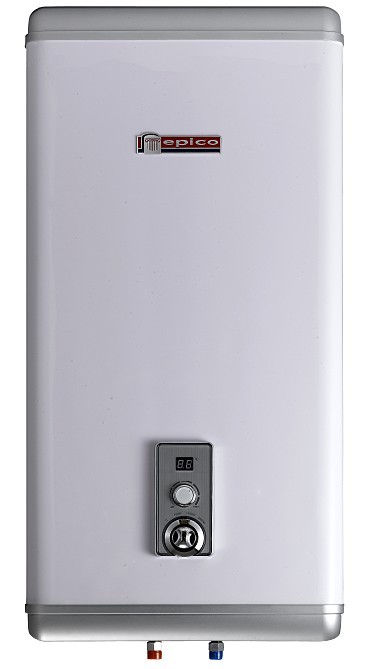

Модели RZB –(LV-вертикальный плоский блестящий)

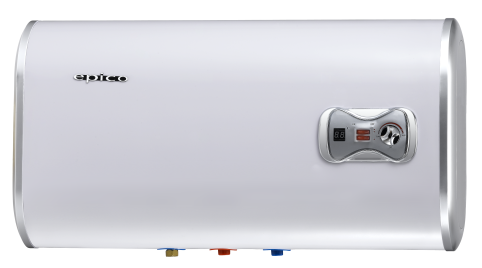

(LH-горизонтальный плоский блестящий)
Модель RZL—(BV-вертикальный круглый блестящий)
(BH-горизонтальный круглый блестящий)
Модель FAK –(LV-вертикальный плоский белый)
(LH - горизонтальный плоский белый)
Модель RAK—(BV-вертикальный круглый белый)
(BH-горизонтальный круглый белый)
Модель BEST-(LV – плоский квадратный вертикальный белый)

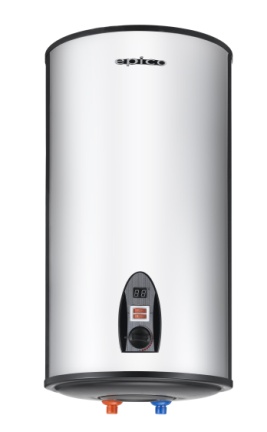

Модель DSCF Slim –(ELкруглый узкий белый диаметр 35см(все модели)
Модель DSCF Luxury- (EFкруглый белый (бочка))

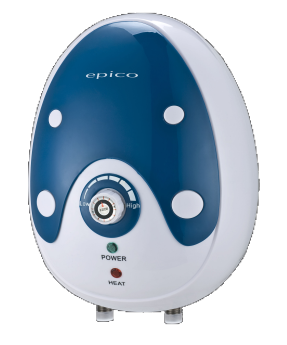

Серия малолитражек
Модели АМ9 . FAK 10. КА 8. Нижним и верхним подключением
Внешний корпус ЭВН в зависимости от модели выполняется из различных высококачественных материалов - ударопрочного пластика который не деформируется, не выгорает и сохраняет отличный внешний вид в течение всего срока эксплуатации (модели FAK. RAK.,АМ, КА BEST) низкоуглеродистой или специальной нержавеющей полированной стали(модели RZB. RZL ) и стали покрытой износостойкой эмалью(Модели SLIM
Внутренний бак водонагревателя изготовлен из нержавеющей стали толщина, которой составляет 1,2 мм. Причем, используется исключительно немагнитная нержавеющая сталь, максимально устойчивая к коррозии и технология сварки аргоном нержавеющей стали. Сварка нержавейки аргоном обеспечивает низкую пористость сварного шва. что повышает целостность изделия. увеличивает срок службы его эксплуатации. Этот вид термического соединения классифицируют как дуговую сварку. Сварка производится в среде инертного газа. Удельная масса аргона на 40%больше кислорода. что позволяет полностью вытеснить кислород из рабочей зоны. препятствует активизации процессов окисления. Преимущество применения аргона при сваривании деталей—отсутствие химических реакций с другими видами газов и металлов. Это позволяет получить сварные швы, максимально устойчивые к коррозии. В плоских моделях двойной внутренний бак . Внутри каждого водонагревателя(модели RZB/FAK/BEST) находится не один, а два нержавеющих бака, соединенных между собой! Это, во-первых, позволяет получить суперплоскую форму, выдерживающую большие давления, а во-вторых, обеспечивает эффективность работы горизонтальных моделей соизмеримую с работой вертикальных водонагревателей
МЕЖДУ КОРПУСОМ И БАКОМ
Остальные элементы водонагревателя не оказывают существенного влияния на качество воды и либо не требуют обслуживания, либо легко сменяются при поломке. Начнём с того, что находится именно «между корпусом и баком» — с теплоизоляции. В её роли обычно принято использовать различные типы пенопластов высокой плотности, которыми «запенивается» всё свободное внутреннее пространство, к примеру пенополиуретан. Он гораздо плотнее и тяжелее обычного упаковочного пенопласта или строительной пены, хотя, по сути, от них не отличается. Слоя толщиной в несколько сантиметров хватает на практически полную теплоизоляцию: остывание воды в баке происходит со скоростью в доли градуса в час. Делать слой ещё толще не всегда целесообразно: габариты растут куда быстрее, чем снижаются теплопотери, а для бытовых нагревателей размер корпуса имеет немалое значение.

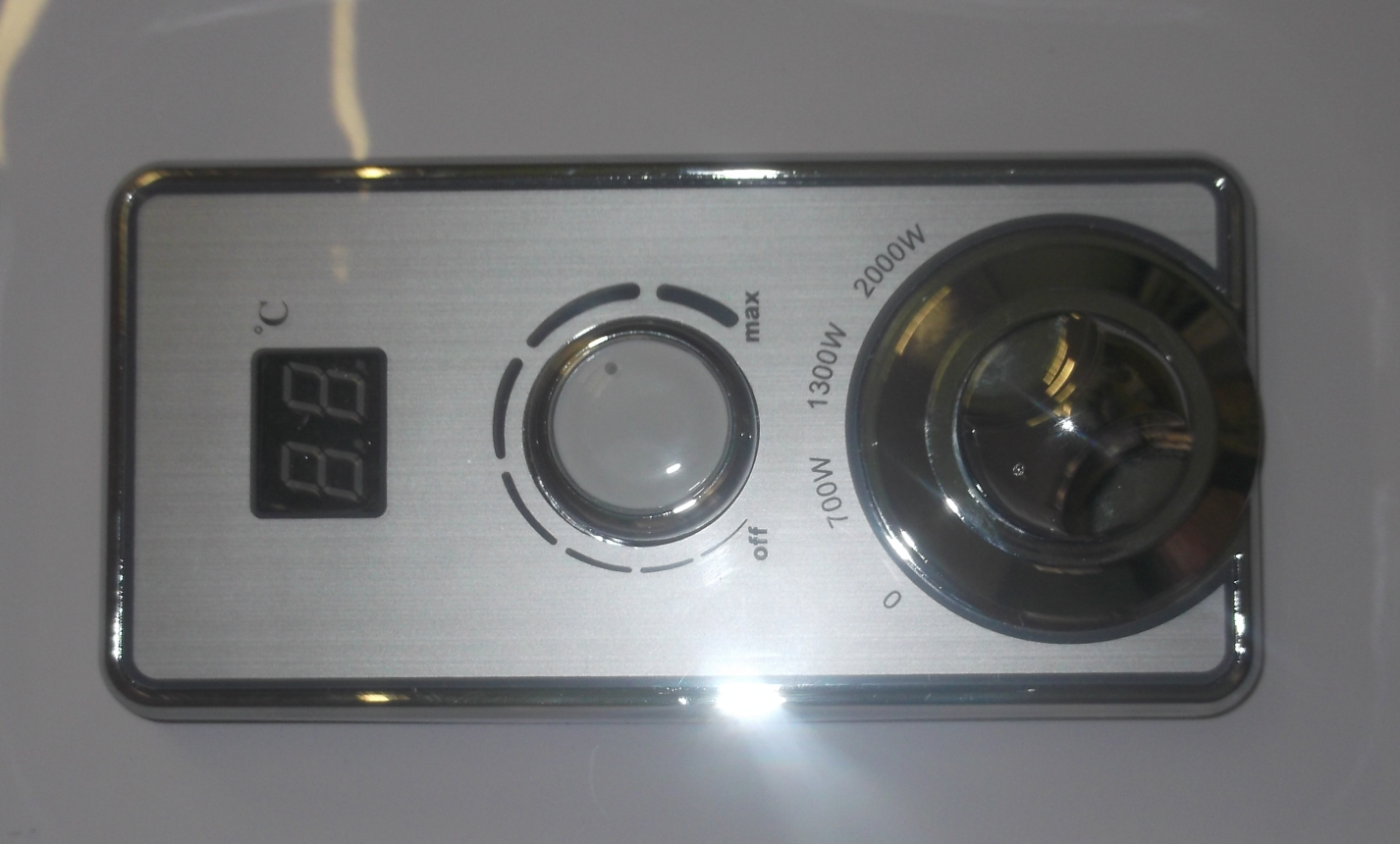

Панель управления расположена на лицевой части корпуса.
Панель предназначена для управления функциями водонагревателей, например включение, выключение, регулировка термпературы
У моделей с механическим контролем на панели управления ЭВН расположены клавиши (I и II) выбора мощности со встроенными индикаторными лампами. Включенная клавиша I соответствует мощности 1,3 кВт, обе включенные клавиши соответствуют мощности 2 кВт. Вы можете выбрать ту или иную мощность нагрева, исходя из своих потребностей в количестве горячей воды или в зависимости от сезона
Блок управления

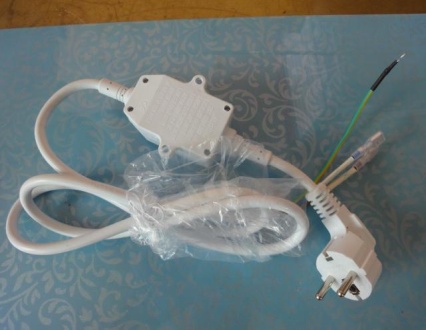

ЭВН оборудован штатным шнуром электропитания с вилкой и УЗО. УЗО относится к первой степени защиты ЭВН Розетка должна иметь клемму заземления и располагаться в месте, защищенном от влаги.
Розетка и подведенная к ней электропроводка должны быть рассчитаны на номинальную мощность не менее 2000Вт.
На электрическом шнуре прибора смонтировано УЗО, обеспечивающее отключение ЭВН от сети электропитания при утечке или пробое напряжения питания на заземленные элементы прибора Электропровод длиной 1,30 м позволяет произвести установку водонагревателя в удаленных местах от розетки
.Класс водостойкости IPX4 позволяет эксплуатировать водонагреватели в условиях повышенной влажности.
Терморегулятор
Терморегулятор (термостат на 75 градусов) служит для поддержания нужной температуры воды путем включения / выключения ТЭНа в автоматическом режиме. Защита (биполярная термозащита ) терморегулятора срабатывает при достижении критической температуры при этом ТЭН отключается. Такие устройства позволяют экономить до 20 % тепловой энергии.

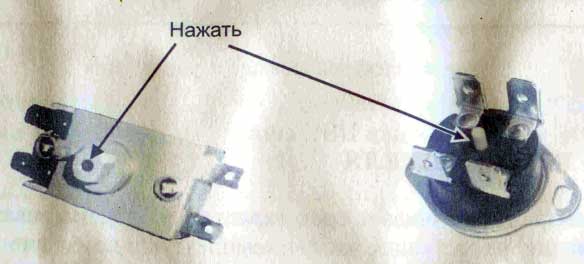

Термовыключатель
Второй термостат безопасности-(вторая степень защиты ЭВН) служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды свыше +95°С
ТЭН
ТЭН - или трубчатый электронагреватель, может быть разной формы и конструкции, от простых изогнутых трубок или спиралей Собственно, именно борьбой с накипью и объясняется их разнообразие. ТЭНы для водонагревателей представляют собой трубку из меди или нержавеющей стали, оба конца которой закреплены на фланце. Внутри трубки по центру проходит токопроводящая нихромовая нить, окруженная теплопроводящим электрическим изолятором. Нить нагревается под воздействием тока и передает тепло через изолятор на трубку, а она, в свою очередь, передает тепло воде. На фланце ТЭНа могут присутствовать трубки под терморегулятор, термозащиту, а так же резьбовое крепление для магниевого анода
Уплотнительные прокладки
Уплотнительные прокладки предназначены для герметичной установки ТЭНа в бак водонагревателя. Защищают от протечек в месте соприкосновения ТЭНа с баком водонагревателя.
Антикорозин. Анод предназначен от защиты коррозии

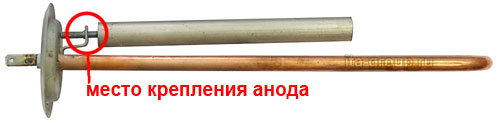

Магниевый анод избавляет от коррозии внутренние стенки бака, а так же смягчает накипь, образующуюся на ТЭНе в процессе эксплуатации водонагревателя. Представляет собой стержень из магниевого сплава на металлической шпильке с резьбой. Анод прикручивается к фланцу ТЭНа и вставляется внутрь бака водонагревателя. Диаметр отверстия, а точнее диаметр резьбы отверстия бывает от М4 до М8 в зависимости от размера и веса магниевого сплава на шпильке. Чем больше размеры и вес, тем толще шпилька магниевого анода. Диаметр магниевого анода бывает от 14 до 25 мм. Длина магниевой части без шпильки бывает от 140 до 660 мм.
Принцип действия магниевого анода
Вода, поступающая в водонагреватель содержит растворимые гидрокарбонаты кальция и магния, которые находятся в ней в виде ионов Mg2+, Ca2+, HCO3-. Магний первым вступает в реакцию с водой, так как он активнее железа и связывает свободный кислород, образовавшийся при нагреве за счет многократного увеличения количества катионов Mg2+. При установленном в баке аноде образуется не твердая накипь (CaCO3), а мягкая (MgCO3 или Mg(OH)3), которую легче удалить при прочистке водонагревателя, или которая сама опадает на дно бака в процессе эксплуатации водонагревателя благодаря тепловому расширению / сжатию металла ТЭНа. Со временем анод растворяется, поэтому желательно проверять / менять магниевый анод раз в год или следовать инструкции производителя водонагревателя.
Обязательно ли устанавливать магниевый анод в водонагреватель?
Современные водонагреватели имеют баки из нержавеющей стали, с титановым, стеклофарфоровым, эмалевым покрытием. В данном случае бак подвергается коррозии в сварочных швах и начинает протекать со временем, поэтому необходимо регулярно производить замену магниевого анода. Если анода в водонагревателе не было изначально, то его необходимо устанавливать в случае, когда на ТЭНе образуется накипь. В данном случае производитель скорее всего выполнил сварку по специальной технологии или вообще сделал бак цельным, без сварных швов. Без анода образуется твердая накипь, обладающая меньшей теплопроводностью. При этом увеличивается время нагрева ТЭНа и количество потребляемой энергии, снижается КПД, происходит постоянных перегрев металла нагревательного элемента. В конце концов это приводит в разрыву ТЭНа и выходу его из строя. Поэтому своевременная и регулярная замена анода позволит работать Вашему водонагревателю много лет.
Клапан предохранительный
Клапан предохранительный (третья степень защиты ЭВН) для водонагревателя препятствует попаданию воды из водонагревателя в водопроводную сеть в случаях падения в ней давления и в случаях повышения давления в баке при нагреве воды, выполняя тем самым функции, которые выполняет обратный клапан. Так же клапан сбрасывает избыточное давление при нагреве воды, выполняя функцию защитного клапана. Во время работы водонагревателя вода просачивается из предохранительного клапана (происходит сброс давления в целях безопасности). Можно осуществить отвод этой влаги в канализацию, путем подсоединения к предохранительному клапану шланга или трубки. Желательно раз в месяц сливать небольшое количество воды через клапан для проверки его работоспособности и удаления загрязнений (например известковых осадков). Когда давление достигает уровня, на который рассчитан клапан, происходит его стравливание. Клапан для водонагревателя обеспечит безопасную эксплуатацию и предотвратит разрыв бака.
ВНИМАНИЕ! Необходимо регулярно (не реже одного раза в месяц) проводить слив небольшого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности клапана. Для открывания клапана он снабжен ручкой. Необходимо следить, чтобы во время работы водонагревателя эта ручка находилась в положении, закрывающем слив воды из бака
Подключение прибора к электросети
ВНИМАНИЕ! Перед включением электропитания убедитесь, что ЭВН заполнен водой. .
Вставить вилку в розетку и нажать кнопку, расположенную на УЗО.
Эксплуатация и техническое обслуживание водонагревателя EPICO
У моделей с механическим контролем на панели управления ЭВН расположены клавиши (I и II) выбора мощности со встроенными индикаторными лампами. Включенная клавиша I соответствует мощности 1,3 кВт, обе включенные клавиши соответствуют мощности 2 кВт. Вы можете выбрать ту или иную мощность нагрева, исходя из своих потребностей в количестве горячей воды или в зависимости от сезона.
В процессе эксплуатации ЭВН потребитель может регулировать температуру нагрева:
- для моделей с механическим управлением с помощью регулятора, расположенного на панели управления. При повороте регулятора против часовой стрелки до упора ЭВН отключается от сети, при повороте по часовой стрелке температура плавно увеличивается вплоть до +75° С.
Если при эксплуатации ЭВН сработало УЗО, для возврата его в рабочее состояние необходимо нажать кнопку на УЗО. Если при этом УЗО срабатывает повторно, необходимо вызвать специалиста сервисной службы для устранения причин, по которым оно срабатывает.
Если вы не используете ЭВН в зимний период и существует вероятность замерзания водных магистралей и самого водонагревателя, рекомендуется отключить питание и слить воду из ЭВН во избежание повреждения внутреннего бака.
Техническое обслуживание (ТО )EPICO
При проведении ТО проверяется наличие накипи на ТЭНе. Одновременно с этим удаляется осадок, который может образоваться в нижней части ЭВН. Если на ТЭНе образовалась накипь, то её можно удалить с помощью специальных чистящих средств, либо механическим путем. Рекомендуется через год с момента подключения ЭВН провести первое техническое обслуживание работниками специализированной организации и по интенсивности образования накипи й осадка определить сроки проведения последующих ТО. Данное действие максимально продлит срок эксплуатации ЭВН.
Внимание: накопление накипи на ТЭНе может стать причиной его повреждения.
Примечание: Повреждение ТЭНа из-за образования накипи не подпадает под действие гарантийных обязательств. Регулярное техническое обслуживание не входит в гарантийные обязательства изготовителя и продавца.
Для проведения ТО необходимо выполнить следующее:
отключить электропитание ЭВН; дать остыть горячей воде или израсходовать ее через смеситель; перекрыть поступление холодной воды в ЭВН; отвинтить предохранительный клапан или открыть сливной вентиль; на патрубок подачи холодной воды или на сливной вентиль надеть резиновый шланг, направив второй его конец в канализацию; открыть кран горячей воды на смесителе и слить воду из ЭВН через шланг в канализацию; снять защитную крышку, отключить провода, отвинтить и извлечь из корпуса опорный фланец; очистить при необходимости ТЭН от накипи и удалить осадок из бака; произвести сборку, заполнить ЭВН водой и включить питание.
