Трехопорные погрузчики нового поколения

В силу своей конструкции, трехопорные погрузчики более маневрены, чем четырехопорные. Это позволяет им с большим успехом работать в стесненных складских условиях. Трехопорные погрузчики нового поколения приобрели ряд дополнительных преимуществ:

более эргономичны; дольше работают без подзарядки; более компактны и маневрены.

Характеристики
Модель	FTB16-7	FTB18-7
Энергетический блок	Аккумулятор 48V	Аккумулятор 48V
Режим работы	Режим управления - сидя	Режим управления - сидя

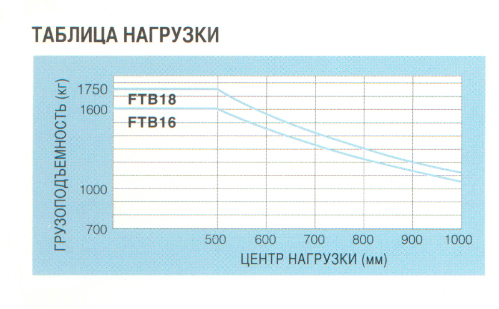

Грузоподъемность	1600 кг	1750 кг
Центр нагрузки	500 мм	500 мм
Свес вилочного захвата (Длина от центра моста до спинки вилочного захвата)	360 мм	360 мм
Колесная база	1355 мм	1465 мм
Высота стойки при опущенном вилочном захвате	1995 мм	1995 мм
Свободный ход подъема	155 мм	155 мм
Макс. высота подъема вилочного захвата	3000 мм	3000 мм
Высота стойки, выдвинутой	4030 мм	4030 мм
Высота верхнего ограждения	2080 мм	2080 мм
Высота сиденья	965 мм	965 мм
Высота соединителя буксировочного устройства	520 мм	530 мм
Общая длина	2825 мм	2935 мм
Длина до спинки вилочного захвата	1905 мм	2015 мм
Общая ширина	1075 мм	1075 мм
Размеры вилочного захвата (Д х Ш х В)	920x100x35 мм	920x100x35 мм
Каретка вилочного захвата тип/класс	2А	2А
Ширина каретки вилочного захвата	1060 мм	1060 мм
Дорожный просвет, стойка	110 мм	110 мм
Дорожный просвет, центр колесной базы	90 мм	90 мм
Ширина прохода с поддонами Д1000 х Ш1200 поперек вил (просвет - 200 мм)	3225 мм	3335 мм
Ширина прохода с поддонами Ш800 х Д1200 вдоль вил (просвет - 200 мм)	3350 мм	3460 мм
Внешний радиус поворота	1540 мм	1650 мм
Эксплуатационные характеристики
Скорость	Движения (вперед/назад)	С грузом	15.0 км/ч	14.5 км/ч
Без груза	16.5 км/ч	16.0 км/ч
Подъема	С грузом	410 мм/с	400 мм/с
Без груза	610 мм/с	610 мм/с
Опускания	С грузом	450 мм/с	450 мм/с
Без груза	550 мм/с	550 мм/с
Тяговое усилие	С грузом	9.0 кН	9.0 кН
Без груза	11.6 кН	11.6 кН
Преодолеваемый подъем	С грузом	20.0 %	20.0 %
Без груза	20.0 %	20.0 %
Ускорение, с нагрузкой/без нагрузки (первые 10 метров)І	С грузом	5.2 сек	5.2 сек
Без груза	4.8 сек	4.8 сек
Эксплуатационная масса (с аккумулятором)	2910 кг	3030 кг
Нагрузка на мост	С грузом	Перед	4020 кг	4270 кг
Зад	490 кг	510 кг
Без груза	Перед	1410 кг	1500 кг
Зад	1500 кг	1530 кг
Колеса и шины
Шины	Тип	Передние/задние	Пневматические/SE	Пневматические/SE
Размер	Передние	18 X7-8-16PR	18 X7-8-16PR
Задние	15x4	1/2x8
Колеса, число, спереди/сзади (х-ведущие)	2х/2	2х/2
Ширина протектора	Передняя	910 мм	910 мм
Задняя	175 мм	175 мм
Наклон стойки/каретки вилочного захвата	Передняя	5 градусов	5 градусов
Задняя	6 градусов	6 градусов
Тормозная система	Основной	Ножной - гидравлический дисковый мокрого типа
Стояночный	Рычаг - гидравлический дисковый мокрого типа
Система рулевого управления	Рулевая система с гидроусилителем
Электродвигатели и система управления
Приводной электродвигатель, номинальная мощность за 2 минуты	5.5x2 кВт
Электродвигатель подъемника, номинальная мощность за 5 минут	10.4 кВт
Аккумулятор в соответствии с IEC	DIN43531A
Аккумулятор, напряжение/номинальная емкость (5 часов)3'	48/625 В/А-ч	48/750 В/А-ч
Аккумулятор, вес (± 5 %)	850 - 900 кг	1000 - 1060 кг
Номинальное потребление энергии в цикле VDI	-	-
Тип управления приводным двигателем	Инвертор MOS-FET
Рабочее давление оснасток	160 кг/смІ
Расход масла на оснастку	-
Средний уровень шума на уровне головы водителя	-
Соединитель буксировочного устройства, тип	Шплинт

Примечания:
1) Максимальный вес аккумулятора
2) Режим максимальной мощности
3) Максимальная емкость аккумулятора

Стандартное оборудование

Стандартное оборудование и принадлежности

Оборудование
• Система переменного тока
• Противооткатная система
• Аккумулятор
• Защелка капота цилиндрического типа с блокировкой
• Удойное сиденье с подвеской, с ремнями безопасности
• Системой переключения на автоматическое управление
• Сцепное устройство
• Аварийный выключатель электропитания
• Уровень Е в конфигурации UL(для Северной Америки)
• Вилы длиной 920 мм
• Гидравлический 3-золотниковый регулирующий клапан с ограничителем давления
• Рулевая система с гидроусилителем
• Гидравлический сливной фильтр
• Гидравлический всасывающий фильтр
• Каретка IТА класса II
• Указатель уровня масла
• Задняя опора
• Обратный клапан
• Система предотвращения чрезмерного разряда
• Верхний защитный навес
• Регенеративная система торможения
• Удароустойчивый цилиндр (VМ)
• Рулевая колонка с регулируемым наклоном
• Система фиксации наклона
• Двухрамная широкообзорная стойка (VМЗОО)
• Шины

Средства управления
• Электрический рычаг смены направления
• Гидравлические рычаги управления (подъем, наклон, третий)
• Система стояночного тормоза с блокировкой
• Переключатель режима мощности (Макс./Норм/Экон.)
• Переключатель скорости
• Указатели поворота с механизмом автоматического отключения

Инструмент и переключатели
• Совмещенный рычаг переключения (фонари и сигналы поворота)
• Кнопка звукового сигнала
• Главный выключатель
• Цифровой ЖК-дисплей
• Индикатор уровня заряда/разряда аккумулятора
• Предупреждающий индикатор разряда батареи
• Предупреждающий индикатор перегрева контроллера
• Часомер
• Предупреждающий индикатор перегрева электродвигателя
• Индикатор нейтрали и предупреждение об осторожности
• Индикатор стояночного тормоза
• Индикатор режима мощности (Макс./Норм./Экон.)
• Дисплей функции самодиагностики
• Индикатор регулировки скорости
• Спидометр

Принадлежности
• Звуковой сигнал заднего хода
• Стильный резиновый коврик на пол
• Электрический звуковой сигнал
• Комбинированные передние фонари (указатели поворота и габаритные)
• Передние фонари
• Эргономичная рукоятка
• Комбинированные задние фонари, монтируемые на крыше (задние, стоп-сигнал, указатели заднего хода и поворота, отражатель)
• Зеркало бокового вида

Дополнительное оборудование и принадлежности

Оборудование
• Система автоматического отключения питания
• Вспомогательные гидроклапанные модули (4-золотниковый клапан)
• Батарея 48 В типа JIS 440Ач,470Ач,565Ач (только для FТВ18)
• Зарядное устройство (стационарное)
• Подкладка под аккумулятор
• Централизованная система пополнения электролита
• Холодильник для рыболовного промысла (-35°С, -45°С)
• Холодильник (-35°С)
• Уровень ЕS в конфигурации UL (для Северной Америки)
• Управление уровнями нагрузки с помощью кнопок
• Корпус для рыболовного промысла
• Передняя шина SЕ
• Система блокировки подъема
• Низкопрофильное верхнее ограждение (1995 мм)
• Механизм автовозврата кнопок рулевого управления
• Конфигурация тормозов с двумя педалями
• Предупреждающий индикатор поворота (красный, желтый)
• Предупреждающий индикатор поворота, связанный со звуковым сигналом заднего хода

Принадлежности
• Центральное зеркало
• Цвет по выбору (желтый ТСМ, другие)
• Огнетушитель
• Кожух для передних фонарей
• Набор ручных инструментов
• Верхний защитный навес из брезента
• Задний рабочий фонарь
• Чехол цилиндра наклона

Дополнительные оснастки
• Вилы другой длины
• Муфты для удлинения вил
• Высокая и широкая задние опоры
• Устройство с боковым смещением(навесное, цельное)
• Широкая каретка вилочного захвата
• Двухрамная широкообзорная стойка высокого подъема (VFM)
• Трехрамная широкообзорная стойка высокого подъема (VFHM)

Другое оборудование (на заказ)

Габаритные размеры

Размеры
	FTB 16-7	FTB 18-7
a Высота стойки, выдвинутой	4030 мм
b Макс, высота подъема вилочного захвата	3000 мм
c Высота стойки при опущенном вилочном захвате	1995 мм
d Высота задней опоры	1005 мм
e Свободный ход подъема	155 мм
f Толщина вилочного захвата	35 мм
g Дорожный просвет, центр колесной базы	90 мм
h Дорожный просвет, стойка	110 мм
i Общая длина (мм)	2825	2935
j Длина до спинки вилочного захвата (мм)	1905	2015
k Длина вилочного захвата	920 мм
l Свес вилочного захвата	360 мм
m Колесная база (мм)	1355	1465
n Задний свес	190 мм
o Высота противовеса	930 мм
p Высота рулевого колеса	1360 мм
q Верхний просвет	1085 мм
r Высота верхнего ограждения	2080 мм
s Общая ширина	1075 мм
t Боковая регулировка вил (внешняя)	920 мм
u Протектор(передний)	910 мм
v Протектор(задний)	175 мм
w Ширина вилочного захвата	100 мм
x Внешний радиус поворота (мм)	1540	1650
y Наклон стойки/каретки вилочного захвата вперед/назад	5/6*

*Доступное низкопрофильное верхнее ограждение (высота 1995 мм)

ПРЯМОУГОЛЬНАЯ ПЛОЩАДКА ДЛЯ ШТАБЕЛИРОВАНИЯ

РАЗМЕР ПОДДОНА	Длина	800	800	800	1000	1000	1000	1100	1100	1200
Ширина	1000	1100	1200	1000	1100	1200	1100	1200	1200
FTB16-7	3085	3085	3085	3190	3205	3225	3300	3320	3410
FTB18-7	3195	3195	3195	3300	3315	3335	3410	3430	3520

• Длина вилочного захвата 920 мм
• Без поддона FTB16-7: 3085 мм, FTB-18-7: 3195 мм

Мачтa

Скорость подъема и опускания

Скорость	(мм/с)	Тип стойки	VM	VFM	VFHM
		РЕЖИМ	FTB16-7		FTB18-7	FTB16-7		FTB18-7	FTB16-7		FTB18-7
Скорость подъема (48В)	без нагрузки	S	610	530	560
Р	590	510		540
Е	570		490		520
	с нагрузкой	S	410		400	350		340	370		360
		Р	400		390	340		330	360		350
		Е	390		380	330		320	350		340
Скорость опускания	без нагрузки	—	550		370		370
	с нагрузкой	—	450		420		420

Широкообзорная стойка VM

Модель стойки	Грузоподъемность	Макс. высота подъема вилочного захвата	Общая высота стойки	Угол наклона	Эксплуатационная масса
	на 500 мм: Центр нагрузки		При опущенном захвате	При поднятом захвате с заднейопорой	вперед/назад	(с аккумулятором)
	FTB16-7	FTB18-7					FTB16-7	FTB18-7
	кг	кг	мм	мм	мм	градусы	кг	кг
VM270	1600	1750	2700	1845	3730	5-6	2890	3010
VM300	1600	1750	3000	1995	4030	5-6	2910	3030
VM330	1600	1750	3300	2145	4330	5-6	2930	3050
VM350	1600	1750	3500	2245	4530	5-6	2940	3060
VM370	1600	1750	3700	2345	4730	3-6	2955	3075
VM400	1600	1750	4000	2545	5030	3-6	3015	3135
VM450	1500	1650	4500	2795	5530	3-6	3045	3165
VM500	1400	1450	5000	3045	6030	3-6	3075	3195
VM550	1050	1150	5500	3345	6530	3-6	3130	3250
VM600	750	850	6000	3595	7030	3-6	3160	3280

Двухрамная широкообзорная стойка высокого подъема VFM

Модель стойки	Грузоподъемность	Макс. высота подъема вилочного захвата	Общая высота стойки	(2) Свободный ход подъема с задней опорой	Угол наклона	Эксплуатационная масса
	на 500 мм: Центр нагрузки		При опущенном захвате	(1) При поднятом захвате с задней опорой		вперед/назад	(с аккумулятором)
	FTB16-7	FTB18-7						FTB16-7	FTB18-7
кг	кг	мм	мм	мм	мм	градусы	кг	кг
VFM270	1600	1750	2700	1845	3730	840	5-6	2945	3065
VFM300	1600	1750	3000	1995	4030	990	5-6	2965	3085
VFM330	1600	1750	3300	2145	4330	1140	5-6	2985	3105
VFM350	1600	1750	3500	2245	4530	1240	5-6	3000	3120
VFM370	1600	1750	3700	2345	4730	1340	3-6	ЗОЮ	3130
VFM400	1600	1750	4000	2545	5030	1540	3-6	3070	3190
VFM450	1500	1650	4500	2795	5530	1790	3-6	3105	3225
VFM500	1400	1450	5000	3045	6030	2040	3-6	3135	3255

Трехрамная широкообзорная колонка высокого подъема VFHM

Модель стойки	Грузоподъемность	Макс. высота подъема вилочного захвата	Общая высота стойки	(2)Свободныйходподъема с задней опорой	Угол наклона	Эксплуатационная масса
	на 500 мм: центр нагрузки		При опущенном захвате	(1) При поднятом захвате с задней опорой		вперед/назад	(с аккумулятором)
	FTB16-7	FTB18-7						FTB16-7	FTB18-7
кг	кг	мм	мм	мм	мм	градусы	кг	кг
VFHM360	1450	1650	3600	1745	4630	740	3-6	3035	3155
VFHM400	1450	1650	4000	1870	5030	865	3-6	3060	3180
VFHM435	1400	1550	4350	1995	5380	990	3-6	3080	3200
VFHM480	1350	1450	4800	2145	5830	1140	3-6	3110	3230
VFHM500	1250	1350	5000	2245	6030	1240	3-6	3130	3250
VFHM550	900	1000	5500	2410	6530	1405	3-6	3155	3275
VFHM600	700	800	6000	2595	7030	1590	3-6	3215	3335

ПРИМЕЧАНИЯ: (1) Для высоты без задней опоры: - 465 мм
Скорость подъема со стойкой VFM/VFHM: см. следующую таблицу
(2) Для свободного подъема без задней опоры: + 465 мм

Скорость опускания со стойкой VFM/VFHM: см. следующую таблицу Вес без задней опоры: -15 кг
Общая длина машины со стойкой VFHM: на 1 дюйм длиннее, чем у стандартной модели со стойкой VM.

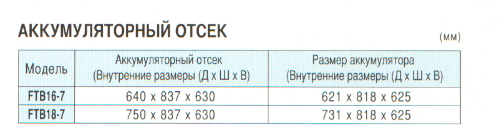

Аккумуляторные батареи
