Газовая сигнализация
Газовая сигнализация-это устройство, которое используется в цехах, жилых домах, в офисах, на разных заводах и фабриках.
Газовая сигнализация реагирует на количество разных взрывоопасных газов находящихся в воздухе. При обнаружении большого количества таких газов работает сигнализация: срабатывает сирена и начинают мигать лампочки. Иногда открываются специальные автоматические панели «вытяжки»,которые начинают всасывать в себя воздух из помещения тем самым спасая здание от пожара или взрыва.
Наша газовая сигнализация состоит из нескольких разных частей:
бредборда, газодатчика, проводов, кулера, светодиодов и Arduino nano.
При увеличении количества газа загорается больше светодиодов.
Если загораются 6 светодиодов, тогда начинает работать вентилятор.
Программа:
void setup()
{
pinMode (1, OUTPUT);
pinMode (2, OUTPUT);
pinMode (3, OUTPUT);
pinMode (4, OUTPUT);
pinMode (5, OUTPUT);
pinMode (6, OUTPUT);
pinMode (7, OUTPUT);
pinMode (8, OUTPUT);
pinMode (9, OUTPUT);
pinMode (10, OUTPUT);
pinMode (11, OUTPUT);
pinMode (12, OUTPUT);
Serial. begin(9600);
}
void loop()
{
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
digitalWrite(10, HIGH);
digitalWrite(11, HIGH);
digitalWrite(3, HIGH);
int sensorReading = analogRead(A0);
Serial. println(sensorReading);
delay(10);
if (sensorReading >= 100)
{
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(2, LOW);
}
if (sensorReading >= 150)
{
digitalWrite(6, LOW);
digitalWrite(7, LOW);
}
if (sensorReading >= 200)
{
digitalWrite(8, LOW);
digitalWrite(9, LOW);
digitalWrite(2, HIGH);
digitalWrite (13, HIGH);
delay(100);
digitalWrite (13, LOW);
delay(100);
}
if (sensorReading >= 250)
{
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite (13, HIGH);
delay(100);
digitalWrite (13, LOW);
delay(100);
}
}

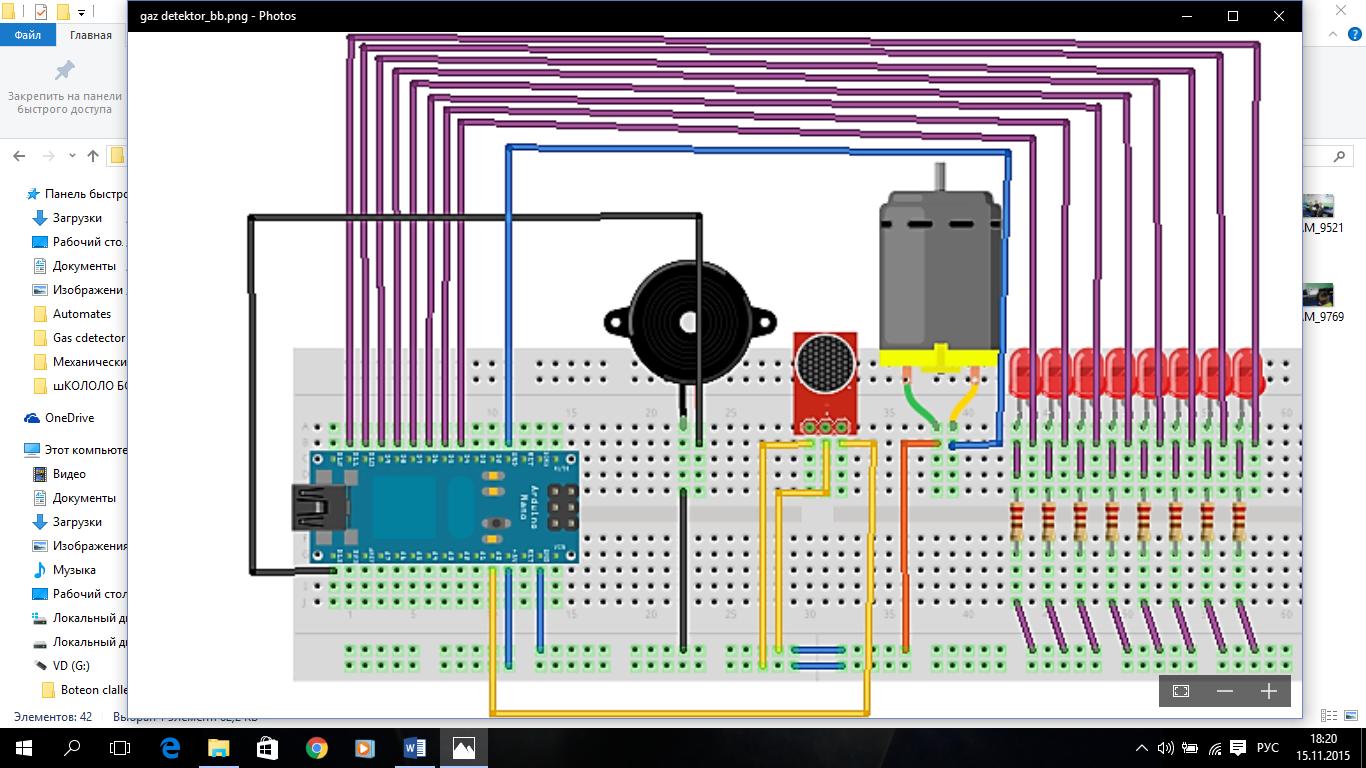

Схема подключения элементов
Состав проекта:
1.Arduino nano
2. датчик уровня газа
3. пъезопищалка
4. 8 светодиодов и 8 резисторов(матрица 8х1)
5. кулер, мотор с пропеллером(для выдувания газа из помещения)
Над проектом работали:
1.Марьин Александр.
2.Таран Иван.
3.Галушка Никита.
