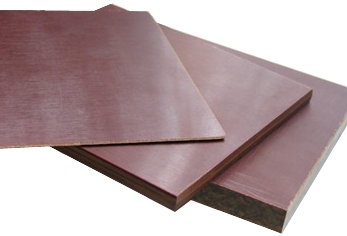

Гетинакс ГОСТ 2718-74

Рабочий диапазон температур от -65°С до +120°С.

Марки гетинакса листового

Технические характеристики Гетинакса

МАРКА ГЕТИНАКСА

Габаритные размеры

Состав

Температура, °C

Назначение

Гарантийный срок хранения, мес.

ГЕТИНАКС марка I ГОСТ 2718-74

Толщина 0,4-50,0 мм Листы размером (1000х2450)±20 мм (1000х1220)±20 мм

Бумага, феноло - формальдегидное связующее

120

Гетинакс марки I используют для изготовления деталей электротехнического назначения, для работы на воздухе в условиях нормальной относительной влажности 45-75% при температуре (15-35)°С и в трансформаторном масле при напряжении до 1000 В и частоте тока 50 Гц

18

ГЕТИНАКС марка V  ГОСТ 2718-74

Толщина 1,0-50,0 мм Листы размером (1050х2450)±20 мм (1050х1220)±20 мм

Бумага, эпоксифенольное связующее

120

Гетинакс марки V используют для изготовления деталей электротехнического назначения, для работы на воздухе в условиях нормальной относительной влажности 45-75% при температуре (15-35)°С и в трансформаторном масле при напряжении до 1000 В и частоте тока 50 Гц для толщин 5,0-50,0 мм и при напряжении до 1000В и частоте тока 106Гц для толщин 1,0-4,5 мм

18

ЛАВСАНОВЫЙ ГЕТИНАКС

ЛГ ТУ 16-503.224-82

Толщина - 0,5-50 мм Листы размером (450-950)х(700-1480) мм

Лавсановая бумага, эпоксифенольное связующее

150

Лавсановый гетинакс ЛГ используется для изготовления деталей электротехнического назначения, для работы на воздухе при (15-35)°С 45- 75%, а также при (40±2)°С (93±2)% без дополнительного влагозащищённого лакового покрытия

18


НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ

ЕД. ИЗМ.

ГЕТИНАКС марка I

ГЕТИНАКС марка V

ГЕТИНАКС ЛАВСАНОВЫЙ ЛГ

Разрушающее напряжение при изгибе перпендикулярно слоям, не менее

МПа

135

130

80

Разрушающее напряжение при растяжении, не менее

МПа

120

100

60

Удельное объёмное электрическое сопротивление после кондиционирования в условиях 24ч/23°C/93%, не менее, для листов толщиной :

Ом • м

до 2мм

1*106

-

-

до 4 мм

-

1*108

-

до 8 мм

-

-

5*108

Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М 90°C, трансформаторное масло, не менее

кВ

16

40

30

Плотность

кг/мі

1300-1400

1300-1400

1250-1350

Гарантийный срок хранения 18 месяцев со дня изготовления.
