Установка системы записи Stealth Line Professional Analog USB

Установка системы записи

Stealth Line Professional Analog USB.

1. ОБЩИЕ СВЕДЕНИЯ

Оборудование позволяет записывать любые аналоговые источники сигналов (телефон, диктофон, селекторная связь, микрофон и т. д.) и представляет собой устройство во внешнем исполнении (19” x 1U), подключаемое к компьютеру посредством USB интерфейса.

Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Подключите кабель питания к устройству, а на лицевой панели нажмите кнопку включения питания. Соедините USB кабелем устройство записи и компьютер, при этом Windows обнаружит «Запоминающее устройство USB», а в папке «Мой компьютер» появится новый «Съемный диск».

По желанию заказчика возможна установка системы в 19” стойку. Комплект креплений поставляется отдельно.

Таблица соответствия входов источников сигналов с каналами в ПО StealthLine.

Вход источников сигналов	Номер канала в ПО StealthLine
1	Каналы 0-3
2	Каналы 4-7
3	Каналы 8-11
4	Каналы 12-15
5	Каналы 16-19
6	Каналы 20-23
7	Каналы 24-27
8	Каналы 28-31

На нетиповых конфигурациях устройств, входы источников сигналов на корпусах маркируются дополнительно.

3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

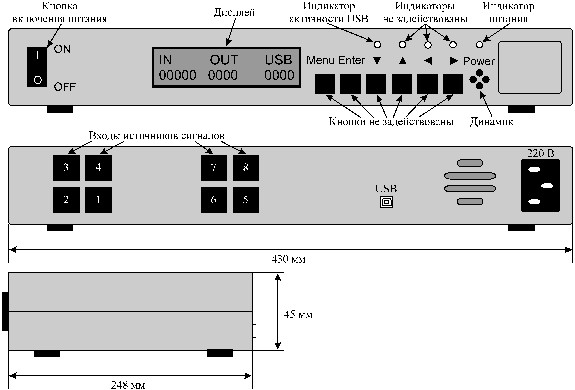

Подключите кабель, обжатый с одной стороны разъемами RJ-45, к устройству записи, а другой конец кабеля подключите к источникам АНАЛОГОВЫХ сигналов (в параллель). Один разъем RJ-45 позволяет подключить 4 канала. Расположение розеток RJ-45 (входы источников сигналов) и их порядок показаны на рисунке выше.

Для самостоятельного обжима кабелей используйте таблицу, представленную ниже.

Обратите внимание на то, что для подключения телефонных линий полярность не имеет значения, а для подключения активных микрофонов полярность важна.

№ контакта	Цвет провода	№ пары	Схема обжима кабеля для аналоговых каналов Разъем RJ-45
1	Синий (+)	1
2	Синий дополнительный (-)
3	Оранжевый (+)	2
6	Оранжевый дополнительный (-)
4	Зеленый дополнительный (-)	3
5	Зеленый (+)
7	Коричневый (+)	4
8	Коричневый дополнительный (-)

4. ПОДКЛЮЧЕНИЕ МИКРОФОНОВ «КОЛИБРИ» и «МКК»

В случае, если к системе необходимо подключить активные микрофоны, при помощи переключателей на плате можно включить питание микрофонов (10 вольт). На рисунке снизу показана плата и переключатели, соответствующие каналам. При подключении микрофона к каналу, необходимо два соответствующих каналу переключателя, перевести в положение ON. При работе канала с телефонной линией, оба соответствующих переключателя необходимо перевести в положение OFF.

К узкой площадке микрофона подключают «+» канала, а к широкой - «-».

Обратите внимание!!! При подключении МИКРОФОННОГО канала

к ТЕЛЕФОННОЙ ЛИНИИ – канал может быть выведен из строя!!!

Ниже приведена таблица, в которой помечены микрофонные каналы, если они установлены в Вашей системе. Если меток в строке «Наличие микрофона» нет, это означает, что в данной системе нет каналов, настроенных под микрофон.

№ канала

Наличие микрофона

Таблица наличия микрофонных каналов.

5. УСТРОЙСТВО ЗАПИСЫВАЮЩЕГО ОБОРУДОВАНИЯ STEALTH LINE

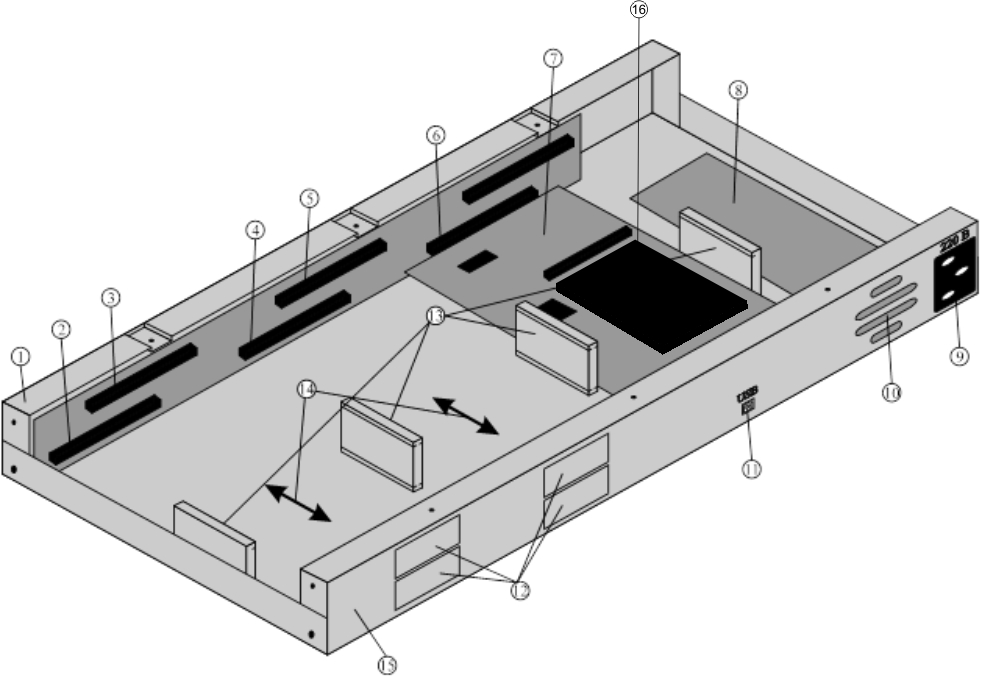

Ниже, на рисунке, показан внутренний вид записывающего устройства Stealth Line и описаны его основные части:

Передняя панель устройства Внутренний слот №0 Внутренний слот №1 Внутренний слот №2 Внутренний слот №3 Внутренний слот для Хост-платы Хост-плата

Блок питания Разъем питания 220В Вентилятор USB разъем Отверстия для входных разъемов плат записи Крепления-направляющие для плат записи Направление движения плат записи при установке Задняя панель устройства Модуль автономной работы (устанавливается по заказу)

5. ОСОБЕННОСТИ РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ STEALTH LINE.

После появления нового «Съемного диска» устройство записи готово к работе, можно приступать к установке ПО Stealth Line согласно инструкции по установке (смотрите на задней стороне вкладки компакт диска или в «Руководстве по эксплуатации»).

По окончании установки ПО, запустите программу RECORDER, после запуска программы на индикаторе устройства записи появится надпись «Loading». В случае успешной загрузки эту надпись сменит таблица с полями «IN» «OUT» «USB», говорящая о начале успешной работы устройства записи.

Данное оборудование предполагает работу в режимах:

Выключен Сигнал  <-  основной режим для работы с телефонными линиями Всегда Уровень  <-  основной режим для работы с микрофонами Квант

В остальных режимах данное оборудование не работает.

В оборудовании применен дуплексный определитель номера (АОН). Алгоритм работы АОНа таков: оборудование делает ОДИН запрос и одновременно ждет ответа от АТС. В связи с этим, в свойствах канала, на закладке «Определять» в поле «АОН» изменение настроек: «Тип» и «Период (мс)» не имеет смысловой нагрузки и никак не влияет на работу АОНа. Настройка количество «Запросов» может принимать значения: 0 и 1, что равносильно отсутствию или наличию запроса. Если в данном поле стоит более одного запроса - для системы это равносильно наличию одного запроса.

Обратите внимание!!! В связи с особенностью аппаратуры, при настройке каналов записи системы учтите, что одна пара каналов может работать только с одним сжатием, в случае если каналы будут настроены на работу с разным сжатием – один из каналов прекратит запись. То есть, если на системе установлено 4 канала записи, тогда 1 и 2 каналы должны работать с одинаковым сжатием, 3 и 4 каналы также должны работать с одинаковым сжатием.
