Клапан предохранительный 17с56нж (17с42нж)
DN25 PN16, 25, 40
ТУ У 29.1-31117126-001:2012
Предназначен для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды.
Коэффициент расхода б, не менее: для жидкости – 0,5; для газа – 0,7
Коэффициент расхода соответствует площади – 200 мм2
Расчет пропускной способности по ГОСТ 24570.
Установочное положение клапана – вертикальное, колпаком вверх.

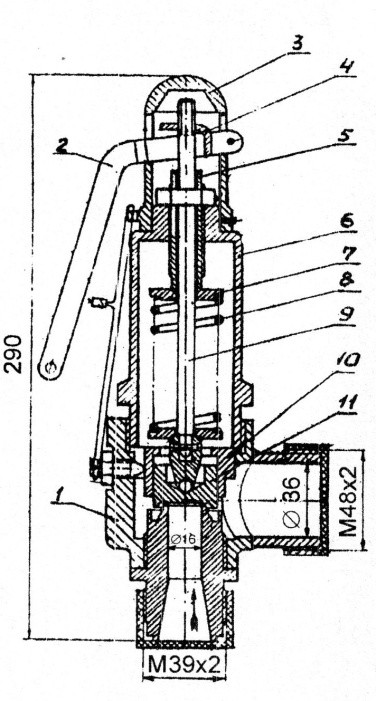

Принцип работы клапана основан на том, что давление среды под золотник противодействует давлению пружины, передаваемое через опору и шток. Превышение давления среды вызывает сжатие пружины, отрегулированной на рабочее давление, подъем золотника и сброс пара (или другой среды) в дренажную систему.

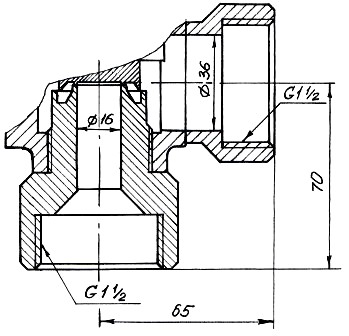

Исполнение муфтовое

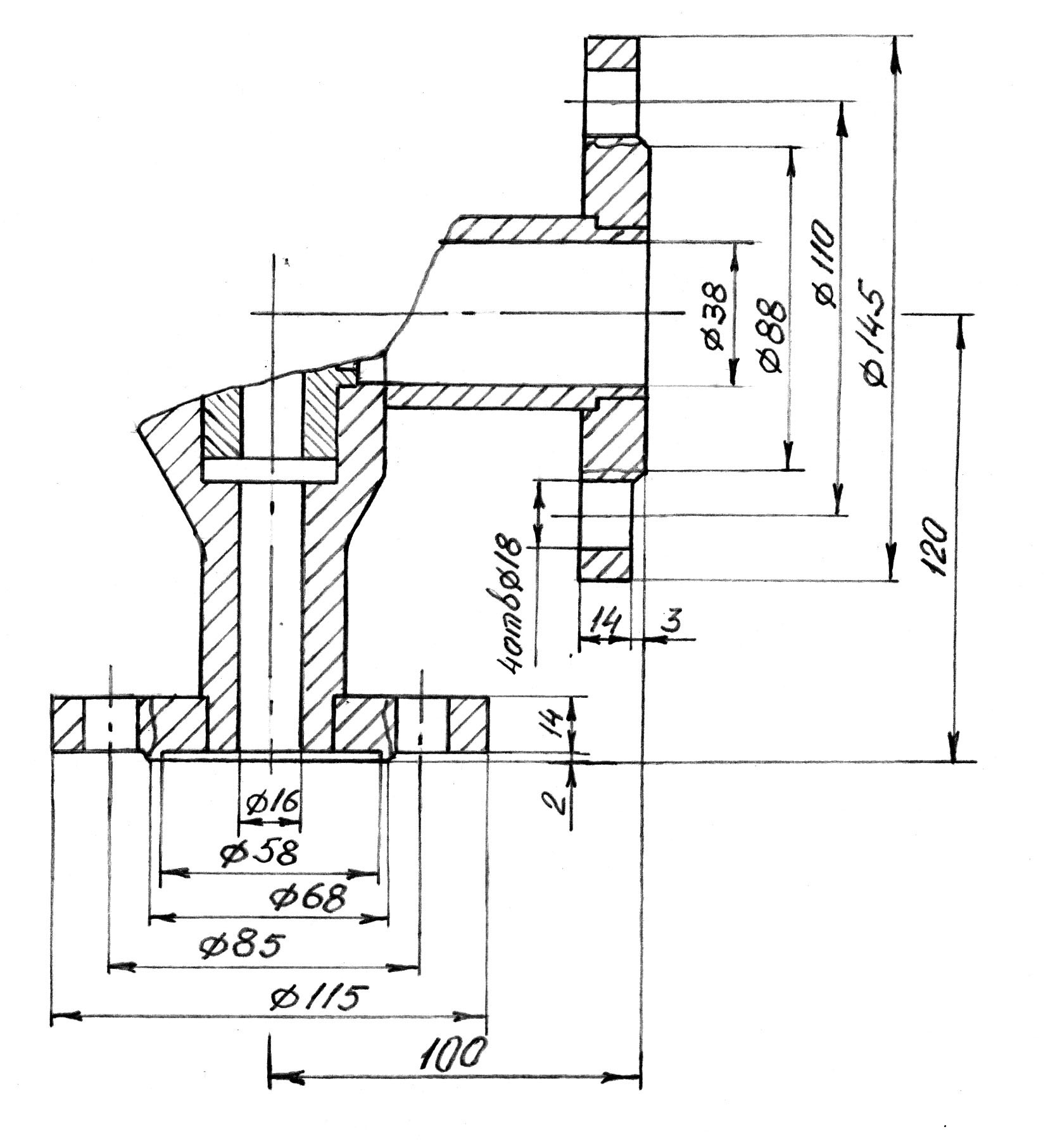

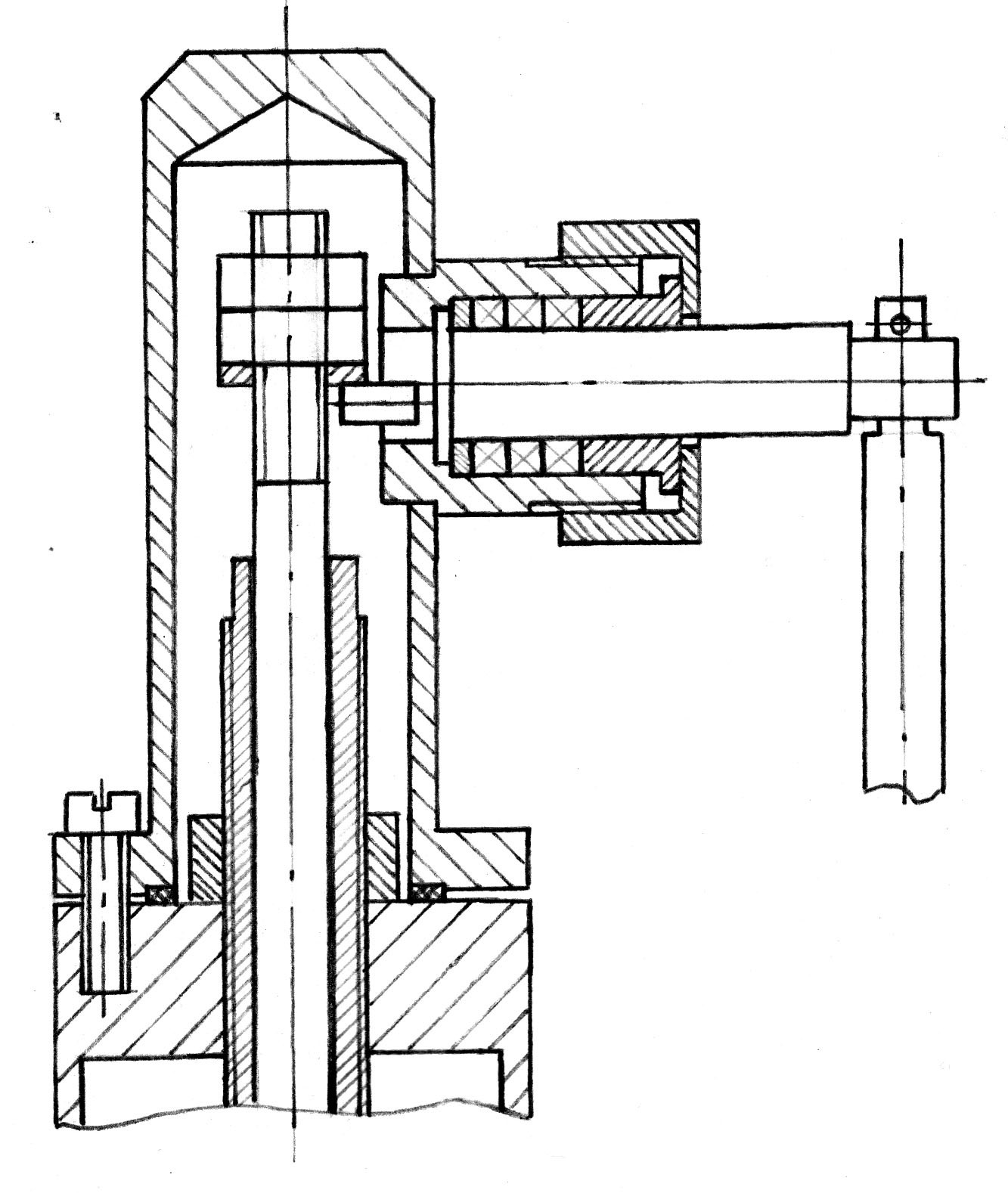

Исполнение фланцевое Исполнение с ручным приводом закрытого типа
№ чертежа и исполнение | Таблица фигур, изготовление и поставка | PN | DN | Рабочая среда | Температура рабочей среды, С0 | Рабочее давление (пределы настройки), Pp MPa (кгс/см2) | Тип принудительного подрыва продувки | Присоединение к трубопроводу | Масса, кг не более |
КАС 55001-025 -01 -02 -03 | 17с56нж (17с42нж) ТУ У 29.1-31117126-001:2012 | 16 | 25 | Неагрессивные газообразные и жидкие среды | 225 | 0,1-0,2 (1,0-2,0) 0,2-0,4 (2,0-4,0) 0,4-0,8 (4,0-8,0) 0,8-1,6 (8,0-16,0) | Открытый | Штуцерно-торцевое | 3,0 |
КАС 55003-025 -01 -02 -03 | Водяной пар и другие неагрессивные среды | 0,1-0,2 (1,0-2,0) 0,2-0,4 (2,0-4,0) 0,4-0,8 (4,0-8,0) 0,8-1,6 (8,0-16,0) | |||||||
КАС 55005-025 -01 -02 | Чертеж КАС 55005-025 | 25, 40 | 25 | Водяной пар и другие неагрессивные среды | 1,6-2,5 (16-25) 2,5-4,0 (25-40) | ||||
-03 -04 | Неагрессивные газообразные и жидкие среды | 1,6-2,5 (16-25) 2,5-4,0 (25-40) | |||||||
КАС 55005-025 -03 -04 -05 -06 -07 -08 | Чертеж КАС 55005-025 | 16 | 25 | Неагрессивные газообразные и жидкие среды | 0,1-0,2 (1,0-2,0) 0,2-0,4 (2,0-4,0) 0,4-0,8 (4,0-8,0) 0,8-1,6 (8,0-16,0) 1,6-2,5 (16-25) 2,5-4,0 (25-40) | Фланцевое, муфтовое | 5,0 | ||
25, 40 | |||||||||
КАС 55005-025 -09 -10 -11 -12 -13 -14 | Чертеж КАС 55005-025 | 16 | 25 | Неагрессивные газообразные и жидкие среды | 0,1-0,2 (1,0-2,0) 0,2-0,4 (2,0-4,0) 0,4-0,8 (4,0-8,0) 0,8-1,6 (8,0-16,0) 1,6-2,5 (16-25) 2,5-4,0 (25-40) | Закрытый | 5,5 | ||
25, 40 | |||||||||
КАС 55005-025 -15 -16 -17 -18 -19 -20 | Чертеж КАС 55005-025 | 16 | 25 | Неагрессивные газообразные и жидкие среды | 0,1-0,2 (1,0-2,0) 0,2-0,4 (2,0-4,0) 0,4-0,8 (4,0-8,0) 0,8-1,6 (8,0-16,0) 1,6-2,5 (16-25) 2,5-4,0 (25-40) | Штуцерно-торцевое | 3,5 | ||
25, 40 |
Основные технические характеристики
