ПЛАН-СХЕМЫ

МБОУ ДОД «Центр детского и юношеского технического творчества «Патриот»

(водно-техническое подразделение,

пр. Победы 17 А)

План-схема №1

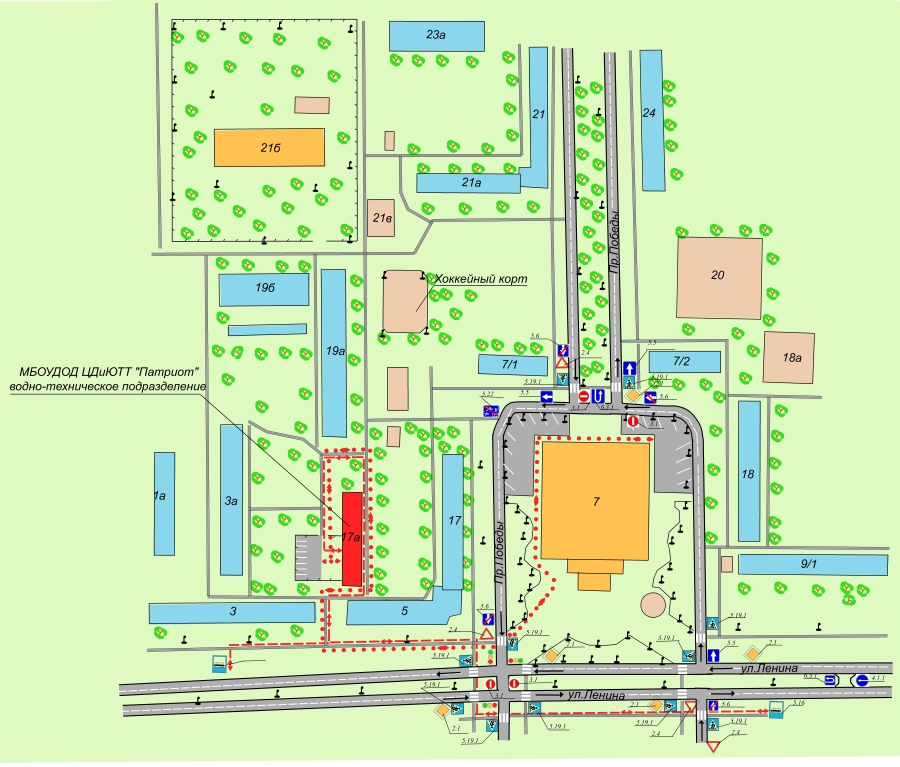

«Район расположения образовательного  учреждения, пути движения транспортных средств и детей (обучающихся)»

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

Пояснительная записка к схеме №1

Район расположения образовательного учреждения, пути движения транспортных средств и детей.

  Схема необходима для общего представления о районе расположения «Водно-технического» подразделения МБОУ ДОД «ЦДИЮТТ «Патриот» г. Нижневартовск.

Схема расположения образовательного учреждения предназначена для:

- отображения информации об образовательном учреждении с точки зрения обеспечения безопасности детей на этапах их перемещения «Дом – ОУ – Дом»;

- для использования педагогическим составом в работе по разъяснению безопасного передвижения и поведения детей на улично-дорожной сети вблизи ОУ и на маршруте «ОУ – дом»;

- для подготовки мероприятий по предупреждению детского дорожно-транспортного травматизма.

При составлении пан-схемы, были учтены следующие критерии:

- виды прилегающих дорог (дороги с односторонним/двусторонним движением транспортных средств);

- наличие технических средств организации движения транспортных средств;

- наличие дорожной разметки, на нерегулируемом пешеходном переходе;

- наличие искусственных дорожных неровностей применяемых для принудительного ограничения скорости движения автомобилей на опасных участках дорог;

- интенсивность трафика транспортных средств на дорогах расположенных вблизи образовательного учреждения;

- наличие тротуаров, оборудованных обочин, ограждений вдоль проезжей части;

- наличие остановочных пунктов и пересадочных узлов пассажирского транспорта;

- наличие парковочных стоянок вблизи образовательного учреждения.

На схеме обозначено:

Огороженное здание «Водно-технического подразделения» с указанием территории принадлежащей МБОУ ДОД «ЦДИЮТТ «Патриот» Жилые дома, строения, имеющие идентификатор здания, являющегося частью адреса.  Расположение образовательного учреждения относительно тротуаров и  автомобильных дорог, название улиц. Наземные регулируемые/нерегулируемые пешеходные переходы на подходах к образовательному учреждению. Распределение существующих дорожных знаков и дорожной разметки. Расположение технических средств (светофоров) организации дорожного движения. Направление движения транспортных средств по проезжей части. Направление движения детей

План-схема №2

«Организация дорожного

движения в непосредственной близости от образовательного учреждения с размещением соответствующих технических средств организации дорожного движения, маршрутов движения детей (обучающихся) и расположения

парковочных мест»

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

Пояснительная записка к схеме №2

Организация дорожного движения с размещением соответствующих технических средств, маршруты движения детей и расположение парковочных мест.

  На данной схеме представлен комплекс организационно-правовых, организационно-технических мероприятий и распорядительных действий по управлению движением на дорогах, направленный на обеспечение безопасности дорожного движения.

  Схема организации дорожного движения предназначена для оптимизации безопасного дорожного движения и движения пешехода.

На схеме обозначено:

Огороженное здание «Водно-технического подразделения» с указанием территории, принадлежащей МБОУ ДОД «ЦДИЮТТ «Патриот». Контуры автомобильной дороги. Расположение светофоров. Разметка, в том числе пешеходные переходы и тротуары. Дорожные знаки и ограждения. Освещение. Остановки общественного транспорта. Искусственные сооружения.

Для организации безопасного движения транспорта и детей на схеме обозначено:

- маршрут движения транспортных средств по проезжей части;

- наиболее безопасный маршрут движения детей от остановки общественного транспорта к образовательному учреждению и обратно;

- наиболее безопасный маршрут движения детей от парковочных мест к образовательному учреждению и обратно;

План-схема №3

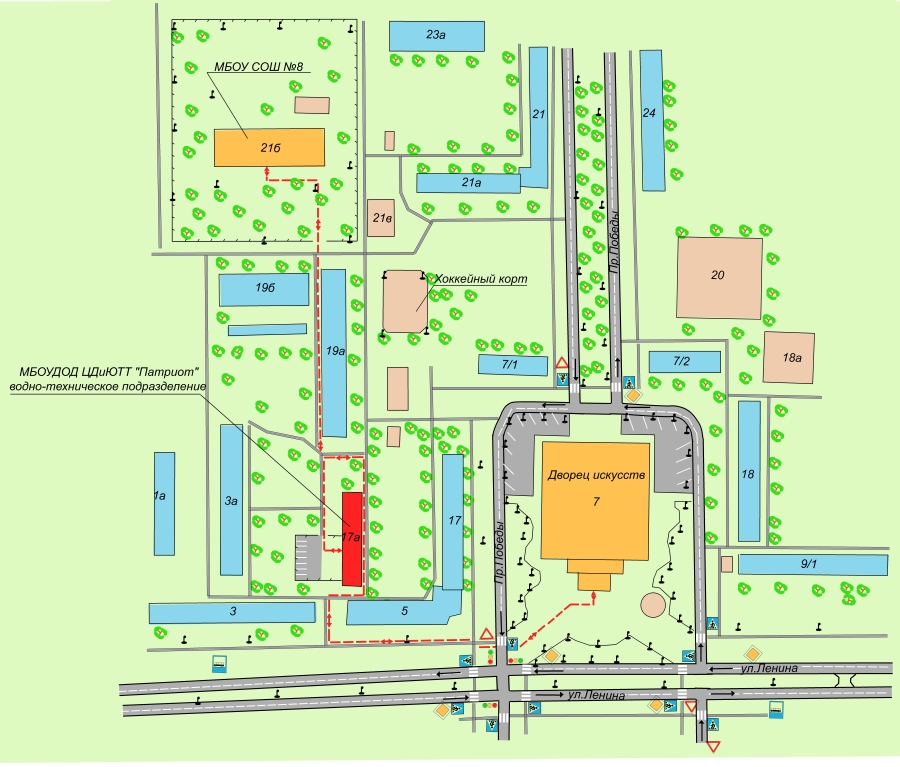

«Маршруты движения организованных групп детей (обучающихся) от образовательного учреждения к стадиону»

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

Пояснительная записка к схеме №3

Маршруты движения организованных групп детей (обучающихся) от образовательного учреждения к стадиону, парку или к спортивно-оздоровительному комплексу (в случае их нахождения вне территории ОУ и необходимости проведения обязательных мероприятий, связанных с образовательным процессом)

  Схема предназначена для организации наиболее безопасного движения групп детей от образовательного учреждения к месту проведения обучающих мероприятий в МБОУ СОШ №8, МБУ «Дворец Искусств» и МБОУ ДОД «ЦДИЮТТ «Патриот».

На схеме обозначено:

- наиболее безопасный маршрут движения организованных групп детей по тротуарам и пешеходным дорожкам;

- место стоянки транспортного средства в случае перевозки детей пассажирскими маршрутами;

- маршрут движения транспортных средств по проезжей части к месту проведения образовательных мероприятий и обратно.

* В темное время суток, при неблагоприятных погодных условиях (дождь, снег, туман и т. п.) передвижение группами допускается только в исключительных случаях с соблюдением дополнительных мер безопасности (светоотражающие устройства, фонари, факелы и т. п.).

План-схема №4

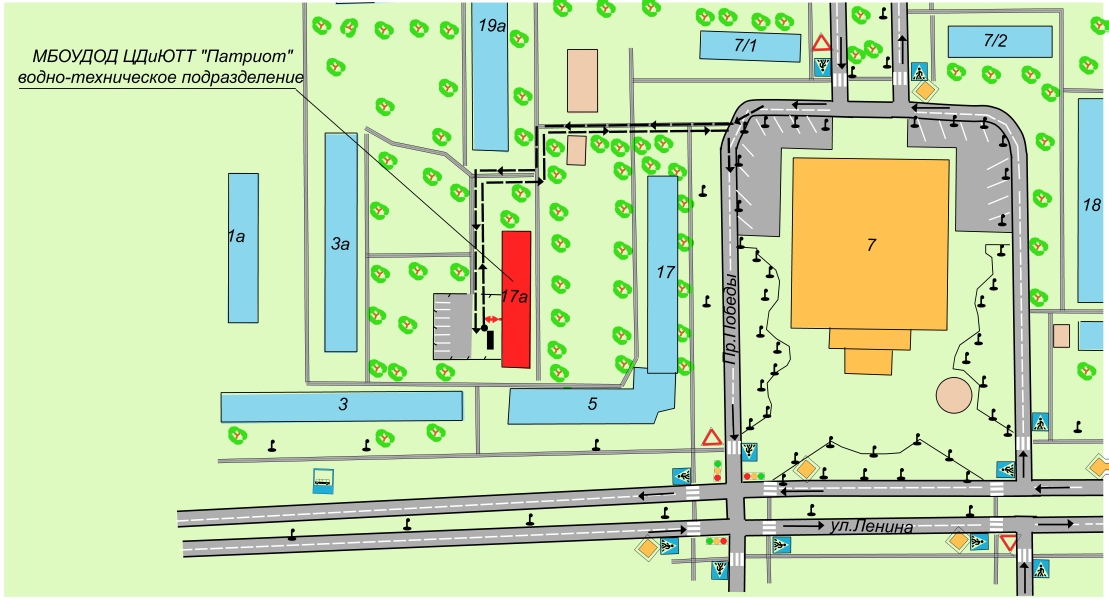

«Пути движения транспортных средств по территории образовательного учреждения к местам разгрузки/погрузки и рекомендуемые безопасные пути передвижения детей (обучающихся)»

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

  Пояснительная записка к схеме №4

Пути движения транспортных средств по территории образовательного учреждения к местам разгрузки/погрузки и рекомендуемые безопасные пути передвижения детей (обучающихся)

  На схеме указана примерная траектория движения транспортных средств по территории «водно-технического подразделения», условные места погрузки/разгрузки, и рекомендуемые безопасные пути передвижения детей во время погрузочно-разгрузочных работ.

  В целях обеспечения безопасного движения детей (обучающихся) по территории образовательного учреждения исключены пересечения путей движения детей и путей движения транспортных средств.

План-схема №5

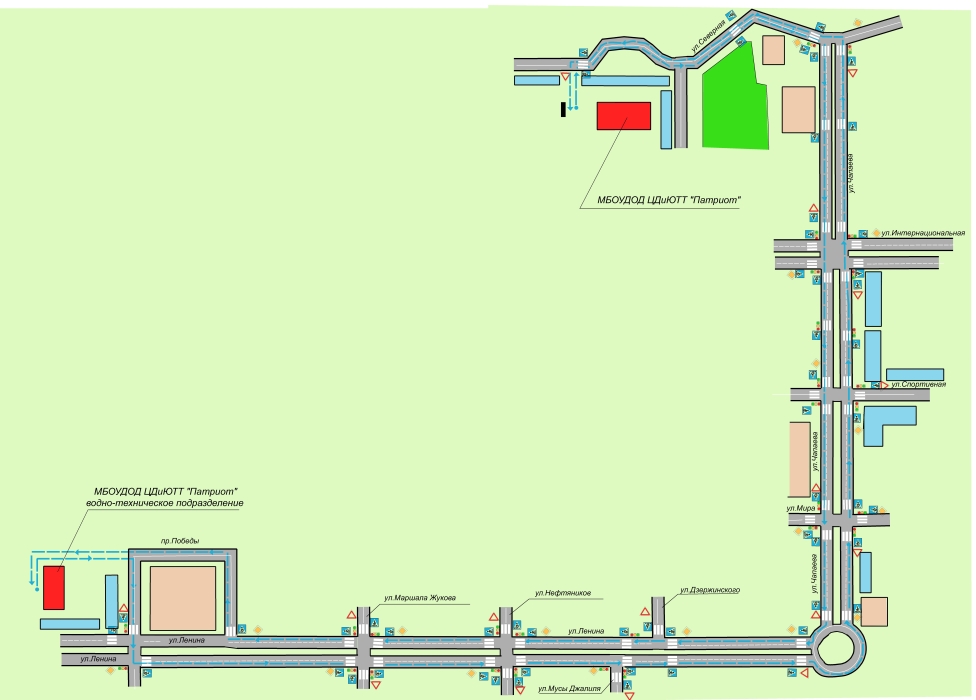

«Маршрут движения автобуса до образовательного учреждения»

(МБОУ ДОД «ЦДиЮТТ «Патриот»,

водно-техническое подразделение, пр. Победы 17 А)

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

Пояснительная записка к схеме №5

«Маршрут движения автобуса до образовательного учреждения»

  На схеме указаны микрорайоны, сети дорожного движения и наиболее безопасный маршрут следования автобуса, принадлежащий МБОУ ДОД «ЦДИЮТТ «Патриот» к «водно-техническому подразделению»

На схеме обозначено:

Огороженное здание «Водно-технического подразделения» с указанием территории принадлежащей МБОУ ДОД «ЦДИЮТТ «Патриот» Жилые дома, строения, имеющие идентификатор здания, являющегося частью адреса.  Расположение образовательного учреждения относительно тротуаров и  автомобильных дорог, название улиц. Наземные регулируемые/нерегулируемые пешеходные переходы на подходах к образовательному учреждению. Распределение существующих дорожных знаков и дорожной разметки. Расположение технических средств (светофоров) организации дорожного движения.

План –схема №6

«Безопасное расположение остановки автобуса у образовательного учреждения»

(МБОУ ДОД «ЦДиЮТТ «Патриот»,

водно-техническое подразделение, пр. Победы 17А)

Условные обозначения

	движение грузового транспорта по территории ОУ
	направление движения детей
	направление движения транспортных средств
	проезжая часть
	надземный пешеходный переход
	тротуар
	растительность
	искусственная неровность

	место разгрузки/погрузки
	жилая постройка
	движение детей от остановок частных транспортных средств
	ремонтные работы
	искусственное освещение
	ограждение ОУ

Пояснительная записка к схеме №6

Безопасное расположение остановки автобуса у образовательного учреждения

  На схеме указан подъезд в оборудованный «карман» для посадки и высадки детей из автобуса у образовательного учреждения, а также безопасный маршрут движения детей от остановки (места парковки) автобуса образовательного учреждения.

На схеме обозначено:

Ограждение территории водно-технического подразделения. Место расположения водно-технического подразделения Жилые дома, строения, имеющие идентификатор здания, являющегося частью адреса. Контуры автомобильной дороги.
