Рабочие материалы координатора по пункту 1.15 повестки дня ВКР-19 (стр. 4 )

               По результатам второго собрания был принят рабочий документ к проекту нового Отчета МСЭ-R SM.[300GHZ_SHARING] Исследование совместного использования и совместимости между сухопутной подвижной, фиксированной и пассивными службами в диапазоне 275-450 ГГц (Док. 1A/TEMP/61).

Рабочая группа продолжает работу по сбору информации о характеристиках систем и применений в диапазоне 275-450 ГГц и с этой целью был одобрен связующий документ, который направлен в РГ 3J, 3K, 3M, 5A, 5C, 7C и 7D (Док. 1A/TEMP/63).

На третьем собрании РГ1А была продолжена работа над проектом нового Отчета МСЭ-R SM[300GHZ-SHARING]. Была организована редакционная группа под руководством г-на Т. Байкаса. В ходе собрания представитель ESA выдвинул предложение увеличить верхнюю границу рассматриваемого диапазона частот до 450 ГГц, так как согласно пункту 1.15 повестки дня ВКР РГ 1А должна провести исследования в диапазоне 275-450 ГГц. Данное предложение было поддержано АС Германии, США и Японии.

В ходе работы документ был дополнен материалом, предложенным РГ 5С. Были добавлены материалы, предоставленные РГ 7D. Также был добавлен список ссылок на рекомендации и отчёты. При работе над данным списком было отмечено, что, например, Рекомендация МСЭ-R F.699 охватывает диапазон частот до 70 ГГц.

В ходе обсуждения раздела, касающегося станций CPMS (Close proximity mobile system), представитель АС Японии пояснил, что представленный материал касается только киоск-систем.

АС США предложила определять плотность станций как БС/ГГц/км2, так как не очень понятно откуда взялась цифра 7% (доля станций, размещенных в городских и густонаселенных районах). Представитель АС Японии отметил, что по их оценкам доля станций в густонаселенных районах составляет 5%. В то время как ESA дала оценку в 7%. АС Израиля отметила, что плотность станций в разных диапазонах разная, поэтому считать ее на ГГц не целесообразно.

Представитель АС Германии отметил, что из предложенных 7% не все станции работают в рассматриваемых диапазонах частот. По предложению АС Великобритании было добавлено замечание (Editor’s note) о том, что для оценки плотности БС в рассматриваемых диапазонах необходимы исследования.

Третье собрание РГ1А обновила рабочий документ к предварительному проекту Отчета МСЭ-R SM.[275-450GHZ_SHARING]  (см. Документ 1A/TEMP/89) и продолжит работу над данным документом на следующем собрании.

Результаты исследований совместимости

В Отчете МСЭ-R RA.2189 проведены расчеты помех для радиоастрономической станции от любых активных применений. Требуемое расстояние разнесения между наземной активной станцией и радиоастрономической станцией может составлять до 55 км для худших условий и при максимальной мощности излучения наземной активной станции (определяется  эмпирической формулой ), 30 см. антенны наземной активной станции, при совпадающих частотах и при нахождении излучателя в створе главного лепестка антенны радиотелескопа. Однако вероятность такого сценария маловероятна, учитывая узкую диаграмму направленности антенны радиотелескопа.

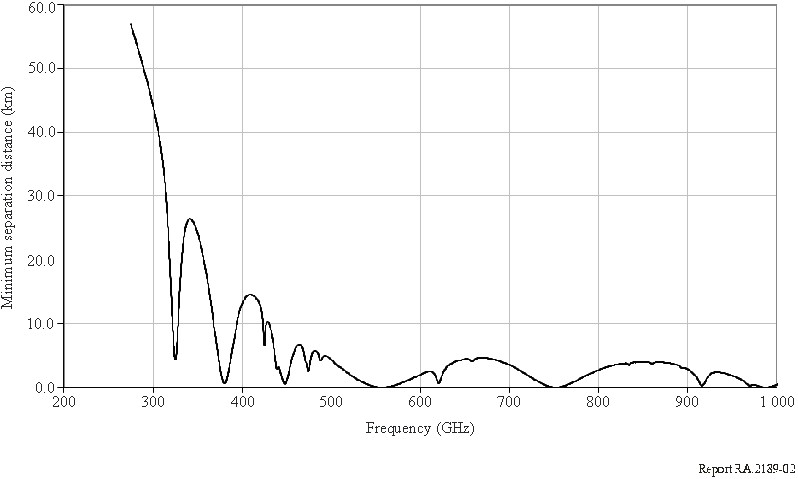

Зависимость требуемого территориального разноса между наземной активной станцией и радиоастрономической станцией от частоты.

В Отчете МСЭ-R RS.2194 в разделе 3 сделано заключение о том, что совместимость между ССИЗ и активными применениями в диапазоне частот выше 1000 ГГц возможно обеспечить. Благодаря высокому затуханию в атмосфере наземные активные системы не окажут влияния на спутниковые пассивные системы. Дополнительно спутниковые активные системы также не создадут проблем для пассивных датчиков в связи с высокой относительной скоростью спутниковых аппаратов и очень узкой ширины диаграммы направленности антенны значительно ограничивающих вероятность ситуации влияния главным лепестком антенны передатчика на главный лепесток антенны приемника. В тоже время исследования совместимости в диапазоне 275-450 ГГц еще не завершены.

4.5 Кандидатные полосы радиочастот в диапазоне 275-450 ГГц для активных применений

Третье собрание РГ1А продолжило работу над проектом Отчета ПСК к ВКР-19 по пункту 1.15 (см. Документ 1A/TEMP/86). Однако до настоящего времени в Отчете представлена информация только в отношении введения и в проекте Отчета отсутствуют кандидатные полосы радиочастот для активных служб, а также возможные варианты решения пункта 1.15. Тем не менее исходя из обсуждений можно выделить следующие возможные варианты решения пункта 1.15 повестки дня ВКР-19:

Вариант 1 - Использование полос не идентифицированные ССИЗ и СКИ (пассивная)

Пункт 5.565 Регламента радиосвязи определяет для радиоастрономии полосы частот:

275-323 ГГц, 327-371 ГГц, 388-424 ГГц, 426-442 ГГц, 453-510 ГГц, а для ССИЗ и СКИ: 275-286 ГГц, 296-306 ГГц, 313-356 ГГц, 361-365 ГГц, 369-392 ГГц, 397-399 ГГц, 409-411 ГГц, 416-434 ГГц, 439-467 ГГц. Таким образом, не существует в диапазоне 275-450 ГГц ни одной полосы частот, которая бы не была бы идентифицирована для одной или нескольких пассивных радиослужб (ССИЗ, СКИ или РАС). В тоже время, если принять, что Отчет RA.2189  не подвергается сомнению, то  совместимость РАС и активных служб полностью обеспечивается, то для активных служб можно идентифицировать следующие полосы радиочастот: 286-296 ГГц 306-313 ГГц, 356-361 ГГц, 365-369 ГГц, 392-397 ГГц, 399-409 ГГц, 411-416 ГГц и 434-439 ГГц. Это означает, что для активных служб может быть использовано в общей сложности 61 ГГц фрагментированного спектра, в которых не требуется устанавливать ограничений на активные службы с тем, чтобы обеспечить совместимость с. пассивными службами. Однако в этом случае  имеется только два частотных блока шириной более 10 ГГц  - 286-296 ГГц и 399-409 ГГц, которые не позволяют добиться скорости более 10 Гбит/c.

Вариант 2 Идентификация полос частот на основе потребностей активных служб

олосы радиочастот 275-321.84 ГГц и 380-445 ГГц при ограничении мощности передатчика 10 дБм, на основании предложения Германии (5C/154-E)

Опция B Полоса радиочастот 275-316 ГГц  при ограничении мощности передатчика (на основе предложение Японии (5C/151-E)).

Вариант 3 Совместное использование всей полосы частот активными и пассивными службами

Для активных служб определяется вся полоса радиочастот 275-450 ГГц, а совместимость обеспечивается  путем ограничения допустимой мощности передатчика для сухопутной подвижной и фиксированной служб.

5.        Информация о ходе подготовки и результатах исследований в других региональных организациях

       5.1.        APT (APT wireless group, 6-9 сентября 2016, APG-19, июль 2017)

       На 20-ом заседании этой Группы (Таиланд, 6-9 сентября 2016 года), был принят новый Отчет APT 66 «Системы радиосвязи на короткие расстояния, работающие в полосе 275 -  1000 ГГц и сценарии их применения». В Отчете рассматриваются технические и эксплуатационные характеристики систем радиосвязи малого радиуса действия и их потребности в спектре в диапазоне 275-1000 ГГц.

       Страны APT поддерживают исследования по идентификации полос радиочастот для использования сухопутной подвижной и фиксированной службой в полосах радиочастот 275-450 ГГц только в том случае если будет обеспечена защита пассивных служб в полосах радиочастот, определенных в примечании 5.565.

       5.2.        ATU (источник и дата предложений)

       Нет информации.

       5.3.        ASMG (источник и дата предложений)

       Отслеживают и поддерживают исследования МСЭ-R по идентификации полос радиочастот для сухопутной подвижной и фиксированных служб в полосе радиочастот 275-450 ГГц при условии обеспечения защиты пассивных служб в полосах радиочастот, определенных в примечании 5.565 и отсутствии дополнительных ограничений на эти службы.

       5.4.        CITEL ( IWG-2, октябрь 2016)

       США поддерживает исследования по совместимости между пассивными и активными службами, а также потребности в спектре для этих служб в МСЭ-R по пункту 1.15 ВКР-19 в соответствии с Резолюцией 767 (ВКР-15). США примет во внимание результаты этих исследований при принятии решения о поддержки идентификации на ВКР-19 в диапазоне 275-450 ГГц для применений сухопутной подвижной и фиксированной служб и обеспечении защиты пассивных служб, идентифицированных в пункте 5.565 Регламента радиосвязи.

       IEEE-USA Открытие диапазона 95-475 ГГц для коммерческого использования.

5.5.        СЕРТ (CPG19-2, январь 2016)

       CEPT поддерживает идентификацию полос радиочастот для сухопутной подвижной и фиксированной служб в диапазоне частот 275-450 ГГц при условии, что будет гарантирована защита пассивных служб определенных в пункте 5.565 Регламента радиосвязи.

6.        Информация о ходе подготовки и результатах исследований в других международных организациях

       6.1.        ICAO (источник и дата предложений)

       Нет информации.

       6.2.        IMO (источник и дата предложений)

       Нет информации.

       6.3.        WMO (21 November 2016)

       Не возражает против идентификации полос радиочастот для ФС/ПС в диапазоне 275-450 ГГц в случае если будет обеспечена защита ССИЗ (пассивная) и идентификация будет в соответствии с примечанием Регламента радиосвязи 5.565. В случае если будет сделано распределение полос радиочастот для активных служб, аналогичный подход должен применяться и для пассивных служб.
