Рисунок П4.4 - Поправка к мощности на давление отработавшего пара в конденсаторе.
Для турбоагрегатов типов К, П, Т1, Т2, ПТ1, ПТ2.

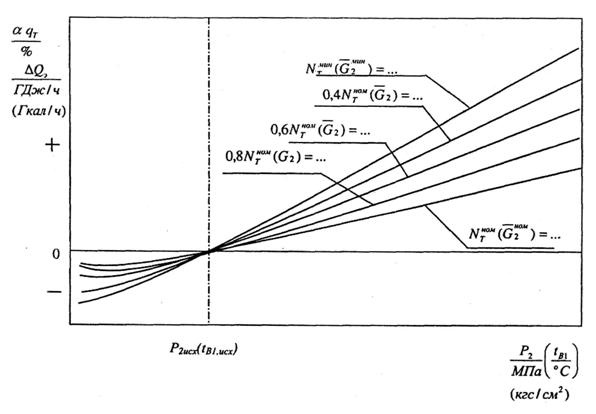

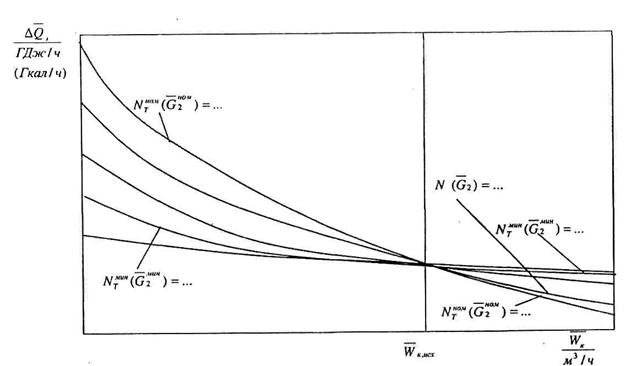

5. - Поправки к часовому и удельному расходам тепла на выработку электроэнергии на отклонение давления
отработавшего пара в конденсаторе (температуры охлаждающей воды).
Условия:…
Для турбоагрегатов типов К, П, Т1, Т2, ПТ1, ПТ2.

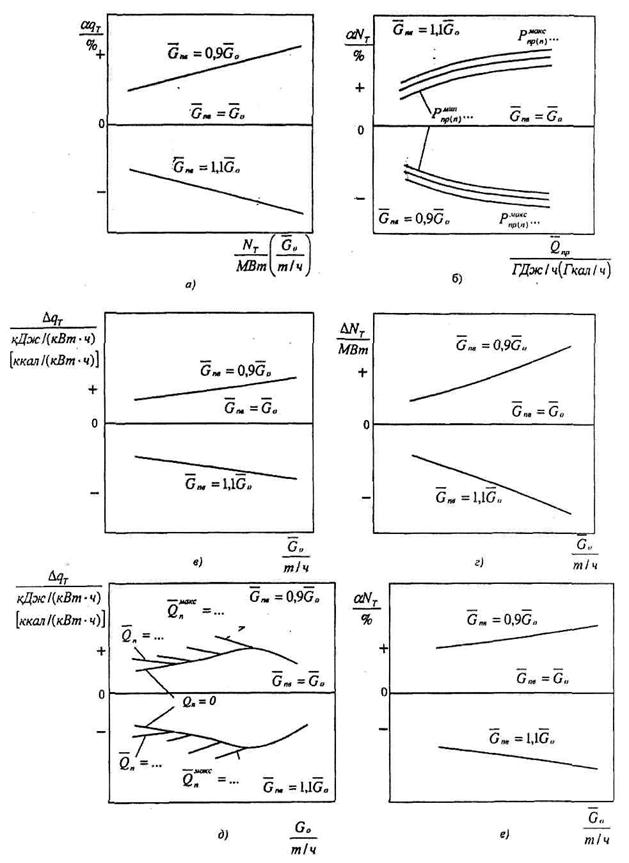

Рисунок П4.7. - Поправки к удельному расходу тепла и к мощности на отличие часовых расходов питательной воды и свежего пара:
а - для турбоагрегатов типа К и турбоагрегатов П, TI, Т2, ПТ1, ПТ2 при работе в режиме К;
б - для турбоагрегатов типов Р, ПР; в, г - для турбоагрегатов типов П, Т1,Т2; д, е - для турбоагрегатов типов ПТ1, ПТ2.
Рисунок П4.8. - Поправка к часовому расходу тепла на выработку электроэнергии на включение впрыска в промежуточный пароперегреватель.
Для турбоагрегатов всех типов.
Рисунок П4.9. - Относительный расход питательной воды на впрыск в промежуточный пароперегреватель.
Для турбоагрегатов всех типов.
Рисунок П4.10. - Поправка к часовому расходу тепла на выработку электроэнергии и к мощности на отпуск 1 ГДж/ч (1 Гкал/ч) нерегулируемых отборов:
Условия:
а - для турбоагрегатов типов К, Р; б - для турбоагрегатов типов П, T1, T2, ПТ1, ПТ2, ПР.

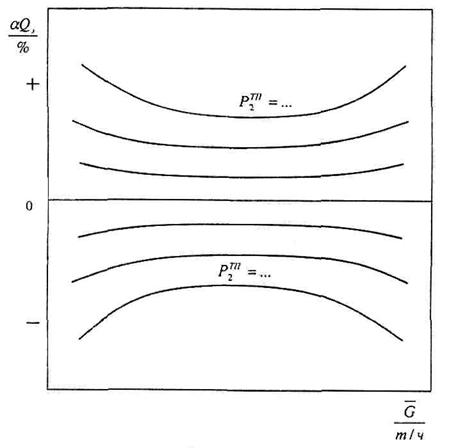

Рисунок П4.11. - Поправка к часовому расходу тепла на выработку электроэнергии на отклонение давления отработавшего пара турбопривода.
Для турбоприводов механизмов энергоблока, потребляющих пар из отборов турбоагрегата.

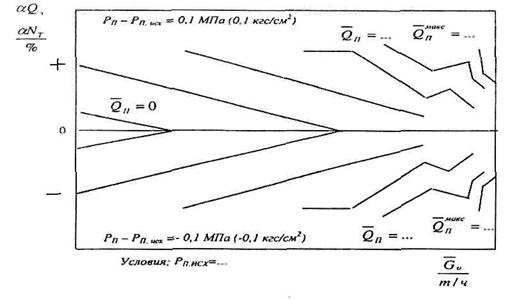

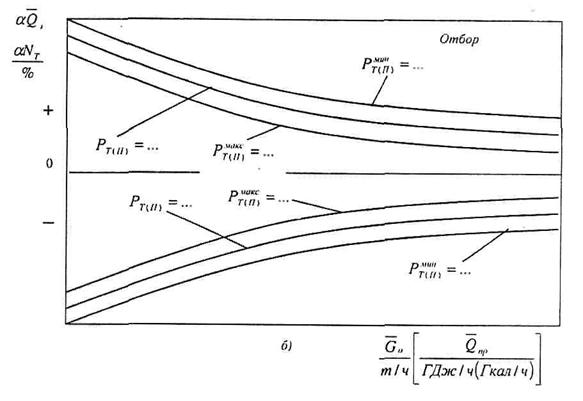

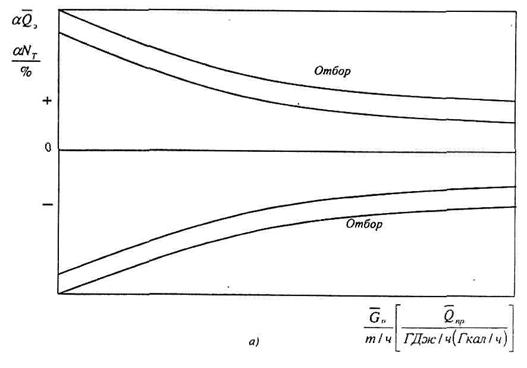

Рисунок П4.12. - Поправка к часовому расходу тепла на выработку электроэнергии и к мощности на отклонение давления в производственном отборе:
Условия: РП =…
Для турбоагрегатов типов ТТЛ, ПТ2

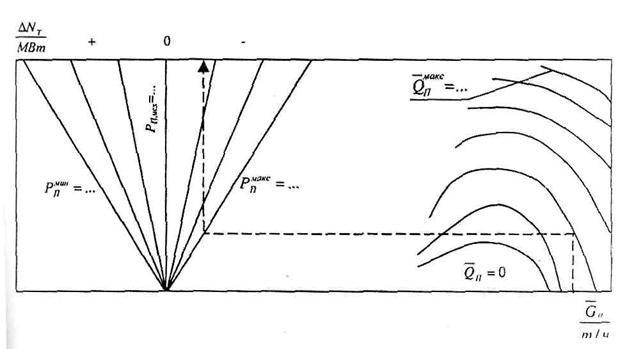

Рисунок П4.13. - Поправка к мощности на отклонение давления в производственном отборе.
Для турбоагрегатов типов П, ПТ1, ПТ2, ПР.

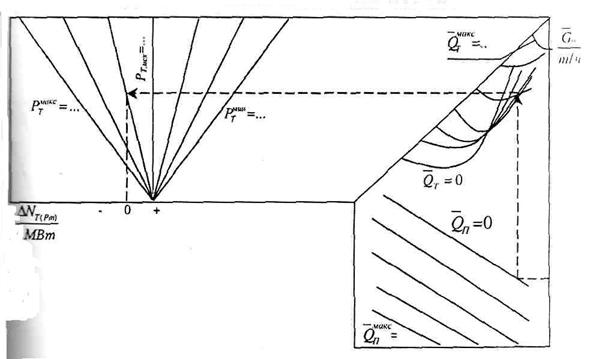

Рисунок П4.14. - Поправка к мощности на отклонение давления в отопительном отборе.
Для турбоагрегатов типов ПТ1, ПТ2.

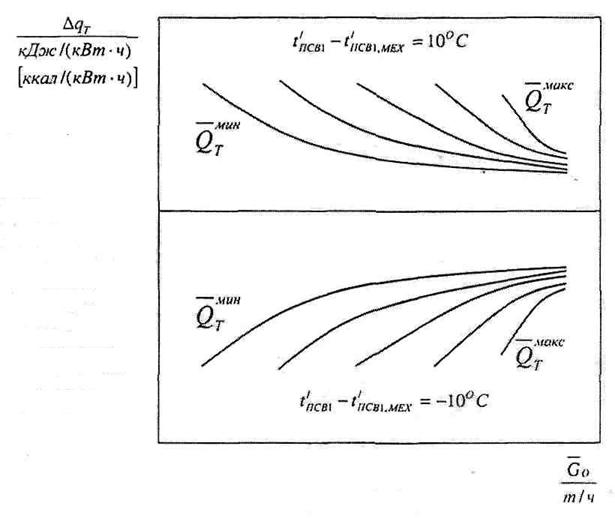

Рисунок П4.15. - Поправка к удельному расходу тепла на выработку электроэнергии на отклонение температуры сетевой воды на входе в подогреватели сетевой воды.
Условия:
Для турбоагрегатов типа Т2 при работе в режиме Т2

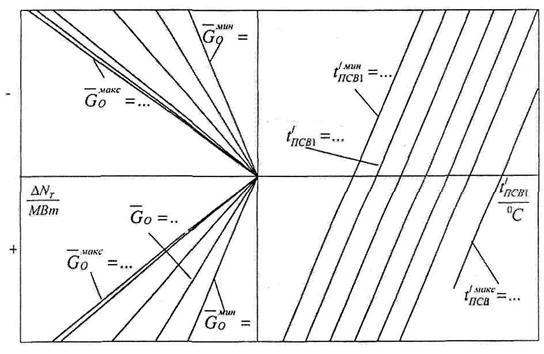

Рисунок П4.16. - Поправка к мощности на отклонение температуры сетевой воды на входе в подогреватели сетевой воды
Условия:
Для турбоагрегатов типа Т2 при работе в режиме Т2

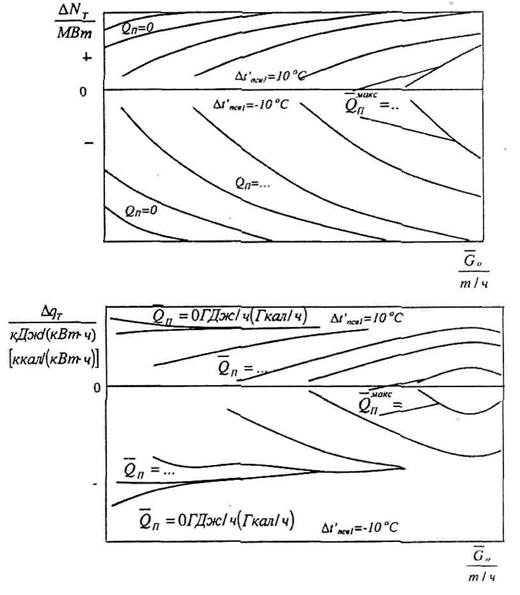

Рисунок П4.17. - Поправка к мощности и удельному расходу тепла на выработку электроэнергии на отклонение
температуры сетевой воды на входе в подогреватели сетевой воды. Условия:
Для турбоагрегатов типа ПТ2 при работе в режиме ПТ2.

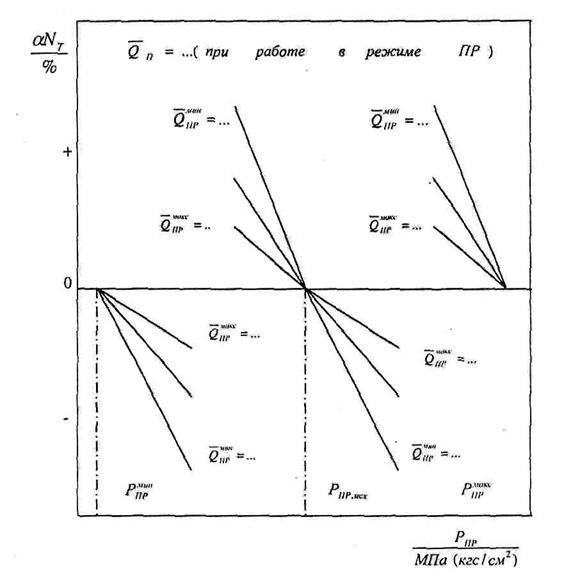

Рисунок П4.18. - Поправка к мощности на отклонение давления пара в противодавлении.
Условия: РП =.... (для турбоагрегатов типа ПР)
Для турбоагрегатов типов Р, ПР
При работе в режиме ПР проводится набор графиков для различных значений QM.

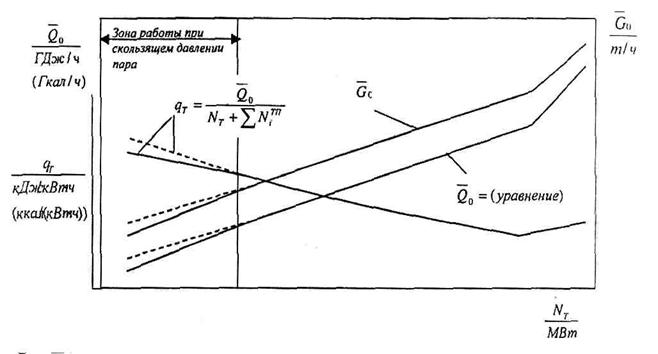

Рисунок П4.19. - Часовой расход свежего пара, часовой и удельный расходы тепла работа
на номинальном давлении свежего пара работа на скользящем давлении свежего пара Условия:...
Для турбоагрегатов типа К и типов П, T1, T2, ПТ1, ПТ2 при работе в режиме К

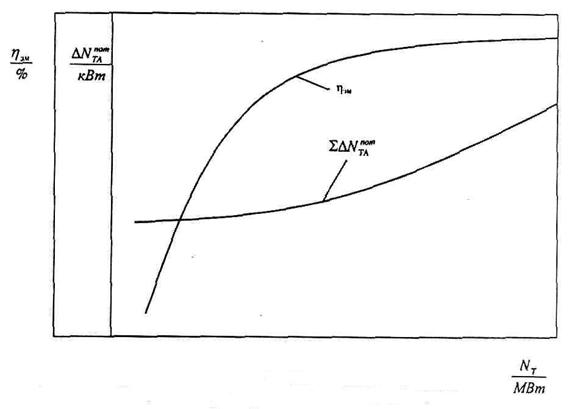

Рисунок П4.20. - Потери мощности и электромеханический КПД турбоагрегата. Для турбоагрегатов всех типов

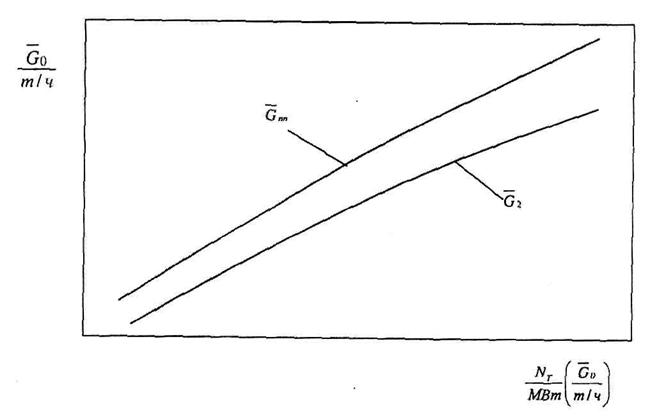

Рисунок П4.21. - Часовой расход пара на промперегрев и в конденсатор
Условия: ...Для турбоагрегатов типа К, T1, Т2, и типов П, ПТ1.ПТ2 при работе в режиме К

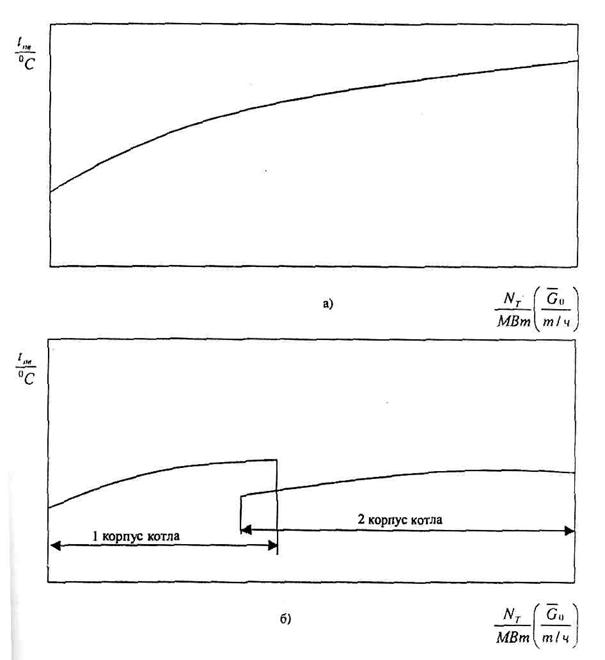

Рис. П4.22.
Температура питательной воды
а - при однокорпусном котле (моноблок)
б - при двухкорпусном котле (дубль-блок)
Условия:
Для турбоагрегатов типа К, T1, T2, и типов П, ПТ1, ПТ2 при работе в режиме К

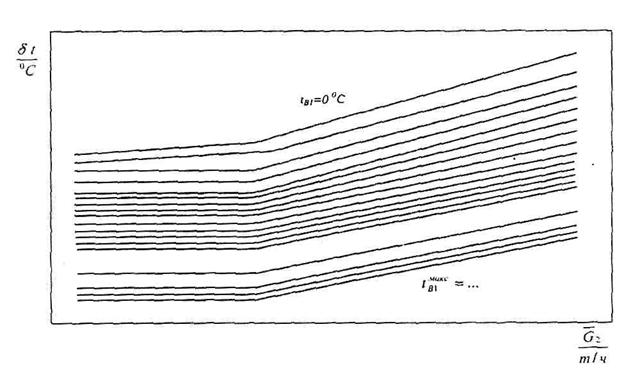

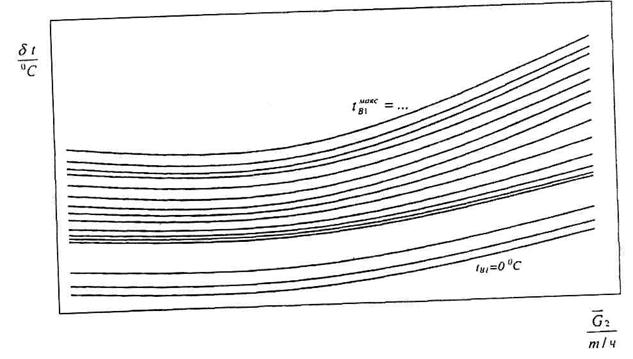

Рисунок П4.23. - Температурный напор в конденсаторе турбоагрегата (турбопривода)
Условия:
Рисунок П4.24. - Абсолютное давление пара в конденсаторе турбоагрегата (турбопривода). Условия:

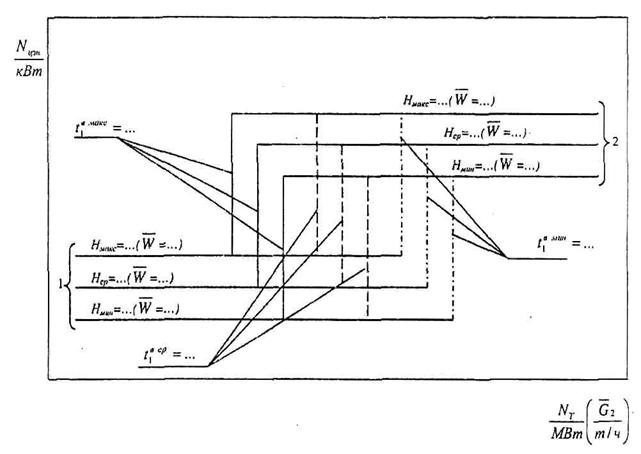

Рисунок П4.25. - Потребляемая мощность осевых (с неизменным углом разворота лопастей) и центробежных циркуляционных насосов:
1 - в работе один насос (в работе один насос на первой частоте вала);
2 - в работе два насоса (в работе один насос на второй частоте вала).
Рисунок П4.25а - Потребляемая мощность осевых циркуляционных насосов, угол разворота
лопастей которых остается постоянным в течении сезона:

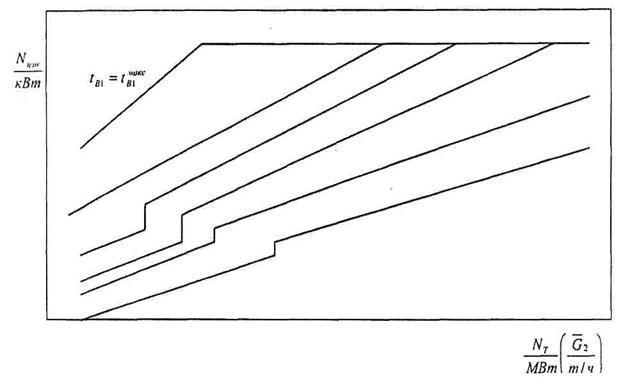

Рисунок П4.27. - Потребляемая мощность индивидуальных циркуляционных насосов при непрерывном регулировании
их производительности разворотом рабочих лопаток
Для турбоагрегатов типа К и типов П, Т1,Т2, ПТ1, ПТ2 при работе а режиме К

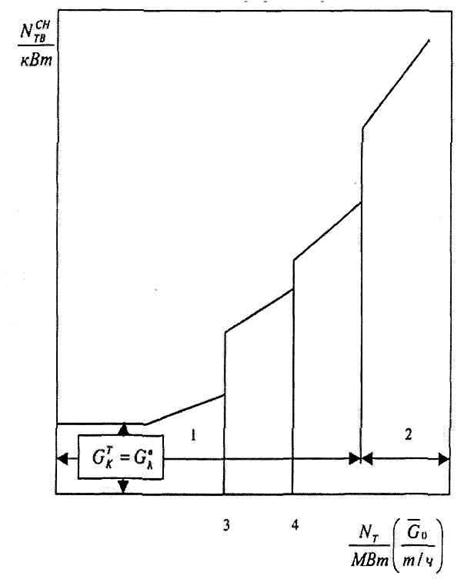

Рисунок П4.28. - Мощность, потребляемая прочими индивидуальными механизмами собственных нужд турбоагрегата
1 - в работе 1 конденсатный насос;
2 - в работе 2 конденсатный насоса;
3 - включение в работу одного сливного насоса регенерации;
4 - включение в работу второго сливного насоса регенерации
Для турбоагрегатов типа К

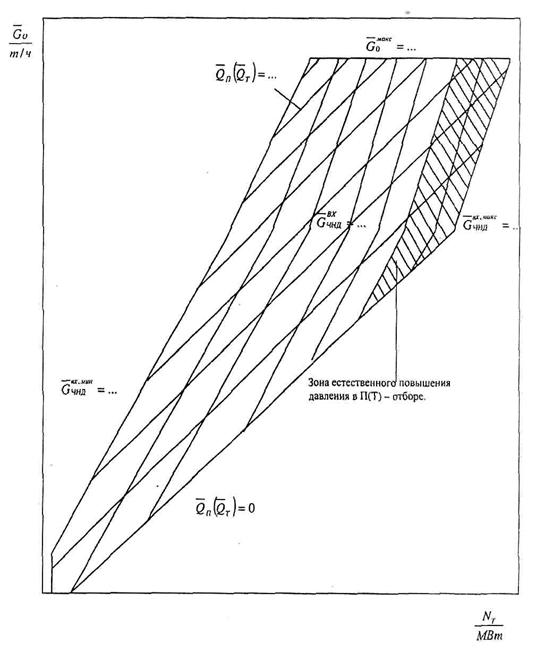

Рисунок П4.29. - Часовой расход свежего пара на турбоагрегат
Условия: РП = ... (для турбоагрегатов при работе в режиме П);
РТ = ... (для турбоагрегатов при работе в режиме Т1).
Для турбоагрегатов типов П, Т1 и ПТ1 при работе в режиме только с одним регулируемым П(Т) отбором.
При работе турбоагрегатов типа ПТ1 только с отбором П обозначение
заменяется на
Рисунок П4.30. - Часовой расход пара промежуточного перегрева.
Условие:...Для теплофикационных турбоагрегатов всех типов.

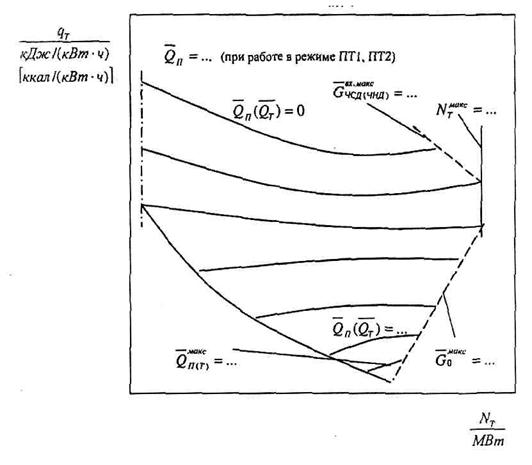

Рисунок П4.31. - Удельный расход тепла на турбоагрегат
Условия: РП = ... {при работе в режимах П, ПТ1, ПТ2);
РТ =... (для турбоагрегатов при работе в режиме Т1)
РНТО(ВТО) =… (при работе в режиме с одно - или двухступенчатым подогревом сетевой воды)
(при работе с двухступенчатым подогревом сетевой воды)
Приводится набор графиков для различных значений
при работе в режиме ПТ1, ПТ2.
Для турбоагрегатов типа П, ПТ, ПТ2

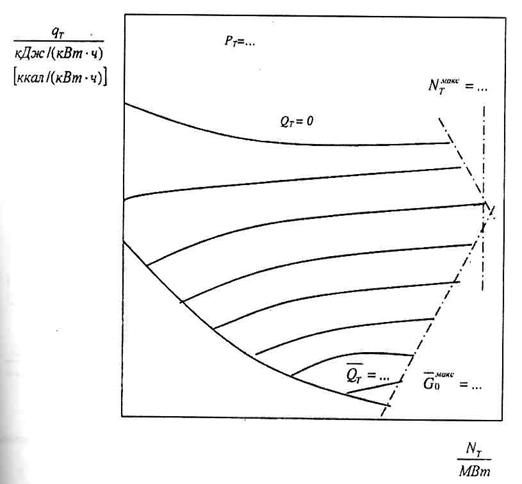

Рисунок П4.32. - Удельный расход тепла на турбоагрегат
Условия:
(при работе в режиме с двухступенчатым отпуском тепла из Т - отбора)
Приводится набор графиков для различных значений РНТО при работе в режиме Т1 и РВТО при работе в режиме Т2.
Для турбоагрегатов типа Т1, Т2 при работе в режимах Т1 и Т2.

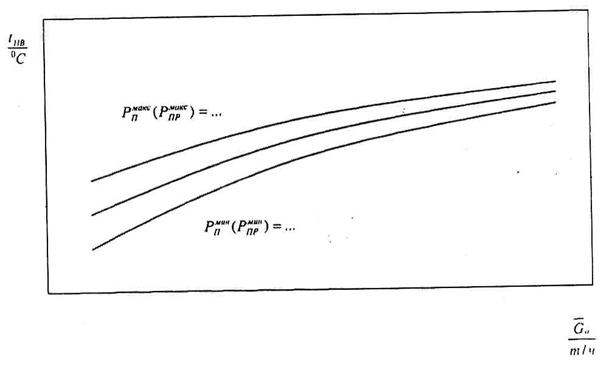

Рисунок П433. - Температура питательной воды
Для турбоагрегатов типа П, ПТ1, ПТ2, ПР при работе в режиме с П-отбором и в режиме Р для турбоагрегатов типов ПР и Р.
|
