1.Установка:

Пожалуйста установите диск с дистрибутивом в привод CD-дисков, запустите файл BR9000Setup 1.11.EXE и следуйте инструкциям на экране до полной установки программного обеспечения.

2.Установка USB драйвера

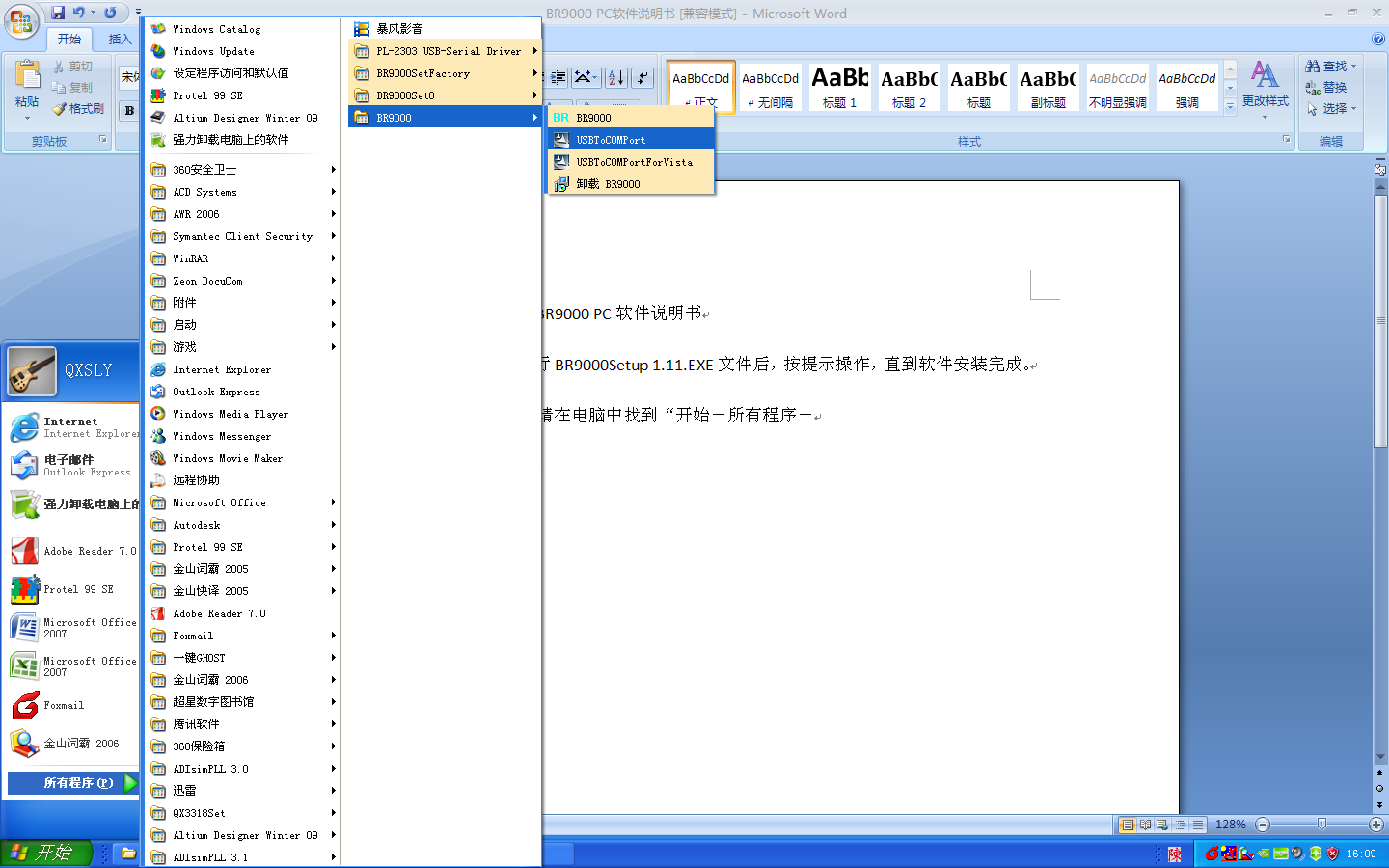

После выполнения шага 1, перейдите в панель управления. Запустите программу BR9000.Для этого перейдите последовательно через ПУСК – ВСЕ ПРОГРАММЫ - BR9000. После запуска Вы увидите два доступных типа установки USB драйверов. Выберите USB драйвер в соответствии с установленной на Вашем компьютере операционной системой (Windows XP или Windows Vista). Установите драйвер и перезагрузите компьютер для того чтобы изменения вступили в силу

3. Подключение трансивера

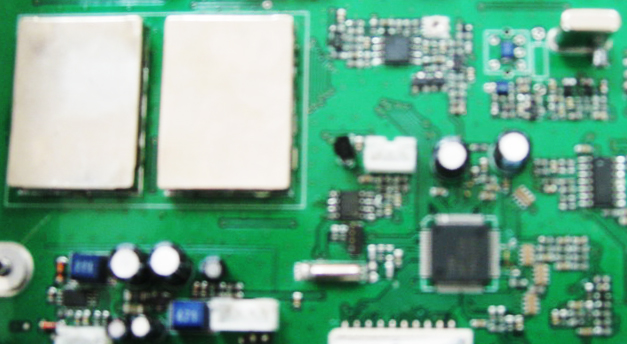

Вставьте кабель для программирования в USB порт компьютера. Отключите трансивер от питания. Снимите крышку с трансивера и подключите другой конец кабеля в трехконтактный разъем на плате, как показано на рисунке. Включите трансивер.

　

　　

4. Запуск программы

Запустите программу BR9000. Для этого перейдите последовательно через ПУСК – ВСЕ ПРОГРАММЫ - BR9000. Появится интерфейс следующего вида:

5. Назначение пунктов меню и интерфейса

- Настройки COM порта:

Выберите пункт COMMUNICATION　PORT из меню SETUP. После выбора соответствующего порта нажмите ОК и выйдите из меню. Настройка COM порта необходима только при первом использовании программного обеспечения.

- Информация о канале (Channel information)

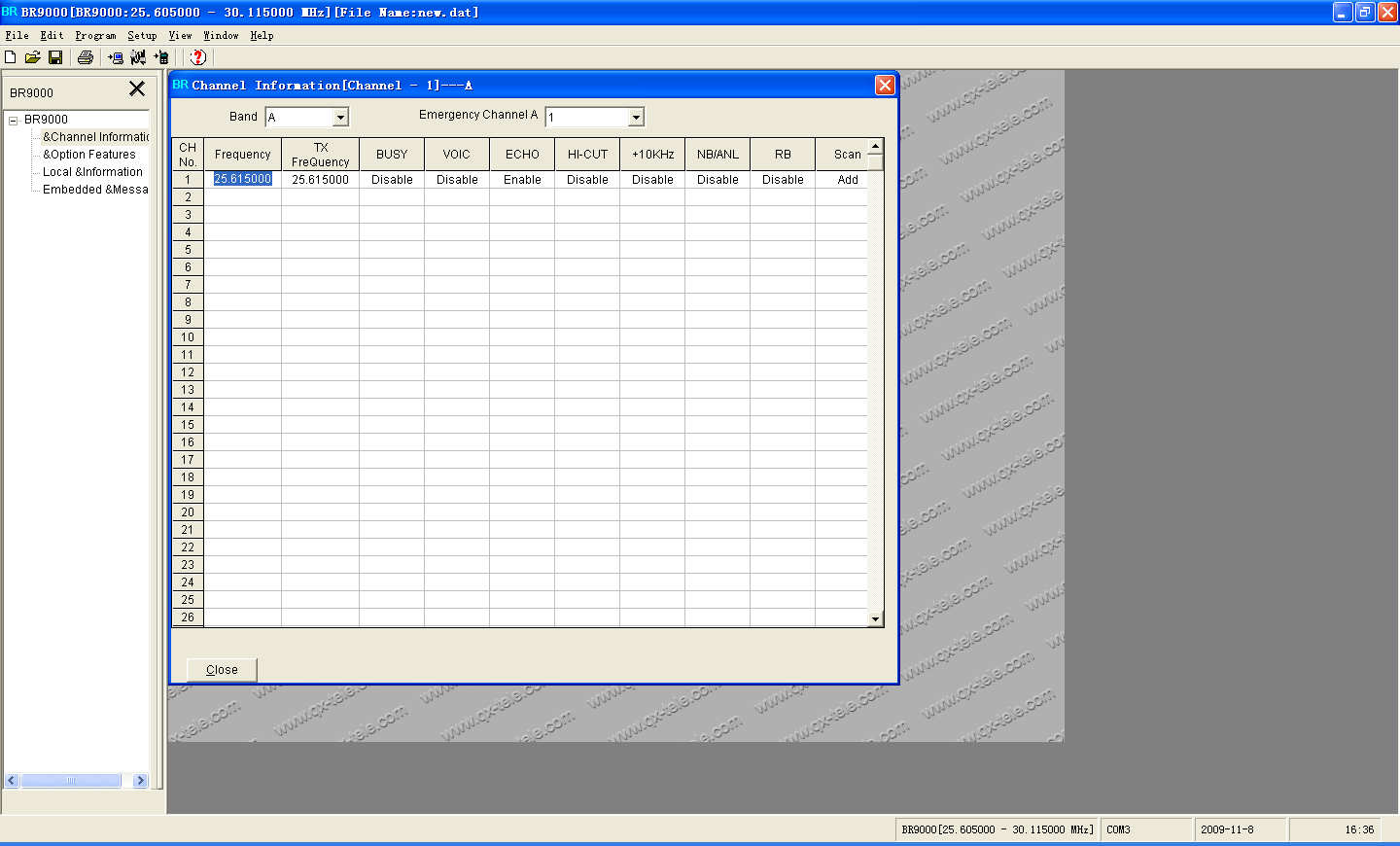

При выборе этого пункта появится меню редактирования параметров канала

①CH　NO (номер канала)

　Этот столбец содержит номера каналов, которые отображаются на жидкокристаллическом экране.

②BAND (диапазон)

  Это раскрывающееся меню. Вы можете выбрать один диапазон и отредактировать соответствующий канал. Обозначения диапазона буквенные (A-F) и соответствуют кнопкам на передней панели трансивера. Каждому диапазону можно присвоить 40 каналов

③Emergency channel(канал 9 экстренного вызова)

Этот канал может быть назначен кнопке “EMG” трансивера. Нажмите кнопку “EMG”, канал станет настраиваемым. Затем Вы можете настроить его как канал аварийного вызова для всех диапазонов от A до F

  Следующие настройки от А до F могут быть сделаны отдельно для каждого канала.

④Frequency - Частота

Используется для указания принимаемой частоты в диапазоне частот  25.615—30.105МГц. Вы можете изменять частоту в сторону увеличения или уменьшения с шагом 10Гц или сразу ввести требуемую частоту.

⑤TX　 Frequency (частота передачи)

　Этот параметр используется для задания частоты передачи сигнала в диапазоне частот 25.615—30.105МГц. Вы можете изменять частоту в сторону увеличения или уменьшения с шагом 10Гц или сразу ввести требуемую частоту

⑥ BUSY (функция блокирования передачи если канал занят)

　Функция BUSY: Когда функция включена (выбрано значение ENABLE) трансивер не будет работать на передачу во время приема сигнала. Передача будет разрешена только если канал свободен. Когда фунция отключена (выбрано значение DISABLE), передача сигнала не ограничивается.  (По умолчанию функция отключена для каналов с 1 по 8, с 10 по 40, и включена для 9 канала)

⑦VOIC

  В этом трансивере данная функция не используется.

⑧ECHO (Эхо)

　Кнопка ECHO. Когда выбрано значение ENABLE, для включения/выключения функции ECHO (Эхо) может быть использована кнопка ECHO. Если выбрано значение DISABLE, функция ECHO не может быть использована. (По умолчанию функция включена для всех каналов)

⑨HI-CUT (снижение ВЧ помех)

　Функция HI—CUT: Когда выбрано значение ENABLE, Вы можете управлять функцией HI—CUT. При выборе значения DISABLE, функция HI—CUT отключена.( по умолчанию функция включена)

⑩＋10KHZ (10кГц)

　Функция 10KHZ: Когда выбрано значение ENABLE, Вы можете управлять функцией 10KHZ. Когда выбрано значение DISABLE, функция ＋10KHZ отключена.(по умолчанию функция включена)

⑾NB/ANL (шумоподавитель / автоматический ограничитель шума)

　Функция NB/ANL: Когда выбрано значение ENABLE, Вы можете управлять функцией NB/ANL. Когда выбрано значение DISABLE, функция NB/ANL отключена. (по умолчанию функция включена)

⑿RB (сигнал окончания передачи, RogerBeep)

　Функция RB: Когда выбрано значение ENABLE, Вы можете управлять функцией RB. Когда выбрано значение DISABLE, функция RB отключена.(по умолчанию функция включена)

⒀SCAN (сканирование)

ADD (добавить) и DEL (удалить) в лист сканирования. Когда выбрано значение ADD, будет сканироваться текущий канал. Если выбран параметр DEL, при выборе функции сканирования сканирование канала производиться не будет (по умолчанию для всех каналов установлен параметр ADD)

Option feature (дополнительные опции)

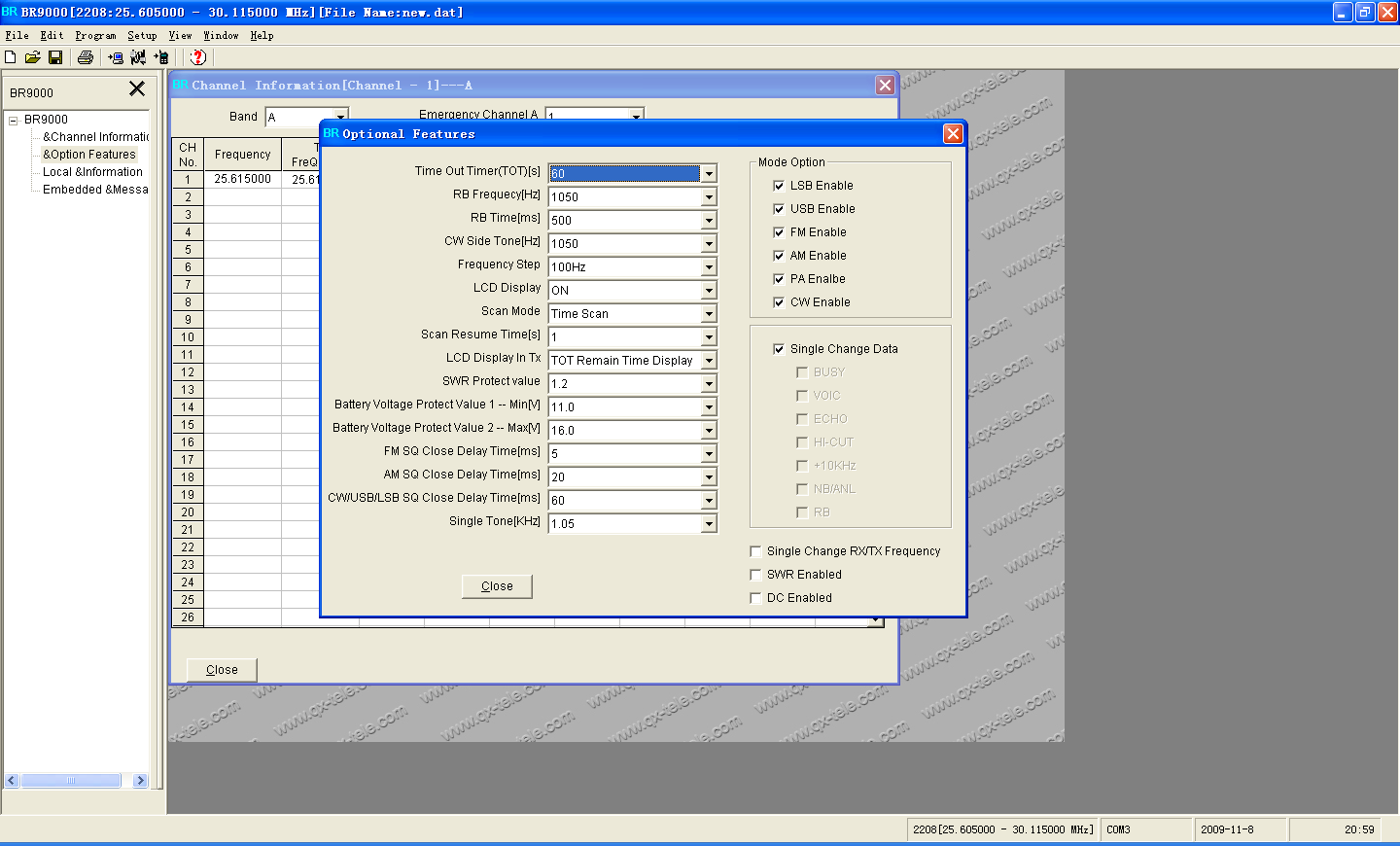

При выборе этого пункта, появится следующее меню:

⑴ Time out timer(TOT)(S)　  установка TOT (ограничения времени работы на передачу)  ( заводские установки: 480 сек)

30-600 секунд  шаг  30 сек

⑵ RB Frequency (HZ)　  установка частоты RogerBeep (сигнала окончания работы на передачу)

  0.3-3 кГц  шаг  10Гц

⑶ RB Time(ms)　  установка длительности RogerBeep (сигнала окончания работы на передачу)

  50-1000 мс  шаг  50 мс

⑷ CW side tone (HZ)　  установка частоты тона при работе в режиме CW

  0.3-3 кГц  шаг  10 Гц

⑸ Frequency  step　  Установка шага PUSH KEY

  10k 　1k  100HZ

⑹ LCD Display  Установка режима работы LCD

　　OFF (отключен)  или  ON (включен)

⑺ Scan mode  Установка режима сканирования

　　Сканирование по срабатыванию шумоподавления или по времени

⑻ Scan Resume  Time(s)  Установка времени продолжения скнаирования

  1-60 сек  шаг 1 сек

⑼ LCD Display in TX  Установка отображаемой на LCD экране информации во время работы на передачу

  TX　Frequency – отображение частоты, значения  SWR (КСВ) или напряжения питания или остатка разрешенного времени работы на передачу (при активировании функции ТОТ)

⑽ SWR protect value  - величина максимального КСВ

Установка величины максимального значения SWR (КСВ) при котором разрешена работа на передачу, величина 1.2-20　шаг  0.1

⑾ Battery voltage protect value 1-min(v)

Установка минимального значения питающего напряжения, при котором разрешена передача. При снижении напряжения питания ниже установленного, работа на передачу запрещается.

Диапазон 10.5-17 В, шаг  0.1В

⑿ Battery voltage protect value 1-MAX(v)

Установка максимального значения питающего напряжения, при котором разрешена передача. При превышении напряжения питания выше установленного, работа на передачу запрещается.

Диапазон 10.5-17 В, шаг  0.1В

⒀ FM　sq close delay time(ms)

В режиме FM устанавливается время отключения динамика после пропадания полезного сигнала

　　5-300 мс, шаг  5 мс

⒁ AM　sq close delay time(ms)

В режиме АM устанавливается время отключения динамика после пропадания полезного сигнала

　　5-300 мс, шаг  5 мс

⒂ CW/USB/LSB　sq close delay time(ms)

В режиме CW/USB/LSB　устанавливается время отключения динамика после пропадания полезного сигнала

　　5-300 мс, шаг  5 мс

⒃ Single Tone(HZ)　

Установка одноточастотного тона

  0.3-3 кГц шаг  10 Гц

⒄ MODE Option

  Если данный пункт не отмечен, трансивер не позволит включить соответствующий режим.(заводские установки – все отмечены)

⒅ Single change data

Если данная опция выбрана, функция RB будет доступна только на текущем канале. Иначе функция будет доступна на всех каналах (заводские установки – доступна всем)

⒆ Single change RX/TX　Frequency

  Когда выбрана эта функция, Вы можете менять частоту приема только во время приема сигнала. Или менять частоту передачи только во время передачи. Когда функция не выбрана, Вы можете менять частоту и во время приема, и во время передачи, вне зависимости от того, принимаете или передаете сигнал в настоящее время.

⒇ SWR enabled

  Когда выбран этот пункт, будет запущен тест защиты от высокого значения КСВ. ( по умолчанию – включен)

（21）　 DC　enabled

  Когда выбран этот пункт, будет запущен тест защиты от повышенного или пониженного напряжения питания

Local & information

Когда выбран этот пункт, Вы можете записать информацию о пользователе в трансивер. Embedded & Message

Когда выбрана эта опция, программное обеспечение сможет считывать некоторую информацию с трансивера, такую как дата изготовления, версию установленного ПО, серийный номер и т. д.  Эта информация записывается производителем при изготовлении и не может быть изменена. Прочитать ее можно при помощи программного обеспечения BR9000SetOSetup 1.0.EXE записанного на СД-диске. Установите и используйте его.

Ⅵ Чтение, запись данных

1、Запись данных

После сделанных настроек, описанных выше, нажмите всплывающее меню PROGRAM и выберите пункт WRITE TO RADIO, появится диалоговое окно как на рисунке ниже:

Нажмите OK (левая кнопка), на экране отобразится статус выполнения операции, как показано ниже :

После завершения, нажмите кнопку Ок и выйдете из программы

После вышеперечисленных процедур, процесс записи настроек в память трансивера завершен. Затем Вы можете записать одинаковые данные в несколько трансиверов.

2、Чтение данных

　　Данные могу быть считаны когда трансивер надежно подсоединен к компьютеру. При помощи компьютера можно просто считать данные, сохранить их, или перезаписать в другой трансивер, или отредактировать считанные данные и записать их обратно.

Пожалуйста выберите пункт  REAAD　FROM　RADIO из раскрывающегося меню PRОGRAM, Вы увидите следующее командное окно

　　

Нажмите OK (слева), отобразится статус чтения данных

После завершения считывания данных, нажмите кнопку OK  для выхода.

Теперь Вы можете работать с данными.

3. Хранение данных

　  Если Вы хотите сохранить сделанные настройки, выберите пункты SAVE или SAVE AS в раскрывающемся меню FILE. После этого, сохраните данные, следуя инструкциям на экране.

4、Открытие данных

  Для получения ранее сохраненных данных, выберите пункт OPEN в раскрывающемся меню FILE. Найдите файл с сохраненными данными и выделите его. Нажмите OPEN, данные будут автоматически загружены в программу.

5. Нажатием на пункт меню NEW из раскрывающегося списка FILE Вы можете создать новый файл с настройками.

6. Загрузка заводских настроек

Выберитеt INIRIAL SETTING с раскрывающегося меню SETUP. После этого программное обеспечение автоматически загрузит заводские параметры.

©
