Государственное автономное профессиональное
образовательное учреждение Чувашской Республики
«Шумерлинский политехнический техникум» Министерства образования и молодежной политики Чувашской Республики
Согласовано начальник планово-производственного отдела «СУ-8» №3» ___________ «___» ____________2014 | Утверждено приказом директора Шумерлинского политехнического техникума Минобразования Чувашии от 01.01.2001г. № 000 |
Контрольно оценочные средства ( КОС)
для проведения квалификационного экзамена
ПМ 03: «Выполнение каменных работ»
для студентов группы №11
профессия: «Мастер общестроительных работ»
Разработала мастер п/о
РАССМОТРЕНО
Цикловой методической комиссией
преподавателей спецдисциплин и мастеров п/о
строительного профиля
Протокол №___ от "__ от _" __2014 г.
Председатель ЦМК __________/
08.01.07 Мастер общестроительных работ
Разработала:
- мастер производственного обучения Шумерлинского политехнического техникума Минобразования Чувашии
г. Шумерля 2014
ПМ. 03 Выполнение каменных работ
Оценочные средства квалификационного экзамена
Вид профессиональной деятельности: 5.2.3. Выполнение каменных работ
Профессиональные компетенции:
ПК 3.1.Выполнять подготовительные работы при производстве каменных работ.
ПК 3.2.Производить общие каменные работы различной сложности.
ПК 3.3.Выполнять сложные архитектурные элементы из кирпича и камня.
ПК 3.6.Контролировать качество каменных работ.
Общие компитенции:
ОК 3. Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы.
ОК 4. Осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач.
ОК 6. Работать в команде, эффективно общаться с коллегами, руководством, клиентами.
Требования к деятельности обучающегося по профессиональным компетенциям
Результаты (освоенные профессиональные компетенции) | Показатели оценки результата | Комментарий |
ПК 3.1. Выполнять подготовительные работы при производстве каменных работ | - подбирает приспособления и инструменты в соответствии с выполняемыми видами работ; - организует рабочее место в соответствии с требованиями инструкции ТБ; - выполняет простейшие разбивочные операции руководствуясь проектом производства работ; | Комплексная практическая работа № 1 в условиях учебной мастерской (6 часов) |
ПК 3.2. Производить общие каменные работы различной сложности. | - выполняет кладку столбов из кирпича, в соответствии с технологической картой; - определяет качество кладки согласно требованиям СНиП; - применяет безопасные приемы выполнения работ в соответствии с требованиями инструкции ТБ; . | |
ПК 3.3 Выполнять сложные архитектурные элементы из кирпича и камня. | - выполняет декоративную кладку (облицовку стен) по различным системам перевязки швов в соответствии с ППР; - определяет качество облицовки стен согласно требованиям СНиП; - определяет качество кладки архитектурно-декоративных элементов согласно требованиям СНиП; - соблюдает технику безопасности при выполнении работ в соответствии с инструкцией по ТБ. | Комплексная практическая работа № 2 в условиях учебной мастерской (6 часов) |
ПК 3.6.Контролировать качество каменных работ. | - выполняет измерительные операции, вычисляет необходимые допуски и отклонения от установленных норм и требований в соответствии СНиП 3.04.01-87. |
Формы и методы оценки: Комплексные практические работы в рамках сертификационного испытания. Оценочные средства содержат 2 практических задания. Инструментарий оценки результатов освоения профессиональных компетенций состоит из следующих практических работ:
-1ая практическая работа с двумя заданиями (по ПК 3.1. и ПК 3.2. в условиях учебной мастерской;
-2ая практическая работа с двумя заданиями (по ПК 3.3. и ПК 3.6. в условиях учебной мастерской.
В результате выполнения практических работ производится экспертная оценка процесса практической деятельности, а также оценка продукта практической деятельности учащегося с регистрацией результатов в карте наблюдений.
Требования к процедуре оценивания:
Помещение для практических работ - учебная каменная мастерская.
Оборудование для практических работ: растворомешалка БКС 0,15.
Расходные материалы: глиняный раствор – 0,25 м3, силикатный кирпич, практические работы на всех участвующих, оценочные листы для экспертов.
Необходимые инструменты и инвентарь: кельма, молоток-кирочка, растворная лопата, расшивка, отвес, уровень, правило, причальный шнур
Требования к кадровому обеспечению оценки:
Оценщики (эксперты) | Члены ГЭК, зам. по УПР, старший мастер |
Ассистент (организатор) | Мастер п/о, преподаватель спец дисциплин |
Вариант №1
Оценочные материалы
Практическая работаИнструкция по выполнению практической работы:
Практическая работа состоит из двух заданий. На выполнение заданий практической работы отводится 3 часа. За это время необходимо выполнить кладку столбов сечением 2х2 кирпича с одновременной расшивкой согласно требований ЕНиР №3 П 3-10 таб.3.П. б в количестве 0,26 м3.
Задание 1.
Проверить фронт работ и организовать рабочее место, выбрать необходимые инструменты и инвентарь для выполнения кладки столбов сечением 2х2 кирпича с одновременной расшивкой.
Задание 2.
Выполнить кладку столбов сечением 2х2 кирпича с одновременной расшивкой.
Объем кладки (0,26 м3) (кладка столбов способом «вприжим», расшивка швов).
Работы выполнить согласно технологического регламента и нормы времени по ЕНиР №3. П 3-10 таб.3.П. б
Норма времени составляет 4,9 чел. час на 1 м 3 (3 часа работы звеном «двойка»)
2. Практическая работа
Инструкция по выполнению практической работы:
Практическая работа состоит из двух заданий. На выполнение заданий практической работы отводится 3 часа. За это время необходимо выполнить декоративную кладку стен толщиной 1,5 кирпича согласно требований ЕНиР №3 П 3-3а в количестве 0,38м 3 .
Задание 1.
Проверить фронт работ и организовать рабочее место, выбрать необходимые инструменты и инвентарь для выполнения декоративной кладки стен толщиной 1,5 кирпича.
Задание 2.
Выполнить декоративную кладку стен толщиной 1,5 кирпича. Объем работ – (0,38 м3 Длина делянки 1 м, высота яруса 1м)
Работы выполнить согласно технологического регламента и нормы времени по ЕНиР №3. П 3-3а.
Норма времени составляет 4,8 чел. час на 1 м 3 (3 часа работы звеном «двойка»)
Определить качество выполненных каменных работ в соответствии с требованиями действующего СНиП 3.03.01-87;
Инструмент проверки:
Карта наблюдений эксперта №1.
Ф. И.О. учащегося: ______________________________. Дата _________. Продолжительность наблюдения:__3__часа.
№ ПК | Наименование ПК | Показатели оценки ПК | Регистрация выполнения показателей | ||||
Соответ-ствует | Не соответ-ствует | Комментарии экспертов | |||||
Задание 1. | |||||||
ПК 3.1. | Выполнять подготовительные работы при производстве каменных работ. | - подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |||||
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||||||
- выполняет простейшие разбивочные операции руководствуясь проектом производства работ | СНиП 3.03.01-87 | ||||||
ПК 3.2. | Производить общие каменные работы различной сложности. | - подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |||||
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||||||
- выполняет кладку столбов сечением 2х2 кирпича одновременной расшивкой с ППР | |||||||
-определяет качество кладки согласно требованиям СНиП | СНиП 3.03.01-87 | ||||||
- применяет безопасные приемы выполнения работ в соответствии с требованиями инструкции ТБ | СНиП 12-04-2002 Безопасность труда в строительстве. | ||||||
- норму времени согласно ЕНиР сборник №3 выполняет | ЕНиР №3 П 3-10 таб.3.П. б 4,8 чел. час на 1 м 3 кладки | ||||||
Подпись эксперта/экспертов _______________________ Подпись студента ____________________ Карта наблюдений эксперта №2. Ф. И.О. учащегося: ______________________________ Дата _________.Продолжительность наблюдения:__3__ часа.
| |||||||
Задание 2. | |||||||
ПК 3.3. | Выполнять сложные архитектурные элементы из кирпича и камня. | -подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |||||
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||||||
- выполняет декоративную кладку по различным системам перевязки швов в соответствии с ППР | |||||||
- соблюдает технику безопасности при выполнении работ в соответствии с инструкцией по ТБ. | Инструкции по ТБ | ||||||
-норму времени согласно ЕНиР сборник №3 выполняет | ЕНиР №3 П 3-3а 4,8 чел. час на 1 м 3 кладки | ||||||
ПК 3.4. | Контролировать качество каменных работ | -определяет качество кладки архитектурно-декоративных элементов согласно требованиям СНиП; | СНиП 3.03.01-87 | ||||
- выполняет измерительные операции, вычисляет необходимые допуски и отклонения от установленных норм и требований в соответствии СНиП 3.03.01-87; | СНиП 3.03.01-87 |
Итогом экзамена является однозначное решение: «вид профессиональной деятельности освоен / не освоен».
При выставлении оценки учитывается роль оцениваемых показателей для выполнения вида профессиональной деятельности, освоение которого проверяется. При отрицательном заключении хотя бы по одному показателю оценки результата освоения профессиональных компетенций принимается решение «вид профессиональной деятельности не освоен». При наличии противоречивых оценок по одному тому же показателю при выполнении разных видов работ, решение принимается в пользу учащегося.
____________________________________________________________________________________________________________________________________________________________________________________________________ ____________
Подпись эксперта/экспертов _______________________ Подпись студента ____________________
Вариант №2
Оценочные материалы
Практическая работаИнструкция по выполнению практической работы:
Практическая работа состоит из двух заданий. На выполнение заданий практической работы отводится 3 часа. За это время необходимо выполнить кладку столбов сечением 2х2,5 кирпича с одновременной расшивкой согласно требований ЕНиР №3 П 3-10 таб.3.П. б в количестве 0,39м3.
Задание 1.
Проверить фронт работ и организовать рабочее место, выбрать необходимые инструменты и инвентарь для выполнения кладки столбов сечением 2,5х2 кирпича с одновременной расшивкой.
Задание 2.

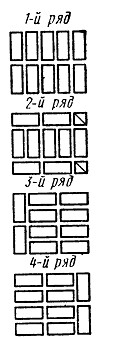

Выполнить кладку столбов сечением 2,5х2 кирпича с одновременной расшивкой.
Объем кладки - (0,39 м3) (кладка столбов способом «вприжим», расшивка швов).
Работы выполнить согласно технологического регламента и нормы времени по ЕНиР №3. П 3-10 таб.3.П. б
Норма времени составляет 4,9 чел. час на 1 м 3 (3 часа работы звеном «двойка»)
2. Практическая работа
Инструкция по выполнению практической работы:
Практическая работа состоит из двух заданий. На выполнение заданий практической работы отводится 3 часа. За это время необходимо выполнить декоративную кладку стен толщиной 1,5 кирпича согласно требований ЕНиР №3 П 3-3а в количестве 0,38 м 3 .
Задание 1.
Проверить фронт работ и организовать рабочее место, выбрать необходимые инструменты и инвентарь для выполнения декоративной Липецкой кладки с совпадением вертикальных швов, стен толщиной в 1,5 кирпича.
Задание 2.
Выполнить декоративную кладку стен толщиной в 1,5 кирпича. Объем работ – (0,38 м3 Длина делянки 1 м, высота яруса 1м)
Работы выполнить согласно технологического регламента и нормы времени по ЕНиР №3. П 3-3а.
Норма времени составляет 4,8 чел. час на 1 м 3 (3 часа работы звеном «двойка»)
Определить качество выполненных каменных работ в соответствии с требованиями действующего СНиП 3.03.01-87;
Инструмент проверки:
Карта наблюдений эксперта №1.
Ф. И.О. учащегося: ______________________________. Дата _________. Продолжительность наблюдения:__3__часа.
№ ПК | Наименование ПК | Показатели оценки ПК | Регистрация выполнения показателей |
Соответ-ствует | Не соответ-ствует | Комментарии экспертов | |
Задание 1. | |||
ПК 3.1. | Выполнять подготовительные работы при производстве каменных работ. | - подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||
- выполняет простейшие разбивочные операции руководствуясь проектом производства работ | СНиП 3.03.01-87 | ||
ПК 3.2. | Производить общие каменные работы различной сложности. | - подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||
- выполняет кладку столбов сечением 2,5х2 кирпича одновременной расшивкой | |||
-определяет качество кладки согласно требованиям СНиП | СНиП 3.03.01-87 | ||
- применяет безопасные приемы выполнения работ в соответствии с требованиями инструкции ТБ | СНиП 12-04-2002 Безопасность труда в строительстве. | ||
- норму времени согласно ЕНиР сборник №3 выполняет | ЕНиР №3 П 3-10 таб.3.П. б 4,9 чел. час на 1 м 3 кладки |
Подпись эксперта/экспертов _______________________ Подпись студента ____________________
Карта наблюдений эксперта №2. Ф. И.О. учащегося: ______________________________ Дата _________.Продолжительность наблюдения:__3__ часа.
| |||||||
Задание 2. | |||||||
ПК 3.3. | Выполнять сложные архитектурные элементы из кирпича и камня. | -подбирает приспособления и инструменты в соответствии с выполняемыми видами работ | |||||
- организует рабочее место в соответствии с требованиями инструкции ТБ | |||||||
- выполняет декоративную кладку по различным системам перевязки швов в соответствии с ППР | |||||||
- соблюдает технику безопасности при выполнении работ в соответствии с инструкцией по ТБ. | Инструкции по ТБ | ||||||
-норму времени согласно ЕНиР сборник №3 выполняет | ЕНиР №3 П 3-3а 4,8 чел. час на 1 м 3 кладки | ||||||
ПК 3.4. | Контролировать качество каменных работ | -определяет качество кладки архитектурно-декоративных элементов согласно требованиям СНиП; | СНиП 3.03.01-87 | ||||
- выполняет измерительные операции, вычисляет необходимые допуски и отклонения от установленных норм и требований в соответствии СНиП 3.03.01-87; | СНиП 3.03.01-87 |
Итогом экзамена является однозначное решение: «вид профессиональной деятельности освоен / не освоен».
При выставлении оценки учитывается роль оцениваемых показателей для выполнения вида профессиональной деятельности, освоение которого проверяется. При отрицательном заключении хотя бы по одному показателю оценки результата освоения профессиональных компетенций принимается решение «вид профессиональной деятельности не освоен». При наличии противоречивых оценок по одному тому же показателю при выполнении разных видов работ, решение принимается в пользу учащегося.
____________________________________________________________________________________________________________________________________________________________________________________________________ ____________
Подпись эксперта/экспертов _______________________ Подпись студента ____________________
Приложение 1
Карты технологического контроля
Кирпичная кладка столбов
СНиП III-17-78, табл. 8, пп. 2.10, 3.1, 3.5, 3.15
Допустимые отклонения: по отметкам обрезов и этажей – 15 мм; по толщине – 10 мм. Допускается: толщина вертикальных швов – 10 мм (толщина отдельных вертикальных швов – не менее 8 и не более 15 мм); толщина горизонтальных швов – не менее 10 и не более 15 мм. Система перевязки швов для столбов – трехрядная.
Допустимые отклонения: по смещению осей конструкций – 10 мм; поверхностей и углов кладки от вертикали на один этаж – 10 мм, на все здание – 30 мм; вертикальной поверхности кладки от плоскости при накладывании 2-метровой рейки – 5 мм.
Допускается глубина незаполненных раствором швов (только вертикальных) с лицевой стороны не более 10 мм. Не допускается при кладке столбов применение отдельных стержней вместо связанных или сваренных прямоугольных сеток или сеток «зигзаг».
В табл. 1.39 приведены операции, подлежащие контролю при строительстве столбов.
К скрытым относятся следующие работы: кирпичная кладка столбов (отметки обрезов и этажей, правильность устройства подушки под балки, опирание балок на подушки и их заделка в кладку).
Контроль работ при кирпичной кладке столбов
Операции, подлежащие контролю | Состав контроля (что контролировать) | Способ контроля | Время контроля | Кто контролирует и привлекается к проверке |
Подготовительные работы | Качество основания под столбы, наличие гидроизоляции | Визуально | До начала кладки | Мастер |
Качество кирпича, раствора, арматуры, закладных деталей | Визуально, обмер, проверка паспортов и сертификатов | До начала кладки | Мастер. В случае сомнения - лаборатория | |
Правильность привязки столбов к разбивочным осям | Визуально, отвес строительный | До начала кладки | Прораб | |
Кирпичная кладка столбов | Размеры, заполнение и перевязка швов | Метр складной металлический | После выполнения каждых 5 м кладки | Мастер |
Геометрические размеры сечения | Метр складной металлический | В процессе выполнения кладки | Мастер | |
Вертикальность кладки, неровности на поверхности | Отвес строительный, рейка со щупом, метр складной металлический | Не реже двух раз на каждом ярусе | Мастер | |
Правильность технологии кладки и перевязки швов | Визуально | В процессе кладки | Прораб | |
Соответствие фактического положения столбов проектному (оси). | Отвес строительный, метр складной металлический | В процессе кладки | Прораб | |
Отметки обрезов и этажей, правильность устройства подушки под балки, опирание балок на подушки и их заделка в кладку | Визуально, нивелир, метр складной металлический | После устройства подушки и установки балки | Прораб, геодезист | |
Армирование кладки | Правильность расположения арматуры, расстояние между сетками по высоте столба. Диаметр стержней и расстояние между ними | Метр складной металлический, штангенциркуль | По мере укладки арматуры | Мастер |
Приложение 2
Кирпичная кладка стен
СНиП III-B.4-72, табл. 8, пп. 1.9, 2.5, 2.10, 3.5
СНиП III-17-78
Допустимые отклонения: рядов кладки от горизонтали на 10 м длины – 15 мм; поверхностей и углов кладки от вертикали: на один этаж – 10 мм; на все здание – 30 мм; по смещению осей смежных оконных проемов – 20 мм; по ширине проемов – +15 мм.
Допускаются неровности на вертикальной поверхности при накладывании двухметровой рейки: неоштукатуриваемой – 5 мм; оштукатуриваемой – 10 мм.
Допустимые отклонения: по отметкам обрезов и этажей – 15 мм; по ширине простенков – 15 мм; по смещению oceй конструкций – 10 мм; по толщине кладки – +10 мм.
Допускается: толщина горизонтальных швов – не менее 10 и не более 15 мм; толщина вертикальных швов – 10 мм (толщина отдельных вертикальных швов – не менее 8 и не более 15 мм).
При выполнении кладки впустошовку глубина не заполненных раствором швов с лицевой стороны допускается не более 15 мм.
Растворные смеси должны быть использованы до начала их схватывания. Не разрешается применять обезвоженные смеси. Добавление воды в схватившиеся смеси запрещается. Смеси, расслоившиеся при перевозке, должны быть до употребления перемешаны.
Если разрыв в кладке выполняется вертикальной штрабой, то в швы кладки штрабы должна быть заложена конструктивная арматура из трех прутьев диаметром 8 мм через 2 м по высоте кладки, в том числе в уровне каждого перекрытия. Операции, подлежащие контролю при кирпичной кладке стен, указаны в табл. 1.40.
К скрытым относятся следующие работы: кирпичная кладка стен (соосность вентиляционных каналов и герметизация вентиляционных блоков); армирование кладки (правильность расположения арматуры, диаметр стержней); установка сборных железобетонных плит, перекрытий (опирание перекрытий на стены, заделка, анкераж); установка балконов (заделка, отметка, уклон балконов).
Контроль работ при кирпичной кладке стен
Операции, подлежащие контролю | Состав контроля (что контролировать) | Способ контроля | Время контроля | Кто контролирует и привлекается к проверке |
Кирпичная кладка стен | Качество кирпича, раствора, арматуры закладных деталей | Внешний осмотр, обмер, проверка паспортов и сертификатов | До начала кладки стен этажа | Прораб. В случае сомнения - лаборатория |
Правильность разбивки осей | Рулетка металлическая, метр складной металлический | До начала кладки | Прораб | |
Горизонтальность отметки обрезов кладки под перекрытие | Нивелир, рейка, уровень строительный | До установки панелей перекрытий | Прораб, геодезист | |
Соосность вентиляционных каналов и герметизация вентиляционных блоков | Визуально, отвес строительный | После окончания кладки стен этажа | Прораб | |
Геометрические размеры кладки (толщина, проемы) | Метр складной металлический, рулетка металлическая | После выполнения каждых 10 м3 кладки | Мастер | |
Вертикальность, горизонтальность и поверхность кладки | Уровень строительный отвес строительный, рейка | В процессе и после окончания | Мастер | |
Качество швов кладки (размеры и заполнение) | Визуально, метр складной металлический, 2-метровая рейка | После выполнения кладки стен этажа каждых 10 м3 кладки | Мастер | |
Разбивка и отметки низа проемов | Рулетка металлическая, уровень строительный | До начала кладки простенков | Мастер | |
Вынос от метки + 1 м от чистого пола | Нивелир | После окончания кладки этажа | Мастер | |
Планировка квартир | Визуально | После начала кладки стен | Мастер | |
Геометрические размеры помещений | Рулетка металлическая | После начала кладки стен | Мастер | |
Армирование кладки | Правильность расположения арматуры, диаметр стержней и т. д | Визуально метр складной металлический | До установки арматуры | Прораб |
