ПРИЛОЖЕНИЕ Д
(справочное)
Телевизионная испытательная таблица ИТ 01-03
Универсальная телевизионная испытательная таблица ИТ-01-03 предназначена для объективной и визуальной оценки разрешающей способности в канале яркости, геометрических искажений, передачи градаций яркости.
В стандарте ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратно-студийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений» в разделе 9.4 «Методы испытаний цифровых телекамер и видеокамер» определен перечень испытываемых параметров цифровых телекамер и видеокамер: разрешающая способность в канале яркости по горизонтали; разрешающая способность в канале цветности PR по горизонтали и вертикали; разрешающая способность в канале цветности РВ по горизонтали и вертикали; индекс цветопередачи, определяющий качество цветопередачи.
Испытания телекамер и видеокамер проводят в специальном затемненном помещении на экране монитора, имеющего разрешающую способность не менее 700 ТВЛ.
Разрешающую способность в каналах цветности телекамер и видеокамер оценивают по круговым мирам, содержащимся в испытательной таблице ИТ-01-03. Она соответствует мире, на изображении которой начинается изменение цвета между концентрическими круговыми штрихами.
Более точно разрешающую способность в канале яркости и в каналах цветности оценивают с помощью телевизионного осциллографа с выделением строки путем определения коэффициента модуляции телевизионного сигнала от соответствующей группы штрихов. Разрешающую способность определяют по глубине модуляции 5 %.

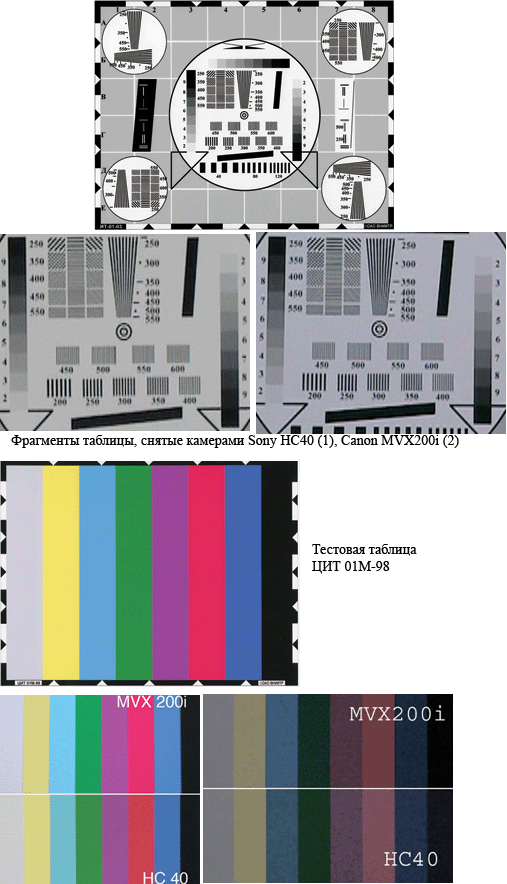

Обе камеры показали очень близкие результаты. На таблице в обоих случаях можно достаточно уверенно посчитать количество линий в группе, соответствующей разрешению 350 ТВЛ. Но не более того. Передача градаций серого тоже практически идентична.
ПРИЛОЖЕНИЕ Е
(справочное)
Телевизионные испытательные таблицы «Мост Безопасности»

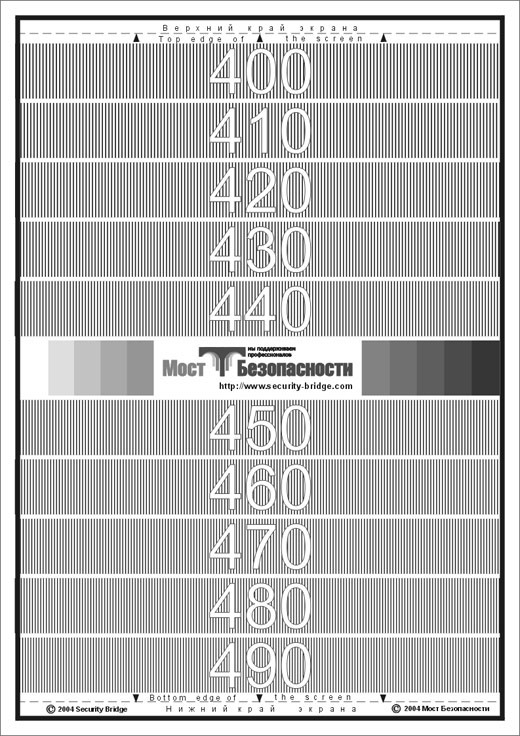

| Телевизионные испытательные таблицы разделены по количеству штрихов, предназначенных для измерения разрешающей способности в определенных пределах:
|
Для определения реального места, соответствующего разрешающей способности по горизонтали, следует перемещать в небольших пределах видеокамеру (или лист с испытательной таблицей) в горизонтальной плоскости: чтобы глаз оператора мог отстроиться от муара, рекомендуется наблюдать различимость вертикальных штрихов в границах цифры "0", имеющейся в каждом блоке. Используя соседние штриховые блоки следует проанализировать, насколько снижается контрастность штрихов внутри этой цифры, нет ли их резкого уменьшения, вызванного наложением штрихов.
ПРИЛОЖЕНИЕ Ж
(справочное)
Телевизионная испытательная таблица
по ISO 12233:2014

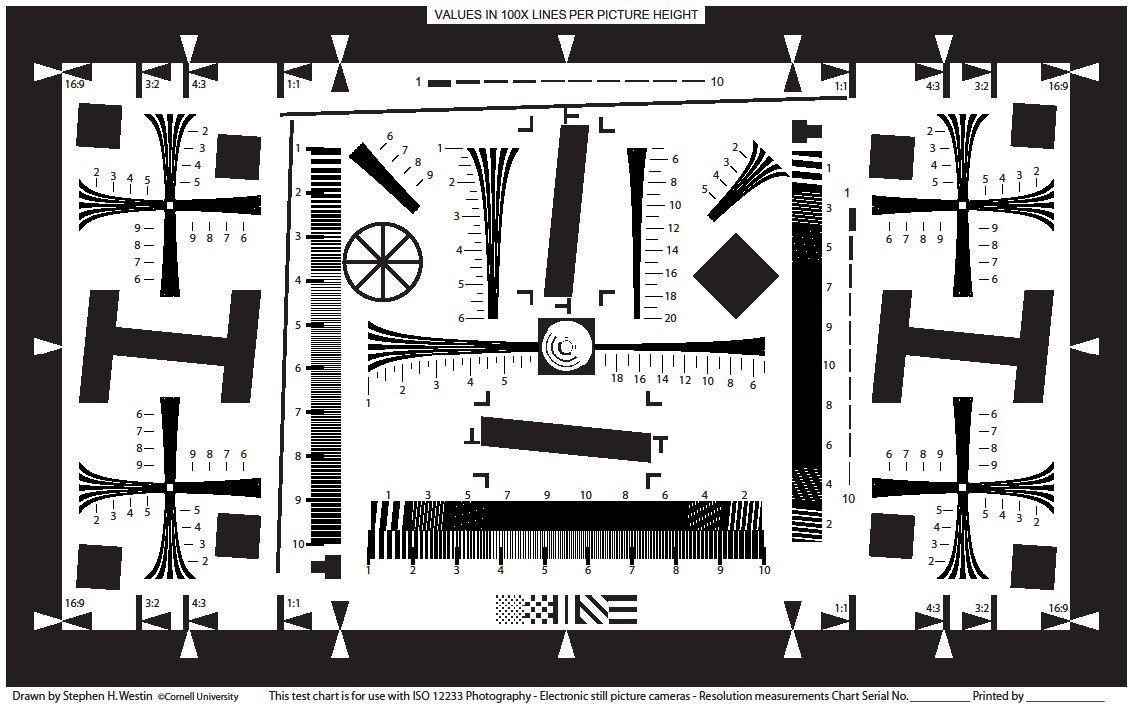

1 - Тестовая таблица ISO 12233
Разрешение видеокамер принято заявлять и измерять в телевизионных линиях – характеристика, которая может быть с одинаковым успехом применена как к камерам на видиконах, так и на CCD - или CMOS-сенсорах, поскольку фактически отражает способность видеокамеры передавать детализацию изображения.
Было разработано множество испытательных таблиц, в том числе стандартизированных ISO, одна из которых - ISO 12233:2014 «Фотография. Электронные фотокамеры. Измерение разрешающей способности и пространственной частоты» (приведена на рис. Ж.1).
Существует теоретическое обоснование потери качества изображения при преобразовании, называемое коэффициент Келла (или Kell factor – фактор Келла), обычно принимаемое за 0,7 (на практике используется диапазон от 0,64 до 0,85, где значение зависит от типа устройства, развертки и преобразований).
Например, видеокамера с разрешением сенсора 960H (976x582 разрешение в пикселях, например, CCD-сенсоров Sony) будет иметь горизонтальное разрешение около 700 ТВЛ (960 умножаем на 0,7).

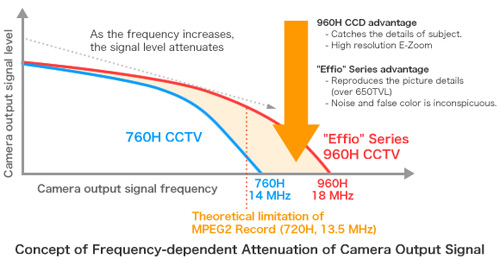

Сенсоры 960H должны использоваться с процессорами, умеющими "справляться" с таким разрешением и дающими на выходе расширенный частотный диапазон (от 13,5 до 18 МГц) – PAL-сигнал стандарта 960H (см. рис. Ж.2).
2 - Частотный диапазон процессора типа Sony Effio
В качестве процессора наиболее распространен Fullhan FH8520, способный работать с сенсорами 1,3 Мпкс и имеющий аналоговый выход 960H. Теоретический предел выходного разрешения у CMOS-камеры и камеры на базе CCD и процессора типа Sony Effio одинаков ( см. рис. Ж.3) и составляет в районе 700 ТВЛ.

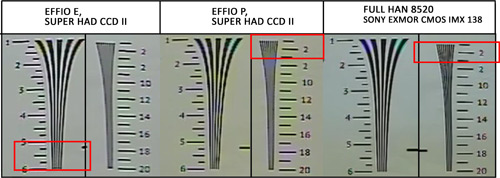

3 - Сравнение на оцифрованном изображении 960H
ПРИЛОЖЕНИЕ З
(справочное)
Яркомер типа ФПЧ
Яркомер является фотометрическим прибором для измерения яркости различных самосветящихся или отражающих свет объектов и их элементов
Примечание: Ямркость источника света— световой поток, посылаемый в данном направлении, делённый на малый (элементарный) телесный угол вблизи этого направления и на проекцию площади источника на плоскость, перпендикулярную оси наблюдения. Иначе говоря — это отношение силы света, излучаемого поверхностью, к площади её проекции на плоскость, перпендикулярную оси наблюдения.
В указанном определении подразумевается, если рассматривать его как общее, что источник имеет малый размер, точнее малый угловой размер. В случае, когда речь идет о существенно протяженной светящейся поверхности, каждый её элемент рассматривается как отдельный источник. В общем случае, таким образом, яркость разных точек поверхности может быть разной. И тогда, если говорят о яркости источника в целом, подразумевается вообще говоря усредненная величина.
Яркомер типа ФПЧ (производство Загорского оптико-механического завода) используется для измерения яркости на достаточно малых площадях измерения. Например, ГОСТ 26824-86 «Здания и сооружения Методы измерения яркости», определяет методику применения ФПЧ для измерения яркости.
Технические характеристики яркомера типа ФПЧ:
- диапазон измерений яркости (0,2-50000 кд/м2 );
- питание (сеть 220 В, 50 Гц; постоянное напряжение 12В);
- масса (14.5 кг).
Применяемая в яркомере оптическая системы (SRL) обеспечивает точное наведение на объект через окуляр оптического прибора.
Яркомер типа ФПЧ дополнительно имеет две фокусирующие линзы, которые служат для уменьшения диаметра зоны измерения.
|
