В комплект входит:
Радиостанция, Антенна, Зарядное устройство, Аккумулятор,
Клипса на пояс, Инструкция по эксплуатации
Подготовка к работе:
Установка и зарядка аккумулятора, присоединение антенны,
Прикрепление клипсы. Установка гарнитуры или тангента
Подключается к разъемам справой стороны радиостанции.

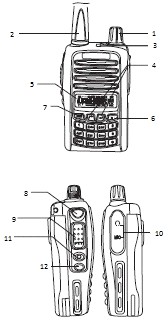

Назначение кнопок:
1.Включение/уровень громкости.
2.Антенна.
3.Индикатор работы.
4.Кнопки меню верх/вниз. Выбор канала/
частоты.
5.Дисплей.
6.MENU Кнопка меню/подтверждения.
7.FUN кнопка быстрого меню/выход из
подменю по окончанию работы.
8.Кнопка вызова.
9.Кнопка РТТ-передача. При использовании
функции VOX кнопку передачи можно не
использовать.
10.Гнездо подключения гарнитуры.
11.LAMP Кнопка подсветки.
12.MONI Кнопка подавления шумов.
Технические характеристики.
Основные Приемник
Рабочая частота VHF 136-174 МГц / Чувствительность 0,16 мкВ
UHF 400-470 МГц Мощность audio 500 мВт
Диапазон температур -25..+60 С
Шаг частоты 5/6.25/10/12.5/25 КГц Передатчик
Аккумулятор 7.2+/-20% В Мощность 1 Вт/ 5 Вт
Каналы памяти 199 каналов Тип модуляции F3E/F2D
Сопротивление антенны 50 Ом Девиация частоты +/- 5КГц
Габариты 60х107х37 мм Паразитные излучения 60 дБ
Вес 189 г
ОСНОВНЫЕ ФУНЦИИ
Звонок
Нажмите кнопку РТТ для передачи. При активированной функции VOX кнопку PTT
можно не нажимать.
Выбор канала/частоты
Осуществляется при помощи кнопок верх/вниз или путем ввода с клавиатуры
Сохранение/удаление канала
Для сохранения выбранной частоты необходимо зажать кнопку FUN + MENU, на
экране появится надпись SAVE. Кнопками верх/вниз или при помощи клавиатуры
выбирается номер желаемого канала. Для подтверждения операции кнопка MENU.
Для удаления канала вернитесь в MEMORY MODE и выключите питание, зажмите *
и затем снова включите питание. На экране появится надпись DEL?, затем нажмите
MENU для подтверждения удаления.
Быстрое меню
FUN + 1 уровень шума
FUN + 2 меню подсветки
FUN + 3 меню тональности клавиатуры
FUN + 4 добавление/удаление
FUN + 5 настройка блокировки клавиатуры
FUN + 6 функция VOX
FUN + 7 переключение имя/номер канала
FUN + 8 настройка мощности
FUN + 9 выбор режима FR/MR/CH
FUN + 0 поиск
FUN + # обратная работа частоты
FUN + * переключение на FM-приемник
FUN + MENU сохрани канала
РАБОТА В МЕНЮ
Режим СН/ Режим MR
SQL-LED-BEP-SCN-KY-VOX-NAM-POW-MODE-R-T-C-SAV-SCAN-TOT-ANI-N/W-BUS-
FMR-NAME
Режим FR
SQL-LED-BEP-SCN-KY-VOX-NAM-POW-MODE-R-T-C-SAV-SCAN-TOT-ANI-N/W-BUS-
FMR-NAME-SFT-OFFSET-STEP
Во включенном состоянии MENU для входа в меню, кнопками верх/вниз
выбирается подменю и нажимается еще раз MENU для подтверждения операции.
Далее кнопками верх/вниз выбирается нужный параметр, кнопкой FUN
подтверждается сделанная операция, выход в режим ожидания.
РАБОТА В ПОДМЕНЮ
1.SQL: уровень шума
Нажмите MENU и выберите кнопками верх/вниз нужный вам уровень 00-09 (00-выключен).
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
2.LED: подсветка
Нажмите MENU и выберите кнопками верх/вниз AUT, ON и OFF
AUT – включение подсветки при работе со станцией, подсветка автоматически выключается через 5 сек, при отсутствия действий.
ON – подсветка все время.
OFF – нет подсветки.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
3.BEP: звуковой сигнал клавиатуры
Нажмите MENU и выберите кнопками верх/вниз выберите ON/OFF для включения/выключения функции.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
4.SCN:
Нажмите MENU и выберите кнопками верх/вниз выберите ADD/DEL.
ADD – добавить.
DEL – удалить.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
5.KY: блокировка клавиатуры
Нажмите MENU и выберите кнопками верх/вниз MANU или AUTO
MANU – блокировка клавишей; AUTO – автоблокировка через некоторое время.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
6.VOX: активация голосом
Нажмите MENU и выберите кнопками верх/вниз выберите уровень от 1-9 или OFF.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
7.NAM: имя канала
Нажмите MENU и выберите кнопками верх/вниз ON/OFF. ON – имя канал будет отображаться указанное вами в пункте 20. OFF – цифирное обзначение.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
8. POW: выходная мощность
Нажмите MENU и выберите кнопками верх/вниз выберете уровень мощности H/L
(H – высокий, L – низкий).
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
9.MODE: режим CH/MR/FR
Нажмите MENU и выберите кнопками верх/вниз нужный вам режим CH/MR/FR.
CH – режим работы с каналом, MR – режим памяти, FR – работа с частотой.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата
в режим ожидания.
10.R: прием
Нажмите MENU и выберите кнопками верх/вниз выбор CTCSS частоты или
зажав кнопку FUN переключится на DCS коды.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
11.T: передача
Нажмите MENU и выберите кнопками верх/вниз выбор CTCSS частоты
или зажав кнопку FUN переключится на DCS коды.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
12.С: приемо/передача
Нажмите MENU и выберите кнопками верх/вниз выбор CTCSS частоты или
зажав кнопку FUN переключится на DCS коды.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
13.SAV: энергосбережение
Нажмите MENU и выберите кнопками верх/вниз ON –включение,
OFF – выключение.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
14.SCAN:
Нажмите MENU и выберите кнопками верх/вниз CO/TO
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
15.TOT: таймер выключения
Нажмите MENU и выберите кнопками верх/вниз выберете время отключения
30, 60, 90..240 или OFF.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в
режим ожидания.
16. ANI: индикатор трубки
Нажмите MENU и выберите кнопками верх/вниз ON/OFF.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
17.N/W: ширина канала
Нажмите MENU и выберите кнопками верх/вниз WID – широкий, NAR – узкий.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
18.BUS: исключение занятого канала
Нажмите MENU и выберите кнопками верх/вниз выберете OFF/CAR/QDT
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
19.FNR:
Нажмите MENU и выберите кнопками верх/вниз выберете ON/OFF
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
20.NAME: переименование канала.
Нажмите MENU и выберите кнопками верх/вниз выберете нужный символ, затем кнопкой MONI перейдите к правке следующего символа. (6 символов)
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
21.SFT: направление отклонения частоты
Нажмите MENU и выберите кнопками верх/вниз «+» - в положительном направлении, «-» - в отрецательном.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
22.OFFSET: отклонение частоты
Нажмите MENU и выберите кнопками верх/вниз чтобы ввести значение отклонения.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
23.STEP
Нажмите MENU и выберите кнопками верх/вниз для выбора шага сетки частот
5кГц/6.25кГц/10кГц/12.5кГц/25кГц.
Кнопкой MENU подтвердите операцию, затем нажмите FUN для возврата в режим ожидания.
НАСТРОЙКА РАДИО
Для начала работы с радио нажмите FUN + *
Переключение каналов осуществляется кнопками верх/вниз (с шагом 50кГц), радио
работает в диапазоне 70МГц-107.95МГц.
Для автоматического поиска каналов нажмите #. Сохранение нужной радиостанции осуществляется путем зажатия кнопки MENU и далее указываете номер желаемого канала
0-9. Для загрузки канала следует нажать FUN и далее номер нужного канала.
