Фазоповоротные устройства
Фазоповоротное устройство (ФПУ) воздействует на угол передачи и соответственно на изменение передаваемой по линии мощности. Простейшая схема ФПУ (рис. 6) состоит из двух трансформаторов: параллельного Т1 и последовательного Т2, создающего вектор дополнительного напряжения в линии, перпендикулярно направленного к вектору U1, что формирует фазовый сдвиг по отношению к основному напряжению на некоторый регулируемый угол. Вариант ФПУ с тиристорным управлением обладает быстродействием, способен влиять не только на распределение потоков активной мощности, но и на пределы динамической устойчивости.

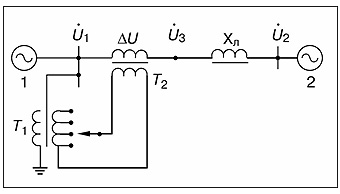

Рис. 6 Схема фазоповоротного устройства
При включении в сеть ФПУ, электроэнергия распределяется по линиям электропередач пропорционально косинусу разности фазовых углов напряжения на входе и выходе линии. Там, где между двумя точками существуют параллельные цепи с разной емкостью, прямое управление величиной фазового угла позволяет контролировать распределение потока электроэнергии между ними, предотвращая перегрузки.
Следует заметить, что ФПУ принципиально отличается от описанных выше статических тиристорных компенсаторов (СКРМ, СТК, СТАТКОМ). Хотя все эти устройства изменяют передаваемую по линии мощность, но они воздействуют на разные параметры. Статические компенсаторы воздействуют на напряжение, а ФПУ – на угол передачи.
