Установки компрессорные (стр. 7 )

Таблица9 – Сведения о содержании драгоценных металлов

Наименование драгоценного металла	ВК20	ВК20Д	ВК20ВС	ВК20ДВС	ВК25	ВК25Д	ВК25ВС	ВК25ДВС	ВК30	ВК30Д	ВК30ВС	ВК30ДВС
Сплав серебра, г	6,4	6,4	3,6	3,8	10,9	10,9	3,8	5,7	10,9	10,9	5,7	5,7

ГАРАНТИИ  ИЗГОТОВИТЕЛЯ

12.1 Гарантийный срок эксплуатации 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня выпуска, при условии, что наработка не превысила 4000ч.

Изготовитель гарантирует:

соответствие изделия приведенным характеристикам, при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения. бесплатное устранение дефектов и неисправностей или замену деталей и сборочных единиц, вышедших из строя по вине предприятия-изготовителя в течение гарантийного срока.

12.2 Гарантийные обязательства изготовителя прекращаются, в случае:

несоблюдения требований и указаний по эксплуатации на изделие и примененное оборудование, установленных в эксплуатационной документации, поставляемой в комплекте с изделием; наличия механических и других повреждений вследствие нарушения условий эксплуатации, транспортирования и хранения; внесения изменений в электрическую и пневматическую цепи управления, конструкцию или устройство изделия и его составных частей без письменного разрешения продавца/поставщика; нарушения сохранности заводских пломб на устройствах оборудования и несанкционированного доступа к настройкам (регулировкам); несвоевременного или некачественного проведения технического обслуживания, отсутствия записей в эксплуатационной документации или специальном журнале, связанных с эксплуатацией и обслуживанием; использования неоригинальных запасных частей и масла, не рекомендованных изготовителем/поставщиком; самостоятельной разборки узлов изделия для определения причин неисправности, ремонта или замены без письменного разрешения продавца/поставщика на такие работы; отклонения показателей качества электроэнергии от нормы, согласно ГОСТ 13109; несоответствия параметров подводящего питающего кабеля (падение напряжения на подводящем кабеле более 5% от номинального значения);

12.3 Гарантийные обязательства не распространяются:

на расходные материалы, замена которых в период действия гарантии, предусмотрена регламентом проведения технического обслуживания; на повреждения изделия, возникшие в результате событий чрезвычайного характера, обстоятельств непреодолимой силы или вмешательства третьего лица.

12.4 Гарантийные обязательства не предусматривают:

техническое обслуживание и чистку изделия, а также выезд к месту установки изделия с целью его подключения, настройки, ремонта или консультации. Данные работы производятся по отдельному договору; транспортные расходы не входят в объем гарантийного обслуживания.

12.5 По вопросам гарантийного обслуживания, приобретения сменных и запасных частей обращайтесь к продавцу (региональному уполномоченному представителю изготовителя).

При обращении необходимо указать модель и заводской номер изделия, наработку в часах, % загрузки, температура компрессора, температура в помещении, внешнее проявление неисправности (отказа), условия аварийного отключения, предполагаемая причина и др.

12.6 Для проведения гарантийного ремонта оформленный по установленной форме рекламационный акт, а также следующие дополнительные сведения (или копии документов) с сопроводительным письмом направляются продавцу/поставщику:

точный адрес потребителя (владельца изделия); № документа, подтверждающего покупку и обязательства продавца; свидетельство о приемке и упаковывании (страница настоящего РЭ); сведения об эксплуатации (№ акта и дата ввода в эксплуатацию, количество часов наработки и общее, записи о проведенных ТО, ремонтах и др.).

13  СВИДЕТЕЛЬСТВО  О  ПРИЕМКЕ  И  УПАКОВЫВАНИИ

Установка компрессорная: ____________________________  зав. №___________________

производительность         _________________  л / мин,

рабочее давление,         _________________  МПа.

укомплектована:

блок винтовой ____________________________________	зав. № ____________________;
электродвигатель _________________________________	зав. № ____________________;
маслосборник (маслоотделитель) РМ25.16.03В	зав. № ____________________;
радиатор_________________________________________	зав. № ____________________;
частотный преобразователь_________________________	зав. № ____________________;
ресивер__________________________________________	зав. № ____________________;
осушитель воздуха________________________________	зав. № ____________________;
фильтры–влагомаслоотделители: ________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________
Заправлена: маслом компрессорным марки _______________________________________

соответствует требованиям технической документации, технических условий

ТУ РБ 400046213.015–2002,  и признана годной к эксплуатации.

Упаковку  произвёл ___________________

Дата  выпуска        "_____"_________________ 20  г.

Отметка ОТК ________________________  М. П.

Наименование изготовителя:  , Республика Беларусь, 247672, г. Рогачев,  ул. Пушкина, д. 62,  тел/факс:  [phone];  [phone].

­­­– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –

СВЕДЕНИЯ О ДВИЖЕНИИ ИЗДЕЛИЯ *

________________________________________________________________________________

(дата продажи/покупки/приобретения изделия)

_____________________________________                                _________________________

  (должность, фамилия, имя, отчество)                                                 (подпись)

  М. П.

________________________________________________________________________________

(№ акта и дата ввода изделия в эксплуатацию)

_____________________________________                                _________________________

  (должность, фамилия, имя, отчество)                                                 (подпись)

  М. П.

Примечание: * Заполняет владелец изделия/продавец.

Приложение А

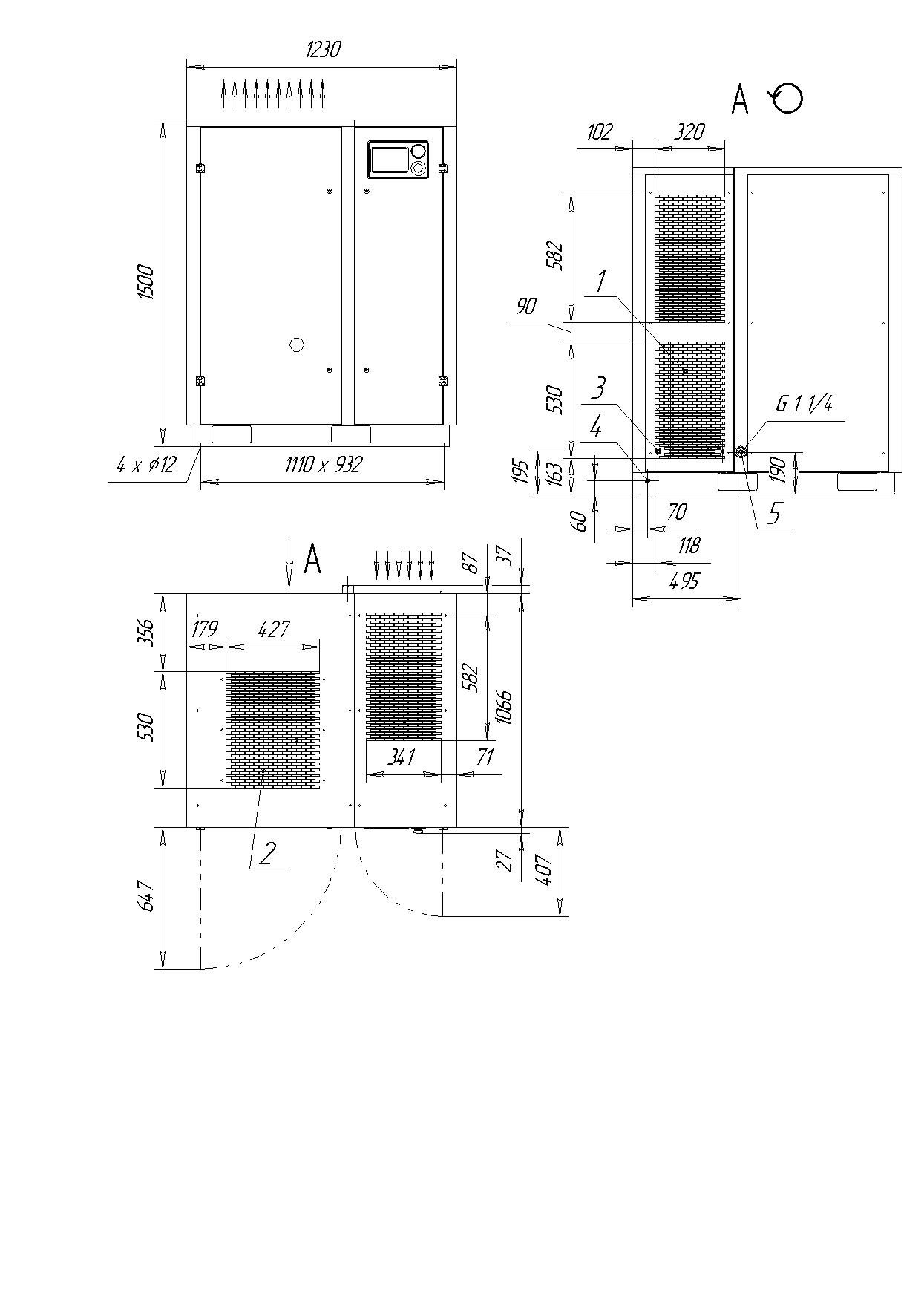

Габаритные и присоединительные размеры компрессорных установок

ВК-20; ВК-25; ВК-30

1 - забор воздуха	4 - болт заземления (М8)
2 - выброс теплого воздуха	5 - выход сжатого воздуха
3 - кабельный ввод питания

1 – Присоединительные и установочные размеры компрессорной установки

Приложение Б

Схема электрическая принципиальная компрессорных установок

ВК20; ВК25; ВК30

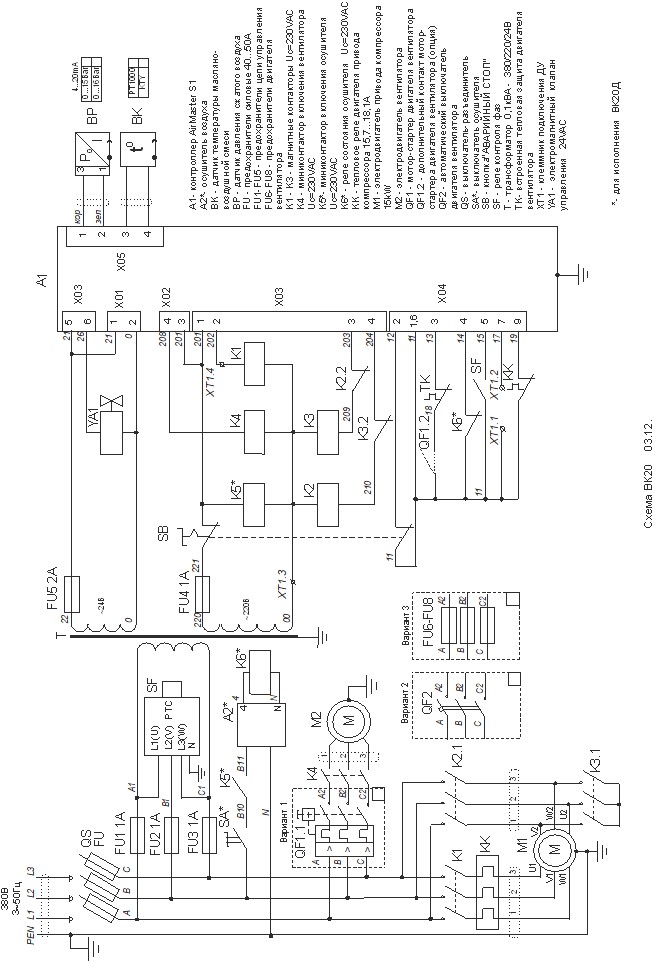

1 – Схема электрическая принципиальная установок ВК20, ВК20Д

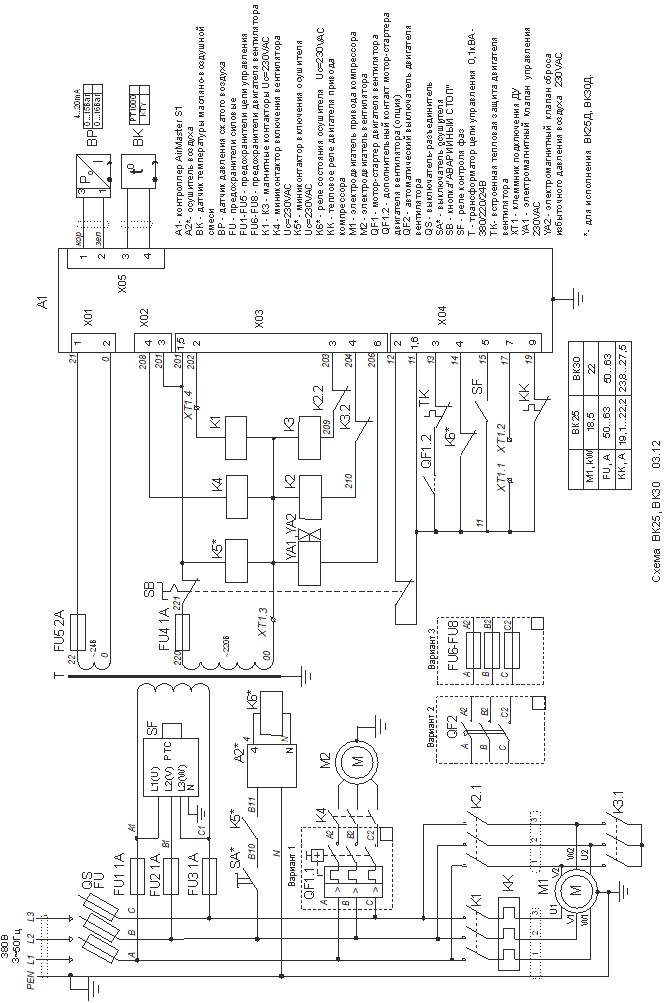

2 – Схема электрическая принципиальная установок ВК25, ВК30, ВК25Д, ВК30Д

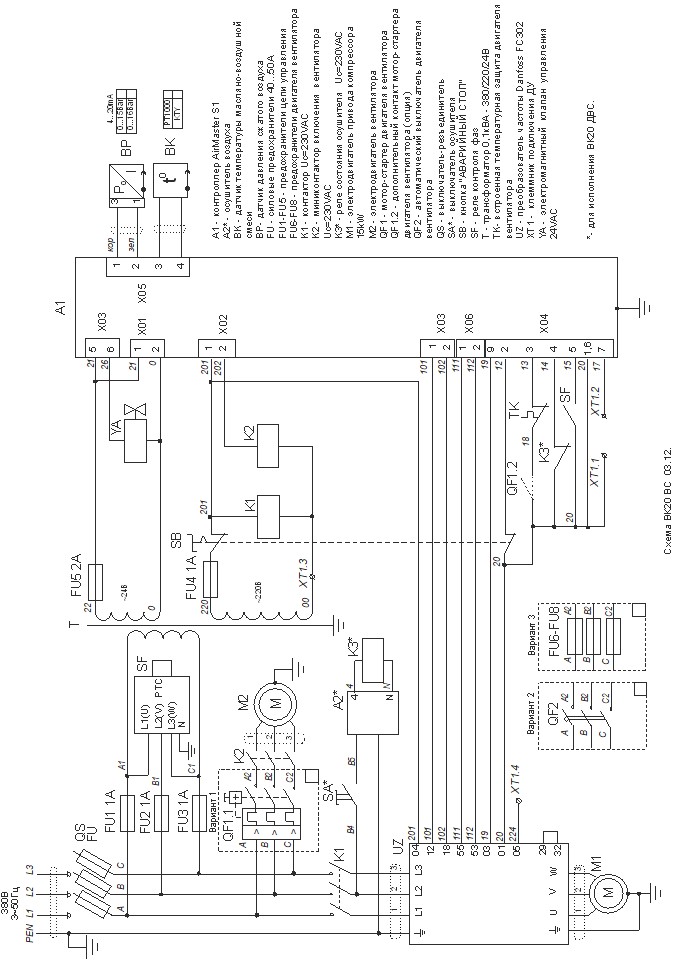

3 – Схема электрическая принципиальная установок ВК20ВС, ВК20ДВС

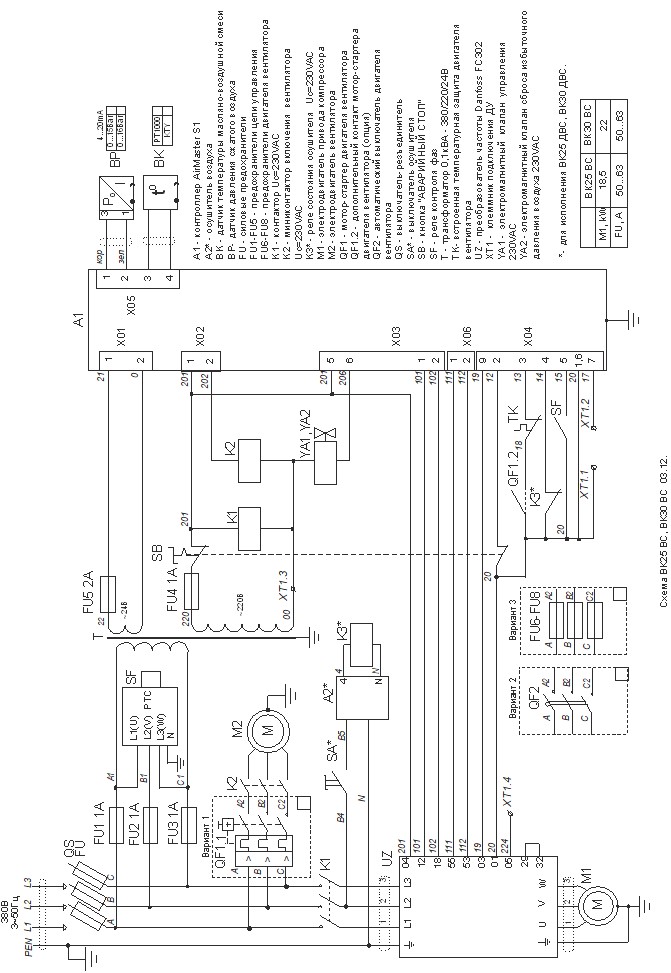

4 – Схема электрическая принципиальная установок ВК25ВС, ВК30ВС, ВК25ДВС, ВК30ДВС

Приложение В

Руководство пользователя контроллера AirMasterS1

7-2011

  1 Технические характеристики

  Многофункциональный промышленный электронный блок управления (контроллер AirMasterS1) соответствует стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами. Контроллер выполнен в корпусе со степенью защиты IP65 для фронтальной панели и IP20 для остальных панелей. Питание контроллера осуществляется от сети (19,2…28,8)VAC частотой (50…60)Hz, максимальный потребляемый ток – 1А. Температура эксплуатации от 0 до +55єС при относительной влажности до 90% (без конденсации), температура хранения от -25 до +75єС.
