Инструкция по использованию

HIF-1896TUMPK

Инструкция по использованию



www.

1  2  3  4  5  6  7

28

8  9  10  11         12  13  14         15  16  17  18  19

20  21  22

24  25

23

27  26

Схема управления

1.РЕГУЛЯТОР ГРОМКОСТИ

2.ЖК-ДИСПЛЕЙ

3.ЗАЩИТА ОТ ПЫЛИ

4.USB-РАЗЪЕМ

5.ОТСЕК ДЛЯ КОМПАКТ-ДИСКА 6 ШКАЛА

7.НАСТРОЙКА ТЮНЕРА

8.MW-диапазон

9.FM-диапазон

10.КНОПКА CD/USB

11.КНОПКА Кассетный плеер

12.КНОПКА Проигрыватель пластинок

13.Порт AUXВыход

14.КНОПКА ВОСПРОИЗВЕДЕНИЕ/ПАУЗА

15.КНОПКА СТОП

16.КНОПКА ПРОПУСК

17.КНОПКУ SKIP+

18.КНОПКА ЗАПИСИ

19.КНОПКА ДЛЯ ВЫБРОСА и ЗАГРУЗКИ КОМПАКТ-ДИСКА

20.СЕРВИСНОЕ ОТВЕРСТИЕ

21.ВЫХОД ДЛЯ НАУШНИКОВ

22.ВСПОМОГАТЕЛЬНЫЙ ВХОД AUX IN

23.FM-AHTEHHA

24.ВКЛ/ВЫКЛ КНОПКА

25.ШНУР ПИТАНИЯ ПЕРЕМЕННОГО ТОКА

26.ОТСЕК ДЛЯ КАССЕТЫ

27.ПЕРЕМОТКА ВПЕРЁД И ИЗВЛЕЧЕНИЕ КАССЕТЫ

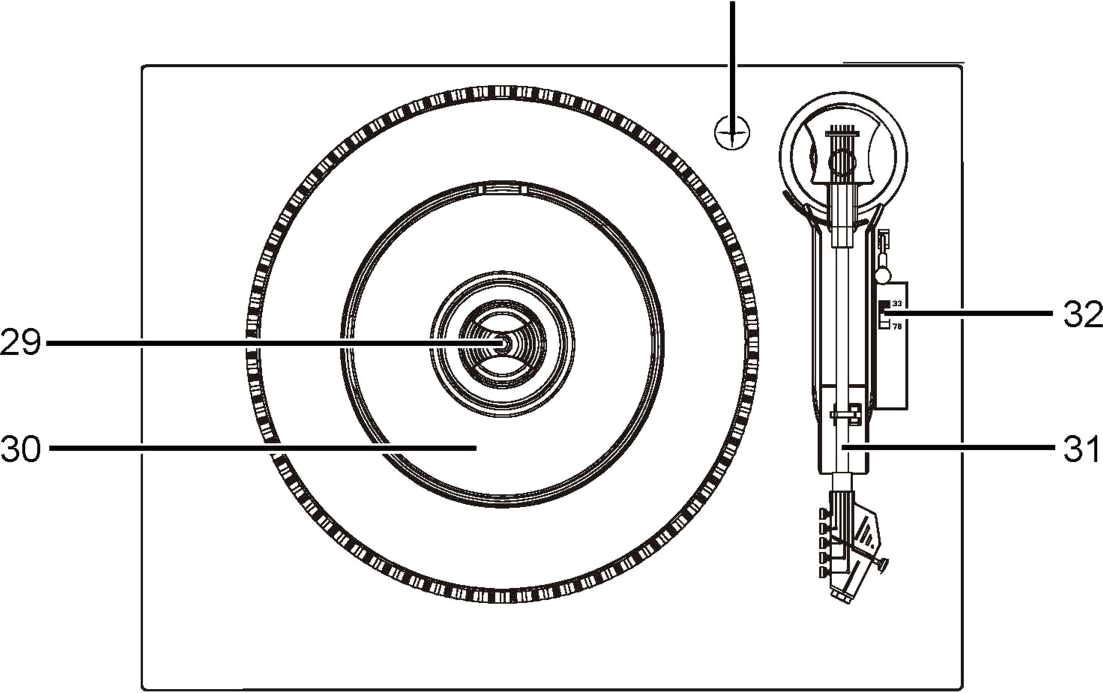

28.ТРАНЗИТНЫЙ ВИНТ

29.ШПИНДЕЛЬНЫЙ АДАПТЕР

30.ДИСК ПРОИГРЫВАТЕЛЯ

31.ТОНАРМ

32.Переключатель скорости проигрывателя пластинок Пульт Управления-Клавиши

Пульт управления

1.        ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИТАНИЯ

2.        КНОПКА ОТКРЫТИЯ/ЗАКРЫТИЯ ЛОТКА С КОМПАКТ-ДИСКОМ

3.        КНОПКА ЗАПИСИ

4.        КНОПКА УДАЛИТЬ

5.        КНОПКА MODE

6.        КНОПКА СТОП

7.        КНОПКА ПОВТОР

8.        КНОПКА ПРОГРАММИРОВАНИЯ

9.        КНОПКА ВОСПРОИЗВЕДЕНИЕ/ПАУЗА

10.        КНОПКА БЫСТРОЙ ПЕРЕМОТКИ ВПЕРЕД

11.        КНОПКИ ПЕРЕМОТКИ НАЗАД

12.        КНОПКА ПРОПУСК SKIP-

13.        КНОПКА ПРОПУСК SKIP+

14.        ЦИФРОВАЯ КЛАВИАТУРА

15.        КНОПКА +10

Нажимайте кнопку (5) на пульте для последовательного переключения функций FM/MW/CD/USB/AUX/ кассетный плеер/ проигрыватель пластинок.

ИСТОЧНИК ПИТАНИЯ

Данное устройство работает от основного источника 230 В ~ 50 Гц. Подключите кабель питания к сети переменного тока. Убедитесь в том, что напряжение, как указано на табличке на задней панели блока.

Подключите устройство к источнику питания. Переключатель включения/ выключения (24) в положение ON, чтобы включить

устройство. Переключатель включения / выключения (24) в положение OFF, чтобы выключить устройство.

Когда звук не производится, аппарат выключится автоматически через 15 минут. FM/MW-Управление радиоприемником

1.        Нажмите MW (8) /FM (9) , чтобы выбрать необходимый диапазон FM/MW. Фраза "TUN” появится на дисплее.

2.        Поверните ручки настройки (7) , чтобы выбрать свою любимую радиостанцию.

3.        Поверните ручку громкости (1) до желаемого уровня громкости.

АНТЕННА

Для лучшего приема можно подключить (23) внешнюю антенну. Возможно, вам потребуется настроить положение антенны для получения оптимального приема. ПРОСЛУШИВАНИЕ АУДИО-КАССЕТ

1.        Нажмите кнопку ТАРЕ (11) , чтобы выбрать функцию ТАРЕ. Фраза "ТАР” появится на дисплее.

2.        Вставьте кассету в устройство. Система начнет воспроизведение автоматически после того, как кассета будет вставлена в отсек.

3.        Нажмите клавишу FFD/EJ (27) на половину внутрь в режиме воспроизведения. Заработает режим перемотки ленты вперёд. Нажмите не сильно снова клавишу (27) еще раз, чтобы возобновить воспроизведение.

4.        Нажмите клавишу (27) полностью внутрь и кассета будет выброшена наружу через

КАССЕТНЫЙ МЕХАНИЗМ(26)

ВОСПРОИЗВЕДЕНИЕ КОМПАКТ - ДИСКОВ

1.        Нажмите кнопку CD / USB (10) для выбора режима CD. "CD” появится на дисплее.

2.        Нажмите кнопку CD DOOR OPEN / CLOSE BUTTON (19) (2 на пульте

дистанционного управления) , чтобы открыть дверь компакт - диска. Поместите Компакт - диск печатной стороной вверх внутри лотка, а затем закройте двер-цу CD. Компакт-диск начнёт проигрывание автоматически с первого трека.

•        Нажмите кнопку SKIP -/ + (16/17) (12/13 на пульте дистанционного управления) , чтобы выбрать ваши любимые мелодии. Если удерживать кнопу SKIP - / +

(16/17) (10/11 на пульте дистанционного управления), Вы будете листать треки назад или вперед, пока вы не отпустите кнопку.

•        Нажмите кнопку PLAY/PAUSE (14) (9 на пульте дистанционного управления) , чтобы приостановить воспроизведение. Номер дорожки будет

мигать в режиме паузы. Нажмите кнопку PLAY/PAUSE (14) (9 на пульте дистанционного управления) еще раз, чтобы возобновить воспроизведение.

•Нажмите кнопку STOP (15) (6 на пульте дистанционного управления) , чтобы остановить воспроизведение.

РЕЖИМ ПОВТОРА

Во время воспроизведения несколько раз нажмите (7) на пульте дистанционного управления на пульте дистанционного управления, чтобы выбрать:

•        Rep eat 1: Текущая дорожка воспроизводится повторно. "REP” будет мигать на дисплее.

•        RepeatFolder: текущая папка воспроизводится повторно. Фраза "REP " будет мигать медленнее.

•        RepeatAll: Все дорожки воспроизводятся повторно. Фраза "REP” будет оставаться устойчиво на дисплее.

CD ПРОГРАММИРОВАНИЕ

Вы можете запрограммировать до 99 дорожек для воспроизведения в любом порядке.

1.        Вставьте диск и нажмите кнопку STOP (15) (6 на пульте дистанционного управления) , когда он начинает играть.

2.        Нажмите кнопку (8) на пульте дистанционного управления. ”Р01” появится на дисплее

3.        Нажмите кнопку SKIP - / + (16/17) (12/13 на пульте дистанционного управления) , чтобы выбрать ваши любимые мелодии.

4.        Нажмите кнопку (8) на пульте дистанционного управления для сохранения дорожки в программной памяти. ”Р02” будет показан на

дисплей.

5.        Повторите шаги 3-4 для выбора и сохранения всех нужных записей.

6.        Нажмите кнопку PLAY /PAUSE (14) (9 на пульте дистанционного управления) , чтобы начать воспроизведение по программе.

7.        Нажмите кнопку STOP (15) (6 на пульте дистанционного управления) один раз, чтобы остановить программу. Нажмите

кнопку STOP(15) (6 на пульте дистанционного управления) дважды, чтобы очистить программу.

Прослушивание проигрывателя пластинок.

ОЧЕНЬ ВАЖНО!

Для предотвращения повреждений в процессе транспортировки, транзитный винт расположен в верхней правой части

поворотный стола платформы. Перед тем как начать запуск проигрывателя, используйте отвертку и закрутите транзитный винт

по часовой стрелке (пока винт не уйдет вниз полностью.) В случае перевозки, не забудьте снова открутить этот винт в направлении против часовой стрелки, чтобы предотвратить повреждения.

1.        Нажмите кнопку PHONO (12) , чтобы выбрать функцию PHONO. Фраза ”РНО” появится на дисплее.

2.        Откройте крышку Record Player. Отпустите зажим тонарма и снимите стилус рго-

Тектор(защитный колпачёк на игле звукоснимателя). Поместите его держатель тонарма с рычагом. Поместите адаптер ЕР над

центральный шпиндель при воспроизведении пластинок диаметром 17см.

3.        Установите диапазон скоростей 33/45/78 SPEED ПЕРЕКЛЮЧАТЕЛЬ (32) 33/45/78 оборотов в минуту в соответствии с записью.

4.        Поднимите тонарм с тонарма рычаг подъема. Переместите тонарм к началу записи, или к началу конкретной дорожки. Осторожно опустите тонарм на пластинку с помощью рычага подъема тонарма, чтобы начать проигрывание.

5.        Когда запись завершена тонарм автоматически останавливается и автоматически возвращается в режим автостопа. Чтобы остановить вручную проигрывание, поднимите тонарм и верните его в исходное положение.

AUX-IN

Данное устройство обеспечивает дополнительный аудиовход гнездо для подключения внешних аудиоустройств, таких как MP3

плееры, проигрыватели компакт - дисков и так далее для воспроизведения записей с внешнего источника через динамики системы.

1.        Используйте аудио кабель (не входит в комплект) с RCA стерео штекерами на одном конце uAUX-INразъем на основном блоке и

LINE OUT или гнездо для наушников для подключения вашего внешнего аудиоустройства.

2.        Включите устройство и внешнее звуковое устройство. Нажмите кнопку AUX (13)

, чтобы выбрать функцию AUX.

"AUX” появится на дисплее.

3.        Начните проигрывание с внешнего устройства (см инструкцию внешнего устройства).

Воспроизведение с USB

1.        Вставьте штекер USB устройства в гнездо USB.

2.        Нажмите кнопку CD / USB (10) несколько раз, чтобы выбрать режим USB. Фраза "USB”появится на дисплее.

3.        Устройство начнет автоматически чтение устройства после подключения.

4.        Используйте ту же процедуру, как и компакт - диск для прослушивания на устройстве USB / SD.

УДАЛЕНИЕ ФАЙЛОВ С USB

1.        Во время воспроизведения нажмите и удерживайте REC (18) (4 на пульте дистанционного управления). Фраза "DEL” будет отражена на дисплее.

2.        Нажмите SKIP - / + (16/17) (12/13 на пульте дистанционного управления), чтобы выбрать BCE(ALL). между ONE /FOLDER /ALL

3.        Нажмите кнопку REC (18) (4 на пульте дистанционного управления) еще раз для подтверждения.

ФУНКЦИЯ ЗАПИСИ

1.        Во время прослушивания PHONO / ТАРЕ /AUX-IN, нажмите кнопку REC (18) (4 на пульте дистанционного управления). "REC” будет отображается на дисплее. Индикатор REC загорится и начнётся запись в настоящее время. Заметьте что скорость кодирования составляет 1: 1.

2.        Нажмите кнопку STOP (15) (6 на пульте дистанционного управления) , чтобы остановить запись.

3.        Устройство создаст папку в устройстве USB, которые будет содержать все записанные дорожки.

ЗАПИСЬ С CD

1.        Нажмите кнопку REC (18) (3 на пульте дистанционного управления).

2.        Нажмите SKIP - / + (16/17) (12/13 на пульте дистанционного управления), чтобы выбрать между ONE / FOLDERS /ALL

3.        Нажмите кнопку REC (18) (3 на пульте дистанционного управления) еще раз, чтобы начать запись.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АС: 230 В - 50 Гц FM: 87,5 -108МГц MW: 530 - 1620 кГц

Дизайн и технические требования могут быть изменены производителем без уведомления.

Производство-Швейцария ROADSTAR MANAGEMENT SA
