Металлические конструкции
1. Тема проекта (работы): «Расчет и конструирование несущих элементов балочной клетки».
2. Содержание проекта (работы).
2.1. Расчетная часть.
Спроектировать конструктивные элементы рабочей площадки:
а) настил балочной клетки;
а) балку настила (прокатная балка) балочной клетки;
б) главную балку (сварная составная балка) балочной клетки;
в) колонну сплошного сечения рабочей площадки;
г) колонну сквозного сечения рабочей площадки;
д) узлы сопряжения конструктивных элементов рабочей площадки;
е) базу колонны.
(определение толщины и пролета настила, размещение балок настила в балочной клетке, подбор сечения балки, проверки балки настила на прочность и по деформациям, компоновка основного и измененного сечений, прочностные проверки, проверки общей и местной устойчивостей, проверка жесткости, проектирование поясного шва, проектирование опорного узла главной балки, проектирование монтажного стыка, проектирование узла сопряжения балок в балочной клетке, определение расчетных длин колонны, подбор и проверка колонны сплошного сечения, проектирование узлов колонны: базы, оголовка; подбор и проверка колонны сквозного сечения)
Расчетная часть составляет 15-20 страниц формата писчей бумаги (пояснительная записка).
2.2. Графическая часть.
Выполнить рабочие чертежи (стадия КМ - конструкции металлические) в составе:
-схема элементов рабочей площадки (план; М1:200; 1:300);
-продольный разрезы рабочей площадки;
-поперечный разрез рабочей площадки;
-расчётная схема балки настила;
-расчётная схема главной балки;
-расчётная схема колонны;
-схема отправочных марок главной балки;
-опорный узел главной балки;
-монтажный стык главной балки;
-узел сопряжения балки настила и главной балки;
-узел сопряжения главной балки и колонны;
-база колонны сплошного сечения.
Масштаб узлов (М 1:10, М 1:15).
Чертежи стадии КМ сопровождаются ведомостью элементов рабочей площадки (табл).
Выполнить деталировочные чертежи металлических конструкций (стадия КМД - конструкции металлические деталировочные) в составе:
-деталировочный чертеж балки настила;
-деталировочный чертеж главной балки;
-деталировочный чертеж колонны среднего ряда сплошного сечения;
-рабочий чертеж колонны среднего ряда сквозного сечения.
Чертежи стадии КМД сопровождаются спецификацей на балку настила и отправочную марку главной балки (табл).
В чертежах КМД допускается разный масштаб осей и поперечных сечений (М1:10; 1:20).
Графическая часть - 1 лист ватмана формата А1.
3. Исходные данные для проектирования:
Размеры рабочей площадки в плане: два пролета ГБ * два шага ГБ
Пролет главной балки: 12 (м)
Пролет балки настила: 3,0 (м)
Высота отметки верха настила рабочей площадки: 8,4 (м)
Нормативная нагрузка на рабочую площадку: 28 (кН/кв м)
Сопряжение балок в балочной клетке: в одном уровне
4. Обязательный перечень приложений к пояснительной записке:
Приложение 1. Сортамент
Приложение 2. Нормативные и расчетные сопротивления листового и фасонного проката
Приложение 3. Коэффициент условия работы конструкции
Приложение 4. Коэффициент продольного изгиба центрально-сжатого стержня
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. СНиП II-23.81* «Стальные конструкции».
2. Расчет стальных конструкций: Справочное пособие/ , , .-Киев:Будивельник,1984г.
3. Металлические конструкции. Элементы стальных конструкций: Учебное пособие для строит. вузов/, , - М.:Высш. шк.,1997г.
4. . Металлические конструкции. Балочные площадки и центрально сжатые колонны. Расчет и проектирование: Учебное пособие.- Горький: ГИСИ им. ,1985г.
5. т. д.

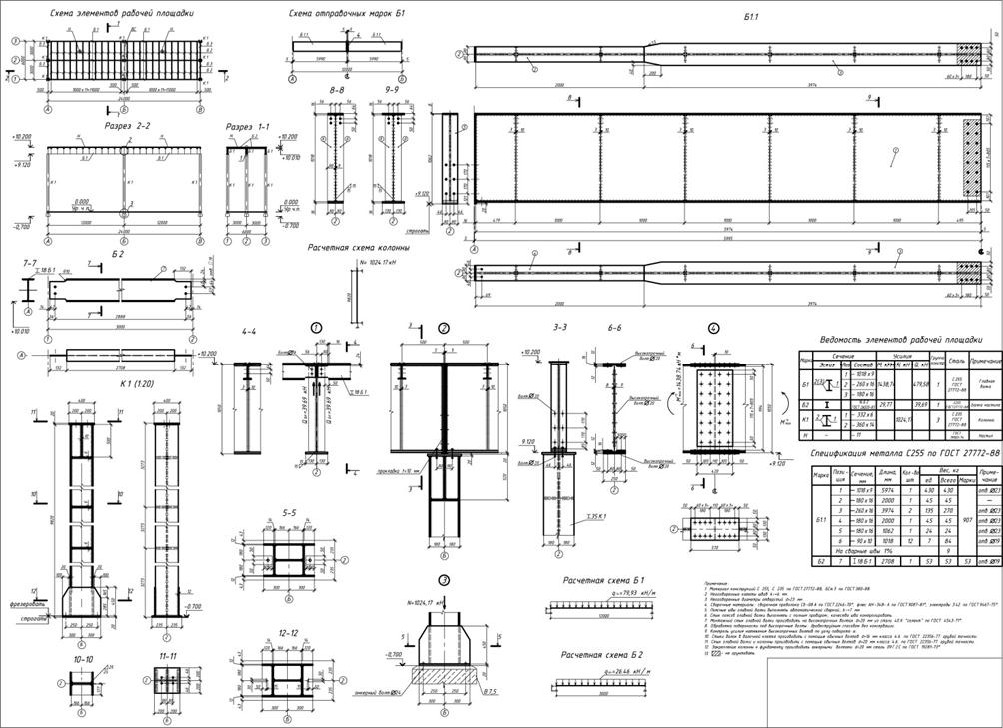

Примерная компоновка листа
