Таблица 26

№ п/п	Показатели	Ед. измерения	2014	2015	2016	2017	2018	2019	2020	2021	2022	2023	2024
1	Пропущено сточных вод всего в том числе	тыс. м3	638,7	654,3	669,9	749,3	828,6	907,9	990,0	990,0	990,0	990,0	990,0
2	принято от других коммуникаций	тыс. м3	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
3	Объем сточных вод, пропущенных через очистные сооружения	тыс. м3	87,3	88,0	88,6	92,4	96,3	100,1	103,9	103,9	103,9	103,9	103,9
4	Объем сточных вод переданный на очистку другим организациям	тыс. м3	551,3	566,3	581,3	656,8	732,3	807,8	886,1	886,1	886,1	886,1	886,1

Описание структуры централизованной системы водоотведения

Перспективная структура централизованной системы водоотведения по технологическим зонам представлена на рисунках 36-42.

Рисунок 36. Структура централизованной системы водоотведения по технологическим зонам на 2014 год

Рисунок 37. Структура централизованной системы водоотведения по технологическим зонам на 2015 год

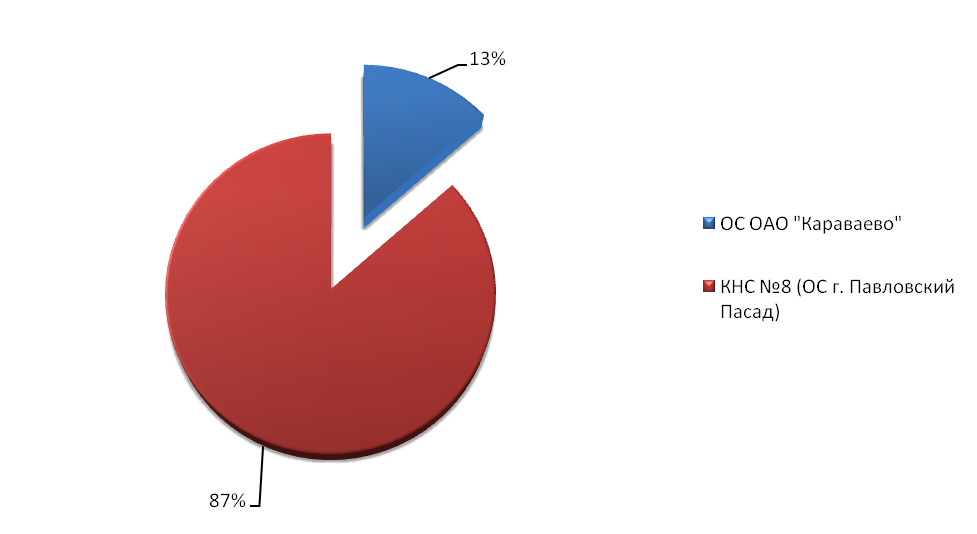

Рисунок 38. Структура централизованной системы водоотведения по технологическим зонам на 2016 год

Рисунок 39. Структура централизованной системы водоотведения по технологическим зонам на 2017 год

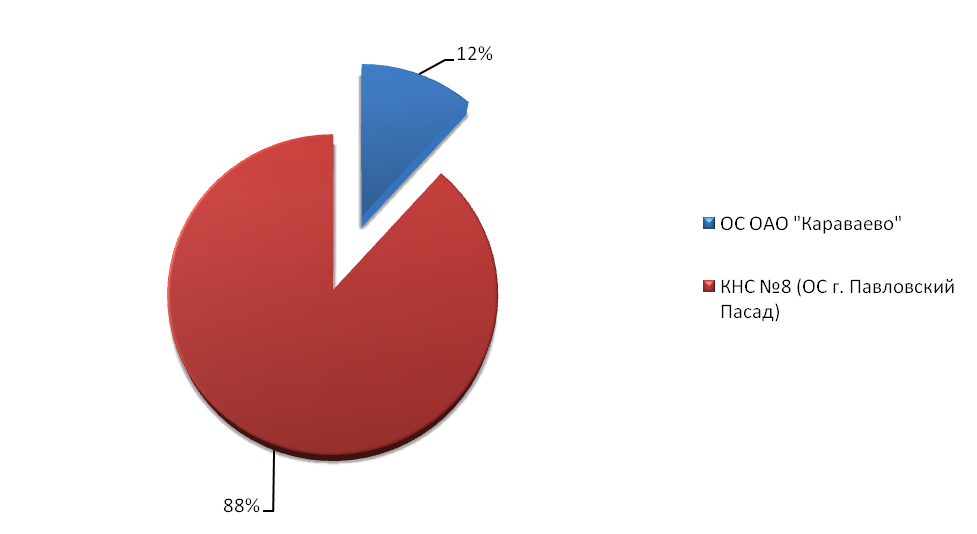

Рисунок 40. Структура централизованной системы водоотведения по технологическим зонам на 2018 год

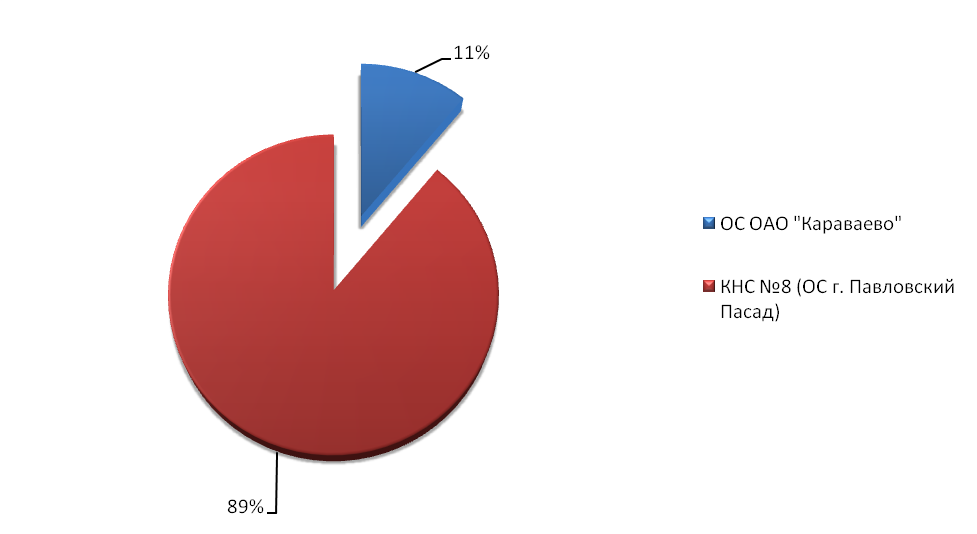

Рисунок 41. Структура централизованной системы водоотведения по технологическим зонам на 2019 год

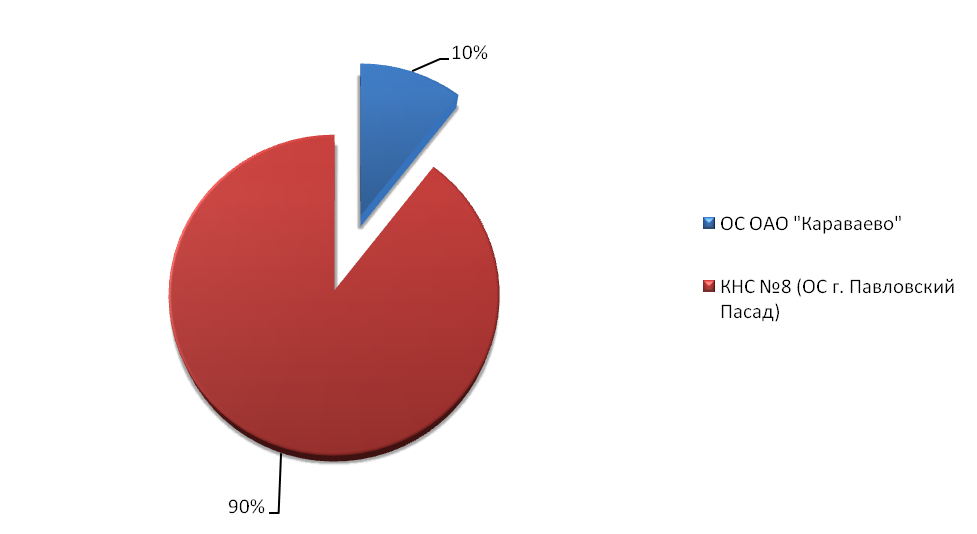

Рисунок 42. Структура централизованной системы водоотведения по технологическим зонам на 2020-2024 годы

Расчет требуемой мощности очистных сооружений исходя из данных о расчетном расходе сточных вод, дефицита (резерва) мощностей по технологическим зонам сооружений водоотведения с разбивкой по годам

Расчет требуемой мощности очистных сооружений проводился в рамках одного населенного пункта сельского поселения Буньковское – деревни Караваево, так как сточные воды остальных населенных пунктов подключенных к централизованной системе водоотведения передаются на очистные сооружения находящиеся за пределами сельского поселения.

Общая проектная мощность очистных сооружений составляет 4,80 тыс. куб. м в сутки,  фактическая мощность очистных сооружений  в  2013  году  составила  среднем  2,75 тыс.  куб. м.  в  сутки.

       Анализ мощности очистных сооружений представлен в таблице 27.

Таблица 27

Анализ мощности очистных сооружений

Год	Мощность очистных сооружений тыс. куб. м./сут (среднесуточная)	Мощность очистных сооружений тыс. куб. м./сут (максимальная)	Мощность очистных сооружений тыс. куб. м./сут (фактическая)	Отклонения
2014	0,24	0,31	2,75	2,44
2015	0,24	0,31	2,44
2016	0,24	0,32	2,43
2017	0,25	0,33	2,42
2018	0,26	0,34	2,41
2019	0,27	0,36	2,39
2020	0,28	0,37	2,38
2021	0,28	0,37	2,38
2022	0,28	0,37	2,38
2023	0,28	0,37	2,38
2024	0,28	0,37	2,38

       Из анализа следует, что на деревни Караваево мощность очистных сооружений имеет значительный резерв мощности, что позволяет оказывать услуги водоотведения для подключенных к централизованной системе водоотведения абонентов и с учетом перспективного развития деревни Караваево.

Результаты анализа гидравлических режимов централизованной системы водоотведения

Отвод  и  транспортировка  стоков  от  абонентов  производится  через  систему  самотечных трубопроводов  и  систему  канализационных  насосных  станций.  Из  насосных  станций  стоки транспортируются  по  напорным  трубопроводам  в  магистральные  коллекторы. На  обслуживании в  ресурсоснабжающих организациях находятся 5 канализационных насосных станций.

Канализационные насосные станции (КНС) предназначены для обеспечения подачи сточных вод в систему канализации. КНС откачивают хозяйственно-бытовые, ливневые воды,  сточные  воды.  Канализационную  станцию  размещают  в  конце  главного  самотечного коллектора,  т. е.  в  наиболее  пониженной  зоне  канализируемой  территории,  куда  целесообразно отдавать  сточную  воду  самотеком.

В  общем  виде  КНС  представляет  собой  здание  имеющее  подземную  и  надземную  части. Подземная часть имеет два отделения: приемной (грабельное) и через разделительную перегородку машинный  зал.  В  приемное  отделение  стоки  поступают  по  самотечному  коллектору  различных диаметров от 100 мм до 350 мм., где происходит первичная очистка (отделение) стоков от грубого мусора,  загрязнений  с  помощью  механического  устройства  –  граблей,  решеток,  дробилок.  КНС оборудовано  центробежными  горизонтальными  и  вертикальными  насосными  агрегатами.  При выборе насосов учитывается объем перекачиваемых стоков, равномерность их поступления. Система всасывающих  и  напорных  трубопроводов  станций  оснащена  запорно-регулирующей  арматурой (задвижки,  обратные  клапана  диаметром  от  100  мм  до  350 мм)  что  обеспечивает  надежную  и бесперебойную работу во время проведения профилактических и текущих ремонтов. Производительность канализационных насосных станций от 0,6 тыс. м3/сут до 10 тыс. м3/сут. Год  ввода  в  эксплуатацию канализационных насосных станций с 1970 год по  1982 год.

КНС №1 д. Большое Буньково – принимает стоки д. Большое Буньково и передает их на КНС №9. В приемный резервуар входит подводящий коллектор диаметром 200 мм, а далее выходит отводящий коллектор диаметром 150 мм. Проектная мощность – 10 тыс. куб. м. /сут.

КНС д. Большое Буньково – принимает стоки д. Большое Буньково и передает их на КНС №2. В приемный резервуар входит подводящий коллектор диаметром 150 мм, а далее выходит отводящий коллектор диаметром 150 мм. Проектная мощность – 1,4 тыс. куб. м. /сут.

КНС №2 п. Новостройка – принимает стоки п. Новостройки и КНС д. Большое Буньково и передает их на КНС №9. В приемный резервуар входит подводящий коллектор диаметром 300 мм, а далее выходит отводящий коллектор диаметром 200 мм. Проектная мощность – 10 тыс. куб. м. /сут.

КНС №9 д. Большое Буньково – принимает стоки п. Демонстрационный, , КНС № 1 д. Большое Буньково и КНС № 2 п. Новостройка передает их на КНС №8 п. Большие дворы находящуюся за пределами сельского поселения Буньковское. В приемный резервуар входит подводящий коллектор диаметром 300 мм, а далее выходит отводящий коллектор диаметром 300 мм. Проектная мощность – 10 тыс. куб. м. /сут.

КНС – принимает стоки д. Караваево и и передает их на ОС . В приемный резервуар входит подводящий коллектор диаметром 350 мм, а далее выходит отводящий коллектор диаметром 100 мм. Проектная мощность – 0,6 тыс. куб. м. /сут.

Анализ резервов производственных мощностей очистных сооружений системы водоотведения и возможности расширения зоны их действия

В период с 2014 по 2024 годы ожидается увеличение объемов по приему сточных вод на очистные сооружения канализации от населения и промышленности с  240  куб. м. в сутки до 280 куб. м. в  сутки, тогда  резерв  по  мощности  в  период  нормального  режима  работы  сооружений составит  90 %  и  в  период  форсированного  режима  86 %.
