Руководство по эксплуатации Трицикла Ecobagn 3QP

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ТРИЦИКЛА ECOBAHN 3QP

Внимательно прочитайте руководство, прежде чем начать эксплуатацию трицикла.

ВНИМАНИЕ

К УПРАВЛЕНИЮ ТРИЦИКЛОМ НЕ ДОЛЖНЫ ДОПУСКАТЬСЯ ДЕТИ В ВОЗРАСТЕ ДО 12 ЛЕТ.

Инструкция по безопасности

Допустимая нагрузка составляет 100 кг.

Управлять трициклом должен только один человек.

Во избежание травм используйте защитную экипировку: наколенники, налокотники, шлем.

Перед поездкой убедитесь, что все соединительные элементы, болты трицикла надежно скреплены и стянуты.

Во время зарядки батареи замок зажигания должен находиться в положении «выкл.» («off»).

Избегайте использования трицикла во время дождя.

Не оставляйте батарею вблизи источника тепла или огня.

Избегайте попадания воды внутрь зарядного устройства.

Перед поездкой убедитесь, что батарея установлена правильно и заряжена.

Заряжайте батарею после каждой поездки.

Старайтесь управлять трициклом только на сухих и ровных поверхностях. Влага и неровности, а также песок представляют потенциальную опасность для механизма.

Если Вы не уверены в своих навыках езды, старайтесь не развивать высокой скорости.

СБОРКА

Аккуратно распакуйте части трицикла. Убедитесь, что Вы достали из упаковки все ее содержимое.

Выберите для сборки трицикла ровную поверхность.  (Для сохранения баланса во время сборки рекомендуется подложить под переднюю часть подножки трицикла предмет прямоугольной формы толщиной 6-8 см.)

  A

  B

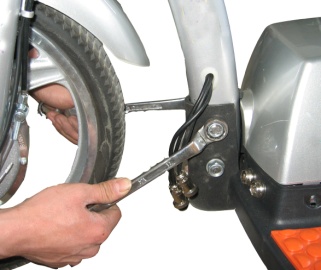

Из соединительной скобы (В) удалите все болты и гайки. Вставьте переднюю раму (А) в скобу (В) и стяните части болтами.

Затяните гайки с использованием двух гаечных ключей из набора инструментов.

Поднимите рулевую раму в вертикальное положение и вставьте в переднюю вилку.

Убедитесь, что руль повернут в правильном направлении: ручка газа должна находиться справа от водителя, рычаг тормоза – слева, - и затяните раму в вилке при помощи гаечного ключа.

В нижней части передней рамы находятся кабели питания – два провода с вилками. Вставьте вилки в соответствующие гнезда на подножке трицикла. Разъемы различаются по форме. Вставьте вилки в подходящие гнезда, не применяя силы.

ПРИМЕЧАНИЕ: Изменение высоты руля.

Высота руля регулируется при помощи специального крепления на рулевой раме. Отогните рычаг крепления, произведите регулировку высоты руля, и затяните крепление снова при помощи рычага.

ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Перед первой поездкой необходимо произвести полную зарядку аккумуляторной батареи. Батарея заряжается от бытовой сети с использованием входящего в комплект зарядного устройства. Полная зарядка батареи занимает от 4 до 6 часов.

Чтобы зарядить батарею, подключите зарядное устройство к гнезду, расположенному в задней части батарейного отсека, а затем подключите зарядное устройство к сети.

УПРАВЛЕНИЕ ТРИЦИКЛОМ

Как только завершена первая зарядка, трицикл готов к езде. Помните, что это не игрушка. Трицикл развивает скорость до 20 км/ч, в зависимости от ландшафта местности и веса владельца. Строго рекомендуется во время езды надевать защитную экипировку и шлем. Также, перед началом использования необходимо удостовериться, что езда на трицикле не противоречит местному законодательству и иным местным нормативным регламентам.

Чтобы включить трицикл, вставьте ключ в замок зажигания и поверните в положение «ON» («вкл.»). Загорится индикатор заряда батареи, означая, что батарея находится в использовании.

Держите руль обеими руками. Пальцы левой руки всегда держите на рычаге тормоза, правой рукой контролируйте ручку газа. Когда Вы поворачиваете ручку газа на себя, скорость движения возрастает. Чтобы остановить трицикл, отпустите ручку газа и нажмите на рычаг тормоза. Контролируйте скорость движения с использованием ручки газа и рычага тормоза. Обратите внимание на то, что при нажатии на рычаг тормоза прекращается подача питания к мотору.

ПРИМЕЧАНИЕ 1: Трицикл можно балансировать с использованием среднего заднего колесика, подняв при этом переднее колесо. ВНИМАНИЕ: Не пытайтесь выполнять трюки, если не обладаете надлежащей подготовкой. Не развивайте высокой скорости, если чувствуете сомнения в уровне владения механизмом, а также если чувствуете недомогание или Вам этого не позволяет текущее состояние здоровья.

  Кнопка отключения питания



  выкл.  вкл.

ПРИМЕЧАНИЕ 2: Когда трицикл припаркован, убедитесь, что кнопка отключения питания находится в положении «выкл.», во избежание возможных инцидентов.

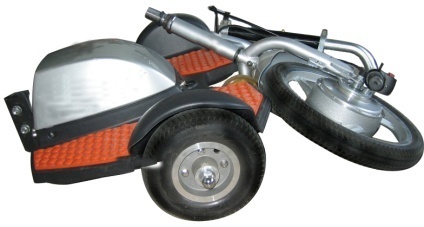

СКЛАДЫВАНИЕ ТРИЦИКЛА

Отключите кабель питания (см. СБОРКА, п.7). С использованием гаечных ключей из набора инструментов отвинтите болты (см. СБОРКА, п.4). Отсоедините переднюю раму от соединительной скобы (см. СБОРКА, п.2). Аккуратно положите руль и рулевую раму на подножку трицикла. Во избежание утери деталей, вставьте болты обратно в соединительную скобу и закрутите гайки, не затягивая.

УХОД

Аккумуляторная батарея:

Для увеличения срока службы батареи, в холодное время года храните ее в теплом помещении.

① Не пытайтесь разобрать элементы батареи.
② Храните батарею в недоступном для детей месте.
③ Не соединяйте катод и анод зарядного устройства в процессе зарядки при помощи внешнего проводника – это вызовет короткое замыкание.
④ Не опускайте батарею в воду.
⑤ Не подвергайте батарею нагреву до более чем 60°С. Храните батарею вдали от источников высоких температур: каминов, обогревателей и т. д.
⑥ Не бросайте батарею и не пытайтесь ее раздавить.
⑦ Не пытайтесь разрезать или разорвать батарею.

⑧ Если в случае утечки электролит попал в глаза, немедленно промойте их большим количеством воды, не трите.
⑨ Если из батареи идет дым, она поменяла цвет, накалилась, а также при возникновении иных аномалий немедленно прекратите использование батареи.

Особенности использования и хранения литий-железо-фосфатной аккумуляторной батареи.

Ниже приведены рекомендации, позволяющие увеличить срок службы литиевой аккумуляторной батареи.

Зарядка батареи

1. Пользуйтесь только зарядным устройством, поставляемым производителем трицикла. 1) подсоедините зарядное устройство к бытовой сети; 2) подсоедините зарядное устройство к батарее; 3) после того, как индикатор указал на полную зарядку батареи, сперва отсоедините зарядное устройство от батареи, и лишь затем – от сети. Время полной зарядки батареи – 6-8 часов.

2. Избегайте чрезмерной разрядки батареи: вовремя подзаряжайте батарею, не допуская полной разрядки.

Хранение

1. Избегайте хранения литиевой батареи в местах с повышенной влажностью и в местах высоких температур. Батарея должна храниться в сухом, чистом помещении при температуре от -20°С до 55°С. Батареи не рекомендуется штабелевать.

2. Нельзя хранить батарею длительное время без подзарядки. Батарею следует заряжать не реже одного раза в месяц. Батарею следует отправлять на хранение в полностью заряженном состоянии.

Техническое обслуживание

1. Тестировать напряжение отдельных ячеек батареи следует напрямую, без использования дополнительных проводов, во избежание искажения показаний.

  2. Во избежание повреждения покрытия ячеек батареи, одевайте перчатки, или заклеивайте ногти.

3. Не сгибайте, не бросайте, а также не замыкайте отдельные ячейки батареи.

4. Если производится переборка батареи, температура паяльника не должна превышать 350°С; время пайки – не более 3 секунд и не более чем в 5 местах за один раз; повторная пайка проводится после охлаждения.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

(для квалифицированных специалистов)

Неисправность	Возможные причины	Устранение неисправности
Не загорается индикатор питания, когда трицикл включен.	1. Батарея разряжена. 2. Отошел контакт. 3. Вышел из строя замок зажигания.	1. Зарядите трицикл. 2. Снимите декоративный колпак батареи, открутив болты. Проверьте визуально все соединения на предмет целостности. 3. Смените замок зажигания.
Индикатор питания горит, но трицикл не работает.	1. Вышла из строя ручка газа.	1. Замените ручку газа. Свяжитесь с поставщиком для заказа новой ручки газа.
При нажатии на рычаг тормоза трицикл не останавливается.	1. Тормоза не отрегулированы.	1. Отрегулируйте тормоза. Ослабьте болт на заднем тормозном диске, подтяните тормозной шланг и затяните болт снова.
Трицикл развивает слишком малую скорость	1. Батарея разряжена 2. Батарея неисправна	1. Заряжайте батарею в течение 6-8 часов. 2. Замените батарею. Свяжитесь с поставщиком для заказа новой батареи.
