Урок №2/18
Тема №9: « Практическая работа по решению задач на законы постоянного тока».
1 Задачи на расчёт цепей постоянного тока
1 Восемь проводников сопротивлением 20 Ом каждый попарно соединены в 4 параллельных цепи. Изобразите цепь схематически и определите общее сопротивление данной цепи.

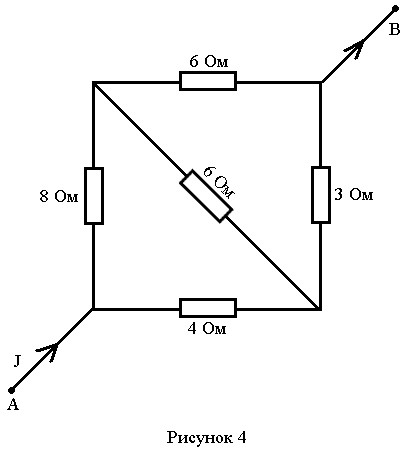

2 Вычислите общее сопротивление участка
цепи, если сопротивление каждой стороны
и диагонали квадрата равно 8 Ом.
Сопротивлением соединительных проводов
пренебречь.

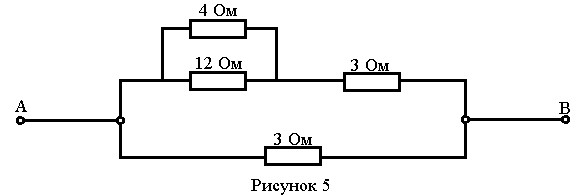

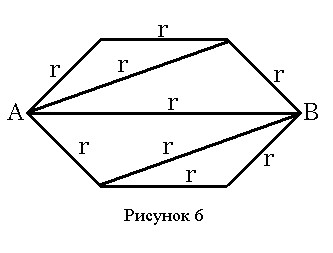

3 Найдите сопротивление участка цепи между точками А и В
Задачи на закон Ома для полной цепи. 1Гальванический элемент с ЭДС е = 5 В и внутренним сопротивлением r = 0,2 Ом замкнут на проводник сопротивлением R = 40 Ом. Чему равно напряжение U на этом проводнике?
2 Найдите ток короткого замыкания в цепи с источником, электродвижущая сила которого е = 1,3 В, если при включении во внешнюю цепь резистора сопротивлением R = 3 Ом сила тока в цепи I = 0,4 А.
3 Источником тока в цепи служит батарея с е = 30 В. Напряжение на зажимах батареи U = 18 В, а сила тока в цепи I = 3 А. Определите внешнее сопротивление R и внутреннее сопротивление r цепи.
4 При замыкании источника тока проводником с сопротивлением R1 = 1,8 Ом сила тока в цепи I1 = 0,7 А. Если источник тока замкнуть проводником сопротивлением R2 = 2,3 Ом, то сила тока уменьшится до I2 = 0,56 А. Определите е и r источника.
5 ЭДС батареи 6 В, внешнее сопротивление 11,5 Ом, а внутреннее – 0,5 Ом. Чему равно напряжение на зажимах батареи?
6 50 ламп, соединённых параллельно, питаются током от динамо-машины при напряжении 220 В. Сопротивление каждой лампы 100 Ом. Сопротивление подводящих проводов 0,5 Ом. Внутреннее сопротивление динамо-машины 0,5 Ом. Определить ЭДС динамо-машины и напряжение на её зажимах.

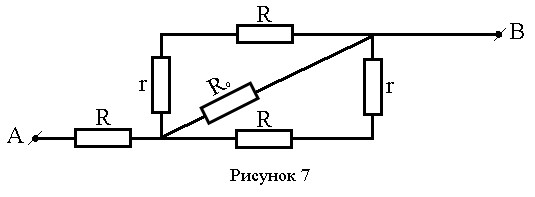

7 Определите ток, идущий
через сопротивление R0 = 8 Ом,
если напряжение между точками
А и В равно 20 В. Сопротивления
соответственно равны r = 4 Ом и
R = 6 Ом.
8 Сопротивление нити накала электронной лампы 40 Ом, сопротивление включённой части реостата 20 Ом. Найти силу тока в цепи накала, если ЭДС аккумулятора 2 В, а его внутреннее сопротивление 0,1 Ом.
Задачи на расчёт работы и мощности тока.
1 Рассчитайте сопротивление электрической плитки, если она при силе тока
4 А за 20 мин потребляет 800 кДж энергии.
2 За какое время на электроплитке можно нагреть до кипения 1 кг воды, взятой при температуре 20 0 С, если при напряжении 220 В сила тока в ней
5 А? Потерями энергии пренебречь.

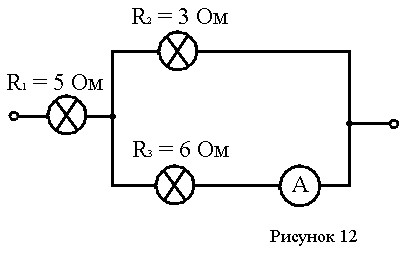

3 Определите мощность, потребляемую первой лампой (рисунок12), если амперметр показывает 2 А.
4 За какое время электрический утюг выделит количество теплоты 800 Дж, если сила тока в спирали 3 А, а напряжение в сети 220 В?

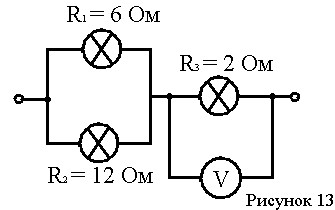

5Определите мощность, потребляемую второй лампой (рисунок13), если показания вольтметра 6 В.
6 Определите мощность электрического чайника, если за 5 мин в нём 1 кг воды нагреется от 20 до 80 0 С. Потерями энергии пренебречь.
7 ЭДС батареи е = 120 В, сопротивления R3 = 30 Ом, R2 = 60 Ом (рисунок14). Амперметр показывает ток I = 2 А. Найти мощность Р, выделяющуюся в сопротивлении R1.
8 ЭДС батареи е = 120 В, сопротивления R1 = 25 Ом, R2 = R3 = 100 Ом (рисунок15). Найти мощность Р1, выделяющуюся на сопротивлении R1.
Задачи на расчёт сопротивления проводника
1 Определить падение напряжения в линии электропередачи, длина которой 500 м при токе в ней 15 А. Проводка выполнена алюминиевым проводом сечением 14 мм2.
2 Определить падение напряжения на полностью включённом реостате, изготовленном из никелинового провода длиной 7,5 м, при плотности тока 1,5 А/мм2.
3 Начертить график изменения тока в цепи, если её сопротивление равно 20 Ом, а напряжение равномерно возрастает от 0 до 30 В.
4 Нихромовый провод сопротивлением 24 Ом имеет длину 4,8 м. Определить диаметр провода.
5 При включении в электрическую цепь проводника диаметром 0,5 мм и длиной 4,5 м разность потенциалов на его концах оказалась 1,2 В при токе в 1 А. Чему равно удельное сопротивление материала проводника?
6 Вольфрамовая нить электрической лампы накаливания имеет сопротивление 484 Ом при температуре 2100 0 С. Определить сопротивление нити накала при 20 0 С.
7 Нагревательный элемент из фехраля при 18 0 С имеет сопротивление 15 Ом. При какой температуре его сопротивление станет равным 15,3 Ом?
8 Определить температуру вольфрамовой нити лампы в рабочем состоянии, если при включении её в сеть с напряжением 120В установился ток 0,4 А. Сопротивление нити при ) 0 С считать равным 30 Ом.
9 На лампочке для карманного фонаря написано: 3,5 В, 0,28 А. Температура накала нити 425 0 С, а её сопротивление в холодном состоянии 4 Ом. Каков температурный коэффициент сопротивления материала, из которого изготовлена нить?
10 Сопротивление угольного стержня уменьшилось от 5 до 4,5 Ом при повышении температуры от 50 до 545 0 С. Каков температурный коэффициент угля? На что указывает минус в ответе?
