При подаче питания 12В на устройство оно переходит в режим работы.

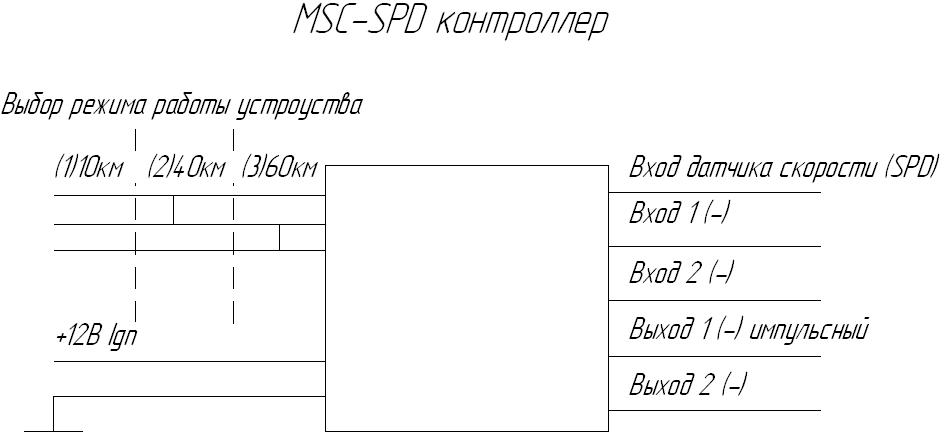

На входе 1 отсутствует «-», на входе 2 отсутствует «-».Выбран режим 1 (перемычки не замкнуты, устройство срабатывает свыше V›10км/ч).
При превышении скорости свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А). На выходе 2 ничего не появиться. Это будет происходить однократно. При уменьшении скорости ниже 10км/ч и последующем увеличении скорости свыше 10км/ч на выходе 1 и выходе 2 ничего не будет.
На входе 1 отсутствует «-», на входе 2 может появиться «-».
Выбран режим 1 (перемычки не замкнуты, устройство срабатывает свыше V›10км/ч).
При превышении скорости свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А). На выходе 2 ничего не появиться. Это будет происходить однократно. При уменьшении скорости ниже 10км/ч и последующем увеличении скорости свыше 10км/ч на выходе 1 и выходе 2 ничего не будет. Если в режиме работы устройства на входе 2 появится «-» сигнал длительностью более 1с, то при наборе скорости и ее превышении свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А). На выходе 2 ничего не появиться.
На входе 1 присутсвует «-», на входе 2 отсутствует «-».
Выбран режим 1 (перемычки не замкнуты, устройство срабатывает свыше V›10км/ч).
При превышении скорости свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А). На выходе 1 это будет происходить однократно. При уменьшении скорости ниже 10км/ч и последующем увеличении скорости свыше 10км/ч на выходе 1 не будет. На выходе 2 появляется постоянный «-» сигнал, пока скорость будет выше 10 км/ч. При уменьшении скорости ниже 8км/ч сигнал на выходе 2 пропадет. Это будет происходить постоянно, пока включено питание.
На входе 1 присутсвует «-», на входе 2 может появиться «-».
Выбран режим 1 (перемычки не замкнуты, устройство срабатывает свыше V›10км/ч).
При превышении скорости свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А). На выходе 1 это будет происходить однократно. При уменьшении скорости ниже 10км/ч и последующем увеличении скорости свыше 10км/ч на выходе 1 не будет. На выходе 2 появляется постоянный «-» сигнал, пока скорость будет выше 10 км/ч. При уменьшении скорости ниже 8км/ч сигнал на выходе 2 пропадет. Это будет происходить постоянно, пока включено питание. Если в режиме работы устройства на входе 2 появится «-» сигнал длительностью более 1с, то при наборе скорости и ее превышении свыше V›10км/ч на выходе 1 появится однократный импульс длительностью 1с (не более 1А).
При выборе режима 2 пороговым значением будет 20 км/ч, при выборе режима 3 пороговым значением будет 60 км/ч.
