Приложение

Наименование, количество, технико-технологические и качественные показатели закупаемых товаров.

Лот №1 «Муфты для оснащения НКО установки «Фракционирование»»

№ п/п

Наименование МЦ

ЕИ

Кол-во

Примечание

Пластинчатая муфта для насоса 215-P02 A/B тип НКВ 360/125

шт

2

Типоразмеры прилагаются.

Пластинчатая муфта для насоса 215-P05 A/B тип НК 200/120

шт

2

Типоразмеры прилагаются.

Пластинчатая муфта для насоса 215-P07 A/B тип НК 200/370

шт

2

Типоразмеры прилагаются.

Пластинчатая муфта для насоса 215-P09 A/B тип НК 200/370

шт

2

Типоразмеры прилагаются.

Пластинчатая муфта для насоса 215-P11 A/B тип НК 65/35-240

шт

2

Типоразмеры прилагаются.

Пластинчатая муфта для насоса 215-P12 A/B тип НК 65/35-240

шт

2

Типоразмеры прилагаются.

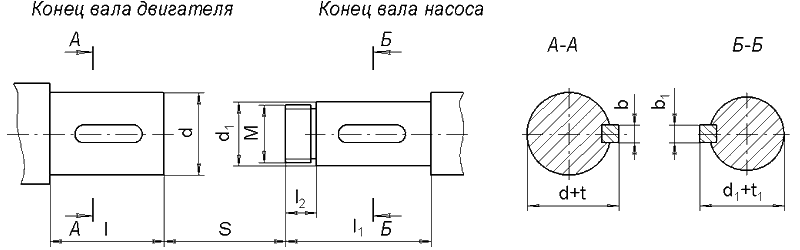

Типоразмеры:


№

п/п

Технологический индекс

Марка насоса

Мощность

Nдв

кВт

nдв

об/мин

Действительные размеры, мм

S

d

d1

l

l1

b

b1

d+t

d1+t1

1.

215-P02 A/B

НКВ 360/125

132

2950

260

70

75

84

126

20

20

75

80

2.

215-P05 A/B

НК 200/120

75

2950

190

50

65

125

120

14

18

53,5

67,5

3.

215-P07 A/B

НК 200/370

90

2950

242

70

65

95

145

20

18

75

69

4.

215-P09 A/B

НК 200/370

160

2950

265

70

75

95

145

20

20

75

80

5.

215-P11 A/B

НК 65/35-240

40

2950

225

60

60

120

130

14

18

63,5

64

6.

215-P12 A/B

НК 65/35-240

75

2950

240

70

65

120

130

20

18

74,5

70

Технико-технологические и качественные показатели продукции:

НЕ нашли? Не то? Что вы ищете?

1.Допускаемое радиальное смещение осей валов: при вводе в эксплуатацию - до 0,05мм; в процессе эксплуатации - от 0,45 до 055мм (в зависимости от типоразмера).

2. Максимальное допустимое взаимное осевое смещение валов в процессе эксплуатации от±2,0 мм до ±4,5 мм (в зависимости от типоразмера).

3. Средняя наработка на отказ не менее 50000ч.

4. Средний полный срок службы не менее 10лет.

5. Муфты в искрозащищённом исполнении (т. е. конструкция муфты должна исключать искрообразование при разрушении упругих элементов).

Необходимость и количество ЗИП: для каждого типоразмера муфт необходимо 4 комплекта упругих элементов в сборе (болты, гайки, втулки и другие детали, необходимые для ремонта муфт) и по одному приспособлению для монтажа проставки.

Соответствие продукции стандартам:

Закупаемые материалы должны соответствовать требованиям ТУ завода-изготовителя

Документация, которая должна входить в комплект поставки:

Паспорт на каждую муфту

Лот №2 «Муфты для оснащения НКО установки «АВТ-2»»


№ п/п

Наименование МЦ

ЕИ

Кол-во

Примечание

1

Пластинчатая муфта для агрегирования насоса Н-49 марки НК-200/210 с двигателями марки 1ВАО-280SB-0,38-2У2 (мощностью 132 кВт, частота оборотов двигаоб/мин ) в сборе

шт

1

Класс зоны В-1А
Группа смесей IIА-Т-3
Типоразмеры прилагаются (Приложение .2.1)

2

Пластинчатая муфта для агрегирования насоса Н-54 марки НК-200/210 с двигателями марки 1ВАО-280SB-0,38-2У2 (мощностью 132 кВт, частота оборотов двигаоб/мин ) в сборе

шт

1

Класс зоны В-1А
Группа смесей IIА-Т-3
Типоразмеры прилагаются (Приложение .2.2).

3

Запасной комплект упругих элементов для ремонта муфты (Н-49)

компл

1

4

Запасной комплект упругих элементов для ремонта муфты (Н-54)

компл

1

Технико-технологические и качественные показатели продукции: согласно прилагаемому техническому заданию (Приложение 1.2.3)

Необходимость и количество ЗИП: нет.

Соответствие продукции стандартам:

соответствие стандартам завода-изготовителя.

Документация, которая должна входить в комплект поставки:

Паспорт на каждую муфту, руководство по эксплуатации и монтажу.

Лот №3 «Муфты для оснащения НКО установки «Ортоксилол и псевдокумол»»

№ п/п

Наименование МЦ

ЕИ

Кол-во

Примечание

Пластинчатые муфты для агрегирования насосов Н-1, Н-1р марки НК-65/35-125 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.1)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-1, Н-1р

компл

2

Типоразмеры прилагаются (Приложение .3.1)

Пластинчатые муфты для агрегирования насосов Н-2, Н-2р марки НК-560/335-120 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.2)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-2, Н-2р

компл

2

Типоразмеры прилагаются (Приложение .3.2)

Пластинчатые муфты для агрегирования насосов Н-4, Н-4р марки НК-560/335-300 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.3)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-4, Н-4р

компл

2

Типоразмеры прилагаются (Приложение .3.3)

Пластинчатые муфты для агрегирования насосов Н-6, Н-6р марки НК-65/35-125 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.4)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-6, Н-6р

компл

2

Типоразмеры прилагаются (Приложение .3.4)

Пластинчатые муфты для агрегирования насосов Н-7, Н-12 марки НК-65/35-70 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.5)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-7, Н-12

компл

2

Типоразмеры прилагаются (Приложение .3.5)

Пластинчатые муфты для агрегирования насосов Н-8, Н-8р марки НК-200/210 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.6)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-8, Н-8р

компл

2

Типоразмеры прилагаются (Приложение .3.6)

Пластинчатые муфты для агрегирования насосов Н-9, Н-9р марки НК-560/335-120 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.7)

Запасные комплекты упругих элементов для ремонта муфт для насосов Н-9, Н-9р

компл

2

Типоразмеры прилагаются (Приложение .3.7)

Пластинчатая муфта для агрегирования насоса Н-11 марки НК-200/120-70 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.8)

Запасной комплект упругих элементов для ремонта муфты для насоса Н-11

компл

1

Типоразмеры прилагаются (Приложение .3.8)

Пластинчатые муфты для агрегирования насосов НП-2, НП-2р марки НК-65/35-240 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.9)

Запасные комплекты упругих элементов для ремонта муфт для насосов НП-2, НП-2р

компл

2

Типоразмеры прилагаются (Приложение .3.9)

Пластинчатые муфты для агрегирования насосов НП-3, НП-3р марки НК-65/35-125 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.10)

Запасные комплекты упругих элементов для ремонта муфт для насосов НП-3, НП-3р

компл

2

Типоразмеры прилагаются (Приложение .3.10)

Пластинчатые муфты для агрегирования насосов НП-4, НП-4р марки НК-65/35-240 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.11)

Запасные комплекты упругих элементов для ремонта муфт для насосов НП-4, НП-4р

компл

2

Типоразмеры прилагаются (Приложение .3.11)

Пластинчатые муфты для агрегирования насосов НП-5, НП-5р марки НК-65/35-125 в сборе.

шт

2

Типоразмеры прилагаются (Приложение .3.12)

Запасные комплекты упругих элементов для ремонта муфт для насосов НП-5, НП-5р

компл

2

Типоразмеры прилагаются (Приложение .3.12)

Технико-технологические и качественные показатели продукции: согласно прилагаемому техническому заданию (Приложение 1.3.13)

Необходимость и количество ЗИП: нет.

Соответствие продукции стандартам:

ГОСТ 12.1.011-78, ГОСТ 15150-69

Документация, которая должна входить в комплект поставки:

Паспорт на каждую муфту, руководство по монтажу, эксплуатации и ремонту.

Главный механик

Инженер по комплектации оборудования
